PFC电路学习（二）

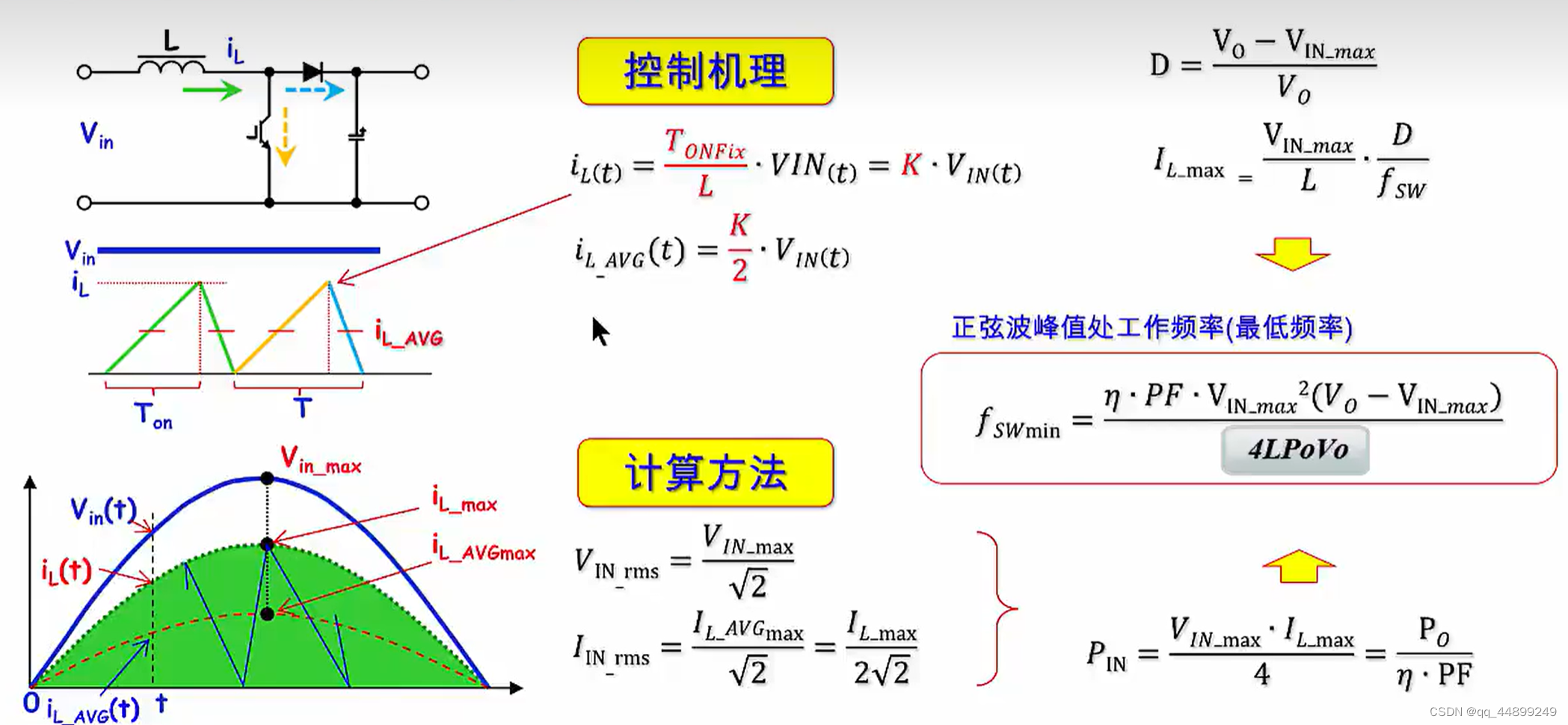

CRM PFC电路设计计算：

将PFC电路设计为纯阻性负载为出发点。（因为对于纯阻性负载PF=1）

负载变化时，实际上调节的是Ton，但是要将其看为Ton是不发生改变的，所以PFC闭环响应需要调整得非常慢，这样PF就可以非常的高。

PFC电路闭环控制响应很慢，比如整流后的周期为100hz，闭环响应的带宽可能只有10hz甚至以下，从而在一个周期内占空比的调节速率是非常慢的，可近视看为不变。

CRM PFC电路设计计算：

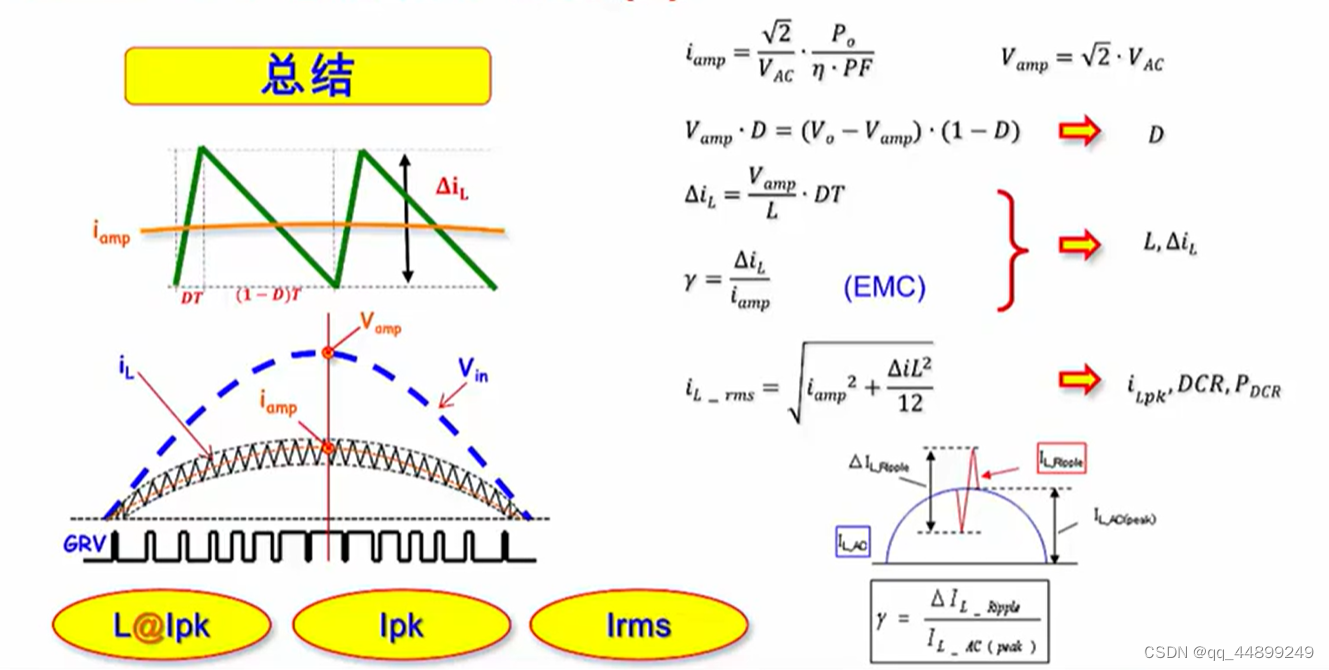

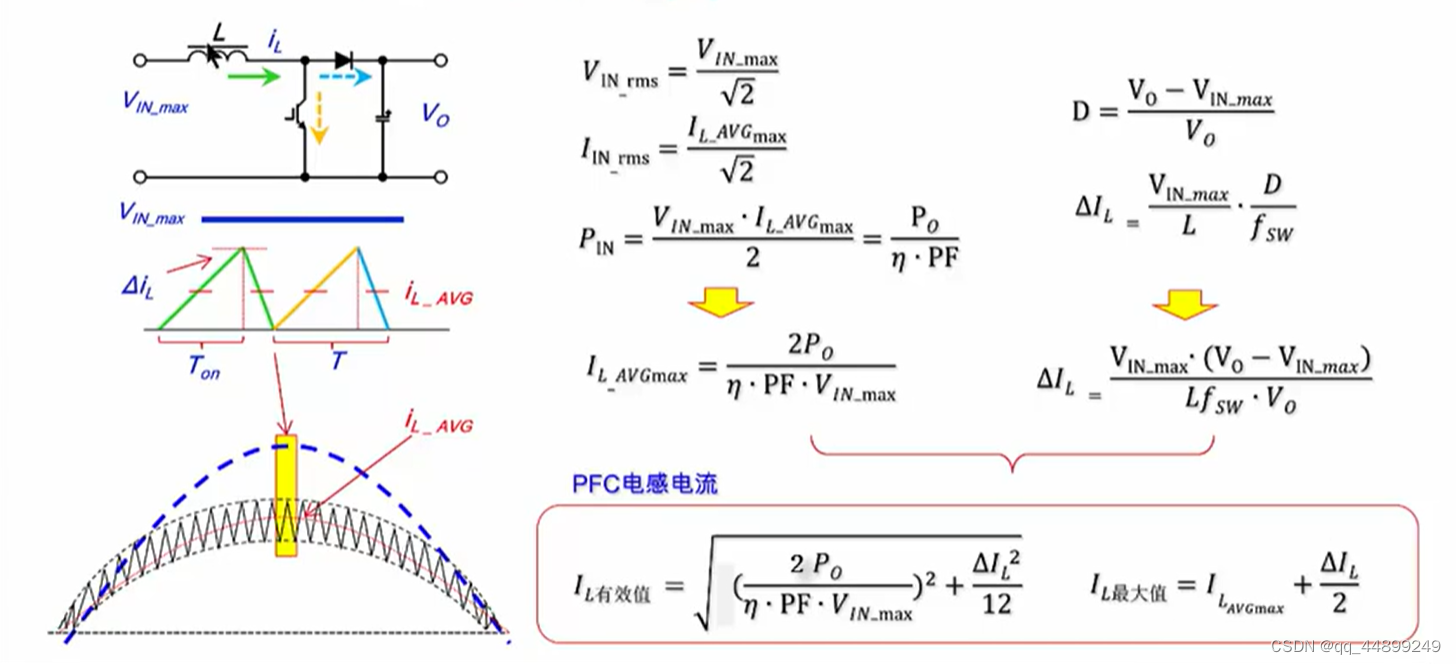

CCM模式控制，谐波电流谷底不为0，电感电流有效值等于工频电流有效值+高频电流有效值

电流纹波系数如果太大，差模干扰会比较大，EMC滤波器就会相对做得更复杂，X电容可能会比较大。
