1脑电的神经起源和测量

参考书籍：脑电信号处理与特征提取 胡理

参考视频脑电信号处理与特征提取_哔哩哔哩_bilibili

脑电的神经起源

开始的采集的脑电信号是非常混乱的，相关性很差，之后，探究不同刺激下，某个点位的电压的变化。

在有计算机，且计算能力增强之后，人们开始对信号进行初步的平均叠加处理，对不同试次进行平均叠加，来研究可重复性的结果.

1964年的nature，clv,在一个clicks之后，声音刺激之后，要等待一段时间。这个运动准备，出现cnv响应，关联性负变（contingent negative variation，CNV）参考这个文章基础视听觉ERP成分 - 知乎 (zhihu.com).不是刺激诱发，而是和心理预期有关的。

五个被试，对于一样的刺激的波形的反应。

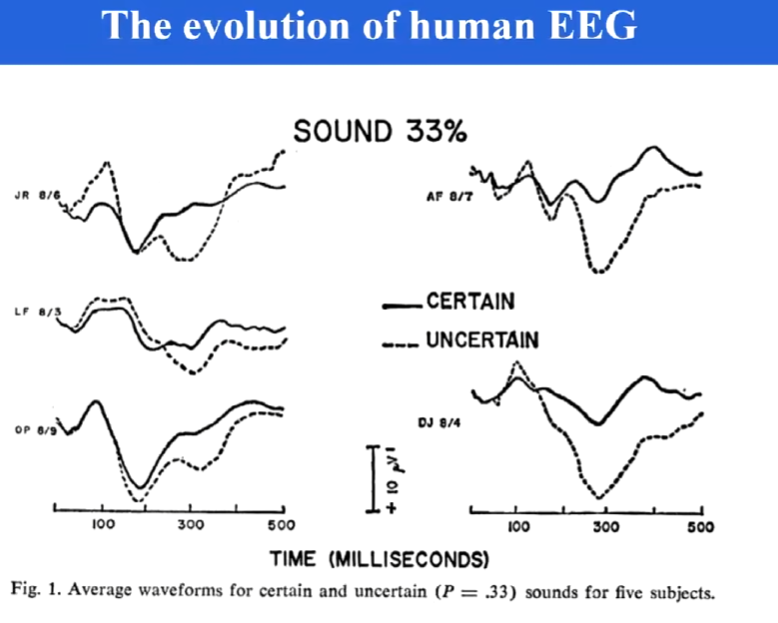

1965science,确定和不确定的心理预期对于同样信号的反应

ERP（诱发电位）是有效的心理学研究手段。单个被试水平的，表示电位与某个参照事件之间存在稳定的时间关系。

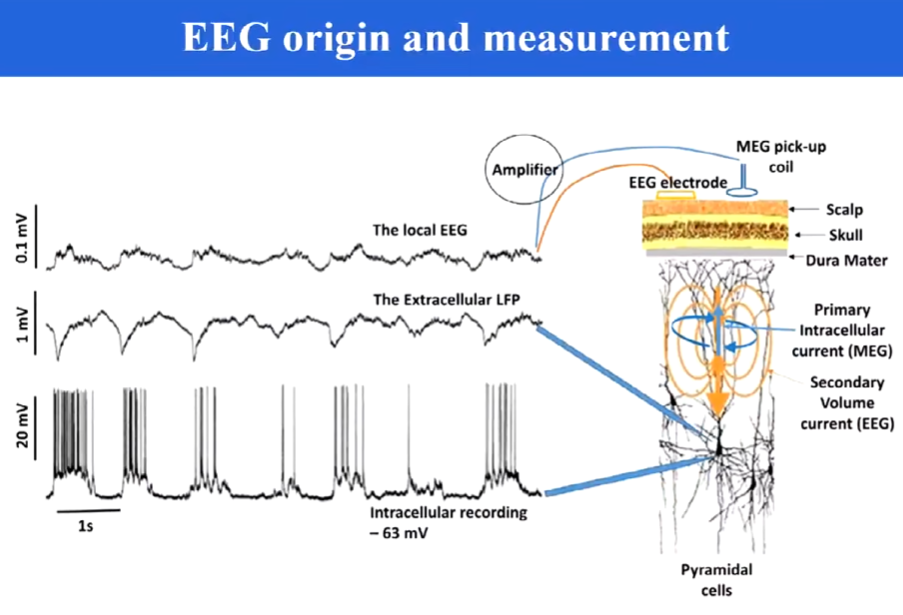

人们普遍认为脑电起源于大脑皮层大量神经元的同步突触活动，主要贡献来自锥体细胞。

中枢神经系统（central nervous system）中的皮层神经元是电兴奋性细胞，即神经元之间信息的处理和传递是通过突触部位的电化学信号传递来实现的。

大多数脑电信号来源于皮层神经元，与皮层神经元相关的电活动主要有两种类型：动作电位和突触后电位。

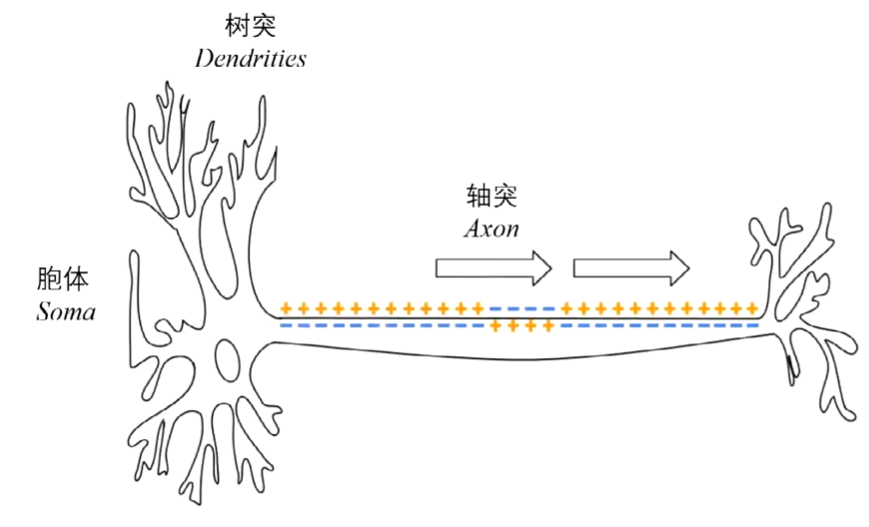

动作电位是离散的电压尖峰，是在轴突中产生的短暂局部电流（持续时间短于10ms）产生的电位场很小。

不衰减的传导，有或者无。不能进行叠加

静息电位时，神经元内部是负电位，外部是正电位，主要是钾离子（K+）流入细胞内。当神经元被激活时，会产生动作电位，此时细胞内部变为正电位，外部变为负电位，主要是钠离子（Na+）流入细胞内。

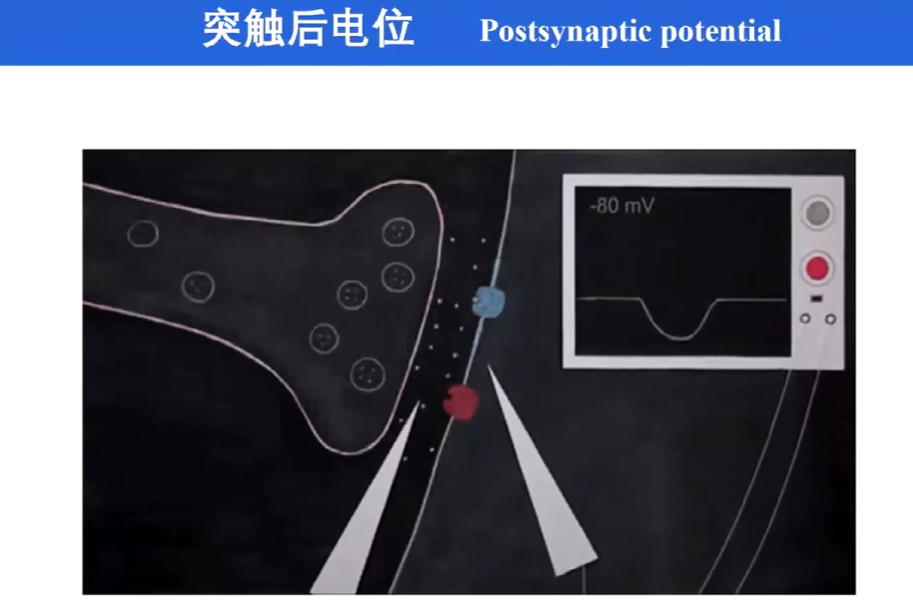

突触后电位是神经元突触后膜上的神经递质与其受体结合所引起的电压，其持续时间更长（50～200ms），作用范围更大，被认为是脑电活动的主要来源。

速度慢，有数值可以衡量，是可以叠加的

细胞内的传递是缓慢的，在细胞间的传递是迅速的，神经递质引起了大量的电极改变。

大脑皮层上的神经元信号处理过程（微观尺度）与头皮测量到的电活动（宏观尺度）之间的关系。

不是以一种简单的方式维系。

脑电是可以记录到多种层次的信息的，

皮层神经元产生的场电位可以在头皮上测量到，必须满足以下几个条件:

①皮层神经元距离头皮较近；

②皮层神经元数量应该足够多；

③皮层神经元必须按特定的几何形态排布并被同步激活。

为什么锥体神经元是主要来源？

锥体神经元是大脑皮层的主要组成部分，其靠近头皮，高度极化，方向通常垂直于皮层表面，很多时候可以满足上述条件。因此，皮层锥体神经元是头皮记录的脑电信号的主要发生源

1.容积传导与源估计

空间模糊效应

当在大脑这样的导电介质中存在电流偶极子（具有两种极性的电荷或磁荷）时，电流就会通过该介质传导至测量表面（头皮），这称为容积传导。

容积传导是一堆电子推动附近另一堆电子的过程，其传导范围取决于电流偶极子和导电介质两个方面。

偶极子并不完全相同，并且不同的组织介质（脑、脑脊液层、颅骨和头皮等）具有不同的电传导率，因此容积传导的程度也是千差万别。

空间模糊效应

使用电极测量头皮表面的电压波动时，测量的电压实际上反映了大脑中所有带电离子的活动总和。

大脑中有许多偶极子，且每一个偶极子几乎都会在各个方向上影响电荷，因此在头皮任何电极上测量到的电压波动都是多个场电位源共同活动的结果。

这一效应可能导致头皮表面相邻电极记录到的脑电信号极其相似，且距离越近，脑电信号就越相像。

应用价值：

1. 提示我们在脑电记录中所需的电极数目不必太多。虽然增加电极数目可以提高脑电信号采集的空间分辨率，但当电极达到一定数目之后，过多的电极并不能提供更多有效的信息。

2. 如果有一些电极记录的数据质量不好（即通常所谓的“坏电极”），我们可以在数据处理过程中通过插值的方式提高数据的质量，即采用周围电极的平均值代替坏电极。

源估计的两种方法

确定头皮表面测量到的电压波动的神经源。

通过头皮记录到的特定电压分布来估计潜在的神经源，这就是脑电研究中所谓的逆问题，这是一个巨大的挑战。

一个给定的头皮电压分布可以由无限个神经源产生（也就是说不存在唯一的解决方案），因此它被称为“不
适定”或“欠定”问题。

两种解释(电信号从大脑到头皮表面电极的传导过程)：

计算机模拟

针对这个计算机的模拟，是计算脑科学的一环。

进行仿真的软件是The Virtual Brain

优点：计算机模拟对脑电信号的神经源的估计更为灵活，尤其是采用多个等效偶极子电流源来表征脑电图的头皮分布，已被证明是一种有效且实用的源估计方法。

缺点：过于简化，不能很好地代表真实的人类大脑。

EEG和其他数据结合的改进方式：鉴于脑电的空间局限性，如果能将脑电源定位方法与其他空间分辨率较高的方法[如磁共振成像（MRI）]相结合，会是一种比较好的处理方式。

癫痫患者术中实验操作

因为癫痫患者的大脑会异常放电，需要对异常的脑区进行切除或者屏蔽。

具有处于真实大脑环境中的优势，但是该方法的外部效度较差。

缺点：

一. 外部激活，真实的大脑模式不同(：一是在大多数实验情况下，研究者需要对患者大脑中某个特定的位置给予电刺激，这与真实情境下大脑的自主激活状态非常不同。)

二. 样本的统计差异 所有的研究对象都是经过特别筛选的，即他们都是大脑放电活动异常的癫痫患者，因此研究结果存在系统性偏差.

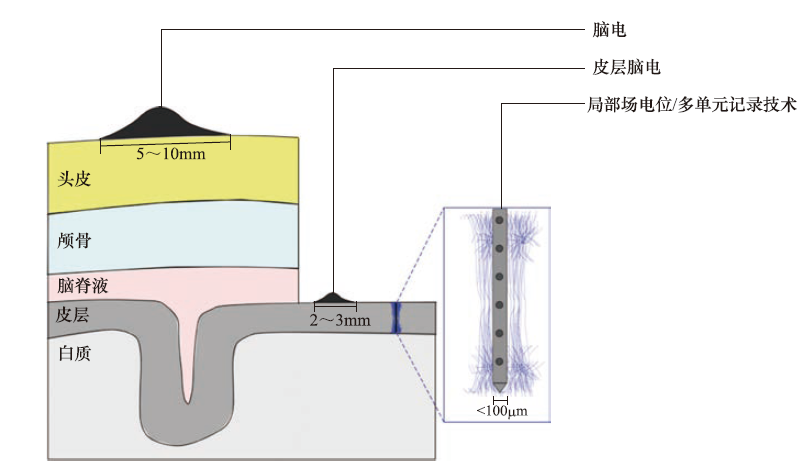

2.脑电图，皮层脑电图，局部场电位

三种技术记录神经元活动产生的突触后电位

脑电图是指头皮表面记录到的大脑活动产生的电压波动；

皮层脑电图（electrocorticogram，ECoG）是指直接从大脑皮层或硬脑膜获得的类似记录。

局部场电位（local field potential，LFP），也被称为颅内脑电图，是指在大脑中插入一个小尺寸的电极来记录大脑活动产生的电信号。

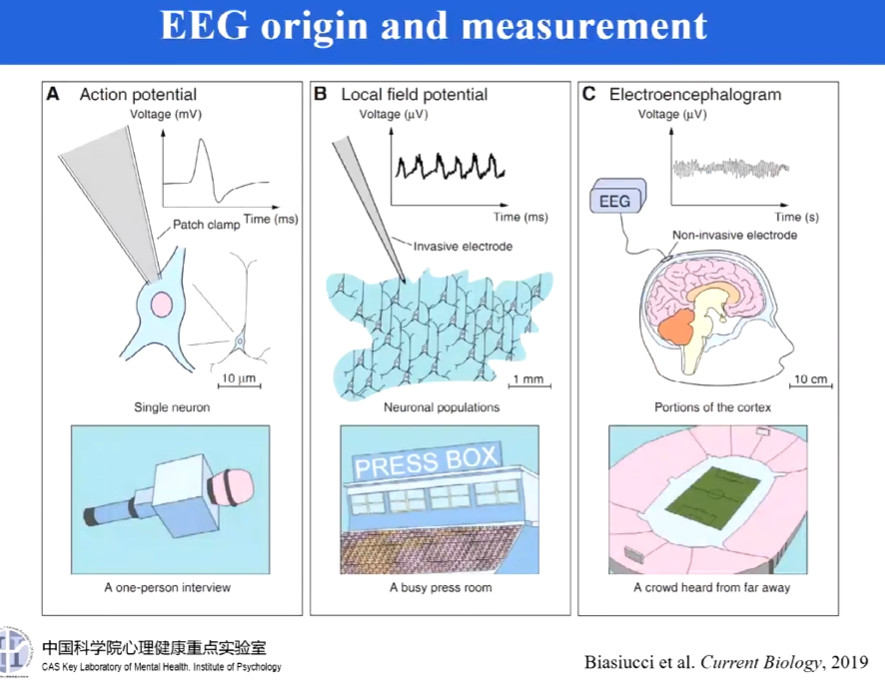

动作电位，局部场电位（群组神经元）,脑电（足球场外的）空间分辨率很模糊

这些不同的信号，通过滤波的方式，提取出来。

低频的局部场电位，高频的放电spike

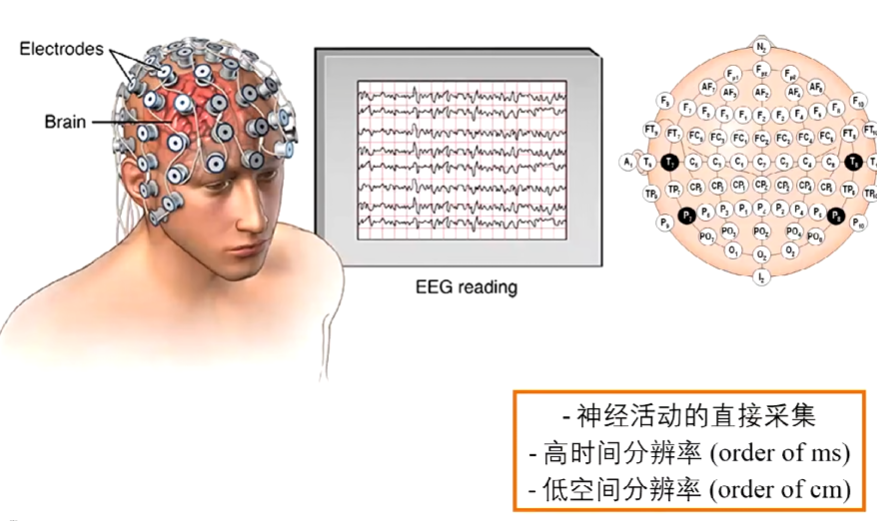

EEG

记录皮层

EEG由头皮上的多个电极同时记录，每个电极整合的信息区域面积较大($10c{m}^2$)

被视作（$LFP$ 局部场电位）的时空平滑版

受容积传导的影响，从电流源传导到记录电极的信号通常会衰减和失真.

在大多数情况下，EEG 与产生脑电信号的神经元放电模式之间的关系并不清晰。

ECoG

相对表层

在临床试验和动物研究中得到越来越广泛的应用

通过直接从皮层表面记录电位，可避免电信号在通过颅骨和其他中间组织时所造成的信号失真。

同时，通过使用间隔紧密的网格电极或条形电极，可以大幅度提高记录电场的空间分辨率(小于 $5m{m}^2$)

LFP

记录大脑深层的电活动。

通过将精细的微电极（通常由金属、玻璃或硅探针制成）插入大脑，LFP 可以从很小的神经元群体中记录到较宽频带的电活动(0～40kHz).

空间分辨率很高（小数量神经元簇）

因为记录点与电流源之间的距离非常短，而微电极对脑组织的影响又很小，因此，当记录位点的密度足够大时，LFP 几乎可以精确地记录小数量神经元群体的所有电活动.

现在使用柔性的电极材料，可以达到较大数量级和深度。

这里的宽频带信号同时包含了突触后电位和动作电位。一般来说，

神经元群体的动作电位记录通常被称为多单元记录技术（multi-unit recording，MUR）。

而神经元群体的突触后电位记录通常称为LFP.

脑电测量

为了获得高质量的脑电数据，数据采集系统要满足一定的条件。

组成部分：

• 电极
• 带滤波器的放大器
• 模数转换器（analog-to-digital）
• 数据记录电脑

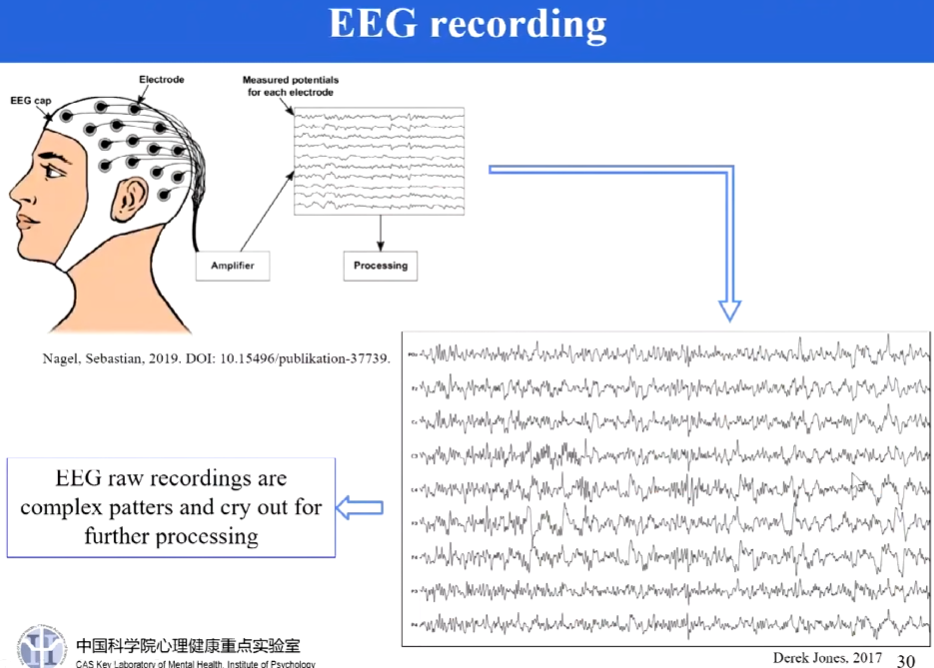

过程描述：头皮表面电极记录的电压信号通过放大器转换成适当电压范围内的信号，然后通过模数转换器将信号从模拟电压格式转换为数字格式，最后通过记录电脑进行数据存储。

原始信号的模式很复杂，不能看出有效的信息

1.电极

电极类型

根据在脑电数据记录过程中的不同作用：

分成三类：

• 活动电极
• 参考电极
• 接地电极

每个单独的脑电电极的电压波形图可以被看作活动电极（A）和参考电极（R）之间电势差随时间的变化。

理论上来说，参考电极应设置在较远的位置，绝对电势为零。因此，A 和R 之间的电势差（即A-R）在很大程度上可以反映Ａ附近的电活动。然而，这种完美的参考电极并不存在，事实上在大多数情况下参考位点不是电中性的。活动电极和参考电极之间的电势差反映了两个位点的电活动。

接地电极主要用于降低接地电环路产生的噪声。

大多数脑电数据采集系统包含多个活动电极、一或两个参考电极和一个接地电极。

材质的选择

电极

脑电记录电极在获取高质量的数据很重要

最常用的电极是银-氯化银电极（Ag-AgCl electrodes），主要由银制成，其表面镀有一层薄薄的氯化银。这类电极具有良好的导电性能，可以准确地记录微小的电位变化，因此使用银-氯化银电极在大多数情况下是比较明智的选择。

导电介质

为了获得良好的导电性和较低的接触阻抗，通常需要使用一些导电介质来填充电极和头皮之间的空隙。

• 导电膏：
  • 导电膏在电极和头皮之间建立的连接更稳定，这对于减少运动和皮肤表面产生的伪迹非常有帮助
  • 导电膏涂抹在头皮上需要较长的时间，而且清洗起来比较麻烦
• 生理盐水：
  • 电路连接的稳定性较差，不推荐使用。

传统的湿电极（即以导电膏为导电介质的电极）在脑电数据采集方面存在一定的局限性.

需要一些皮肤准备程序（例如，皮肤去角质）来降 低电极与头皮交界处的阻抗.

对于导电膏的用量有一定的要求，太少了不利于 降低电阻，太多了会从电极孔中溢出，进而可能会在相邻电极之间产生短路， 影响信号传导。

大部分是基于微电子机械系统技术。少量的则是基于织物或泡沫材料

电极数量

在少数情况下，除参考电极和接地电极外，研究者可能只会使用一个活动电极。

使用多通道电极有很多优势，比如，我们可以根据多通 道电极数据得到的地形图将一段数据分解成不同的成分，以此优化脑电的特征提取，并识别一些可能的伪迹。

一些研究者提出，记录电极的数量取决于头皮记录中显示的空间分频率。

从 32 个活动电极记录数据可适用于大多数实验，事实 上，高密度电极阵列的使用可以提高脑电数据采集的空间分辨率。很多脑电设备支持 256 导的多通道记录，然而，更多的电极位点通常也意味着更昂贵的设备价格、更耗时的数据采集和分析过程。需 要特别注意的是，随着电极数量的增加，识别和处理一些问题的难度也会增 加，进而可能会影响脑电的数据处理质量。

电极位置

10-20系统：目前被广泛用于规范电极摆放位置

10-10系统：更加密集的脑电电极位置布局。

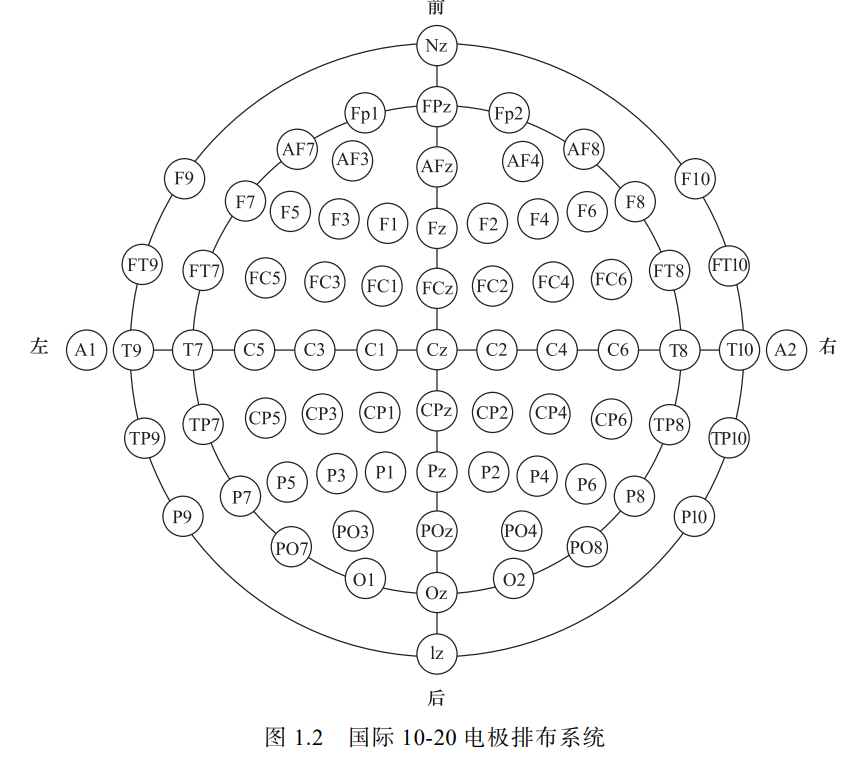

10-20

该系统规定了 75 个电极在头皮上的标准化位置。

四个基准点

鼻根（位于鼻子上方的两眼之间的凹陷Nz）

枕骨隆突（头后部的隆起位点，标记为 lz）

左右耳前点 （耳翼前面的凹陷点，标记为 A1 和 A2）

该系统将电极沿着经纬线分别放置在 10%和 20%的点上，故而 被称为 10-20 系统

结尾的数字代表到中线的距离，数字越 大表示距离中线越远（中线上的电极用 z 表示距离为零）。奇数用在左半球， 偶数用在右半球（左右的划分基于被试的视角）

10-20电极系统-CSDN博客

阻抗

​ 头皮与电极之间的阻抗过高会使记录到的脑电信号失真，产生更多的噪 声。大多数商业脑电记录设备配有阻抗监视器。

为了减少信号失真，每个电 极与头皮接触的阻抗应小于 10kΩ。

当放大器具有高输入阻抗和良好的共模抑制性能时，数据采集系统对高阻抗的容忍度会变大。

是运算放大器的两个重要参数。

1. 高输入阻抗:

• 输入阻抗是指运放输入端对信号源的阻抗,阻抗越高,从信号源吸取的电流越小。
• 高输入阻抗使得运放对信号源的负载效应很小,不会对信号源产生明显影响。这在许多应用中很重要,如连接高阻抗传感器时。
• 理想运放的输入阻抗是无穷大,实际运放则有一个很高但有限的输入阻抗,如上百兆欧姆量级。

什么是负载效应？

​ 信号源可等效为一个理想电压源与一个内阻串联。内阻越小,驱动能力越强。

​ 当信号源连接一个负载电阻时,负载电阻与内阻形成分压,使得负载两端电压小于信号源的开路电压。负载阻抗越小,分压效应越明显。

​ 负载效应使信号源输出信号的幅度、频率特性等发生改变,可能影响后级电路的工作。尤其是当负载阻抗与信号源内阻相近或更小时,负载效应不容忽视。

​ 为减小负载效应,一般要求负载阻抗远大于信号源内阻,如50倍以上。这样负载两端电压与开路电压就基本相同。

​ 运算放大器、晶体管等电路常用高输入阻抗来减小对信号源的负载效应。同时,电压跟随器、功率放大电路等则用来降低信号源输出阻抗,减小负载变化的影响。

​ 在射频电路中,负载阻抗不匹配还会引起反射等问题,需要特别注意阻抗匹配以转移最大功率。

2. 良好的共模抑制比(CMRR):

• 共模信号是指同时叠加在运放两个输入端的相同信号。理想情况下运放应完全抑制共模信号,只放大两输入端的差模信号。
• 但实际运放会有一定的共模信号输出。共模抑制比CMRR用来衡量运放抑制共模信号的能力,定义为差模增益与共模增益之比。
• CMRR越高,运放抑制共模干扰的能力越强。CMRR一般用分贝(dB)表示,优秀的运放CMRR可达120dB以上。
• 高CMRR使得运放在应用中不易受共模干扰,输出更加"干净"。这在许多需要放大微弱信号的场合尤为重要。

运算放大器 的工作原理：

作用可以实现对信号的加减乘除、比例运算、微分和积分等计算，也可以用来处理电信号，如比较和选择信号的幅度。

介绍

一个理想的运算放大器必须具备下列特性：无限大的 输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

对于两个不同的输入信号，运算放大器输出与较大信号同相的信号

我们推荐在每次脑电测量完成后（如完成一个**区组 （block）**的实验）检查并控制所有电极的阻抗

参考电极

一些文献中提到很多电极可以被作为脑电图记录的参考电极，如顶点 Cz、两耳连接、双侧乳突连接、同侧耳、对侧耳和鼻尖等

重参考：

文献中也经 常使用零参考技术和无穷远点参考技术，例如，共同平均参考、加权平均参考和源推导等

2.放大器和转换器

功能：脑电数据采集系统的放大器从电极处接收电压信号，并将其放大至范围 与模数转换器兼容，然后模数转换器将这些电压信号从模拟信号转换成数字信号。

要求：它们应该提供选择性的放大和抑制功能（即放大生理信号和抑制噪声），以及保护被 试免受伤害等。

①所监测的生理过程不应受到放大器的任何影响；

②测量的信号不应失真；

③放大器应该尽可能地将信号和干扰分离开；

④放大器必须为被试提供保护，使其远离任何电击的危险；

⑤在使用除颤器或电外科仪器时，放大器本身必须受到保护，以防止输入电压过高可能对其造成 的损害。

放大器输入信号的组成：

• 所需的生物电信号
• 无用的生物电信号
• 50/60Hz 工频干扰信号及谐波
• 生理组织和电极接触产生的干扰信号
• 噪声

一个高质量的放大器应该能够抑制大部分的干扰信号。所需的生物电信号通常被称为差分信号。因为两个测量电极之间的电压差别很明显。工频干扰信号通常称为共模信号。因为两个测量电极之间的电压几乎相等。

抑制共模信号的程度是生物电位放大器的一个重要性能。差模增益与共模增益之比称为共模抑制比。脑电记录系统中的放大器共模抑制比至少要达到 100dB。

放大器增益是通过输出信号与输入信号的比值计算出来的。

放大器增益应该在 100～50 000。这样可以提供最好的信号质量和适当的电压水平区间。

（增益并不是越高越好，要和其他参数相适应，如模数转换器的范围、采样率和 噪声等）

为了减少环境电噪声的影响，差分放大器应具有高共模抑制比（至 少为 100dB）和高输入阻抗（至少为 100MΩ）。

滤波器

截止频率的选择

放大器会包含一个模拟滤波器单元。通常，必要时对信号进行高通滤波来减少低频的生物伪迹电势（如呼吸）带来的影响.相应地，模拟滤波器单元的半幅截止频率通常在 0.1～0.7Hz.

还需要一个低通滤波器，低通滤波的截止频率取决于感兴趣的最高频率.

如果低通滤波的截止频率大于采样率的一半，信号就会失真， 这就叫作混叠.信息论,高频信号在采样率不够高的情况下会叠加在一起,失真.

数字信号处理 — 信号的采样和奇妙的混叠（Aliasing） 壹_采样混叠-CSDN博客

采样率应该足够高，至少应是最高感兴趣 频率的 2 倍。

这并不意味着采样率越高越好，因为采样率与获得的数据大小以及进一步的数据处理时间是成正比的。

250～1000Hz 的 采样率是合适的，在脑电数据采集中不需要记录超过 1000Hz 的频率（Luck， 2014）

模数转换

电压信号经过模数转换器转换成数字形式。

模数转换器的分辨率是指在 特定范围内可以区分的电压水平数目，通常表示为 2 的幂次方.

模数转换器的分辨率至少应该是 12 位（即 $2^{12}$，可以 区分 4096 个数值）

对于模数转换器来说，如果存在较大的直流位移，就需要有更高的分辨率.

推荐的分辨率:超过 20 位。

如果可以达到 20 位以上的分辨率，那么一般在数据采集的过 程中就不需要做在线高通滤波，这样我们就可以用数字滤波器离线滤除低频成分。

如果分辨率小于 20 位，则应使用半幅截止频率在 0.01～0.1Hz 的高通滤波器，以避免超过系统上限.

反混叠过滤器

在过去，一个典型的脑电图记录系统包含一个放大器单元和一个单独的模数转换器单元。现在，这两个单元被集成在一起，并且在大多数情况下只有 一个模拟滤波器.

因为数字滤波器往往优于模拟滤波器。换句话说，如果记录系统满足要求，那 么离线滤波（即数字滤波）总是优于在线滤波（即模拟滤波）

离线的数字滤波

数字滤波 的算法有多种，从线性滤波到最新的非线性滤波方法。滤波器的选择取决于 信号处理的目标。通常，有限脉冲响应滤波器是 一个很好的选择，因为它不会扭曲波的相位.

一个好的滤波 器应该对有用的信号特征几乎不存在任何影响.

这个模块之后扩展,看一下有什么滤波方法.

3.伪迹

类型

从脑电数据采集系统获得的数据是由脑电信号和各种噪声组成的，所有这些非脑电信号统称为伪迹.

伪迹通常具有更高的振幅和多种不同的形态

脑电记录中的伪迹可分为两类：与被试相关的伪迹和与技术相关的伪迹

与被试相关的伪迹:

• 肌电
• 心电
  • 微小而稳定的
• 以及由轻微的身体运动、眼球运动和出汗引起的伪迹等
  • 眨眼(巨大而短暂的)

技术相关的伪迹: 是由周围环境引起的电噪声.

• 工频干扰
• 阻抗波动
• 电极移动
• 过多的脑电膏以及电池电量不足等引起的电噪声。

处理方法

伪迹拒绝（artifact rejection）:对于较大的瞬态伪迹，可以将其直接从数据中剔除

伪迹校正（artifact correction）对于小而稳定的伪迹，可以估计这些伪迹对脑电数据的影响，并使用一些校正程序（如独立成分分析）去除伪迹.

在实验过程中:通过有效屏蔽和主动电极记录系统来降低一些与技术相关的噪声.

4.对脑电测量的建议

1记录环境

特殊的屏蔽室有助于减少环境电噪声（如工频干扰）的影响。在使用屏 蔽室时，其他电子设备（如连接交流电电源的放大器）应远离屏蔽区域。

有一个主动电极系统的时候，电隔离室并非必需。

通过将放大器靠近电极，主动电极系统可以在信号通过未屏蔽的导线前对其进行放大.大大降低了记录环境引入的电噪声.

没有设备的方法

如果既没有屏蔽室也没有主动电极系统，可以使用 凹陷滤波器来减小 50/60Hz 工频干扰的影响。

显示器尽可能的远.

那么它与被试的距离应该足够远（建议 为 100～200cm）

椅子最好是角度可调的，这样被试可以将 自己的身体调整到舒适的位置。推荐在脑电记录室中使用直流供电灯代替交流供电灯.

建议对于所有的被试尽量保持相同的脑电记录环境，除非环境本身是实验的自变量。

2.脑电记录系统参数

上文内容的总结版

（1）电极类型。我们推荐使用银-氯化银盘式电极。干电极是一种很有 前途的替代材料，但目前来看其稳定性不如湿电极。

（2）电极数量。多数情况下，我们推荐 32～64 个活动电极，但研究高 密度脑电电极以及有特殊需求的算法（如空间拉普拉斯变换）的研究除外。

（3）电极排布。我们推荐国际 10-20 系统。

（4）参考电极。在采集脑电数据的过程中，只要电路连接良好，任何位 置的电极都可以被作为参考电极，因为这样研究者总是可以在离线处理数据 的时候重新参考。对于未来展示脑电数据时的参考电极，我们建议选择同一 研究领域研究者普遍认可的电极。

（5）放大器和模数转换器。对于放大器，推荐高输入阻抗（至少为100MΩ）和高共模抑制比（至少为 100dB）。对于模数转换器，推荐高电压 分辨率（超过 20 位）。

（6）模拟滤波器。如果模数转换器的分辨率足够高，建议在采集脑电数 据时不要使用模拟滤波器，因为可以用更好的数字滤波器对数据进行离线滤 波。如果模数转换器分辨率不够高，建议在采集数据的时候使用高通滤波器， 其半幅截止频率在 0.01～0.1Hz 为好。

（7）采样率。在大多数情况下，采样率在 250～1000Hz 就足够了，脑电 不需要记录超过 1000Hz 的频率

3. 被试的选择

具有代表性的被试群体(人口统计学特征和其他参数都比较 合适)

大多数的脑电实验是漫长而枯燥的，因此在数据收集的过程中让被试保持放 松、快乐并专注于任务是非常重要的。如果他们缺乏动力或感到无聊，他们 的表现就会很差，可能会引入一些肌肉噪声或运动伪迹。

（1）和被试聊天

• 在准备过程中最 好能与被试进行良好的交谈

• 强调实验要求和注意事项的好机会

• 如何以正确的方式完成任务，如何控制眨眼，以及其他需要注意的事项

（2）合理设置实验区组的长度。

没有人可以长时间地保持注意力，通常， 一个完整的实验会分成几个区组完成，每个区组完成之后需要休息。

在大多数实验中，推荐 5～7 分钟一个区组，中间设置 1～2 分钟的休息时间

（3）巧妙地设置被试费。

被试费和表现挂钩.
