架构设计内容分享(一百)：国防部体系结构框架（上）

目录

一 概述

二 统一架构框架(UAF)标准

域元模型（DMM）

视图规范

总结

---

一 概述

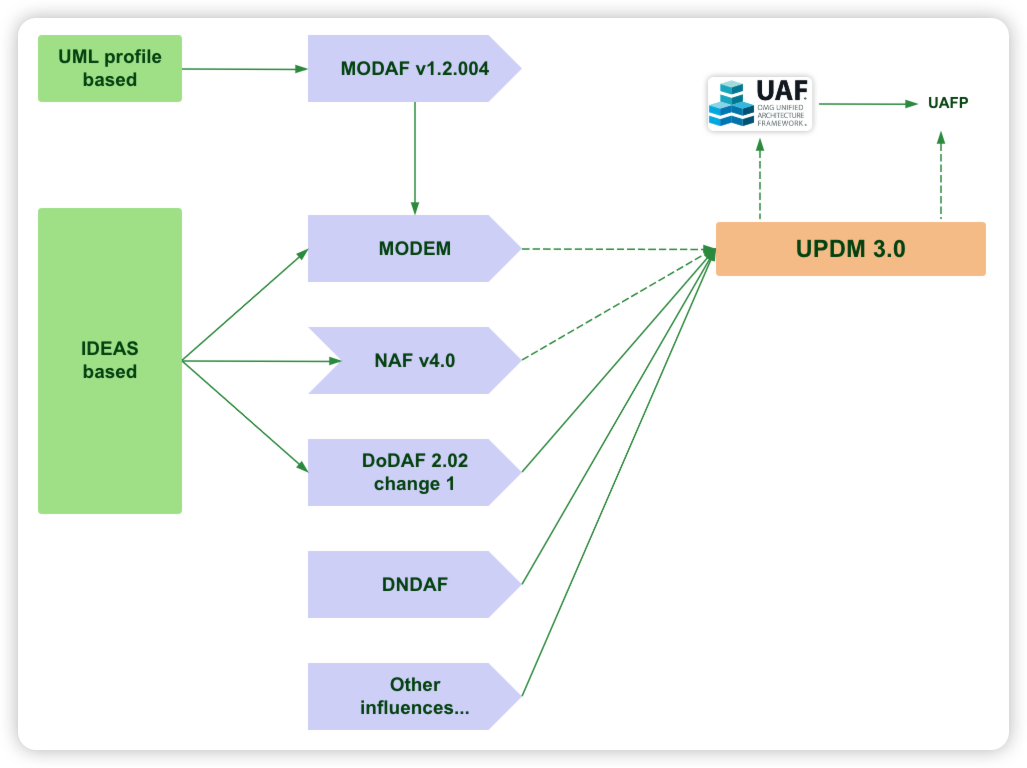

统一体系结构框架（Unified Architecture Framework，UAF）是一个全面的企业架构建模框架，专为满足复杂系统的建模需求而设计。它是基于UPDM（统一剖面和元模型开发）3.0版本，结合了UML（统一建模语言）和SysML（系统建模语言）的特点，并且考虑了军事社区的特定需求。

UAF（统一架构框架）的开发确实旨在提供一个统一的、标准化的方法来支持国防和军事部门，以及其他需要管理复杂信息系统的组织。UAF的目的是整合和替代多个现有的架构框架，以便提供一个更加一致和协调的架构方法，这些现有的框架包括：

1. DoDAF（美国国防部架构框架）:

    DoDAF是一个用于指导美国国防部在构建和管理系统架构方面的框架。它提供了一系列的模型、视图和指南，以帮助理解和表达复杂信息系统的结构和行为。

2. MODAF（英国国防部架构框架）:

    MODAF与DoDAF类似，是英国国防部用于支持其系统架构工作的框架。它包括一组视图和模型，用于描述和分析国防能力、系统之间的相互作用以及信息流。

3. NAF（北约架构框架）:

    NAF是北约的一个标准，为成员国提供了一种共同的方法来描述和管理他们的军事能力。它基于MODAF，并被设计为与DoDAF兼容。

UAF的目标是通过提供一个全面的框架来解决这些现有框架的局限性，从而使不同的组织和联盟能够更好地协作和共享架构信息。UAF试图通过以下方式来实现这一点：

1. 标准化

   提供一套共同的术语、概念和模型，以便跨不同组织和国际边界进行通信和协作。

2. 灵活性和可扩展性:

   允许组织根据其特定需求定制和扩展框架，同时保持与其他使用UAF的组织的互操作性。

3. 全面性:

   覆盖从战略层面到技术实现的所有层面，包括能力、服务、操作、数据和技术视图。

UAF的核心价值在于其能够帮助组织：

• 理解复杂性：通过提供用于描述、分析和理解复杂系统和操作的工
