Altium Designer18
想要在AD中开槽, 挖孔

首先打开PCB
在这里插入图片描述

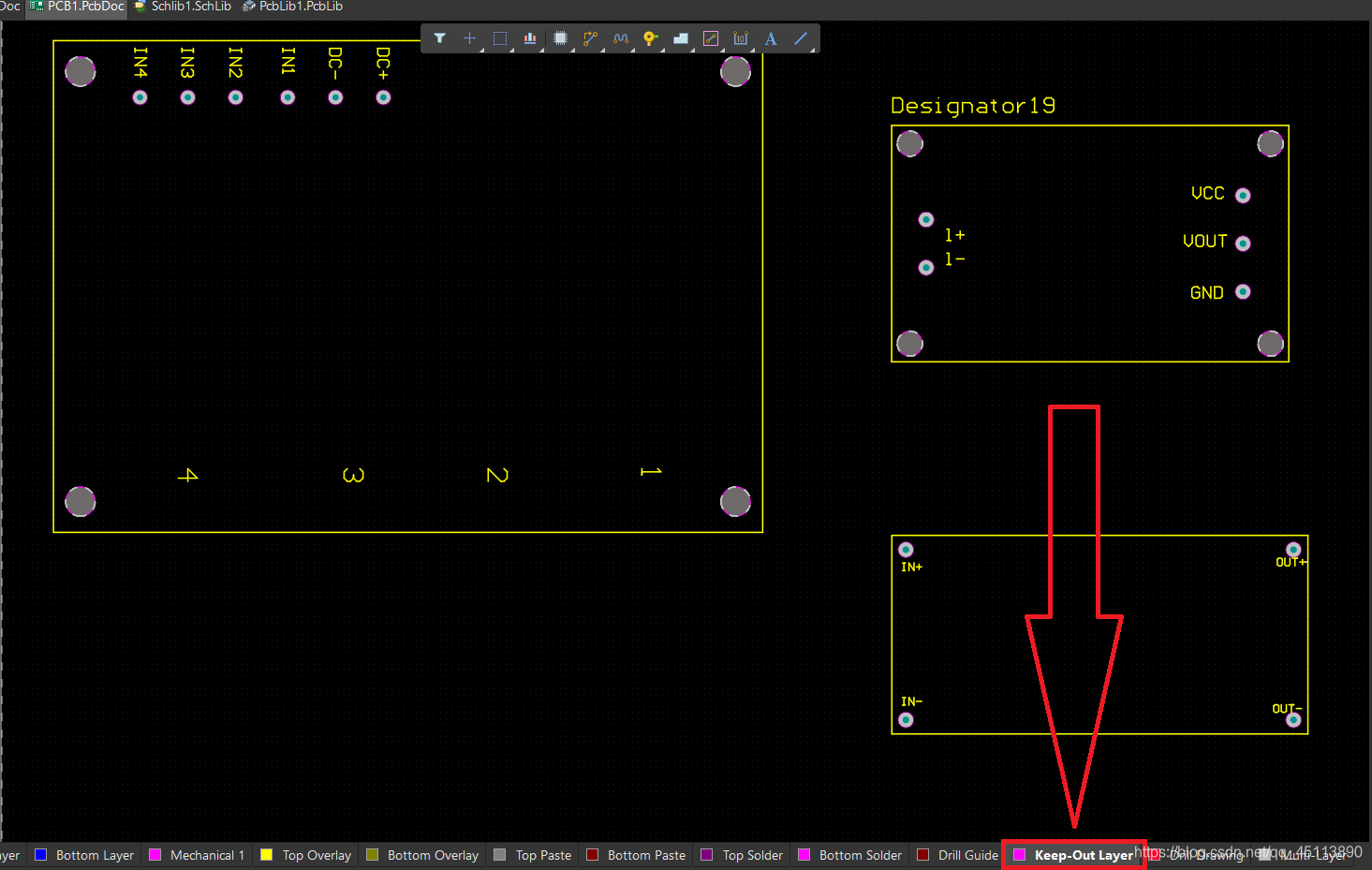

在Keep-Out Layer层中
在这里插入图片描述

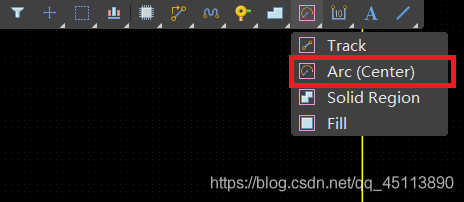

选中Arc(Center)
在这里插入图片描述
画一个圆
在这里插入图片描述

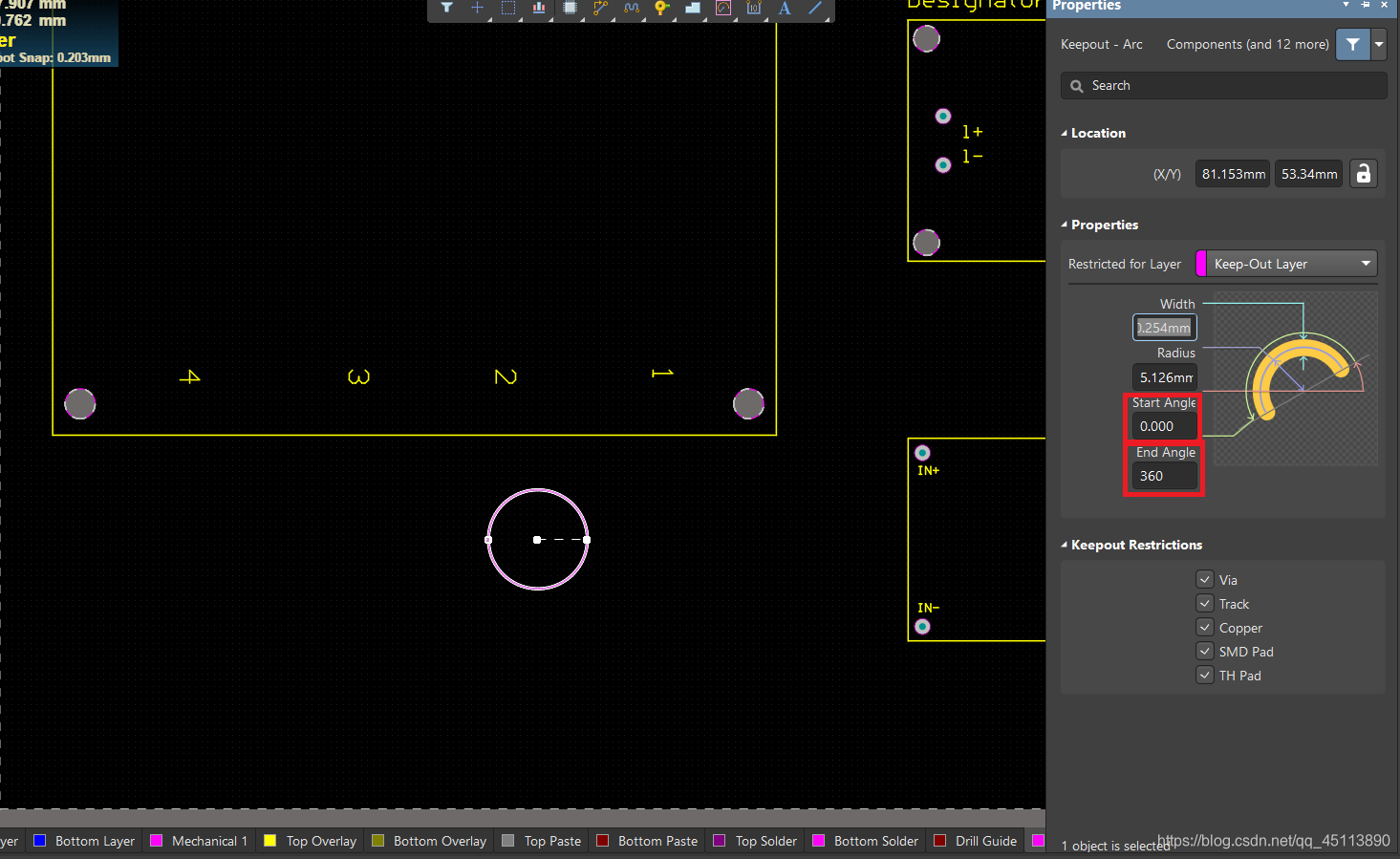

双击这个圆
可以调整半径,起始角, 终止角
因为是个圆形挖孔,把Start Angel改为0, End Angel改为360
在这里插入图片描述

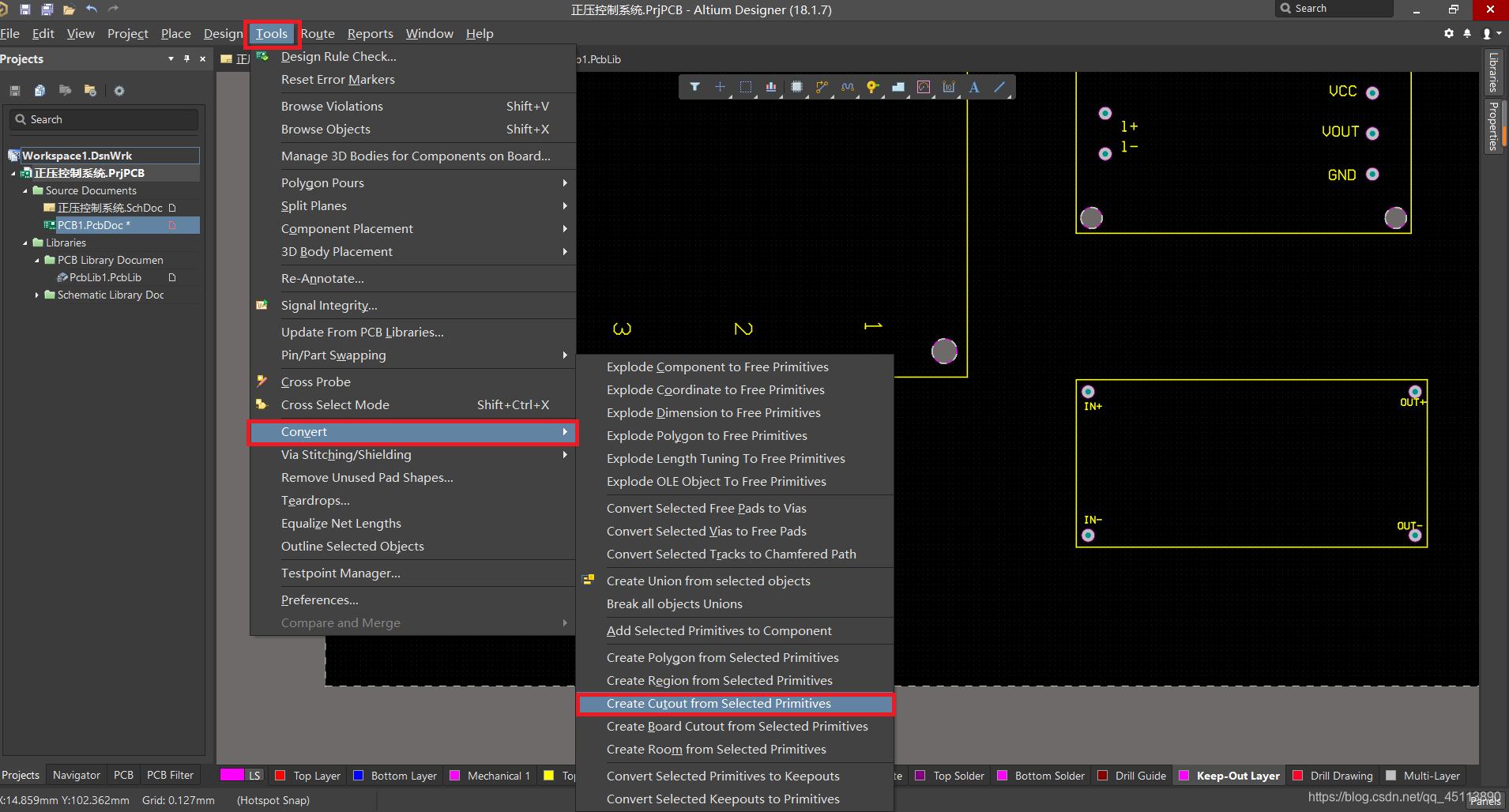

然后选中刚才画的圆, 选择Tools -->Convert -->Creat Cutout from Selected Primitives 后 , 点击圆的内部区域
在这里插入图片描述
就变成了这样
在这里插入图片描述
双击圆内部, 将Kind改为Board Cutout 这样一个洞就开好了
在这里插入图片描述

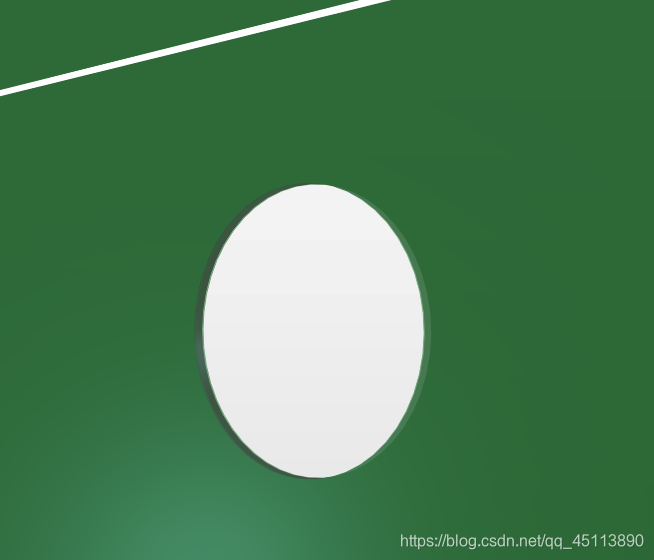

在3D视图下看
在这里插入图片描述
这就是挖了一个圆形的槽
