altium designer设计PCB时如何阵列对象

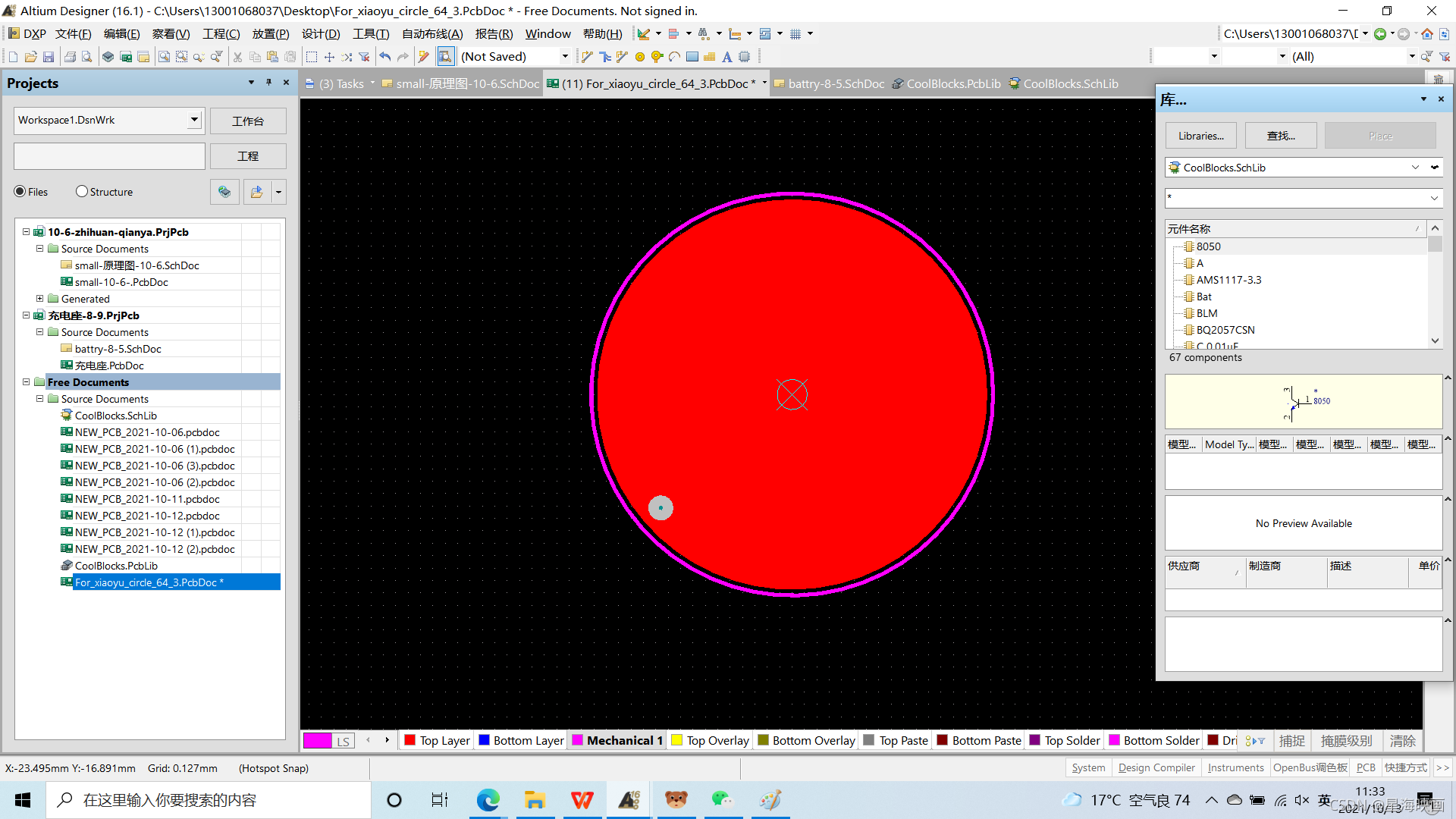

如下图以阵列一个焊盘为例：

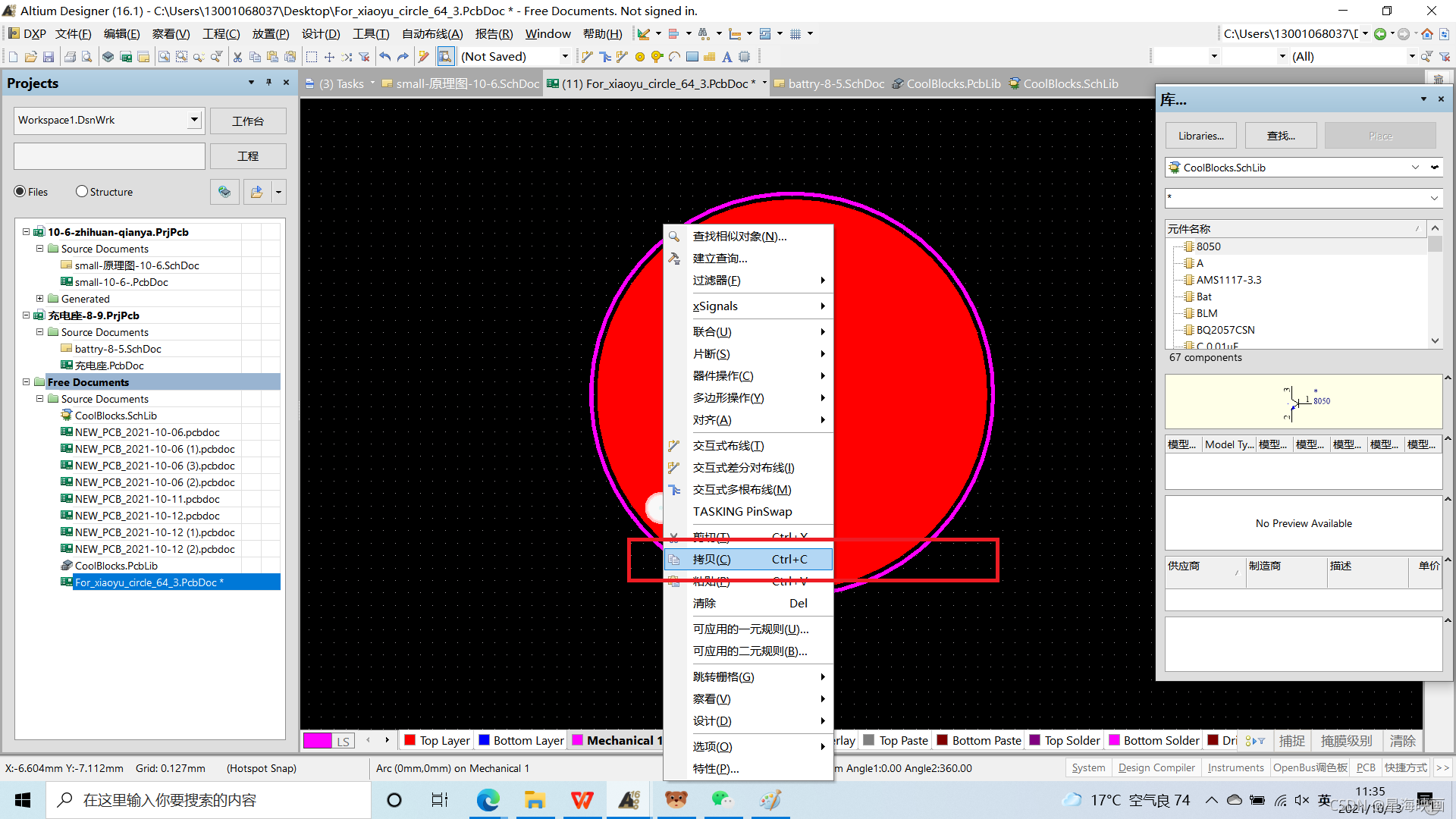

选中要阵列的焊盘，鼠标右击，点复制，

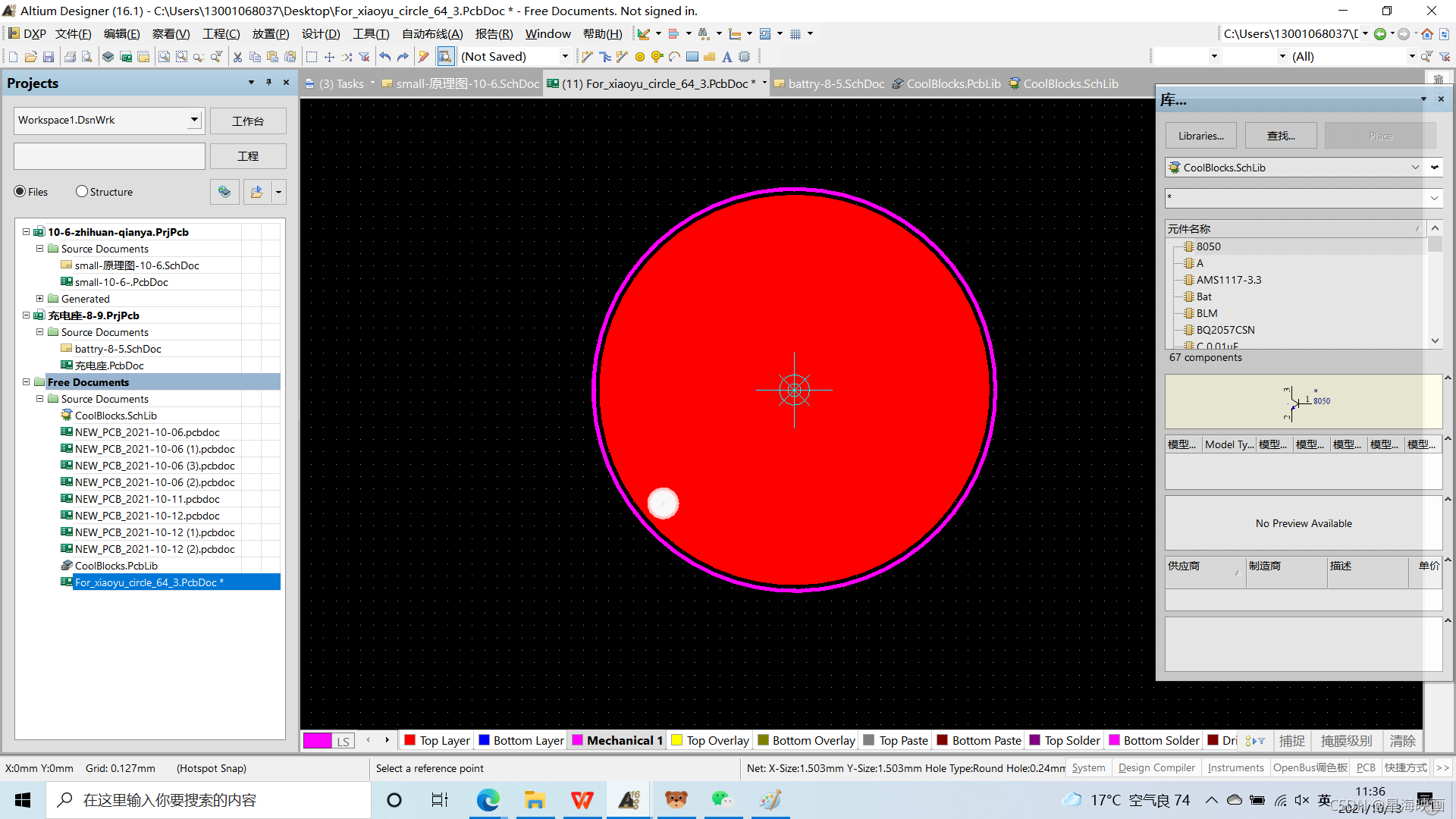

 出现十字光标，点击要圆周阵列的中心点，十字光标消失，

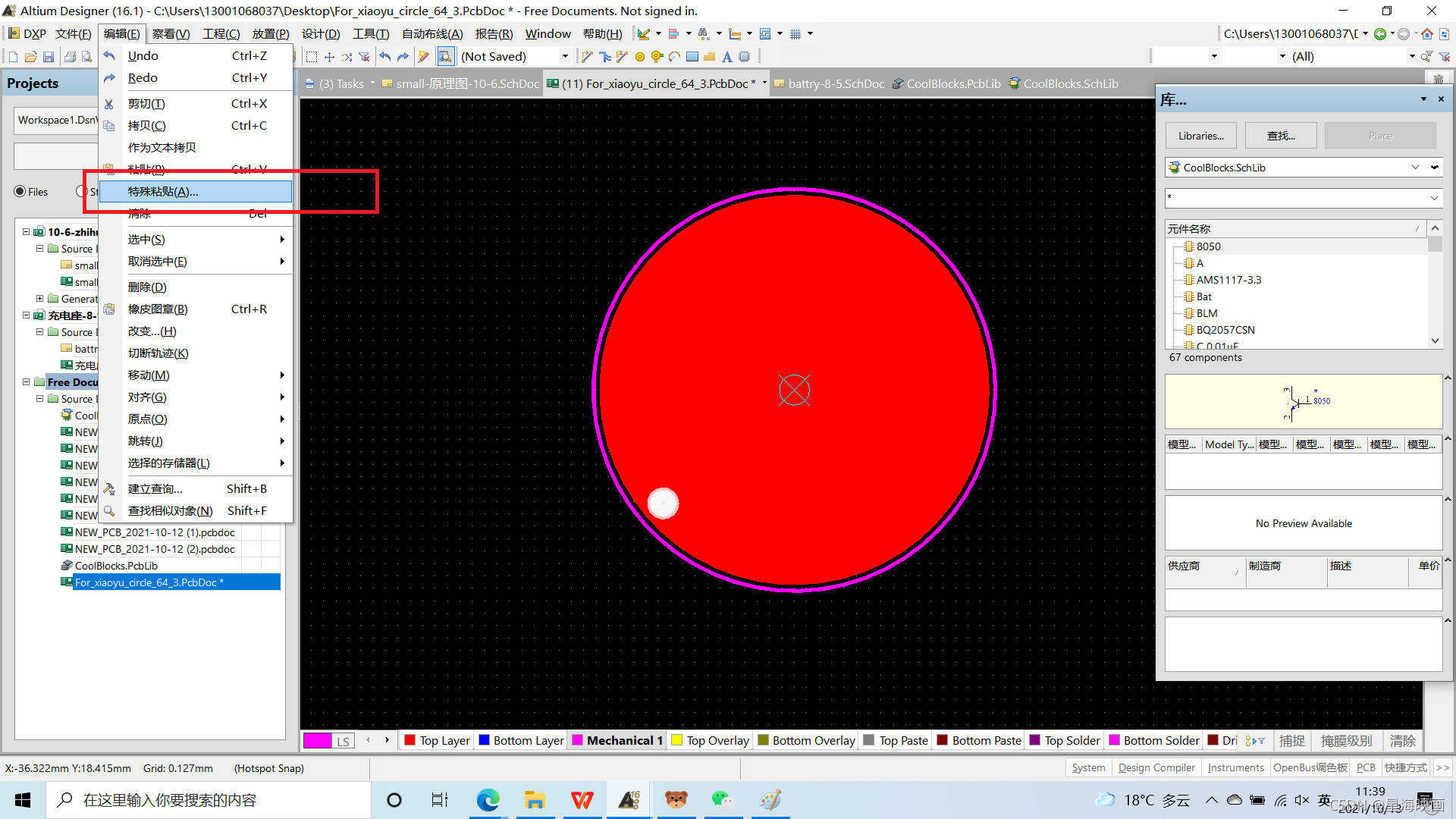

点编辑工具栏，点特殊粘贴，

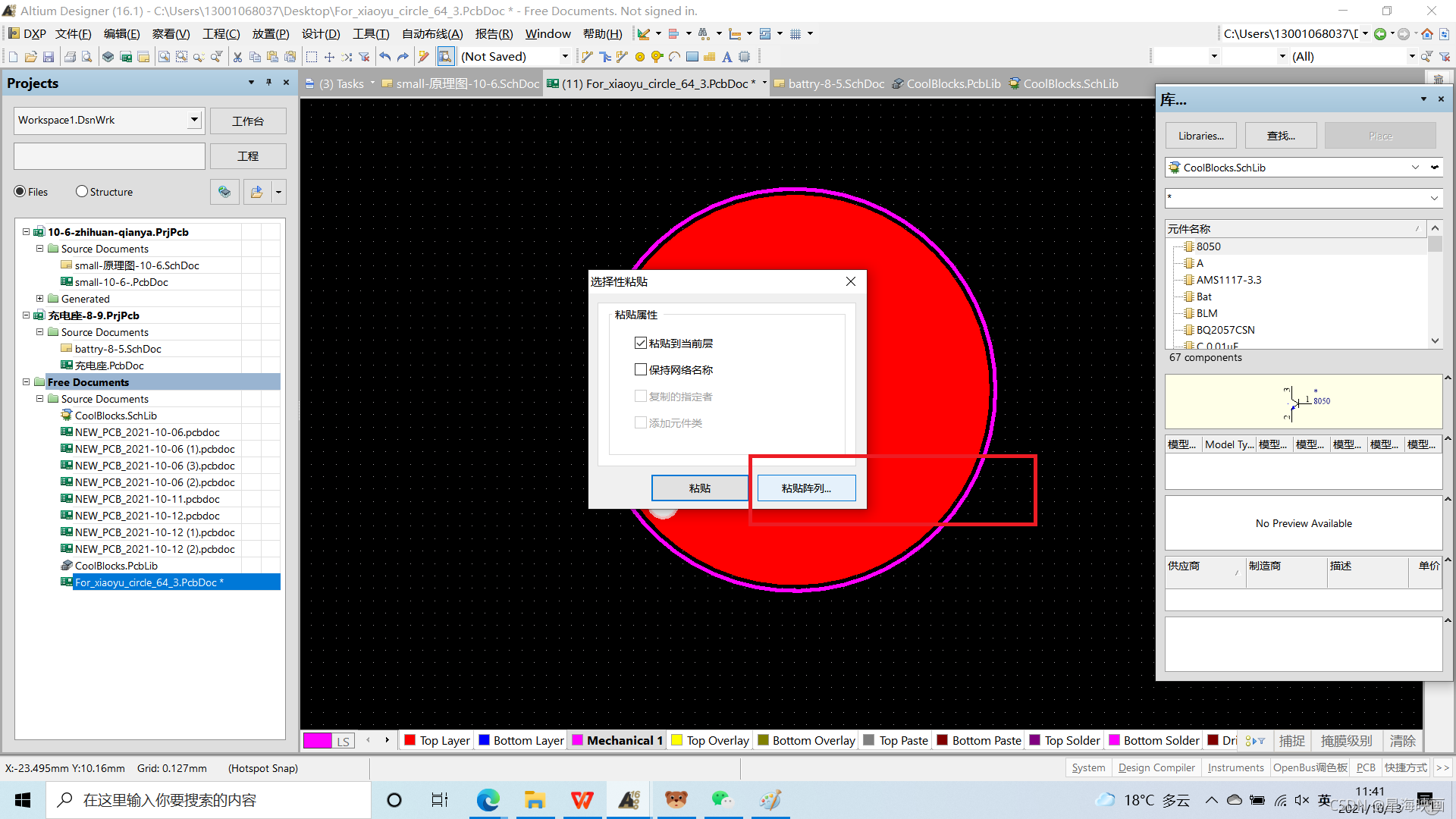

选 “粘贴到当前层”，点 “粘贴阵列”

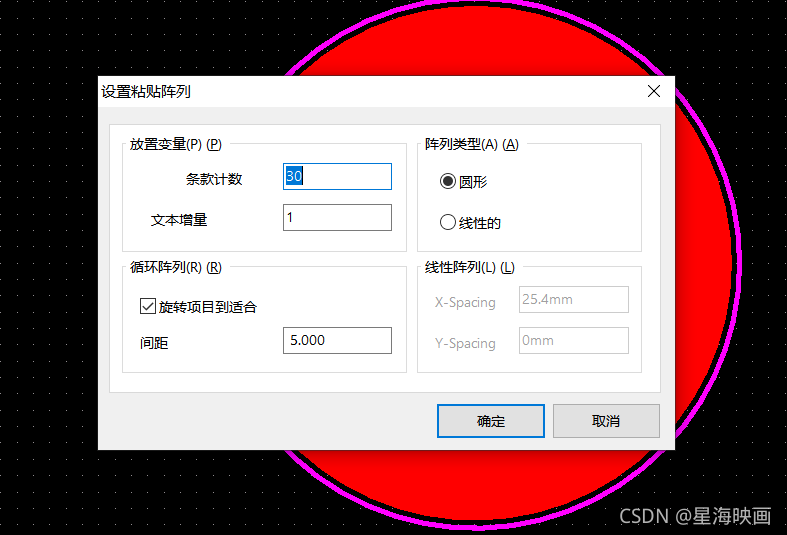

填入参数，条款计数指一共想要多少个对象， 间距指每个对象之间的角度是多大，

“旋转项目到适合”默认选上，再点“确定”。



 再次出现十字光标，点圆阵列的中心点，再点回车键就可以了。
