快捷键E+A添加过孔阵列

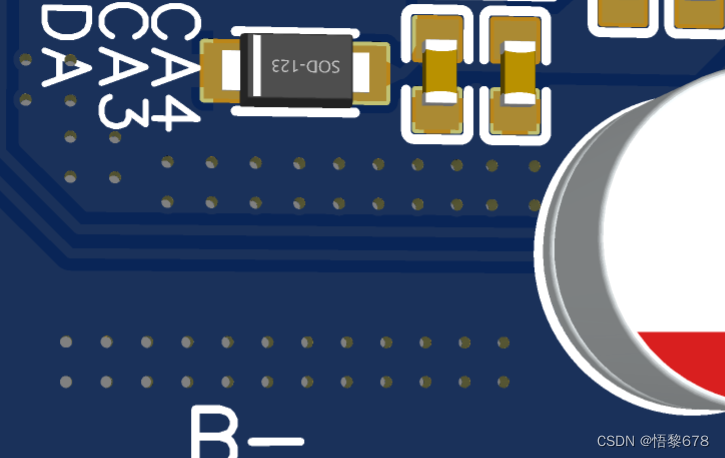

你是这样排过孔的吗？

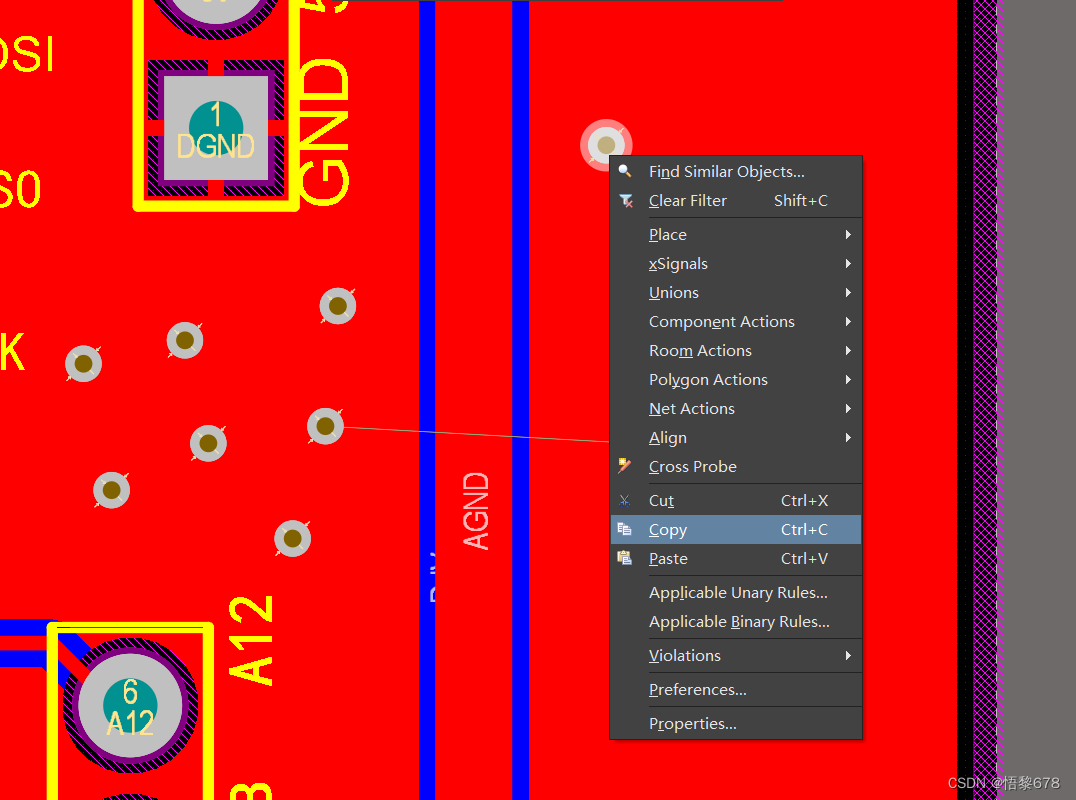

1.先复制一个过孔
2.按快捷键EA（英文输入模式下）

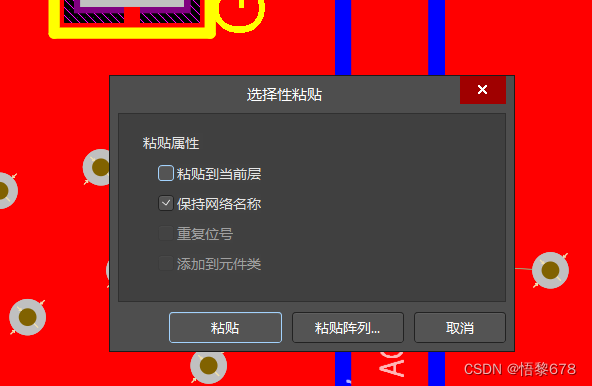

出现一个对话框。
粘贴到当前层 ： 可以不用选，因为我们的过孔就是连接顶层和底层的。如果复制的元素只出现在单层就要注意了。
点击粘贴阵列
对象数量：粘贴后的数量，例如复制一个了2个焊盘，如果对象数量为4，复制后就是8个焊盘。

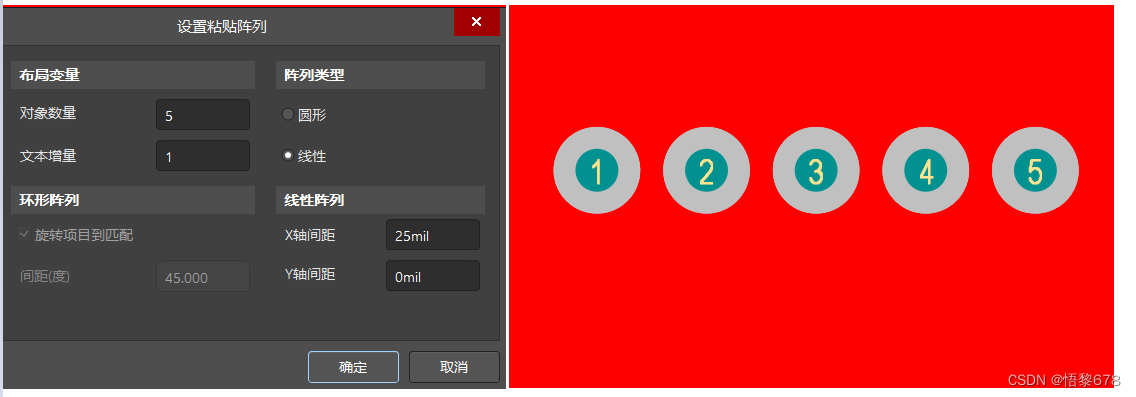

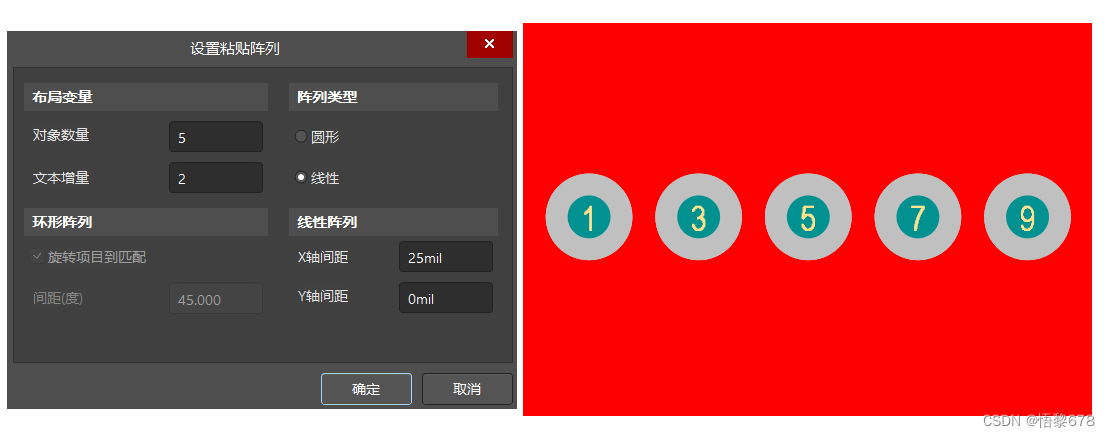

文本增量：例如：复制的焊盘标号为1，文本增量为0，复制后的焊盘标号不变，文本增量为1，复制后的焊盘标号一次增加1.
X/Y轴间距用于调节方向.
