（二）LTspice学习之简介2

---

前言

上一节我们学习了LTspice的安装，很简单，无脑安装
（一）LTspice安装
这一节我们继续学习LTspice的简介，主要包括LTspice的仿真过程，spice的模型，快捷键等

一、LTspice的仿真过程

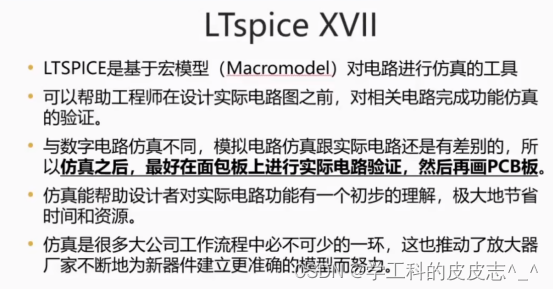

那么他的仿真过程我们可以大致看一下，LTspice可以帮助工程师在设计实际电路图之前，对相关电路进行仿真验证

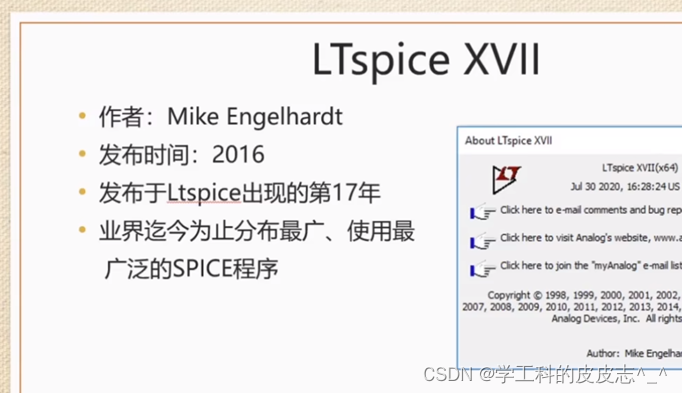

LTspice的作者是mike,第一个版本是1998年发布的，如今已经是第17个版本了。

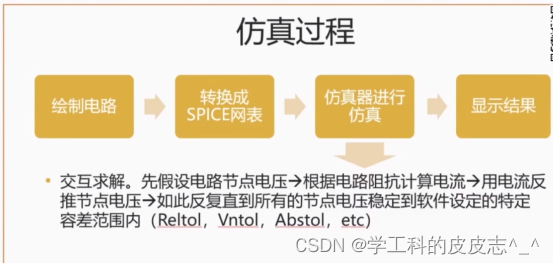

那么他的仿真过程就是
1、先加上电路节点电压
2、根据电路阻抗计算电流
3、用电流反推节点电压

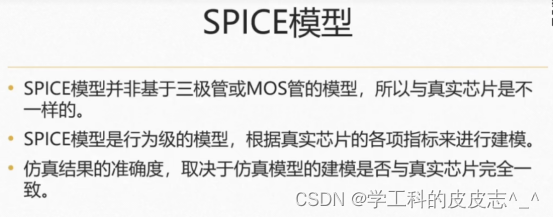

二、spice的模型

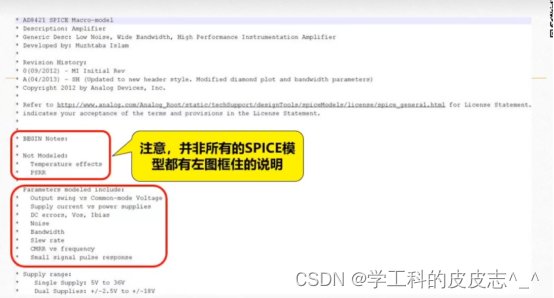

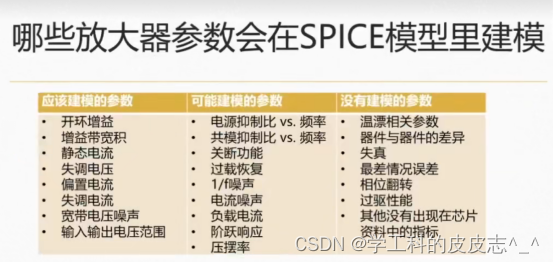

有的放大器参数会被包括在模型里面，有的不会被建模，因为不好建立

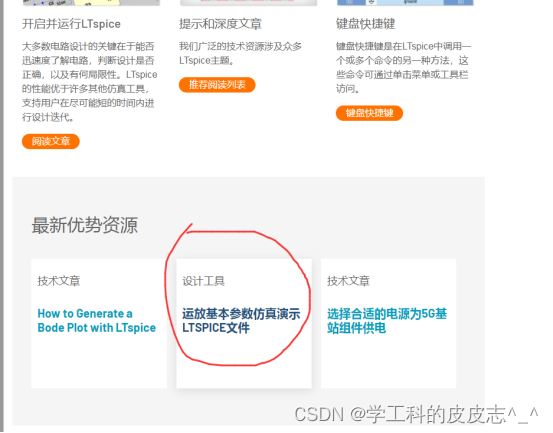

我们可以在网站里面下载运放基本参数的仿真演示，里面就放着相应的仿真文件，相当于一个例程，有很大的参考作用
https://www.analog.com/cn/design-center/design-tools-and-calculators/ltspice-simulator.html
点击进去就可以下载了

三、LTspice的工具栏和快捷键

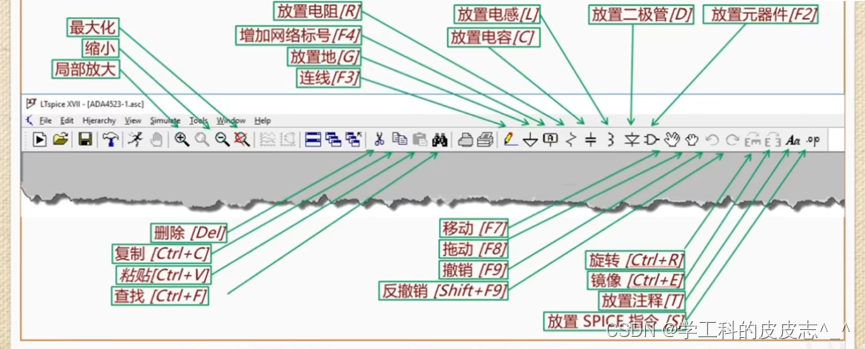

通过图标，很明显可以看到是什么功能，鼠标停留在上面会有提示

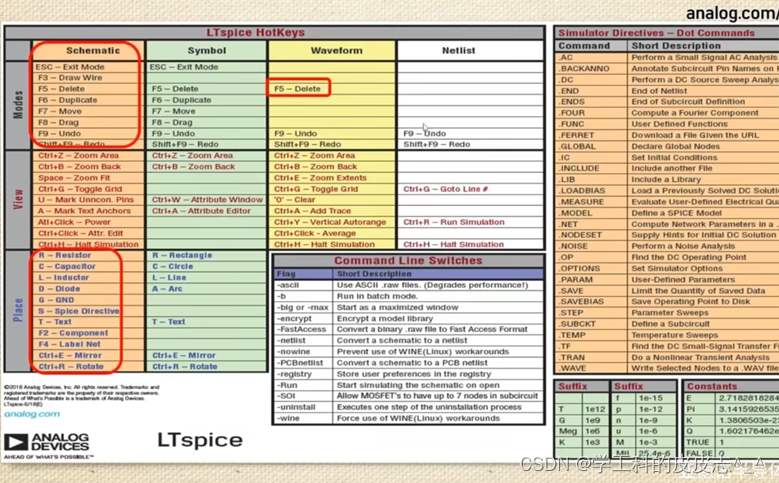

常用的快捷键有
F3—放置线
F5—删除
F7—移动，移动，单个移动不带连线
F8—拖拽，单个拖拽就是带着连线一起拖过去

放置元器件的快捷键
R–放置电阻
L–放置电感
C–放置电容
D–放置二极管
G–放置GND
S或者T–输入命令行
F2–放置元器件
F4–放置标签
crtl+E–镜像
crtl+R–翻转

四、LTspice中的数量级

注意LTspice不分大小写
1兆是1MEG，不是1M，这里要区分好

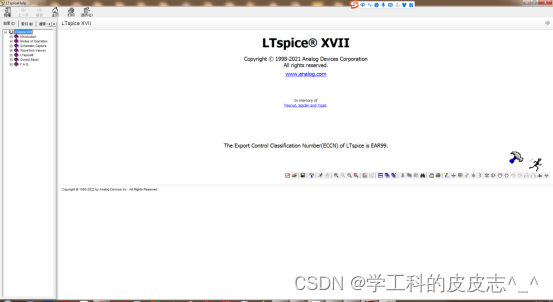

最后就是ltspice的help,里面包含了指令的全部细节，有什么不清楚的都可以进行相应的查找

总结：
LTspice官方教程:https://www.bilibili.com/video/BV14A411P7ku?p=1&vd_source=db313bdcb497719f6656b04c6ee88fd6
