西门子CPU储存器参数
装载存储器/工作存储器
PLC上的存储器与个人电脑上的存储器功能相似,主要用来存储系统程序、用户程序和数据。
装载存储器主要存储项目中的程序块、数据块、工艺对象、硬件配置,就是你用博途编写程序和组态硬件产生的所有数据。
工作存储器是集成在CPU内部的RAM存储器,容量根据型号确定,不能扩展。
简单点来说装载存储器相当于硬盘;工作存储器相当于运行内存。

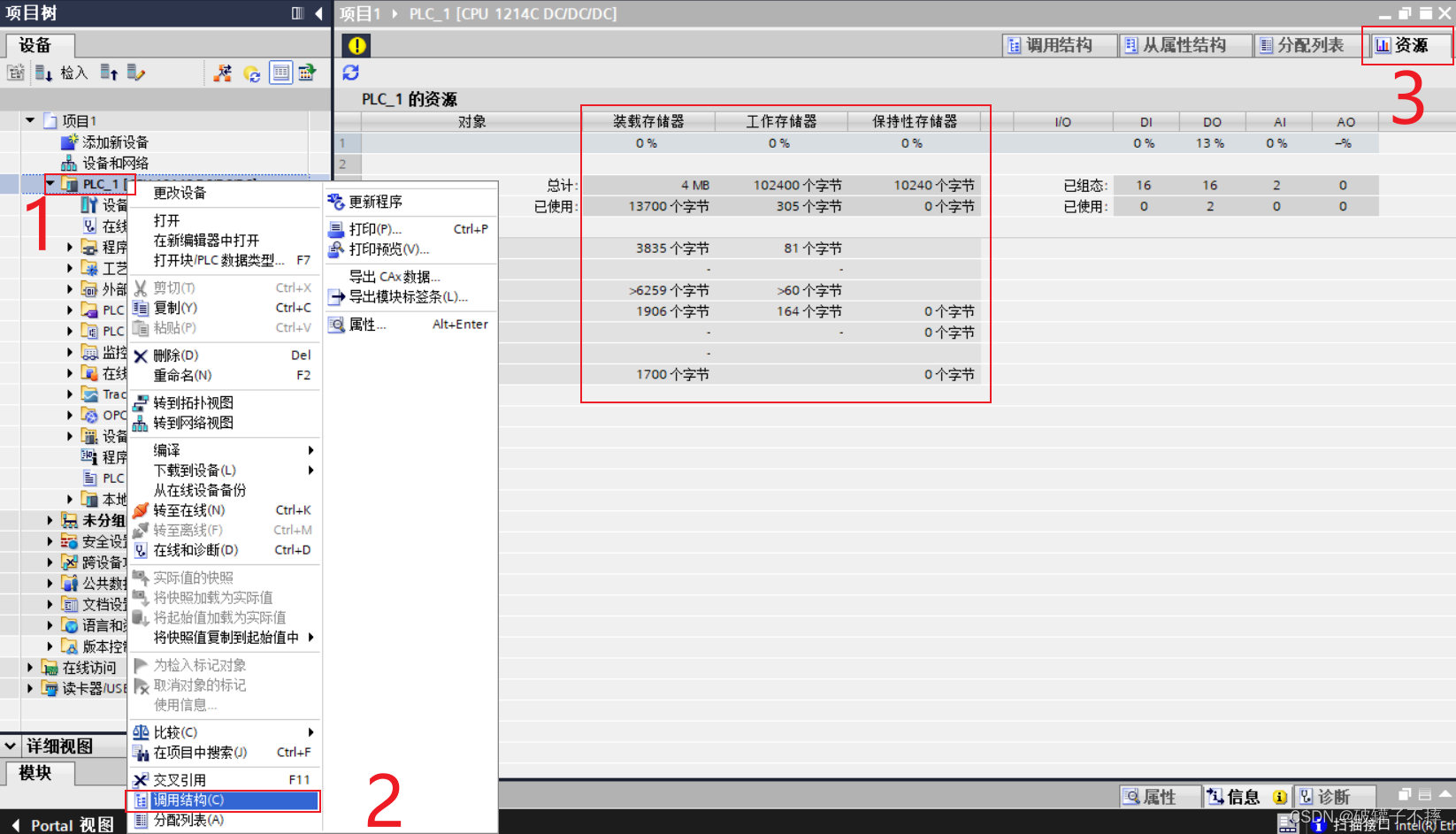

可在“调用结构”里查看容量使用结构

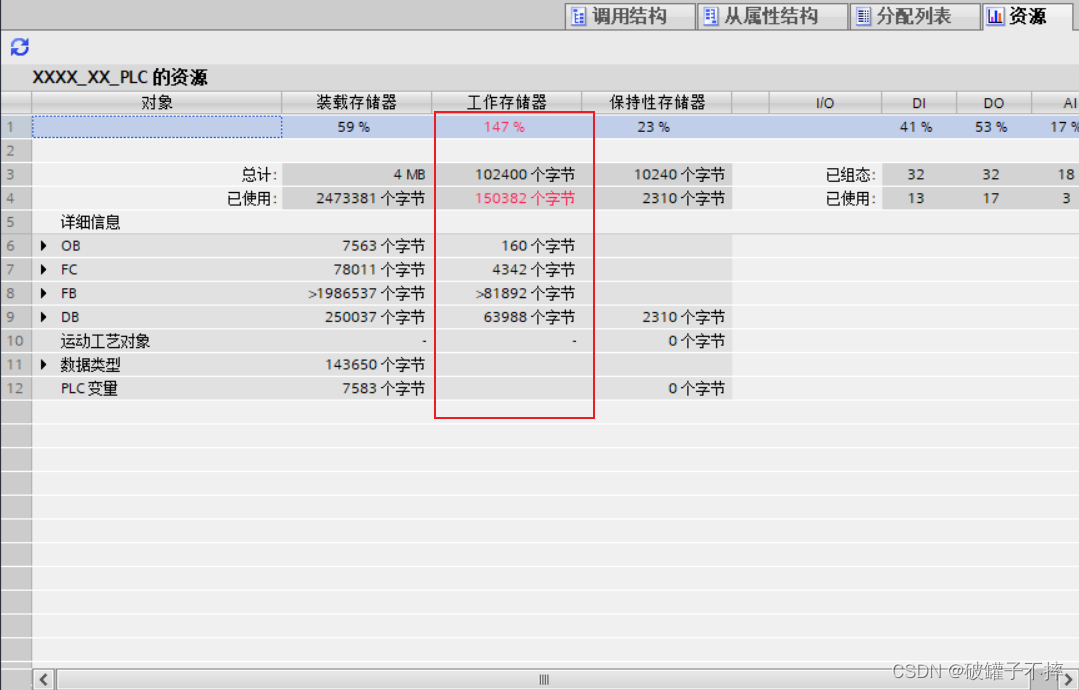

实际使用是能够达到150%的,可在在线和诊断里查看。

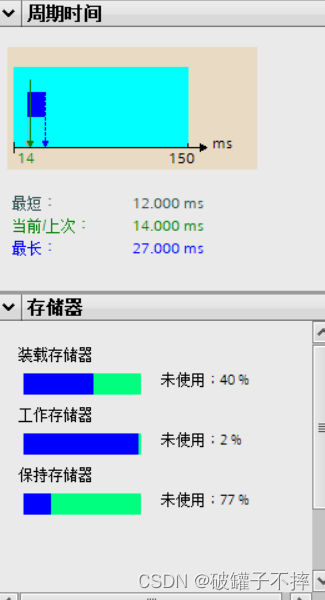

测试一下扫描周期,12-27ms
再减少部分程序,查看扫描周期,大约9-21ms。
如果对于扫描周期要求高,并且程序不能在缩减的情况下,最好选型号大的CPU,即工作存储器足够大。
西门子1200的CPU存储器参数
工作存储器/装载存储器
CPU1211C | CPU1212C | CPU1214C | CPU1215C | CPU1217C |
---|---|---|---|---|
50KB/1MB | 75KB/2MB | 100KB/4MB | 125KB/4MB | 150KB/4MB |
