【DDR&“条子“】遇见“条子”

如一日三餐的“条子”
当今这个信息化的时代，个人PC已经是非常普及了；个人PC“条子”算是和我们生活最相近的了。此处说的“条子”也许不是早上的油条，中午的拉条，晚上的面条或者饭后的五六七八条，但是它是一天中陪伴你时间最长的。那么，每天我们和内存条都在打交道，可是我们对它了解多少呢！我们一起回顾观赏一下内存条的发展史。

---

---

前言

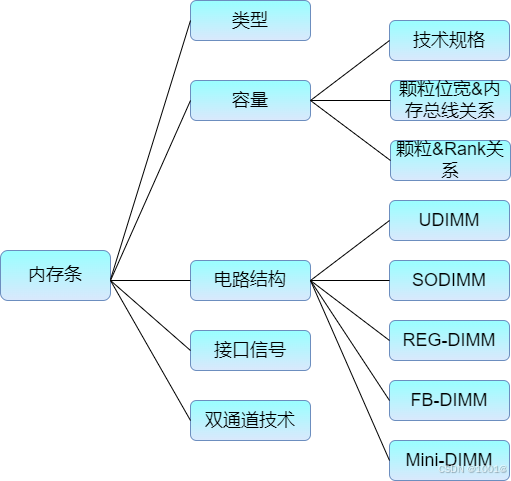

也许，您对内存条已经烂熟于心，亦或是陌生如初，whatever！这篇博文将带领我们一起走进“条子”的空间，感受条子的精妙。我们将从以下几个层面一起回顾与学习。

---

一、观其形

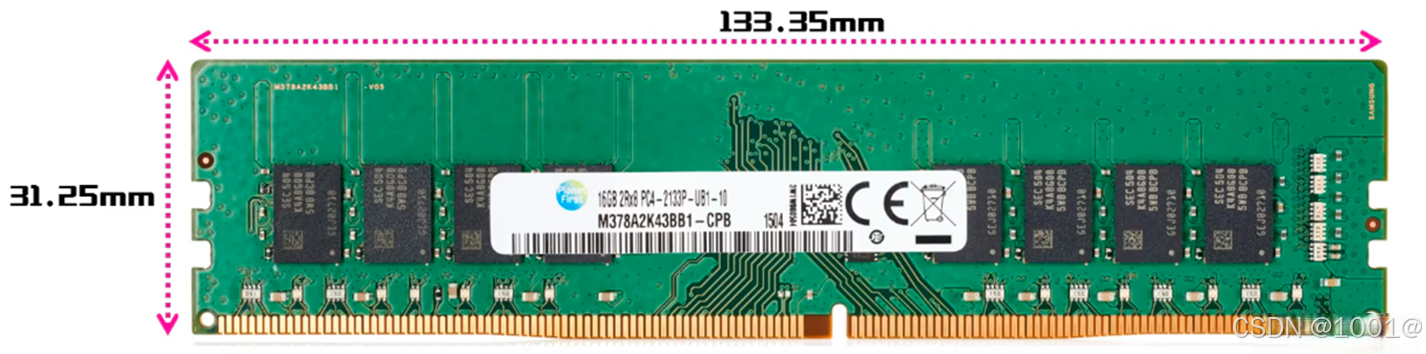

内存条正常情况下都是隐藏在设备结构件内部，很少被人们所注意到；既然如此，我们给条子一次展示自我的机会，下面展示的这位条子是条子家族的UDIMM，它的体长为133.35mm，体宽为31.25mm，且具备284个金手指。时间、空间受限，在这里我们就不对条子家族的条子逐一展示了。

二、内存条的类型

1.Unb-DIMM

• 无缓冲型双列直插式内存模组
• 简称DIMM(有带ECC和不带ECC两种)
• 主要应用于台式微机

2.SO-DIMM

• 小外形内存模组
• 主要应用于笔记本微机
• 有带ECC和不带ECC两种

3.Micro-DIMM

• 微型内存模组
• 主要应用于小型笔记本微机、掌上微机

4.Reg-DIMM

• 寄存器型内存模组
• 有ECC和无ECC两种
• 一般应用于高端服务器

5.Mini-DIMM

• 小型内存模组
• 是Reg-DIMM的缩小版本
• 主要应用于刀片式服务器等对体积要求苛刻的场景

三、内存&内存条

1.内存总线和内存颗粒

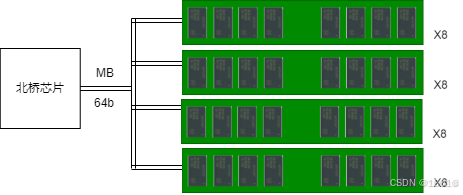

常见的内存颗粒位宽为x4、x8、x16，相同内存芯片容量下，位宽存在多种不同的设计方案。内存条的两种设计方案，NO1：内存条位宽设计为64位，主板仅需1条就可以玩起；NO2：内存条位宽设计为32位，主板需要两条才可以耍起；目前主流设计是采用64位方案。

2.内存Rank&内存颗粒

上篇博文已经阐述过，Rank是一组内存芯片的集合，集合的容量不限，但是集合总位宽必须与内存总线位宽相符，并且每个内存条至少要包含一个Rank的芯片集合。
目前，常见的内存条一般都含有两个Rank，按照Rank组成原理，一个条子理论上可以实现多个Rank的设计，但是考虑到设计难度、成本、芯片组之间的配合等一系列问题，一般不会这么去设计。

四、内存条电路结构

此博文依然以U-DIMM条子为例做阐述。

1.U-DIMM条子设计方案

在DIMM的设计中，仅仅只有内存总位宽是受到约束的，芯片(颗粒)的位宽以及容量的大小都没有做约束，因此，设计者可以按照设计需求进行灵活的选型，不会将设计的idea限制在容量||颗粒位宽。高位宽的芯片可以使设计变得简单，因为所用芯片的数量减少了；芯片容量相同时，低位宽的条子可以容纳更多的颗粒 。

// 条子容量计算
内存条容量(MB) = Bank容量(Mb) x 芯片I/O位宽(b) x 内存芯片数 / 8

2.U-DIMM相同容量不同方案设计

采用不同位宽的内存芯片，设计一条位宽位64位，总容量为1GB的条子。采用x4、x8、x16三种不同位宽的颗粒进行 设计。

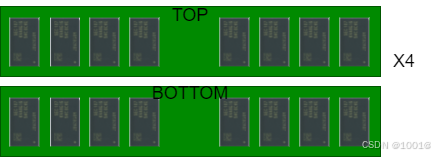

• 采用x4方案——需要16颗

• 采用x8方案——需要8颗

• 采用x16方案——需要4颗


2.U-DIMM电路结构

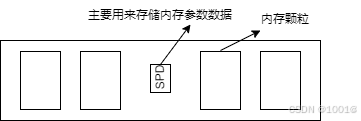

电路组成结构为内存颗粒+SPD+匹配电阻+匹配电容。

五、双通道技术

双通道技术主要依靠主板北桥芯片的控制技术，与内存本身无关。

1.双通道的核心思想

主板北桥芯片可以在两个不同的数据通道上分别寻址、读写数据。双通道体系包含两个独立的、具备互补性的内存控制器，两个内存控制器在0等待的情况下同时运行。EG：当控制器A在准备进行下一轮内存存取时，控制器B在进行内存读写操作，两者操作上相互独立，互不影响。

• 单通道技术方案

• 双通道技术方案


2.双通道技术DIMM安装要求

只有双通道插槽都安装了内存条时，才能使内存工作在双通道工作模式下。在安装内存条时要对称安装，例如，如果在通道A的1槽位插入了一根内存条，那么，如果想工作在双通道模式下，就需要将B通道的内存条插入到B通道的1插槽，否则，无法工作在双通道模式。

---

总结

不觉间，我们对DIMM条子的形状、组成、类型、电路结构、容量及不同方案设计方法的阐述又到了收尾时刻，虽然此篇博文没有深入探究条子，但还是希望对您有所帮助。
