使用 AultiumDesigner 进行 PCB 设计，设计完成后导出 Gerber 文件发给板厂加工，步骤如下：

一、生成各层文件（必须）

第一步先生成 Gerber 基础的各层文件，包含：

• 布线层（Layer）：PCB 的布线
• 助焊层（Paste）：PCB 上用于焊接的焊盘
• 阻焊层（Solder）：PCB 上盖的绿油
• 丝印层（Overlay）：PCB 上的丝印
• 机械层（Mechanical）：PCB：的外形
• 禁止布线层（Keep-Out）：PCB 上禁止布线的区域，以往可以作为机械层使用的，现在板厂不推荐使用

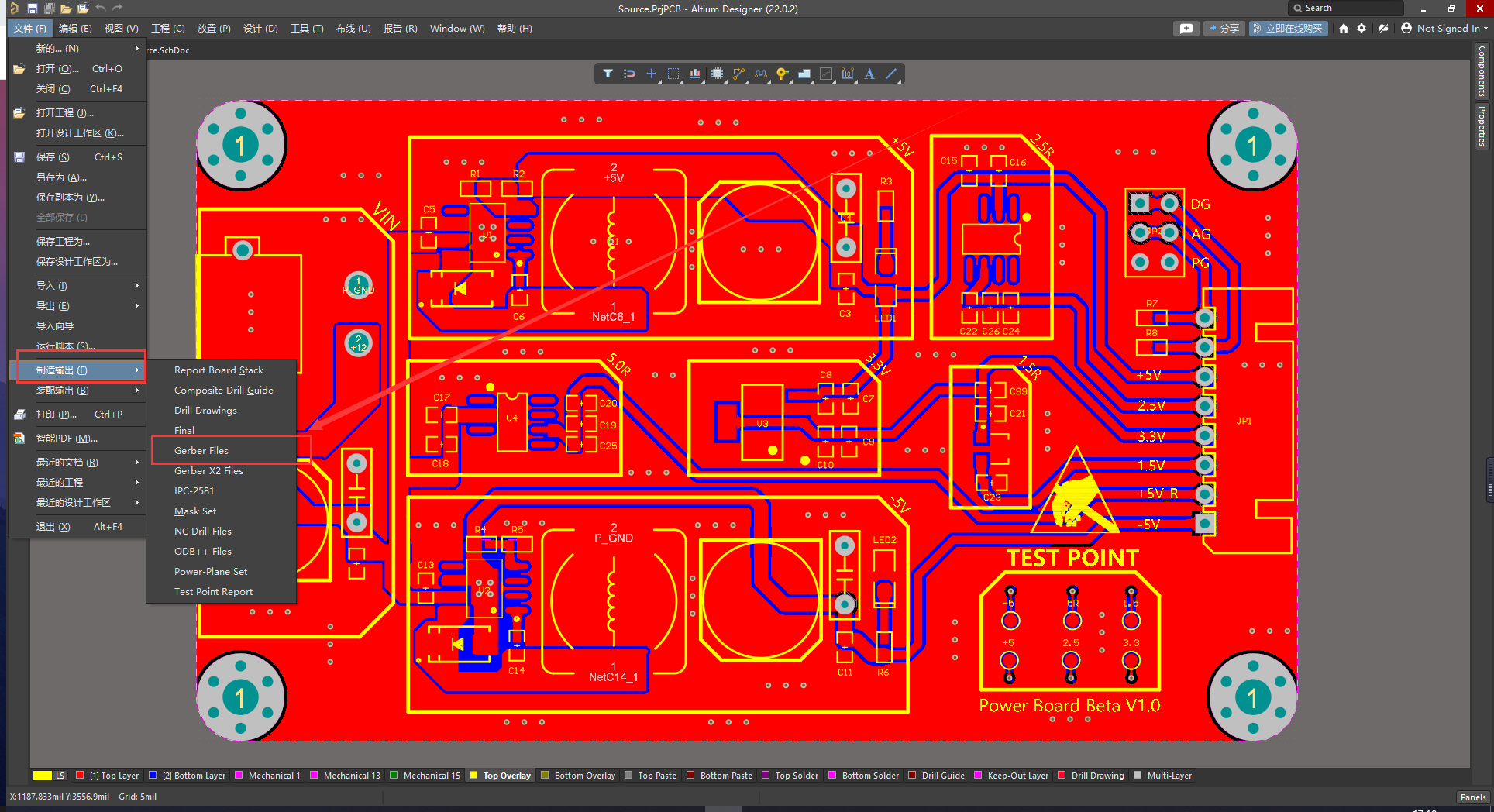

先点击 文件 -> Gerber -> Gerber Files

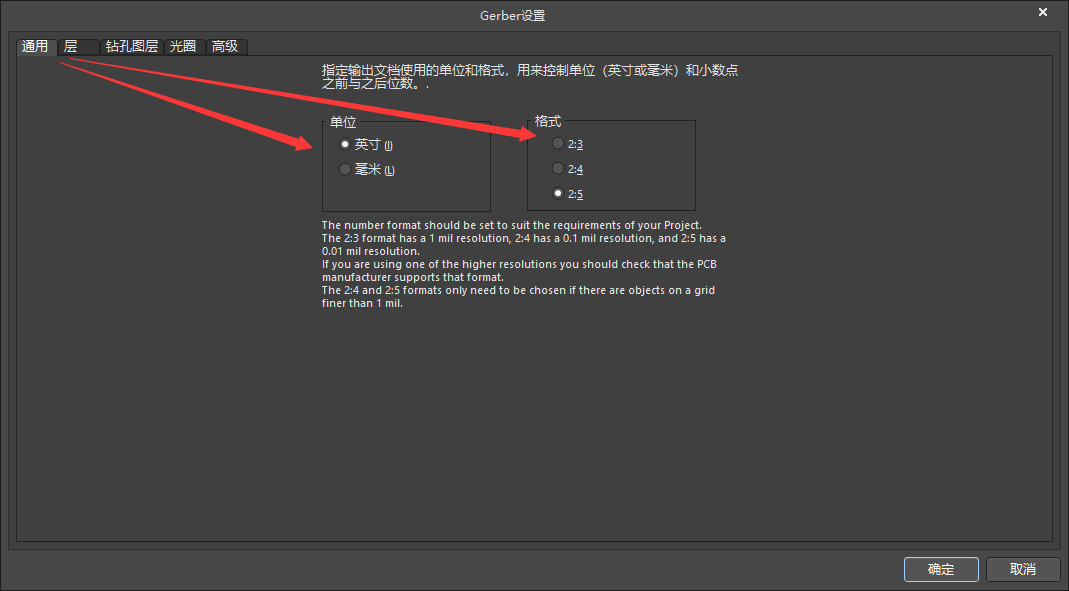

然后设置导出单位：

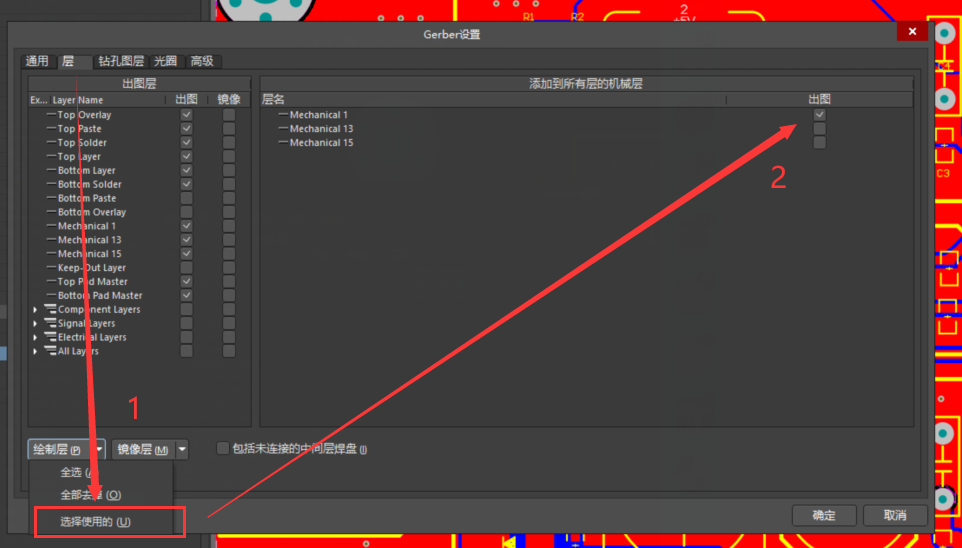

添加我们PCB设计中用到的层：先选择自动添加选择使用的，然后在将外形机械层添加到每一层

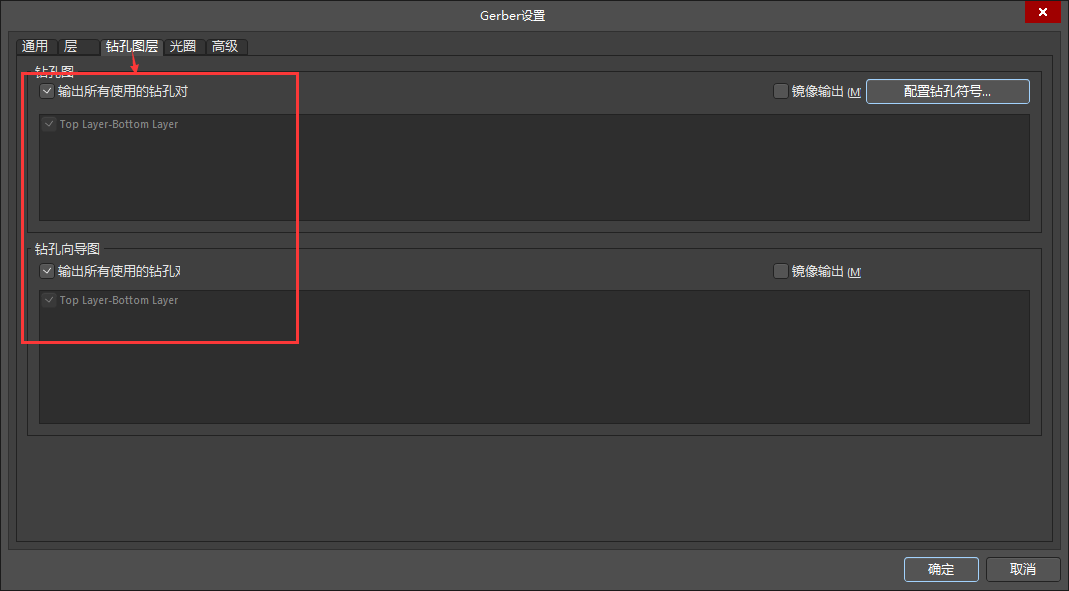

然后将顶层和底层所有转孔对输出：

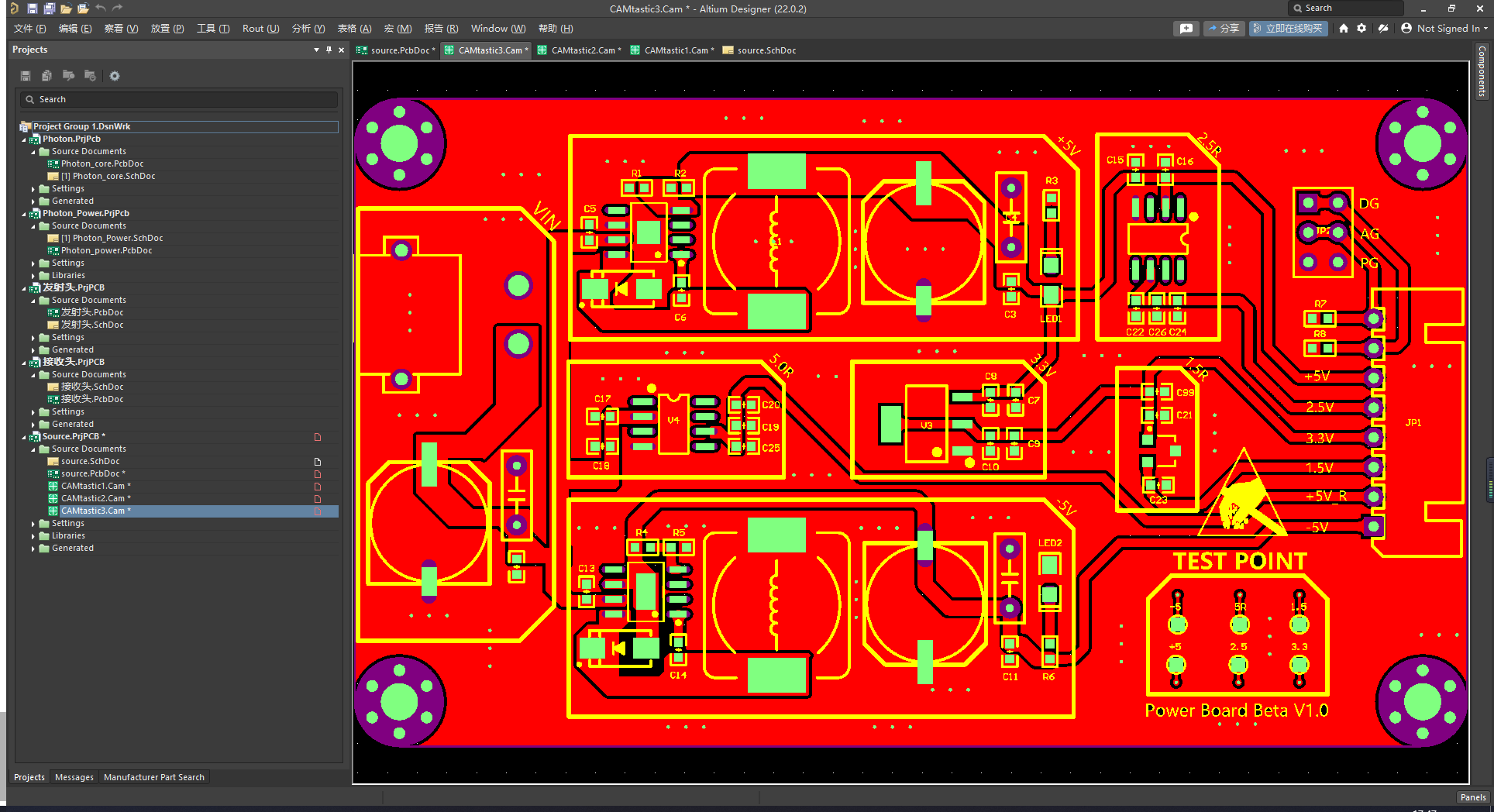

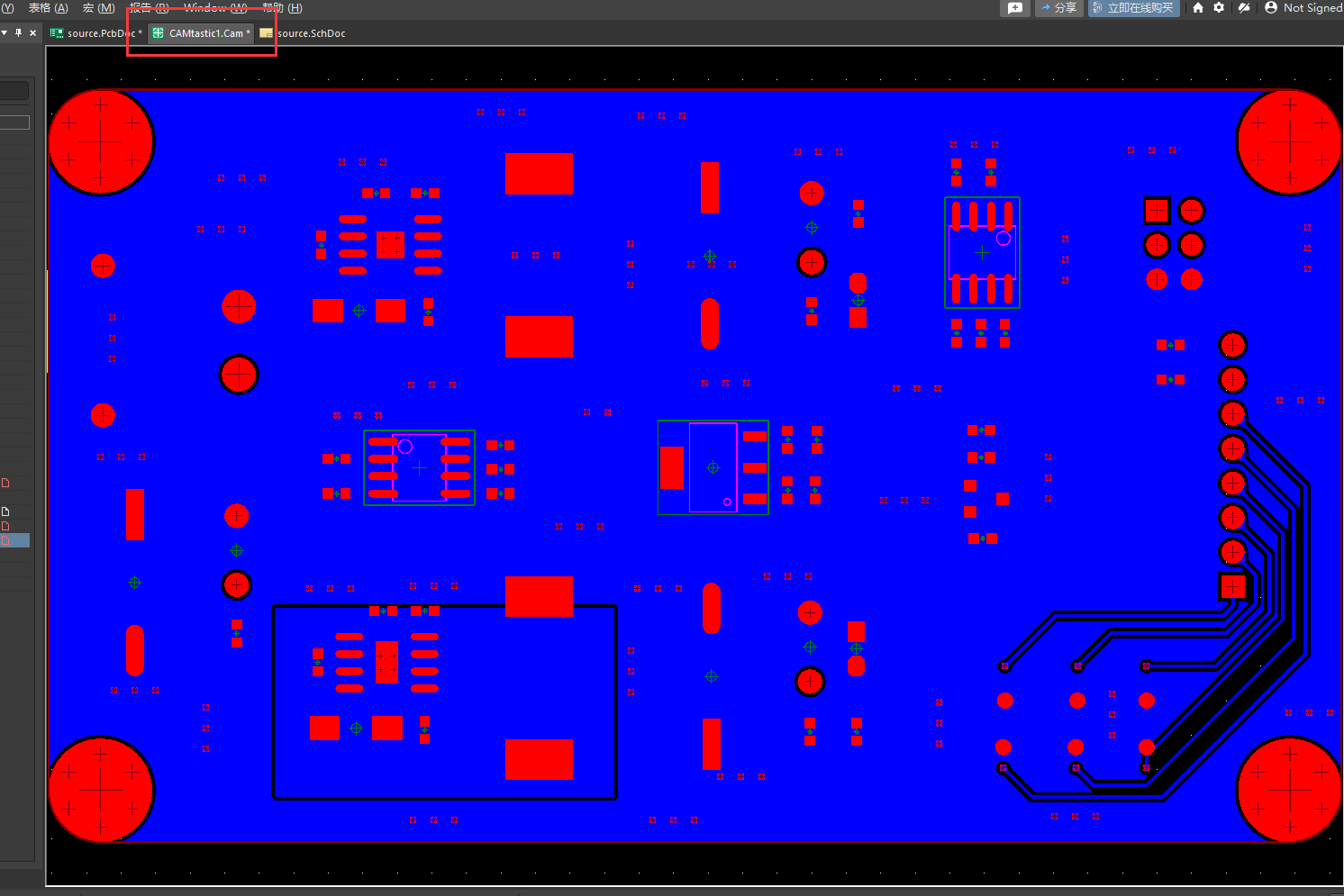

其他参数保持默认后点击确定，软件会打开一个 Cam 文件用于预览：

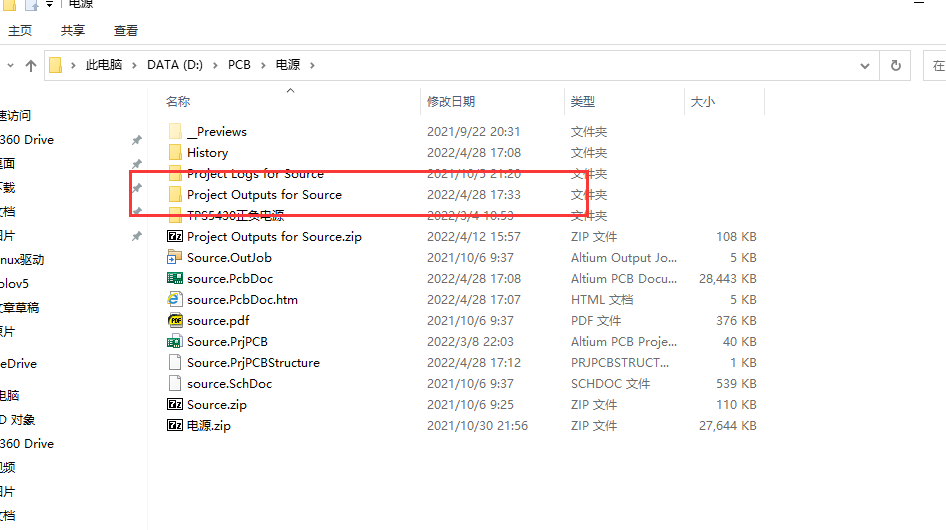

这个文件不用保存，因为文件已经生成到工程目录的 Output 文件夹了

到此第一部分必要文件生成完成，下面生成钻孔文件

二、生成生成转孔文件（必须）

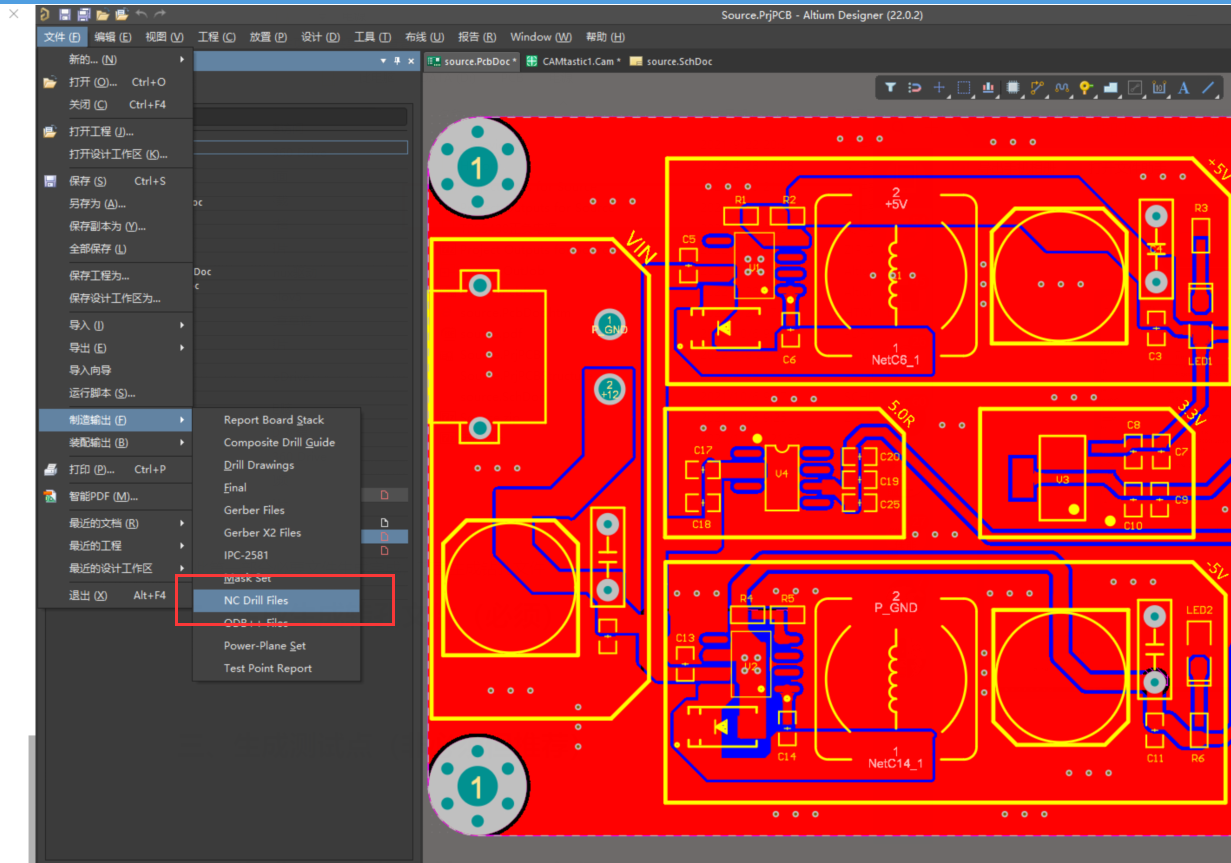

点击 文件 -> 制造输出 -> NC Drill Files

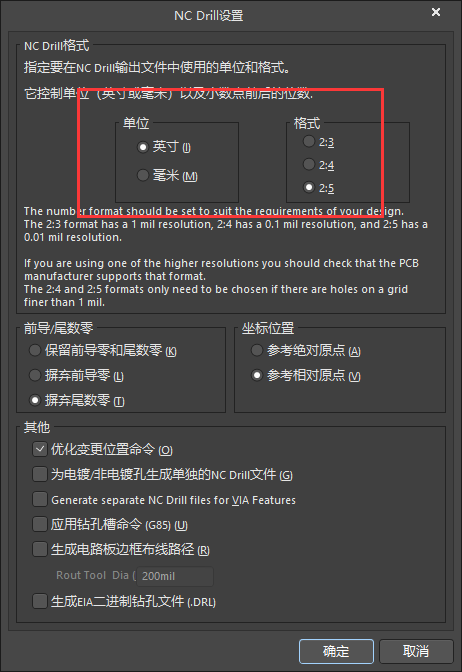

设置好单位以后，其他参数保持默认然后输出文件：

钻孔文件就生成完成

到此，输出目录的文件就已经可以送去板厂加工了，可以直接看第五步打包最终文件，下面是一些补充文件

三、生成测试点（非必须但推荐）

各个焊盘间有着各自的连通线，我们可以生成测试文件，让板厂加工完成后检测线路板的连续性，防止出现问题，推荐大家也生成一下

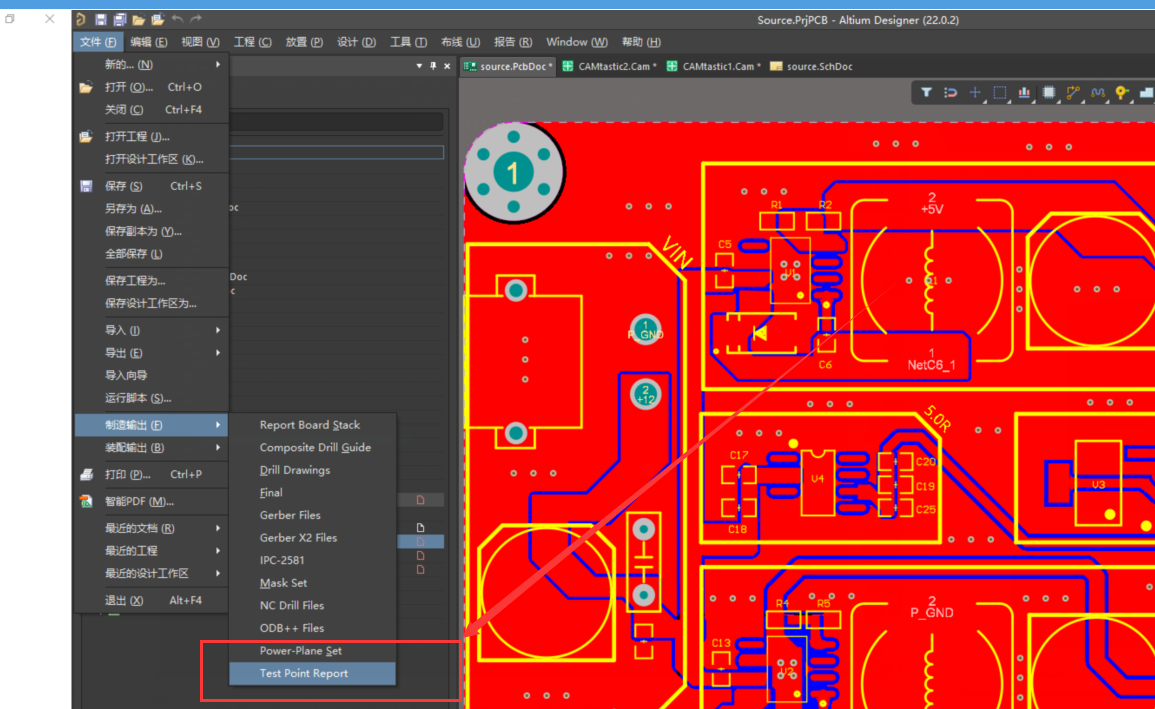

在制造输出中选择 Test Point Report：

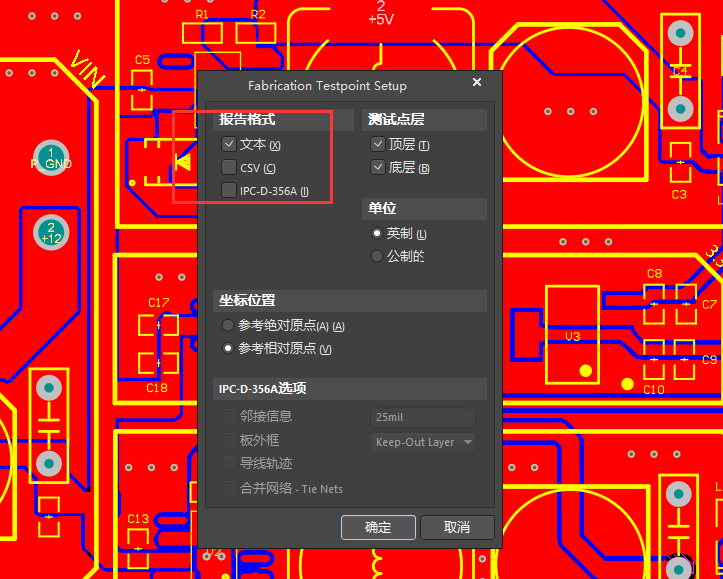

选择格式为文本，其他默认，然后导出

导出完成

四、生成SMT坐标文件（SMT必须）

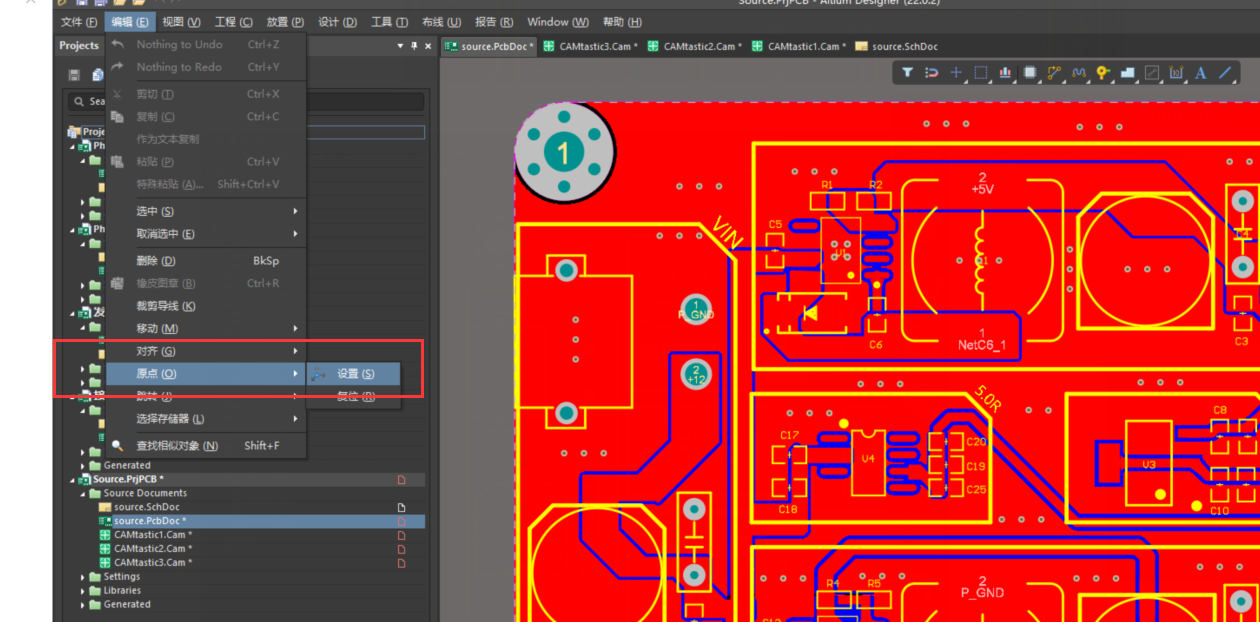

当需要使用 SMT 时，还需要生成元件坐标文件，先设置坐标原点，这个坐标原点后面需要告诉原厂，原厂以这个原点读坐标文件

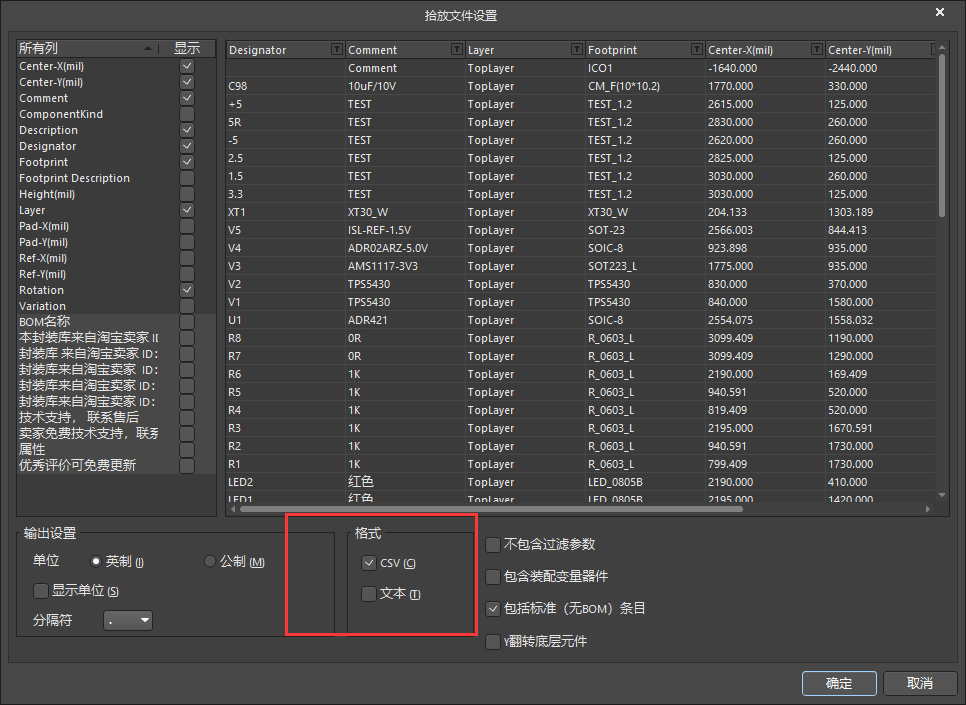

然后生成坐标文件，点击转配输出，选择 Generate时pick and place files，选择导出 CSV 文件

到此文件输出完成

五、打包生成的文件

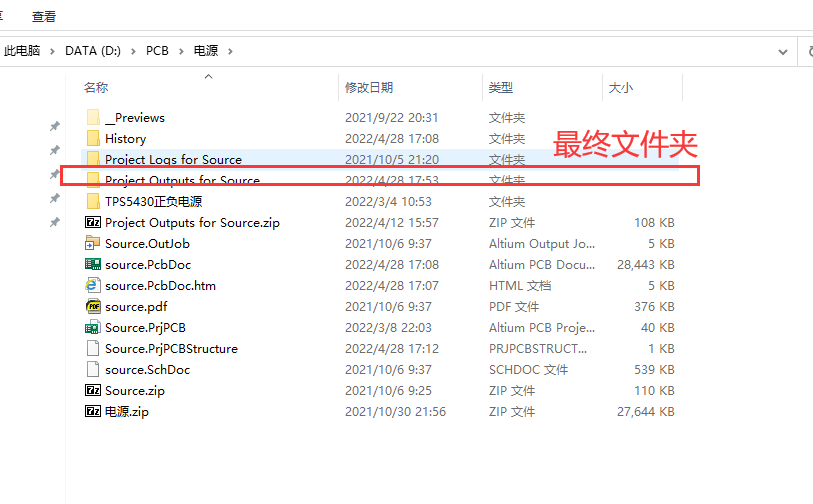

所有的文件输出到工程目录的 Output 文件夹下，我们直接将它打包后发送给板厂：
