AD学习笔记（4）

1、元件的放置

两种方法：

其一是在SCHLib界面，选定器件后点击Place跳转到SCHDoc中进行放置；其二是在SCHDoc界面中，通过右下角Panels选项卡打开components，从而可以在已有的库或者自己构建的SCHLib库中拖动元件进行放置；

2、器件的复制及对齐

（1）调整原理图的大小

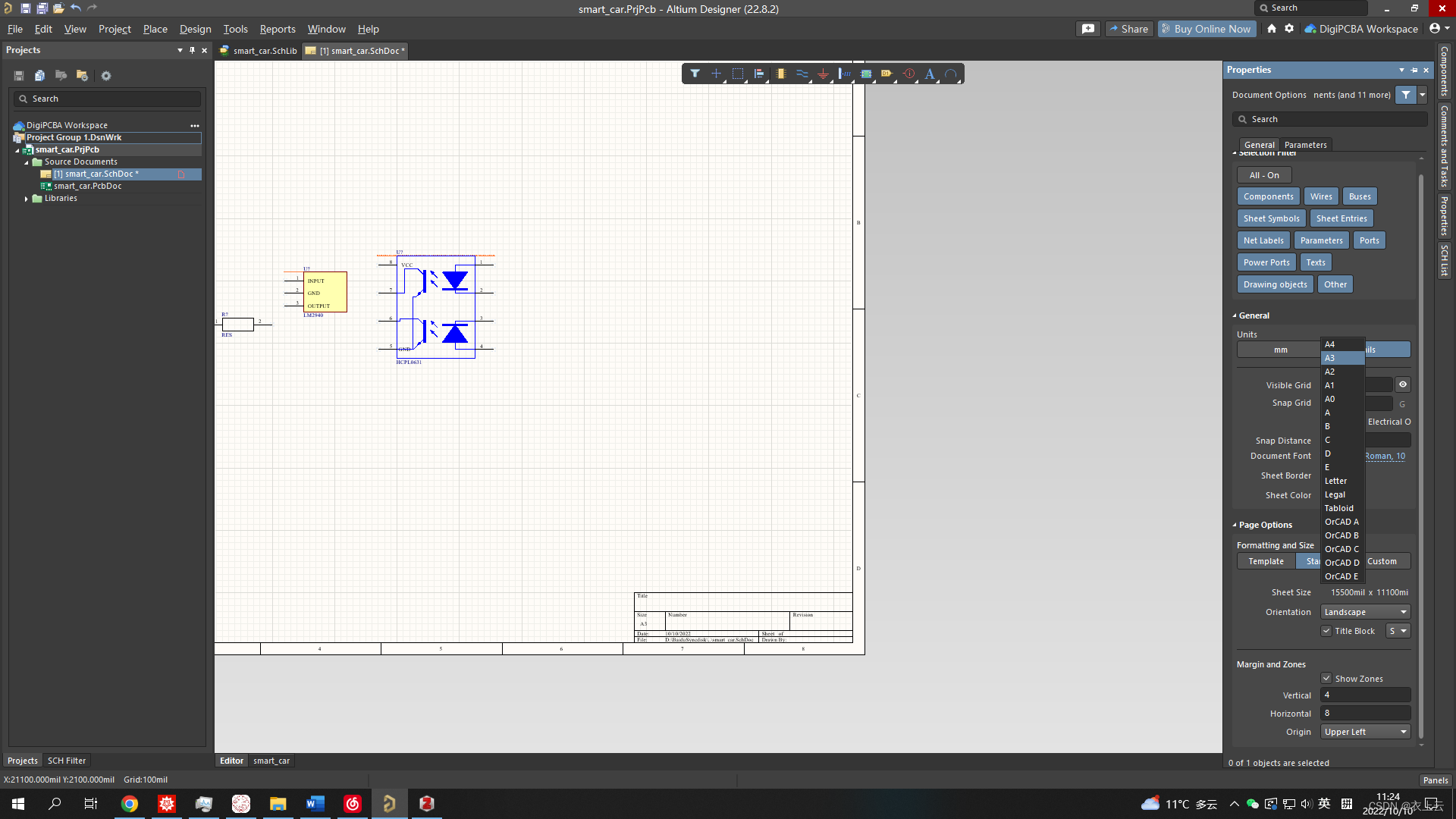

双击原理图边缘，打开界面后，在Formatting and sizes界面对大小进行调整：

原理图的绘制从左上角开始

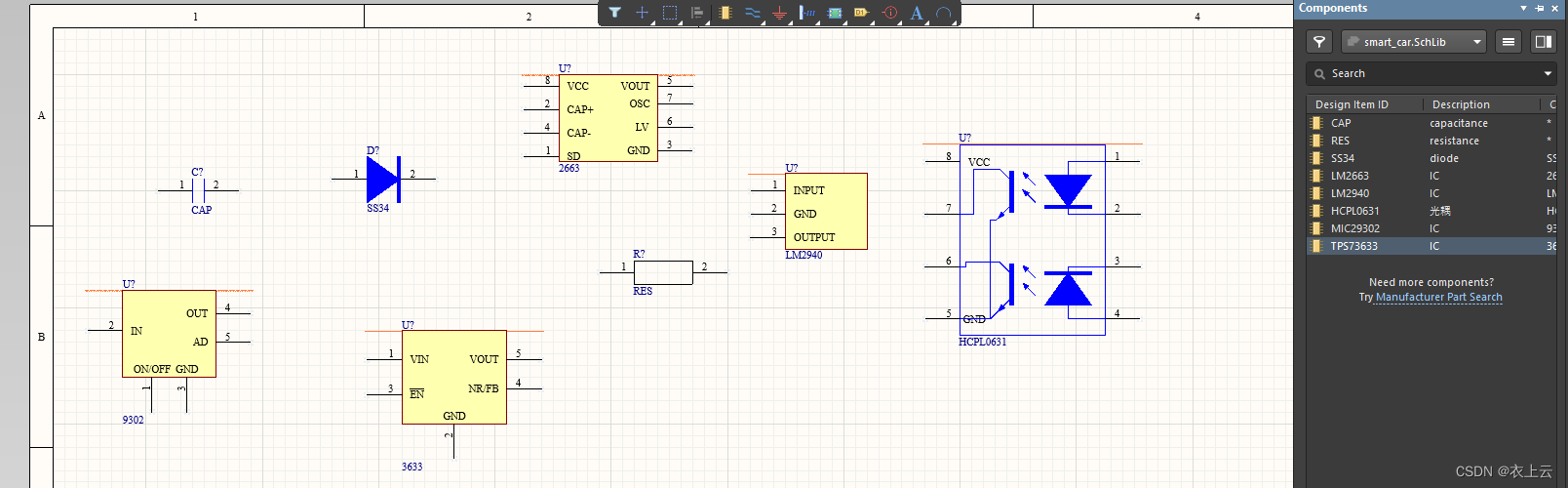

（2）首先将所需的元件放入原理图中（无添加导线，可有辅助线）

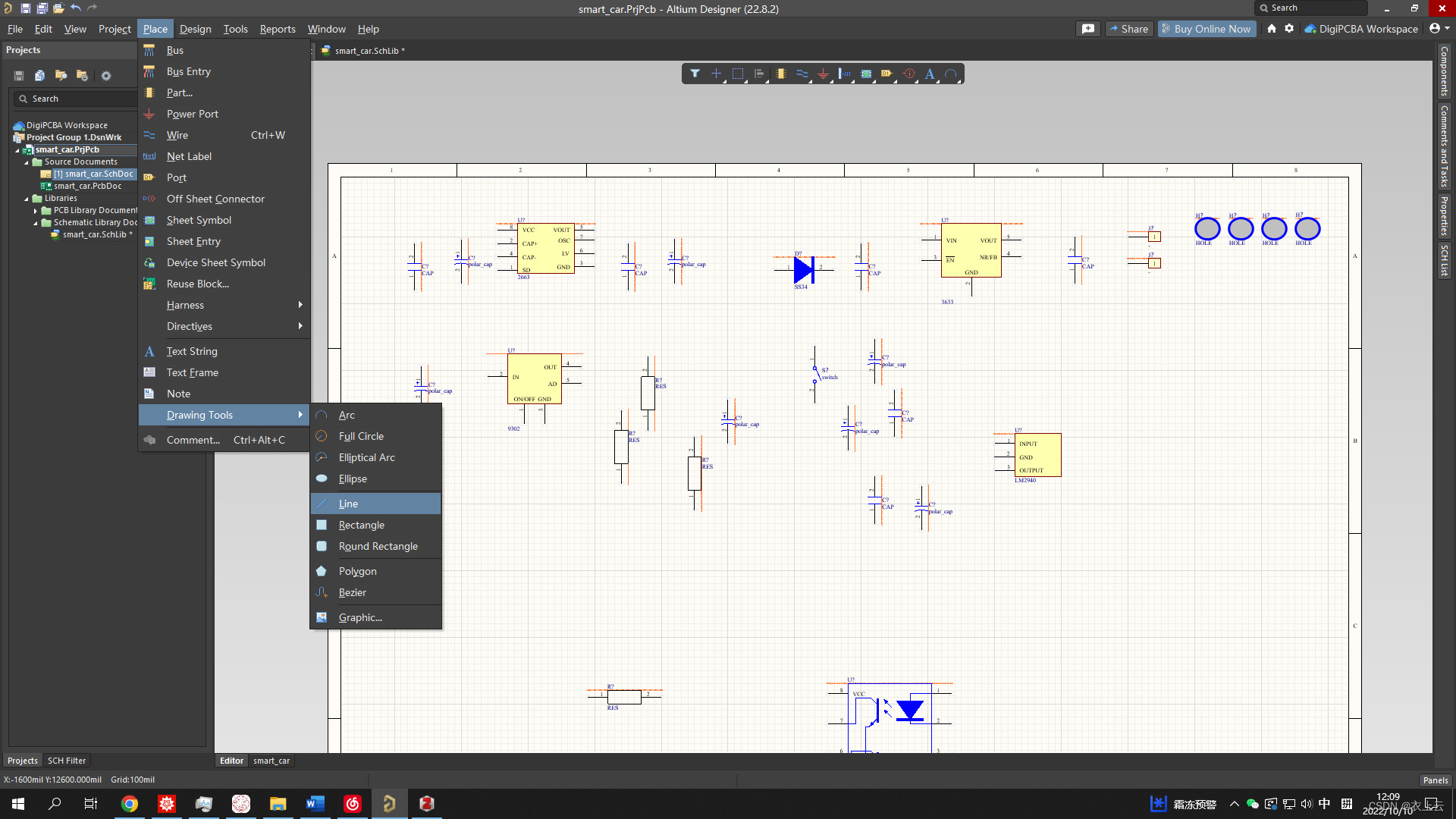

使用如图所示的Place区作辅助线对原理图进行分区操作：

按键：shift+space可切换走线方式

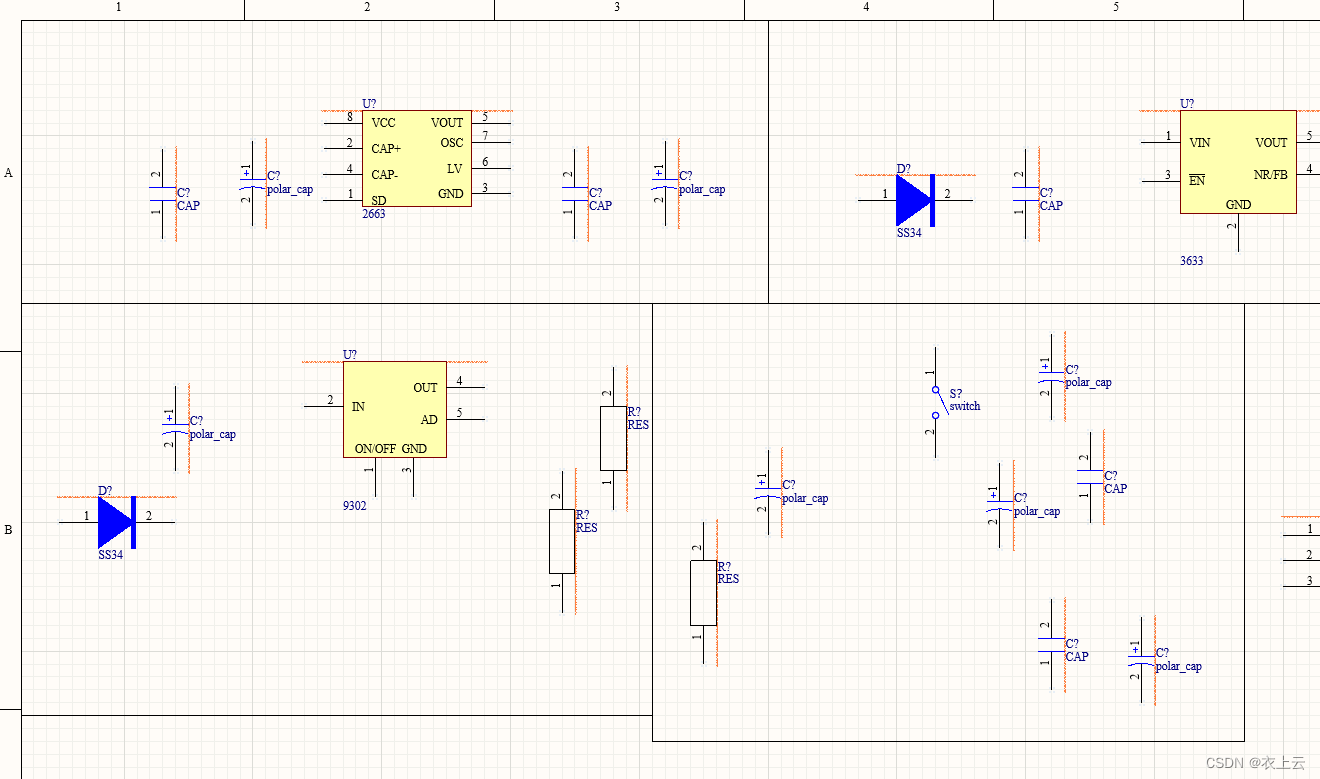

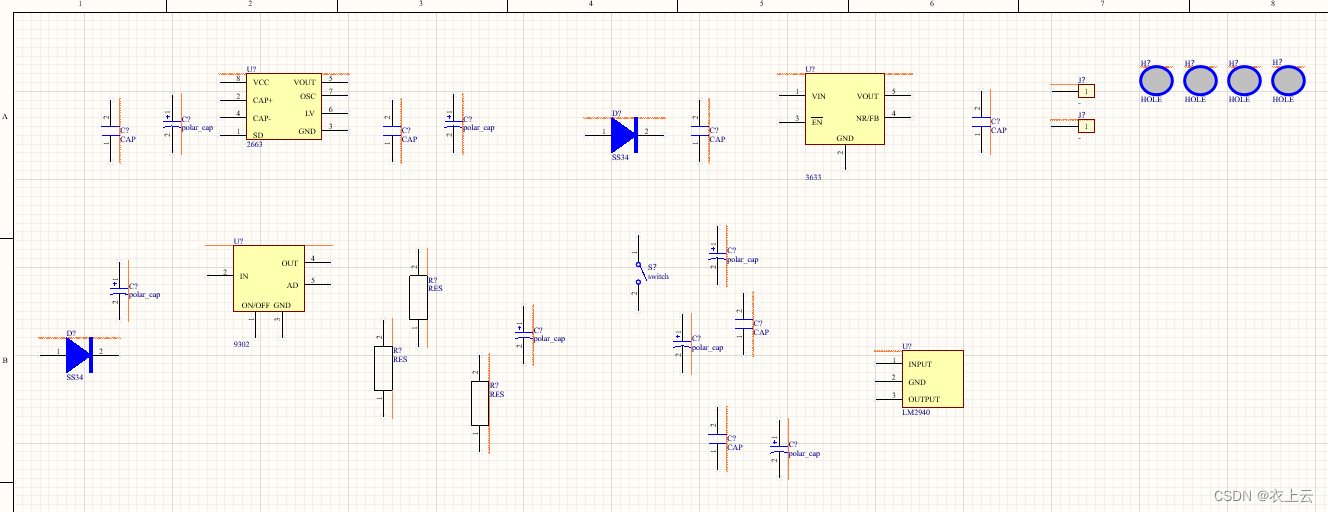

最终效果如图

Additional：

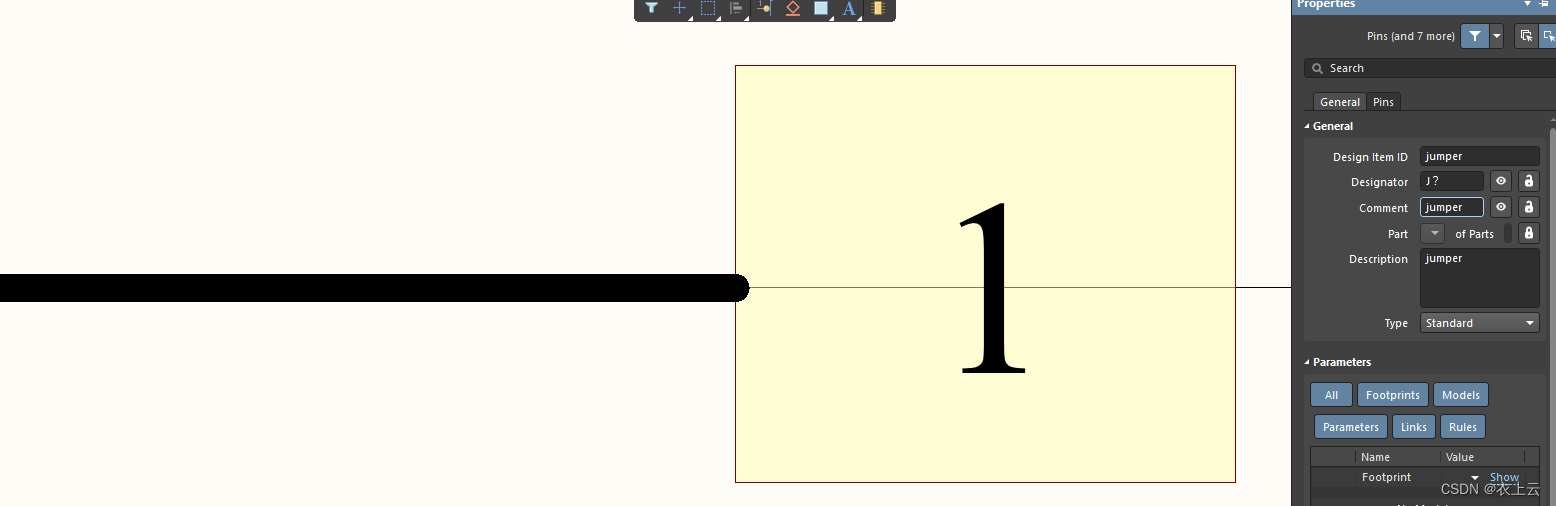

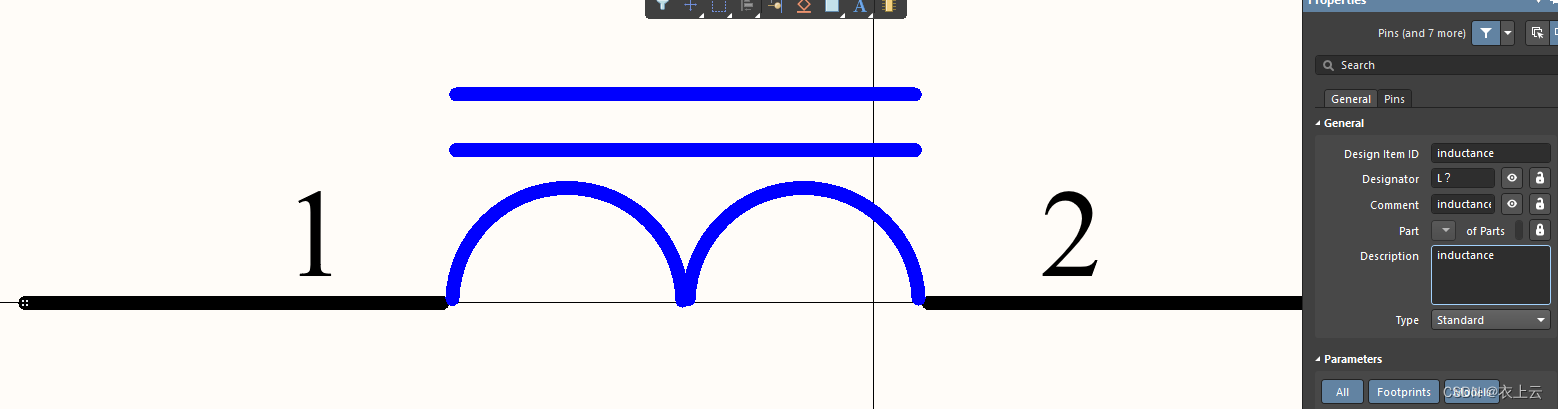

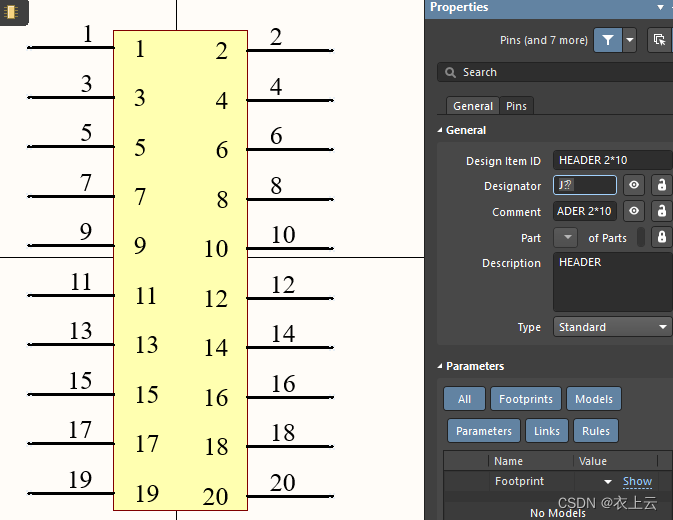

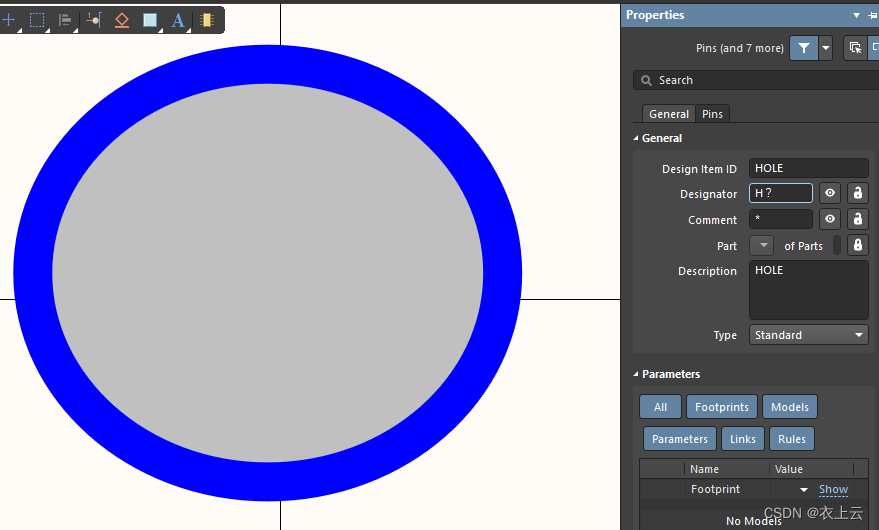

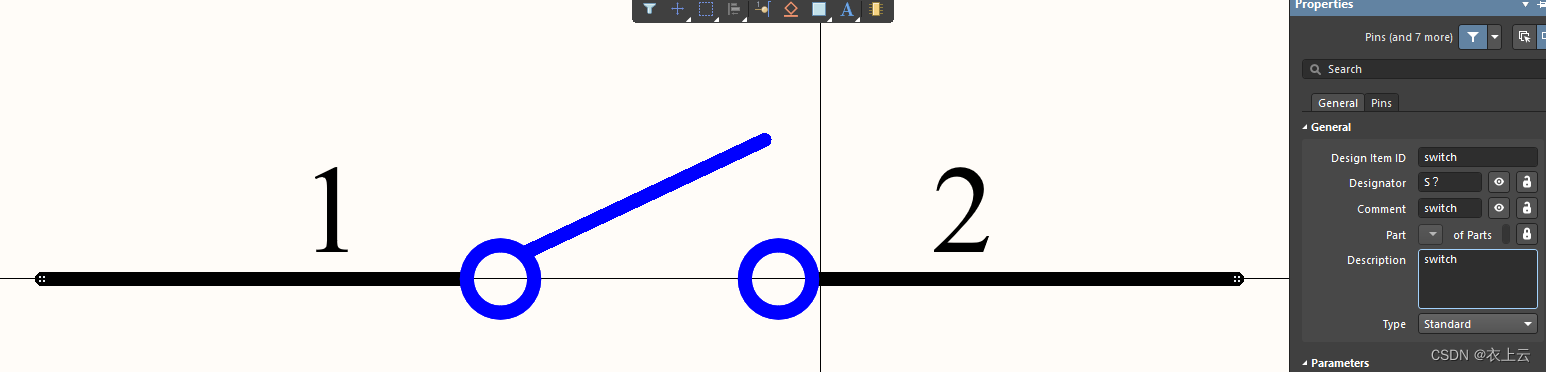

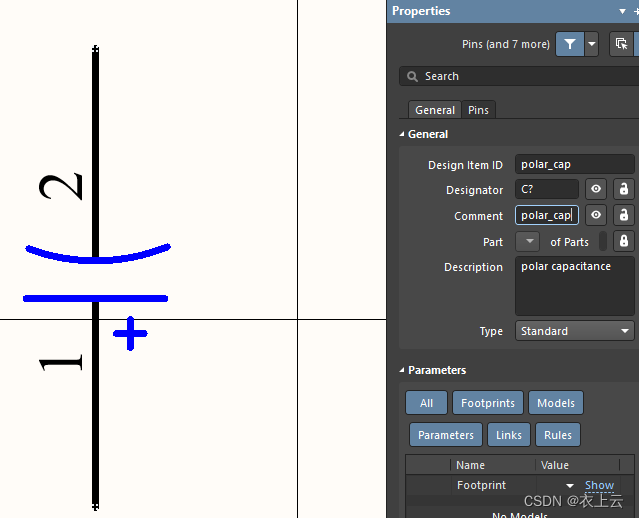

本次还补充了其他一些元件的作图，包括电感、排针、定位孔、极性电容、开关等，其配置如下：
