基于冲击特征提取的旋转机械智能故障诊断（学习记录）

一、摘要

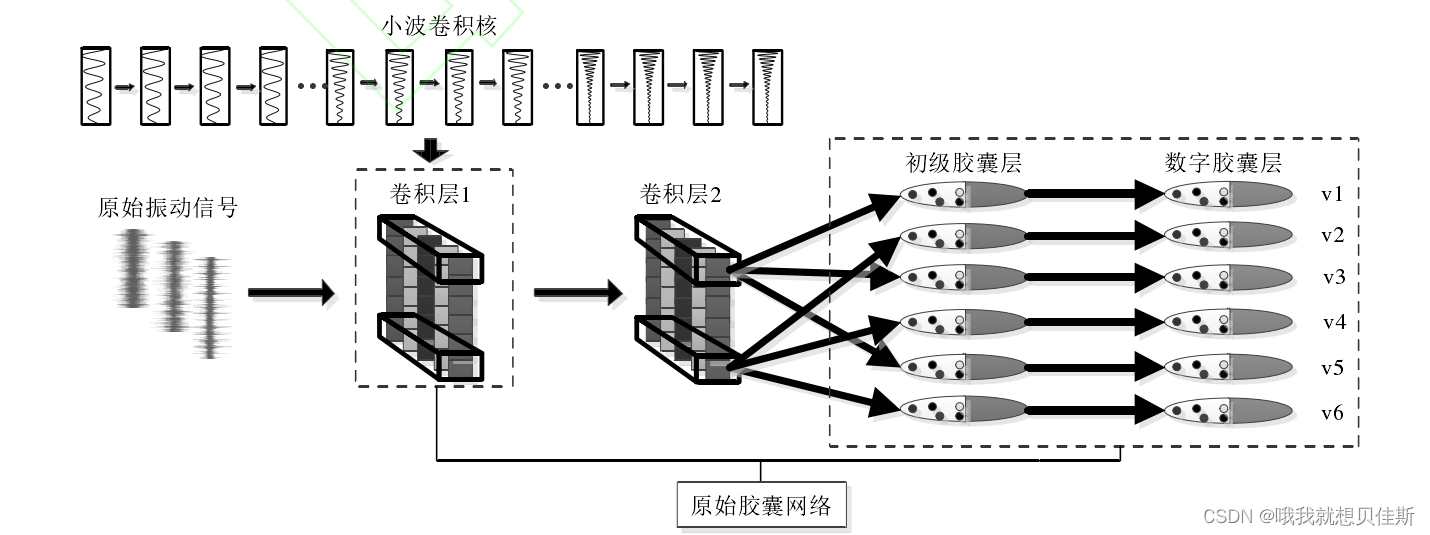

在胶囊网络的架构基础上，将原始故障振动信号作为输入，通过构造首层小波核卷积层，针对性提取冲击故障特征，提高深度学习网络特征提取的可解释性；在小波核卷积层之后扩展一层卷积层，强化首层小波核卷积层提取的特征，将特征经初级胶囊层、数字胶囊层输出分类结果，从而构造了端对端的小波卷积胶囊网络模型。

二、冲击特征提取胶囊网络模型（IF-CAPS）

 2.1Laplace小波卷积层

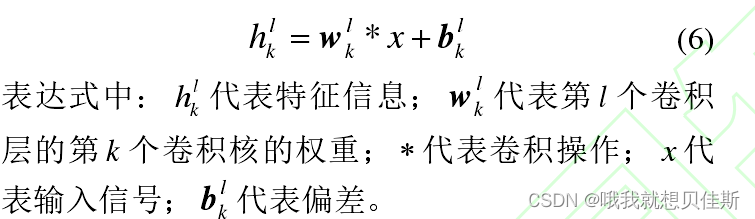

标准卷积层采用随机初始化卷积核与输入信号的高度和宽度进行卷积，其表达式为

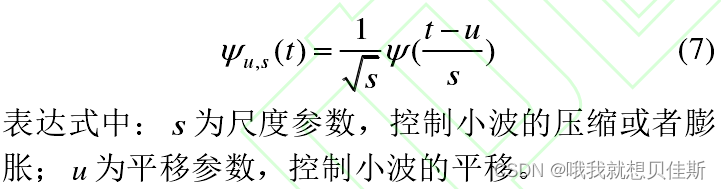

为了增强网络模型对齿轮、轴承故障特征提取的可解释性，将小波与卷积网络相结合，针对性提取故障振动信号中的冲击特性。 小波是一种著名的信号处理方法，一般的小波基函数表达式如下：

Laplace小波的波形是一种单边指数衰减的复指数小波，它具有和故障振动信号冲击响应一样的单边衰减特性，对振动信号冲击特征敏感。

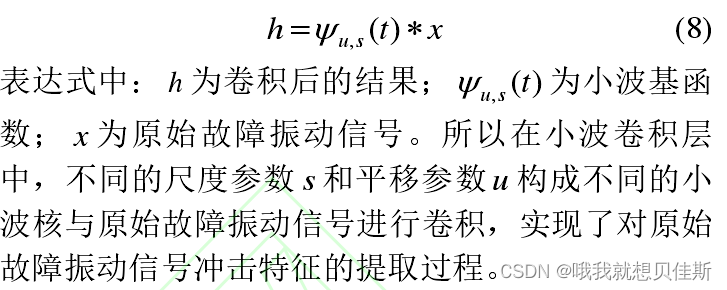

小波卷积核层由不同尺度参数和平移参数的小波核组成，它用预定义的基函数执行卷积操作，并且只依赖于两个可学习的参数s和u，其计算表达式为：

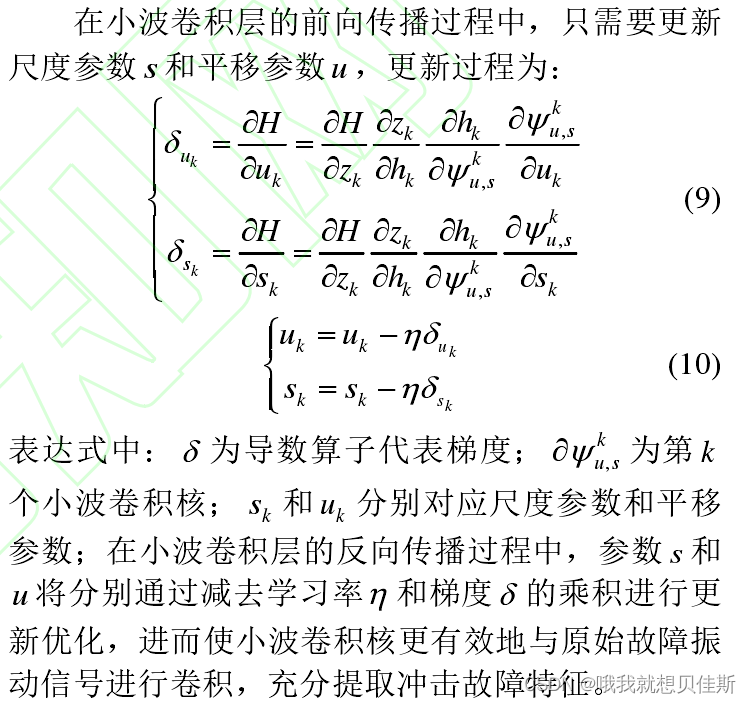

 在小波卷积层前向传播过程中，只需要更新尺度参数s和平移参数u，更新过程为：

2.2扩展卷积层

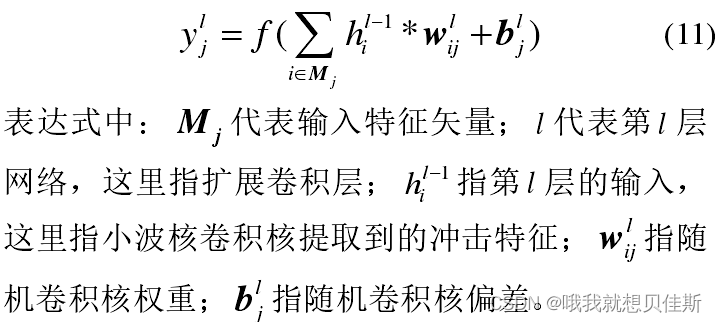

在首层小波核卷积后进行卷积层扩展，可以进一步强化小波卷积层提取的特征信息，使特征信息变得进一步全局化，扩展卷积层表达式为：

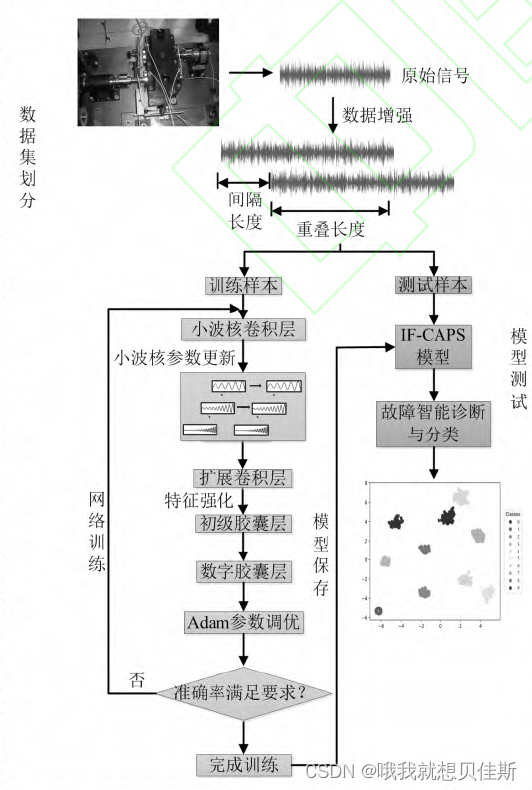

2.3IF-CAPS模型诊断流程
