【计算机组成原理】实验3：存储器读写和总线控制

---

一、实验目的

1. 掌握半导体静态随机存储器RAM的特性和使用方法。
2. 掌握地址和数据在计算机总线的传送关系。
3. 了解运算器和存储器如何协同工作。

二、预习要求

预习半导体静态随机存储器6116的功能 。

三、实验设备

EL-JY-II型计算机组成原理实验系统一套，排线若干。

四、电路组成

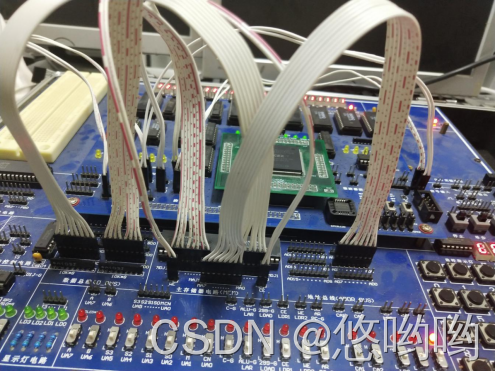

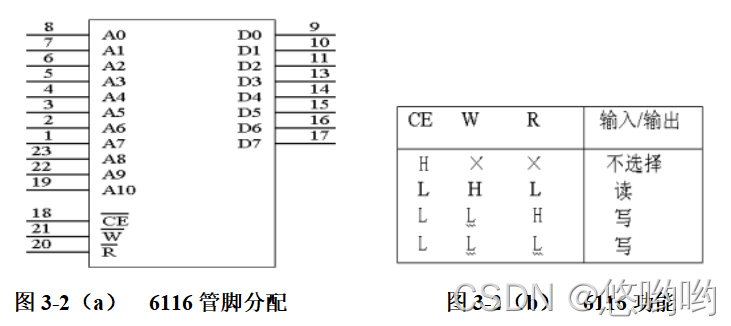

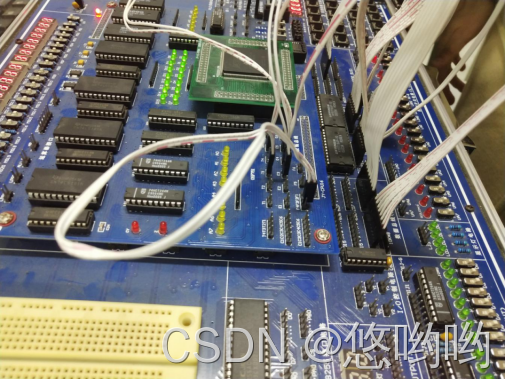

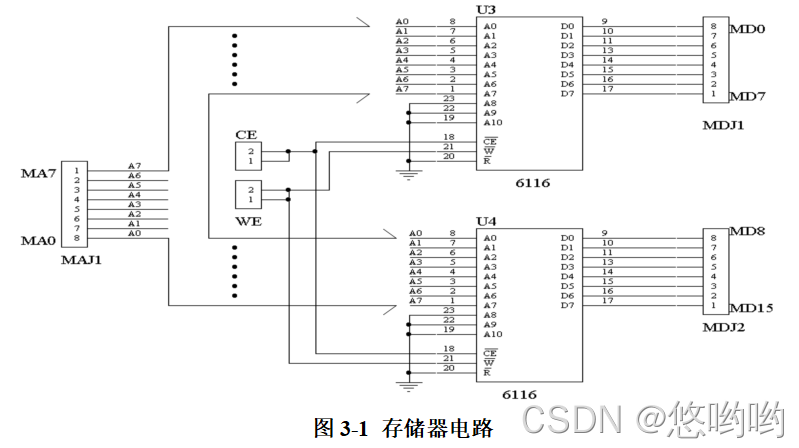

电路图见图3-1，6116的管脚分配和功能见图3-2。

五、工作原理

  实验中的静态存储器由2片6116（2K×8）构成，其数据线D0_{D15接到数据总线，地址线A0}A7由地址锁存器74LS273(集成于EP1K10内)给出。黄色地址显示灯A7-A0与地址总线相连，显示地址总线的内容。绿色数据显示灯与数据总线相连，显示数据总线的内容。
  因地址寄存器为8位，接入6116的地址A7-A0，而高三位A8-A10接地，所以其实际容量为28＝256字节。6116有三个控制线，/CE（片选）、/R（读）、/W（写）。其写时间与T3脉冲宽度一致。
  当LARI为高时，T3的上升沿将数据总线的低八位打入地址寄存器。当WEI为高时，T3的上升沿使6116进入写状态。

六、实验内容

  学习静态RAM的存储方式，往RAM的任意地址里存放数据，然后读出并检查结果是否正确。
  注：6116为静态随机存储器，如果掉电，所存的数据全部丢失！

七、实验步骤

Ⅰ、单片机键盘操作方式实验
  注：在进行单片机键盘控制实验时，必须把K4开关置于“OFF”状态，否则系统处于自锁状态，无法进行实验。
1.实验连线：

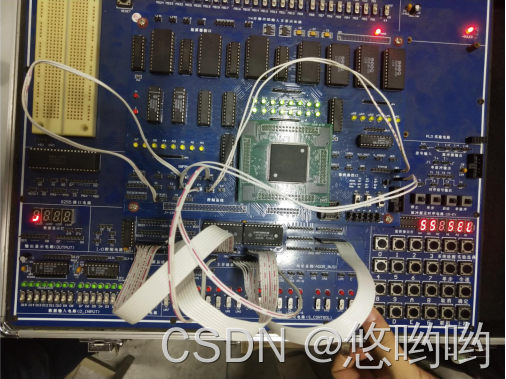

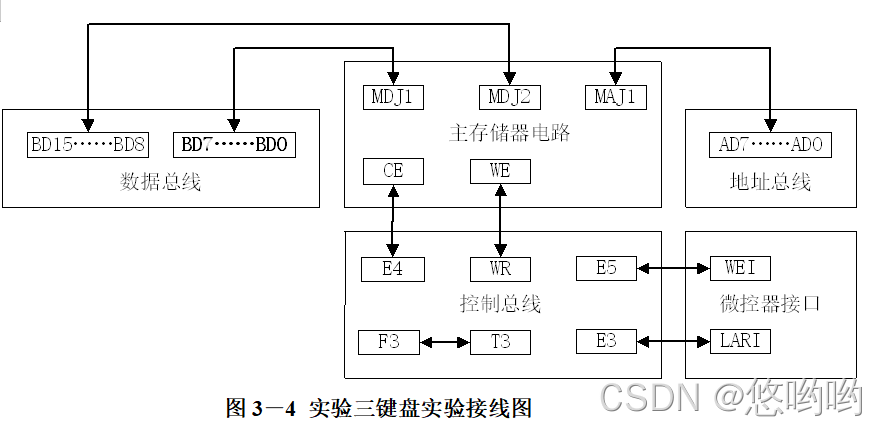

  实验连线图如图3－4所示。
  连线时应按如下方法：对于横排座，应使排线插头上的箭头面向自己插在横排座上；对于竖排座，应使排线插头上的箭头面向左边插在竖排座上。(注意：F3只用一个排线插头孔）

2．写数据：
(1)拨动清零开关CLR，使其指示灯显示状态为亮—灭—亮。
(2)在监控指示灯滚动显示【CLASS SELECt】时按【实验选择】键，显示【ES–_ _ 】输入03或3，按【确认】键，监控指示灯显示为【ES03】，表示准备进入实验三程序，也可按【取消】键来取消上一步操作，重新输入。再按【确认】键，进入实验三程序。
(3)监控指示灯显示为【CtL= - -】，输入1,表示准备对RAM进行写数据，在输入过程中，可按【取消】键进行输入修改，按 【确认】键。

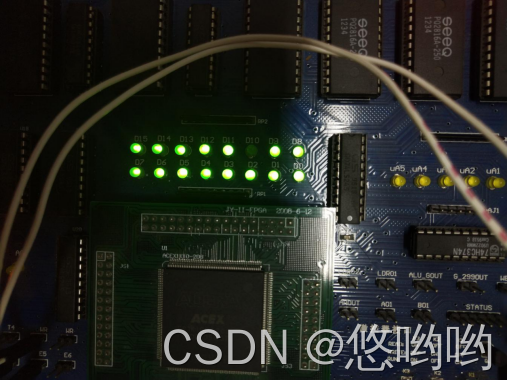

(4)监控指示灯显示【Addr- -】，提示输入2位16进制数地址，输入“00”按【确认】键，监控指示灯显示【dAtA】，提示输入写入存储器该地址的数据（4位16进制数），输入“3344”按【确认】键，监控指示灯显示【PULSE】，提示输入单步，按【单步】键，完成对RAM一条数据的输入，数据总线显示灯（绿色）显示“0011001101000100”，即数据“3344”，地址显示灯显示“0000 0000”，即地址“00”。

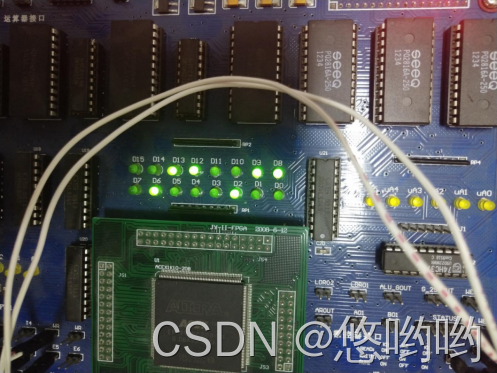

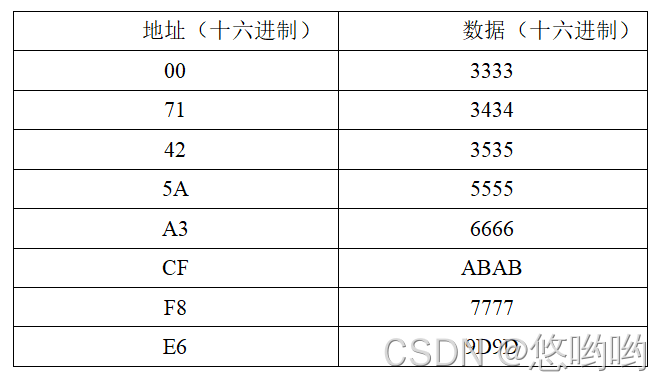

(5)监控指示灯重新显示【Addr- -】，提示输入第二条数据的2位十六进制的地址。重复上述步骤，按表3－1输入RAM地址及相应的数据。

3．读数据及校验数据：
（1）按【取消】键退出到监控指示灯显示为【ES03】，或按【RST】退到步骤2初始状态进行实验选择。
（2）拨动清零开关CLR，使其指示灯显示状态为亮—灭—亮。在监控指示灯显示【ES03】状态下，按 【确认】键。
（3）监控指示灯显示为【CtL= - -】，输入2,表示准备对RAM进行读数据，按【确认】键。
（4）监控指示灯显示【Addr- -】，提示输入2位16进制数地址，输入“00”，按【确认】键，监控指示灯显示【PULSE】，提示输入单步，按【单步】键，完成对RAM一条数据的读出，数据总线显示灯（绿色）显示“0011001101000100”，即数据“3344”，地址显示灯显示“0000 0000”，即地址“00”。
（5）监控指示灯重新显示【Addr- -】，重复上述步骤读出表3－1的所有数据，注意观察数据总线显示灯和地址显示灯之间的对应关系，检查读出的数据是否正确。
  注：6116为静态随机存储器，如果掉电，所存的数据全部丢失！

八、实验报告要求

1、实验记录：所有的运算结果，故障现象及排除经过；

2、实验过程：

1.连线

2.写地址71 数据3344

3.读地址F8 数据7777

---

总结

  通过本次实验，我掌握了半导体静态随机存储器RAM的特性和使用方法，还有地址和数据在计算机总线的传送关系，同时了解了运算器和存储器如何协同工作。也增加了自己的动手能力，还有自己的理解能力。知道通过自己的方式来解决问题。
