本文介绍STM32F1系列微控制器中IO口的配置模式，包括模拟输入、浮空输入等，并提供查找手册的方法帮助快速了解各模式的应用场景。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在学习嵌入式的过程中，几乎所有的外设功能配置都需要先对 IO 口进行配置，但是面对如此多的外设，具体配置成那种模式，很多人都一直都是死记硬背（关键还记不住）今天我就带大家了解一下，IO口的配置模式。(以STM32F1为例，其他同理)

首先，授人以鱼不如授人以渔，网上的说明再详细，哪能有官方手册上的说明详细？花费大量篇幅讲解各个模式，还不如教大家，怎么查。

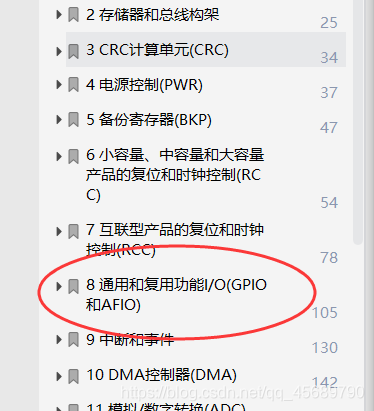

首先，以下信息都来源于这个位置：
在这里插入图片描述
没错，这就是手册的目录，很多人不习惯看手册，但是答案都在这里面。

一、STM32中IO口可以配置成的模式有哪些？

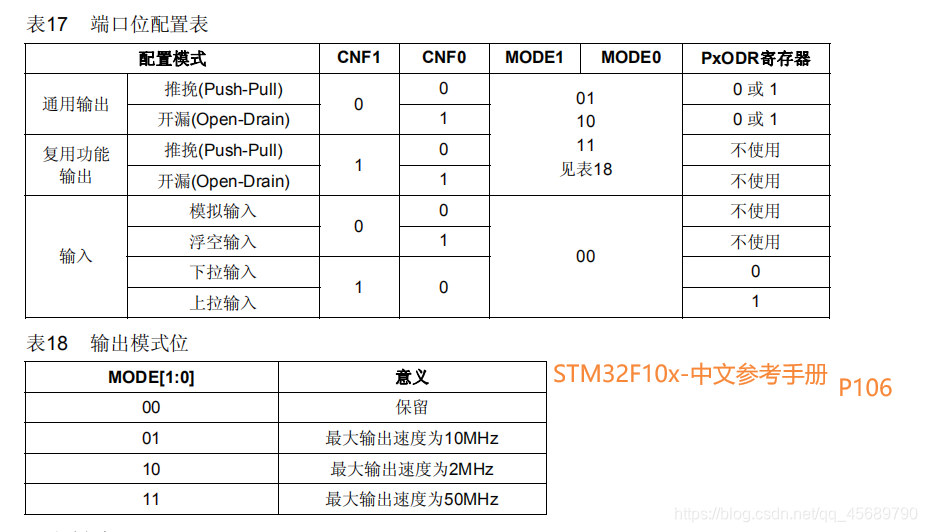

在这里插入图片描述

typedef enum  //固件库中 模式结构体
{ GPIO_Mode_AIN = 0x0,  		//模拟输入
  GPIO_Mode_IN_FLOATING = 0x04,	//输入浮空
  GPIO_Mode_IPD = 0x28,			//输入下拉
  GPIO_Mode_IPU = 0x48,			//输入上拉
  GPIO_Mode_Out_OD = 0x14,		//开漏输出
  GPIO_Mode_Out_PP = 0x10,		//推挽式输出
  GPIO_Mode_AF_OD = 0x1C,		//开漏复用功能
  GPIO_Mode_AF_PP = 0x18		//推挽式复用功能
}GPIOMode_TypeDef;
