电感的充放电过程

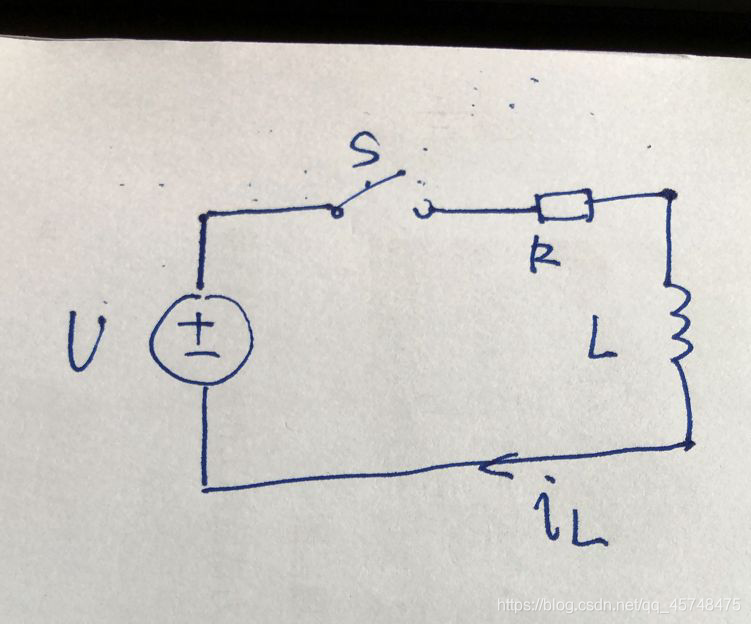

看这个电路，当开关s闭合后，电感上电流会是什么样的变化呢？

我们回忆下电感的电量关系，ul=Ldi/dt（说明电流变化会造成电感上产生自感电动势）

那么，这个电路最终的电流应该是U/R，但是s刚闭合时候，电流从0开始变化，如果变化太快，电感会产生较大的电动势来阻碍这个变化，所以不可能一下子电流就达到U/R，所以，电流也是要经过一个过渡过程才行

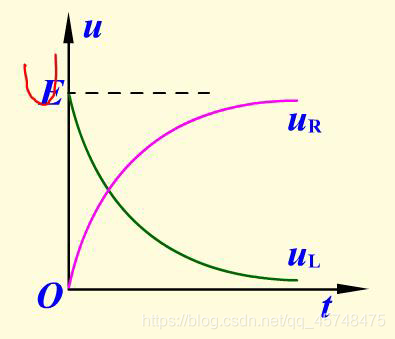

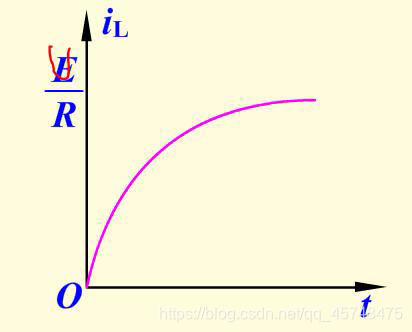

RL电路充电时，电感两端的电压按指数规律下降，而电感中电流和电阻两端的电压按指数规律上升

（其中，E=U）

那么我们发现，RL电路电流变化与RC电路的电压变化很相像，不同的是电容充放电，tao（决定充放电的时间常数）=RC，而RL电路，电流的充电tao=L/R

如果说电容的存在让电压不能突变，那么电感的串联，就让电流不能突变了

在一般电路中，想让电压稳定，可以并联电容来稳压，想让电流稳定，可以串联电感来稳流

电感在电路中的应用：如继电器、扼流圈、变压器等

如果给电感突然断流，会出现什么情况呢？？？

看看电量关系，发现会产生很大的电动势
在这个电路中，当开关三极管突然关断时候，电感电流很快变0，产生很大电动势

按照楞次定理，这个电动势的方向是上负下正，与电源电压叠加，太大的话，有可能把三极管击穿炸掉

怎么办？？？

我们一般就加个二极管，称为续流二极管

加上二极管，继电器通电时候，电流从上往下，二极管不起作用。一旦断开，继电器电感产生电动势，会让二极管导通，继续有电流，就不会有太大电动势。而且，这个电流会通过电感里的电阻耗电，把电感储能消耗掉，电流很快变成0。

电感线圈是铜丝绕制的，所以有电阻，一般线圈可以等效为电感串联一个电阻

这些RC、RL充放电电路，我们称为一阶电路，一阶的意思，是指列写电路方程是一阶的常微分方程

对于一阶电路的过渡过程，有没有一个简单的方法来分析计算呢？

三要素：初值、最终值、时间常数套

例如，我们想知道uc怎么变化，只要知道uc（0+）这个初始值、uc（8无穷大）这个最终值，还有时间常数套，就可以知道怎么变化，而且可以写出其表达式
zQ4NDc1,size_16,color_FFFFFF,t_70)
要注意，这个三要素法只适合一阶电路

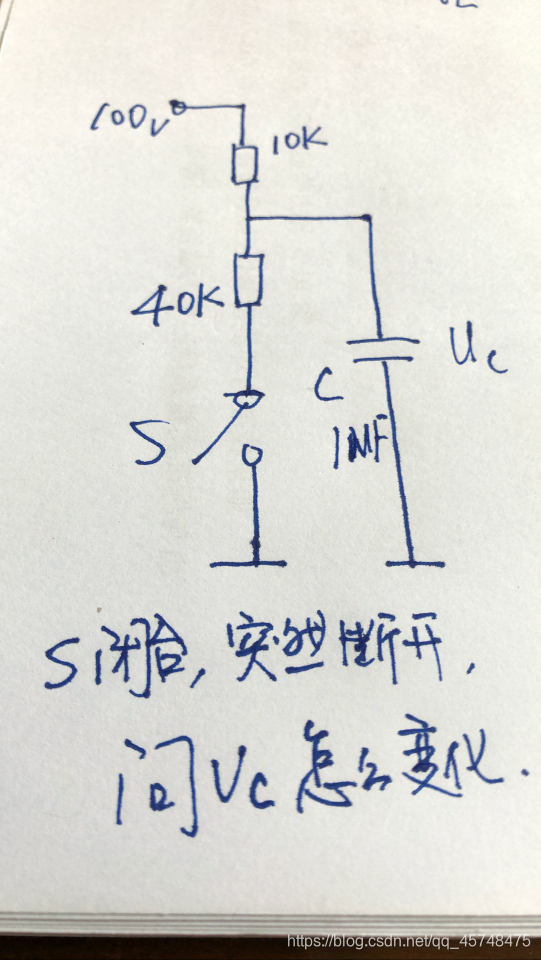

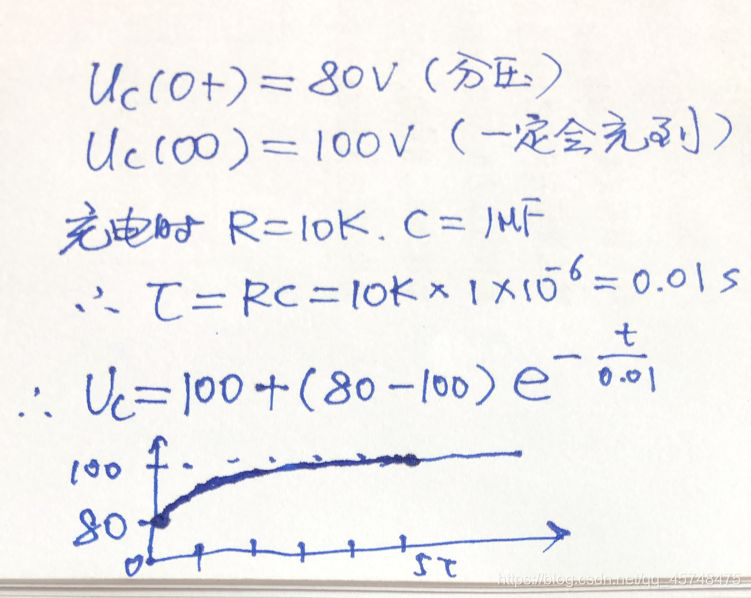

三要素法来求，s原来闭合，后来突然断开，问断开后uc的表达式和曲线？？*

问：当断开0.03秒的时候，Uc为多少？
解：0.03秒是3个tao，任务量是20V，3个tao完成了95%，则80+20*95%=99V
【其实1-e^-3 是0.95，1-e^-2 是0.87，1-e^-1是0.63】

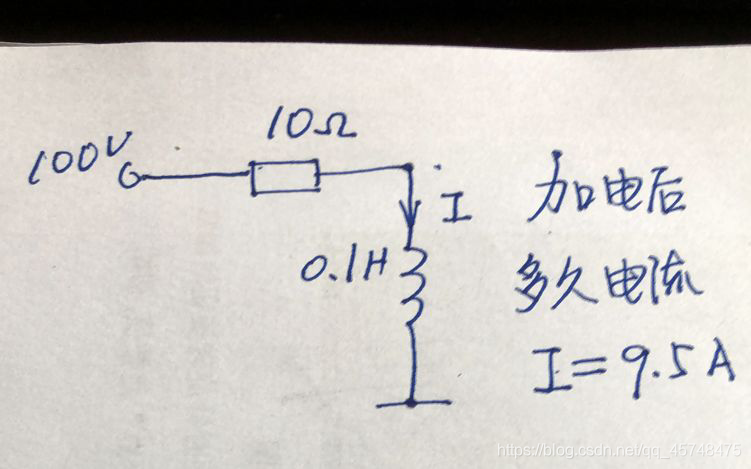

来看这个题
一样的，初始值是0A，最终值10A，tao=0.01s
和上面一样的求解方法。

这一章还有一个知识点，二阶电路，老师说开学了再讲，好想开学*_*（想开学的的第n天！！！）
