Unity UI 笔记

教一下啊呜呜呜

README

一些说明：

Unity 4.6 版本后更新的UI，本文暂时以Unity原生自带UI学习过程做简要记录
多看手册，以官方Document为准：Unity UI: Unity User Interface
慢慢更新，最后一次是2021.9.7

画布Cavans

新建UI后会自动归为Cavans的子集，所有UI元素都应在这个Cavans里拥有三个可选组件 Cavans组件

Render Mode

渲染模式有如下三种
Render Mode

Screen Space - Overlay

直接覆盖在最上层，无论世界中有任何物体，都被会UI覆盖。如果屏幕被调整大小或改变分辨率，画布将自动改变大小来匹配

Screen Space - Camera

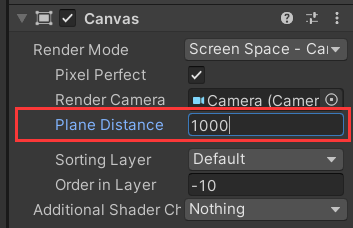

屏幕显示为摄像机的渲染模式，画布被放置在指定摄像机的前面给定的距离位置（对应的距离参数为Plane Distance）

与第一种方式的区别在于在这种模式下，摄像机会影响UI的显示，默认情况如下，与第一种渲染模式是类似的

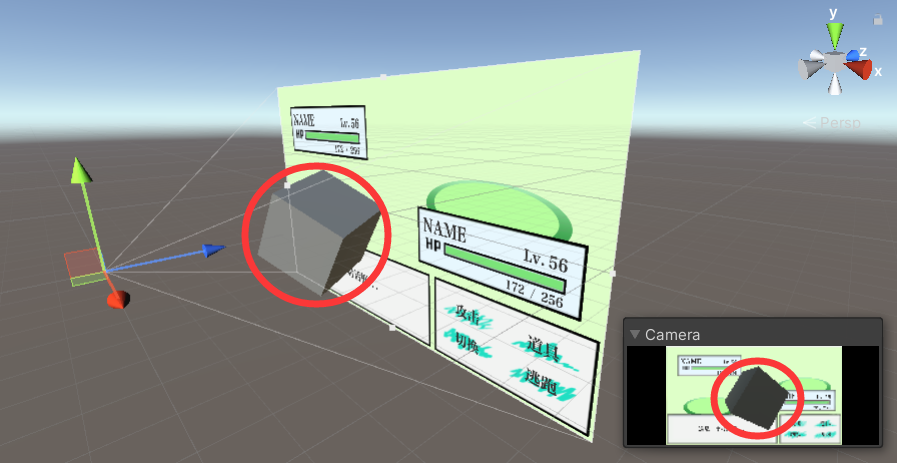

Camera显示模式但是如果在摄像机与画布之间放入一个GameObject，最后将会被渲染。
在这里插入图片描述

World Space
世界空间模式下，UI对象会与其它3D对象一样呈现，可以手动设置其位置来调整前后遮挡关系。（个人觉得用作类似VR选项那样很合适，可用作沉浸式叙事界面）

Canvas Scaler

第二个组件是控制画布缩放的，缩放模式也有三种

Constant Physical Size
根据物理尺寸（设备）自动缩放（一般不用这个）
Constant Pixel Size
Scale With Screen Size
根据屏幕大小缩放，选择这种模式会有一个Reference Resolution参数，设置一个参考宽高比，之后适配会根据这个宽高比进行调整（比如一个1280×720做好的游戏放到一个1920×1080的环境运行，可以很好的适配，因为都是16：9）

但是如果不是常见的比例，就要单独对Canva中所有的UI元素做适配。

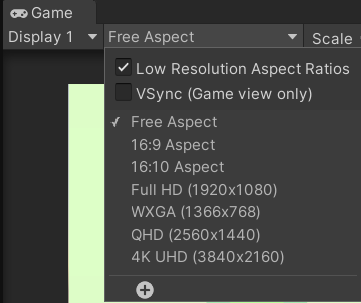

在Game窗口可以看到一些预设的比例比如16:9、16:10等，可以选择在一个初始的比例环境下比如16:9做UI排版，然后在Free Aspect模式下，改变窗口大小，窗口会自动改变比例，在这种模式下测试适配的效果）

Game Frss Aspect

布局Layout

Canvas里所有的UI元素都用一个矩形展示，可以通过Rect Tool调整其大小和位置

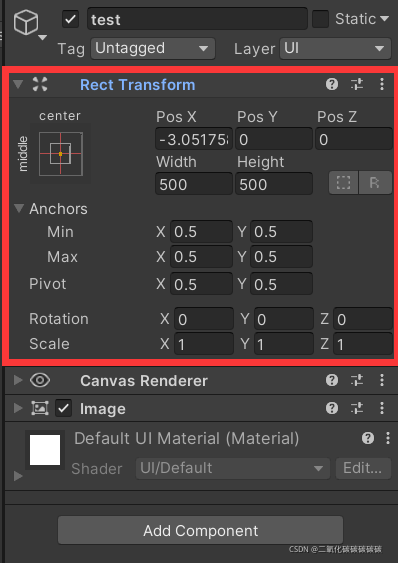

在组件里可看作用一个叫Rect Transform的组件替换了普通GameObject的Transform，位置、旋转和缩放分别是Pos、Rotation和Scale，此外还有宽高、Anchors和Pivot

Pivot

中心点。这个属性是以自身的矩形Rect的左下角为原点（0，0）作为参考，默认是X = 0.5，Y = 0.5，即矩形的中心。参数范围是0~1，对应中心点在某个方向上的占总长度的比例

Anchors

锚点。一开始我挺疑惑的，因为我经常做视频，有一个锚点的概念和前面的Pivot挺像的，这里还有一个锚点让我挺迷糊，捣鼓了一下发现这个锚点可以看作是相对于父对象的，锚点有四个角，分别对应本对象矩形Rect的四个角。当屏幕大小变化时，锚点会跟随父对象的大小变化而改变位置，而锚点到对应四个角的绝对距离不会改变，从而改变本对象的矩形Rect的大小

bottom center anchors_01

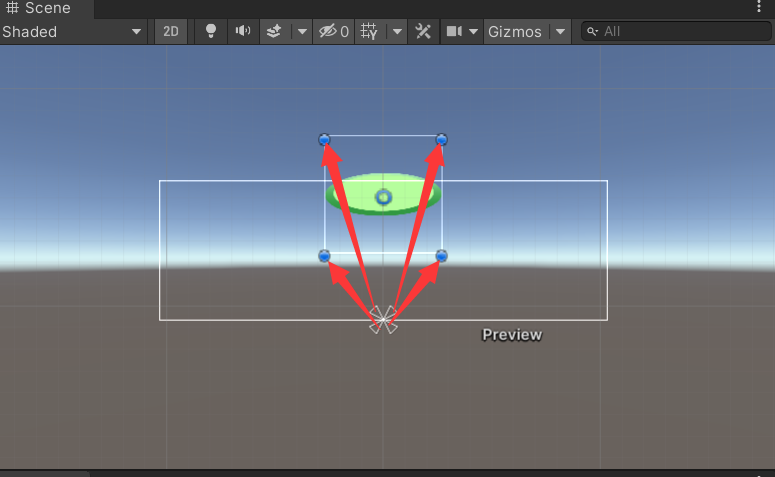

将画布大小下方向上移动时，锚点到对应四个角的绝对距离不会改变

bottom center anchors_02
通过分析和实验后，自己用通俗的话总结一下就是，父对象的大小变化时，锚点会根据其相对位置（可以看作就是父对象的Pivot）变化。变化后，子对象的矩形Rect四个角的位置也对应变化。若锚点除了变化位置外，锚点之间的距离发生了变化，则子对象的矩形Rect会发生对应的缩放。

Unity自带了一些锚点的预设，包括左上，正上方，右上等等，这个预设仅移动锚点
Anchor Presets

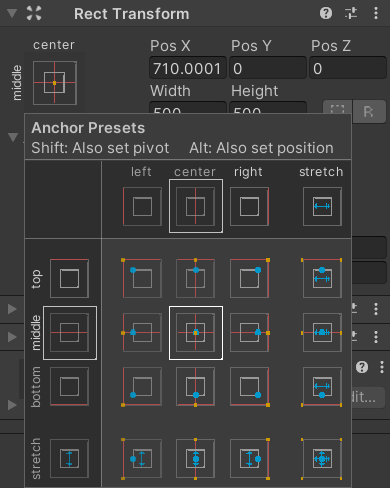

这里有个小tips就是按住Shift后预设会同时移动Pivot
shift Anchor Presets

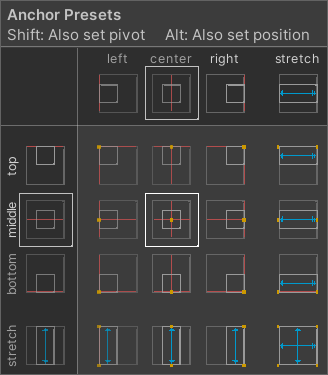

还有一个就是按住Alt会改为将物体本身的位置对齐
Alt Anchor Presets
这个预设的图标已经很形象了，外边的框是父对象，里面的正方形是对象，黄点是锚点Anchors，蓝点是中心点Pivot，黄色的线是允许拉伸的方向

文本 Text

文本除了有默认的字体，大小，样式外还支持富文本Rich Text，可对一段文字中的某一些字符修改特定的样式（颜色，粗斜体，大小等等）
详细Rich Text说明

图像 Image

Image 与 RawImage

在UI中图片有两种一种是Image，另一种是Raw Image。

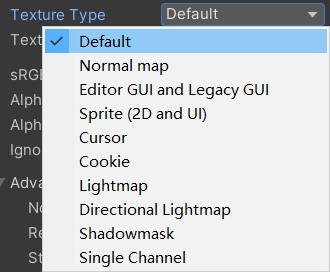

我们可以导入一张png到Unity中，在Texture Type中默认是Default

在Image的Source Image添加图片只支持Sprite类，而Raw Image其它Texture几乎都可以，但是Image更节约性能。官方文档中说大部分时候用Image就行，除非特殊需要才采用Raw Image

Image Type

Image支持4种显示方式Type

简单模式 Simple
默认显示模式
切片模式 Sliced
单张图片在切片模式下，拉伸UI对象矩形Rect会在图片的主拉伸区域缩放，其它区域不变
平铺模式 Tiled
平铺满整个矩形Rect
填充模式 Filled
包括360度填充，180度填充，90度填充，垂直填充，水平填充。（可以利用这个做加载进度条等效果）

效果 Effect

可视的组件可以应用不同

遮罩 Mask
给父对象添加Mask组件，父对象就会Alpha遮罩子对象
投影 Shadow
轮廓 Outline

交互组件 Interaction Components

UI很重要的一环就是“交互”，例如鼠标或触摸以及使用键盘或控制器的交互。交互本身是不可见的，必须在可视化组件的组合下才能正常工作

按钮 Button

属性：（之后不再列举这三项属性）

Interactable： 是否启用
Transition：过渡方式
Navigation

事件：

Property	Function
On Click	当用户点击按钮并释放它时，调用On Click事件

开关 Toggle

类似checkbox，同样也有像 cheakbox group 一样的 toggle group

属性：

Is On：是否勾选
Toggle Transition
Graphic：用于选中标记的图像
Group：所属组（如果有的话）

事件：

Property	Function
On Value Changed	当值改变时调用事件

滑块 Slider

重要属性：

Fill Rect：填充矩形
Handle Rect：把柄矩形
Direction：方向
Whole Numbers：整数（不允许小数）
Value：值

事件：
On Value Changed 同上

滚动条 Scrollba

重要属性：

Fill Rect：填充矩形
Handle Rect：把柄矩形
Direction：方向
Size：大小
Number Of Steps：一次滚动的条数

事件：
On Value Changed 同上

下拉框 Dropdown

属性：

Template：模板
Caption Text：标题文本
Caption Image：标题图片

事件：
On Value Changed 同上

输入框 Input Field

事件：

Property	Function
On Value Changed	当值改变时调用事件
End Edit	当用户通过提交或单击某个从Input Field移除焦点的地方完成文本内容编辑时调用

滚动视图 Scroll View

重要属性：

Viewport
Horizontal Scrollbar
Vertical Scrollbar
Visibility：是否应该在不需要时自动隐藏，以及可选地扩展视口

事件：
On Value Changed 同上

一些效果及实现思路 Samples

血条及跟随

血条制作
血条的制作利用Slider，如果是自定义缩放会产生变化的血条，则需要在 Fill 里把 Image 的 Image Type 修改为填充模式 Filled，下面 Fill Amount 的值与 Slider 的 Value 的值对应
跟随
一种方法是将 Canvas 的渲染模式 Render Mode 改为世界空间 World Space ，然后将 UI 作为一个世界空间的物体，让其坐标与被跟随者坐标相等，使用 LookAt() 方法可让血条一直对着摄像机

	Void Update(){
		transform.LookAt(target);	//target : 被跟随者
		}

另一种方法是在 Screen Space - Camera 模式下，将被跟随者的世界坐标转化成屏幕坐标后，赋值给 UI 的屏幕坐标

int offset_HP = 2;	//偏移量，相对于被跟随者的中心位置
Hp_Slider.transform.position = Camera.main.WorldToScreenPoint(transform.position + Vector3.up * offset_HP);

文本打字机

利用Substring()函数用子字符串随着时间逐渐变化实现打字机效果。

类型	变量	含义
float	time_interval	时间间隔
string	words	要打字的文本（即最终要显示的文本）
Text	myText	UI对象Text
int	currentPos	当前打字的位置
bool	isTyping	是否正在打字

所以思路就是在Update()中更新计时器，超过时间间隔则赋值 myText.text = words.Substring(0, currentPos)，再让 currentPos 后移，计时器归零

//打字机效果
    void Update()
    {
    	if(!isTyping)
    	{
	    	timer += Time.deltaTime;
	    	if (timer >= time_interval )
	    	{
	    		myText.text = words.Substring(0, currentPos);
	    		currentPos++;
	    		timer = 0;
	    		if (currentPos >= words.Length)
	    		{
	    			myText.text = words;
	    			isTyping= false;
	    			timer = 0;
	    			currentPos = 0;
	    		}
	    	}
		}
    }
