example

\documentclass{article}
\usepackage{amsmath}
\usepackage{xeCJK}

\begin{document}

$$
    P_{r - j} =
       \begin{cases}
          0123   &  \text{if $r - j$ is odd,} \\
          a! \, (-1)^{(r - j)/2}
           &  \text{if $r - j$ is even.}
       \end{cases}
$$


\begin{equation}
 P_{r - j} =
    \begin{cases}
       0   &  \text{if $r - j$ is odd,} \\
       r! \, (-1)^{(r - j)/2}
        &  \text{if $r - j$ is even.}
    \end{cases}
\end{equation}

\begin{equation}
f(x) =\begin{cases}
       1   &  \text{如果x为有理数,} \\
       2
           &  \text{如果x为无理数,}\\
       0   &  \text{其他.}
    \end{cases}
 \end{equation}

\begin{gather}
\raisetag{-10pt}
\text{The sign function: \ }
\mathcal{S}(x) =  \begin{cases}
                    -1   &  x < 0 \\
                        0   &  x = 0 \\
                        1   &  x > 0
                    \end{cases}
   \end{gather}

\end{document}

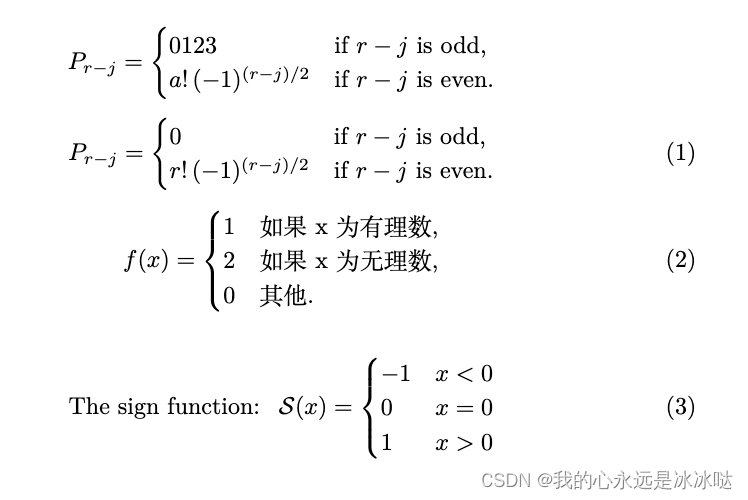

结果如下：
在这里插入图片描述
注意这个begin cases的使用, 我还是第一次遇到这个，可以多加学习

此外在draw.io中可以使用 $b e g in c a ses$ 的语法，但是不能使用begin array的东西，看下面的例子

$$M(i^{v_j},k^{v_l}) =\begin{cases}1, \lnot (i,k \in \mathrm H
),\\ |Q_{ik}-S^*(i^{v_j},k^{v_l})|^\beta,  others.\end{cases}$$

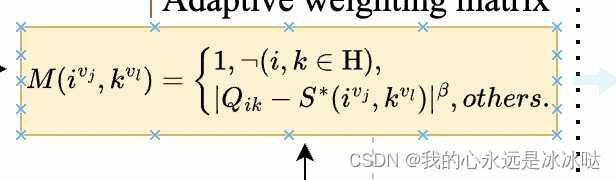

这里是可以的，结果如下
在这里插入图片描述

但是这个draw.io对于复杂的公式只能手写，复制其中的代码是不行的，就很莫名其妙
