具有约束关系的逻辑函数化简

约束项和约束条件

• 概念
  约束项： 不可能出现的取值组合所对应的最小项；
  任意项： 出现以后函数的值可任意规定的取值组合所对应的最小项；
  无关项： 约束项和任意项的统称。

引例：假设用A、B、C三个按钮分别去控制一个计算器的加法、减法和乘法三种操作，由于计算器在某一时刻只能进行一种操作，所以不允许两个或两个以上按钮同时按下。规定按下为“1”，未按下为“0”，结果用Y表示，有结果为“1”，无结果为“0”，分析该逻辑问题。
解：列真值表分析：

A    B    C	Y
0    0     0	0
0    0     1	1
0    1     0	0
0    1     1	x
1    0     0	1
1    0     1	x
1    1     0	x
1    1     1	x

则有约束项：011、101、110、111不会出现的最小项组合，即：$\overline{A}$BC、A$\overline{B}$C、AB$\overline{C}$、ABC.
约束条件： 由约束项加起来构成的值为0的逻辑表达式。
由上例：
标准与或式：

$\overline{A}$BC + A $\overline{B}$C + AB $\overline{C}$ + ABC = 0
$\sum$d(3, 5 ,6, 7)

最简与或式：

AB + BC + AC = 0

约束项在卡诺图和真值表中用“×”来标记，在逻辑式中则用字母d或m_d，表示。

无关项在化简逻辑函数中的应用

化简具有无关项的逻辑函数时，如果能合理利用这些无关项，一般都可得到更加简单的化简结果。
为达到此目的，加入的无关项应与函数式中尽可能多的最小项（包括原有的最小项和已写人的无关项）具有逻辑相邻性。
合并最小项时，究竟把卡诺图中的×作为1（即认为函数式中包含了这个最小项）还是作为0（即认为函数式中不包含这个最小项）对待，应以得到的相邻最小项矩形组合最大、而且矩形组合数目最少为原则。
例如：
用卡诺图化简逻辑函数Y = F(A , B , C) = AC + $\overline{A}$ $\overline{B}$C + $\overline{B}$ $\overline{C}$，约束条件为$\overline{B}$ $\overline{C}$ = 0。

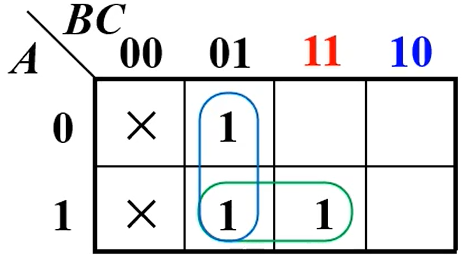

若不考虑约束项：

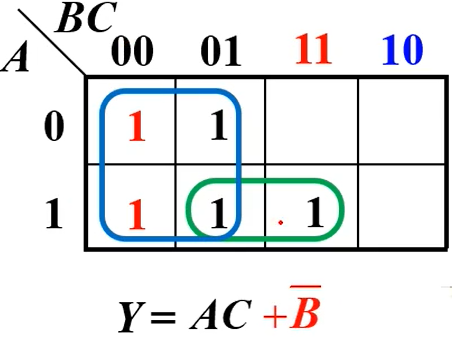

考虑约束项：

例如：
用卡诺图化简逻辑函数Y = F(A , B , C) =$\sum$m(3, 6 ,8, 10,13) + $\sum$d(0, 2, 5 , 7, 11, 12, 15)

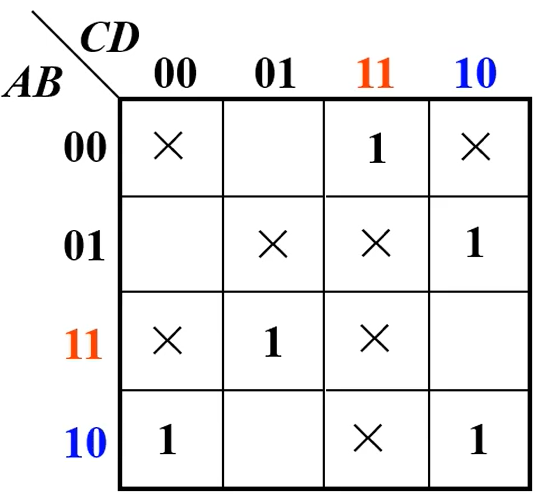

解： 画出函数Y的卡诺图

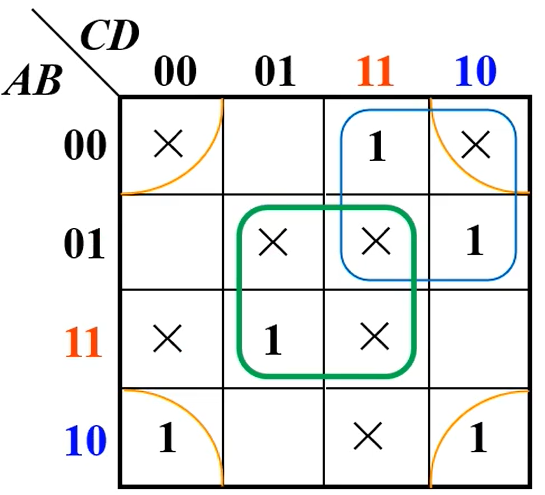

画出卡诺圈

写出最简与或式

Y = BD + $\overline{A}$C + $\overline{B}$ $\overline{D}$

最后加上约束条件
注意：应把所有的“1”画在卡诺圈内，而不是“x”。
