自适应音频电压放大器

一、题目描述

基本指标:额定负载1kΩ下,当输入电压|ui|峰值低于50mV 时,放大倍数自动设为100 倍,
否则放大倍数自动设为10 倍,最大误差±5%。输入阻抗≥10kΩ,输出阻抗≤100Ω。
其他要求:测取通频带曲线,验证带宽。

二、设计思路

1、放大器设计

采用NE5532芯片搭建一个放大10倍和一个放大一百倍的电路。

2、判断设计

采用峰值检波电路判断输入信号的峰值,采用LM339比较器与一个基准电压值进行判断,采用CD4053模拟开关控制信号输出。

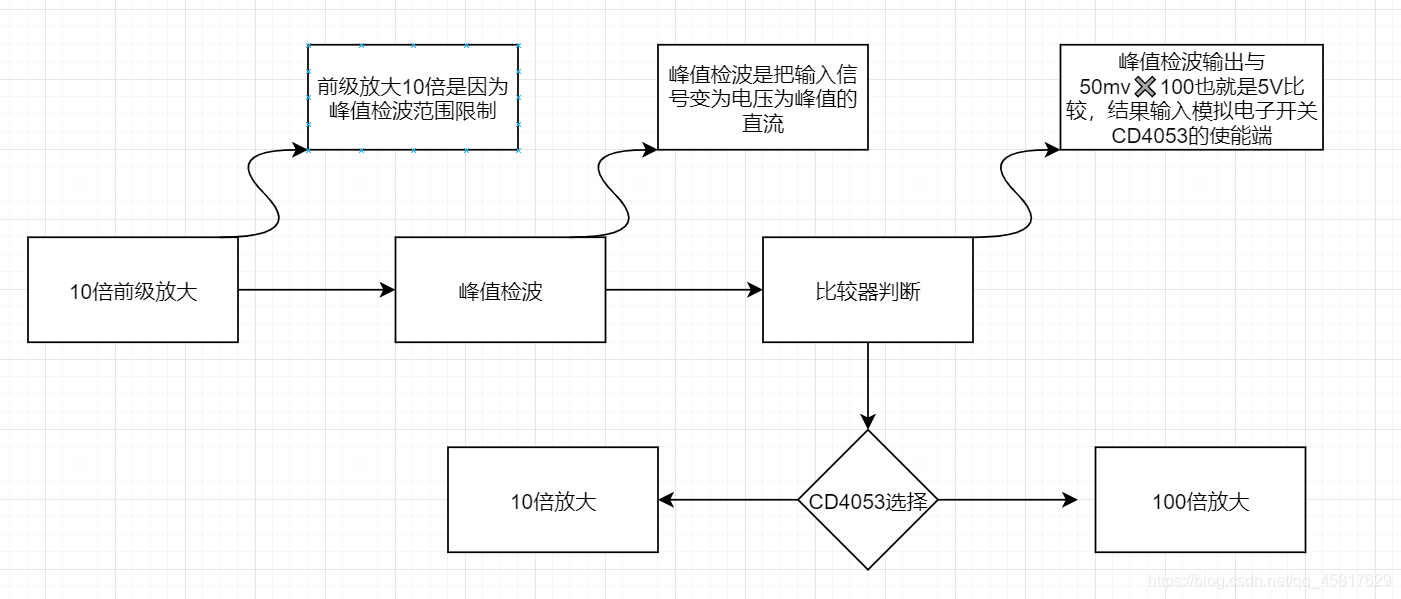

3、流程图

流程图
Ps:比较器解释那一块应该是50mV×10=500mV作比较。

三、电路设计

1、放大器设计

采用的是非常基础的放大器设计,如果想要达到更好的要求,如:小信号输入、高频等,则需更换芯片重新设计。

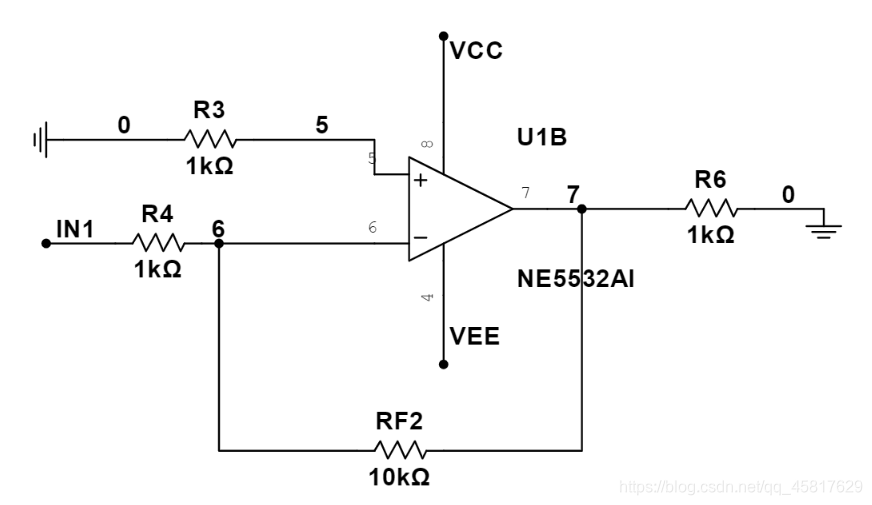

1、10倍放大原理图

请添加图片描述

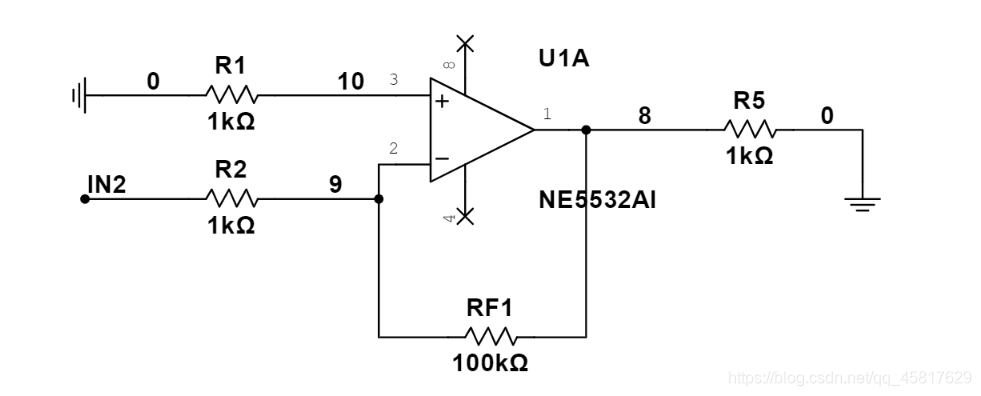

2、100倍放大原理图

请添加图片描述

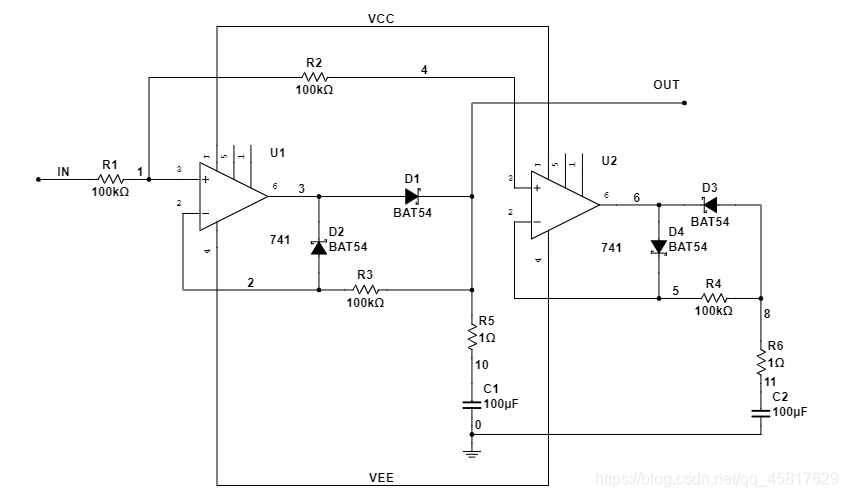

2、峰值检波设计

请添加图片描述
使用的是UA741运放芯片与BAT54肖特基二极管搭建峰值检波电路。但是此电路峰值检波时收敛时间较长,且峰值检波范围有限制。

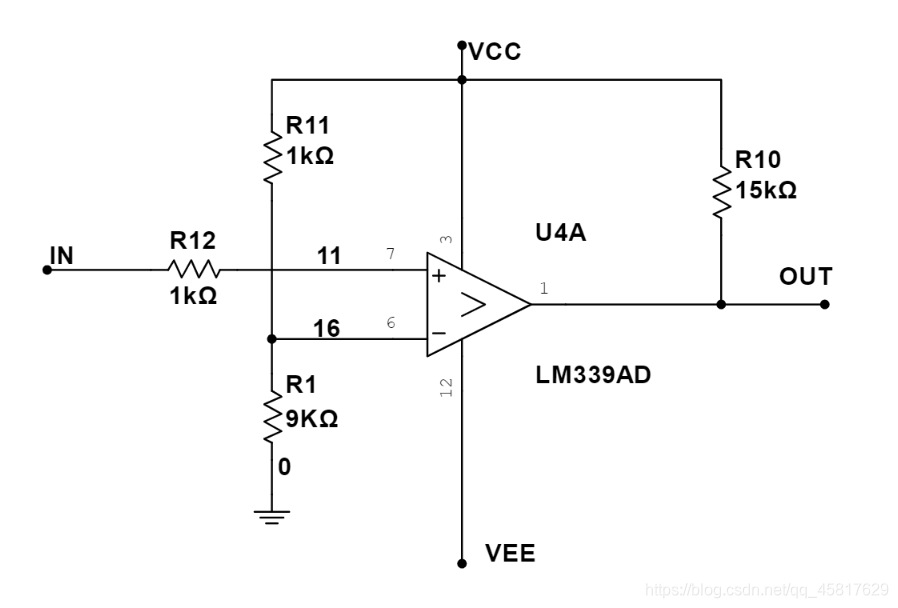

3、比较器设计

请添加图片描述
采用LM339芯片搭建单门限比较器,V_REF由电源电压经过电阻分压得到。

4、模拟开关设计

在这里插入图片描述

四、仿真结果

采用Multisim软件进行仿真,仿真结果能够完美实现题目要求。仿真文件链接已上传,也可以按照三中所给电路图自行搭建。

五、总结

该课题较为简单,看到题目后大概花费了四个小时的时间进行总体框架搭建与仿真运行。前级10倍放大后信号可以分为两路,一路进行判断,另一路接到CD4053芯片输入,这样模拟开关一路可以直接输出放大十倍的信号,另一路再接一个放大十倍的电路;或者由输入信号接到CD4053输入,由模拟开关选择信号进入十倍放大还是100倍放大。总的来说对于此次设计还算满意,欢迎大家提出更好的改进方法。\(^ ▽ ^)/!
