设计100倍同向放大电路

已于 2023-08-18 15:28:56 修改
阅读量5.3k 收藏 13
点赞数 1
分类专栏： 模拟电路 文章标签： 负反馈放大电路 共射放大电路
于 2022-02-15 20:12:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_38345163/article/details/122931180
版权

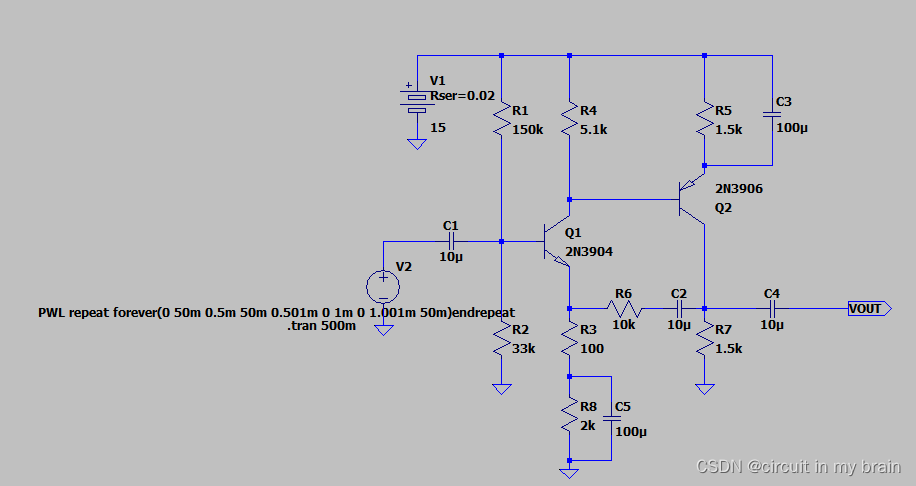

电路如下图所示：输入信号频率1kHz，幅度50mV，

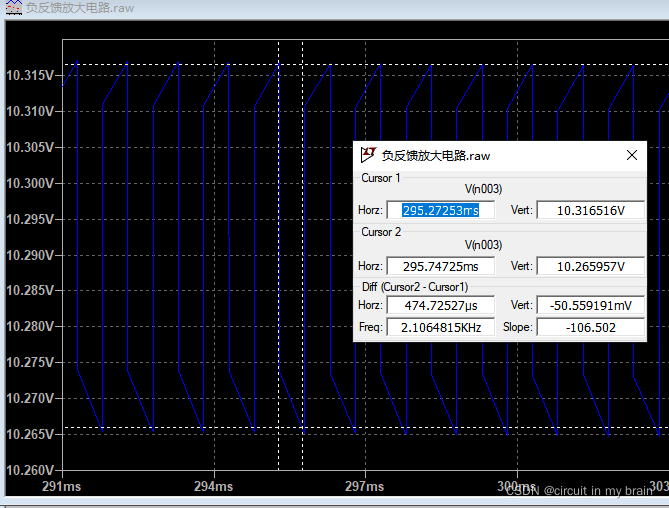

首先我们根据共射放大电路的分析会有一些问题，在Q1构成的共射放大电路中，我们已经知道了放大倍数为R4 / R3 = 5.1K / 100Ω = 51，那么在Q1的集电极测得的信号幅度应该是2.5Vpp，那么我们实际测得的结果如下，信号幅度只有50.5mV左右，并不是我们猜想的2.5Vpp，我们可以注意道这个共射放大电路中Q1的射极从输出这里引入到了一个反馈的信号。
