LCD1602液晶显示屏使用原理

文章目录

• • 1.1、实物与仿真图
  • 1.2、LCD1602引脚
  • 1.3、命令
  • 1.4、基础操作
  • 1.5、举例

1.1 实物与仿真图

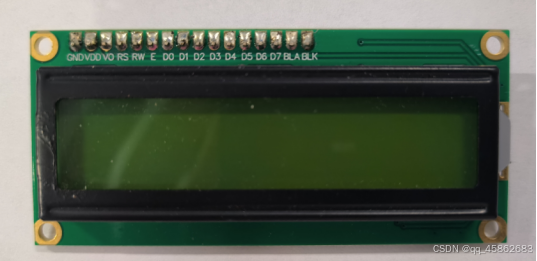

实物图

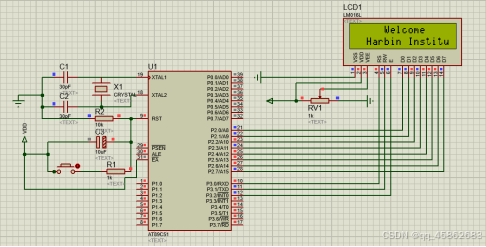

仿真原理图

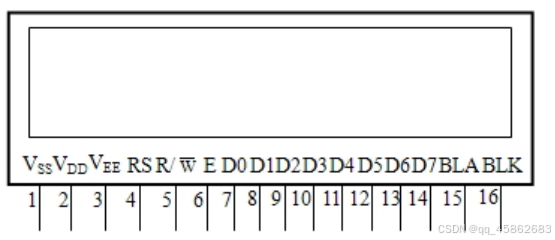

1.2 LCD1602引脚

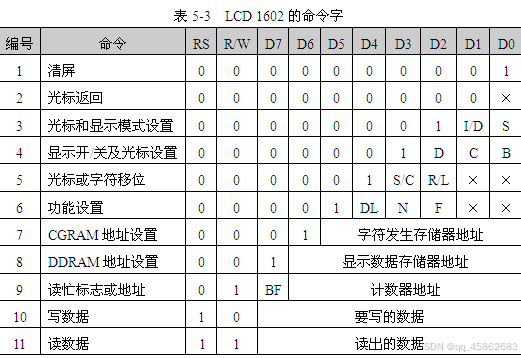

1.3、命令

• 命令1：清屏，光标返回地址00H位置（显示屏的左上方）。

• 命令2：光标返回到地址00H位置（显示屏的左上方）。

• 命令3：光标和显示模式设置。

  D1——I/D—地址指针加1或减1选择位。

  I/D=1，读或写一个字符后地址指针加1；

  I/D=0，读或写一个字符后地址指针减1。

  D0——S—屏幕上所有字符移动方向是否有效的控制位。

  S=1当写入一字符时，整屏显示左移（I/D=1）或右移（I/D=0）；

  S=0整屏显示不移动。

• 命令4：显示开/关及光标设置。

  D2——D—屏幕整体显示控制位，D=0关显示，D=1开显示。

  D1——C—光标有无控制位，C=0无光标，C=1有光标。

  D0——B—光标闪烁控制位，B=0不闪烁，B=1闪烁。

  例如，要求液晶显示器开显示，显示光标且光标闪烁，那么根据显示开关及光标设置命令（命令4），只要令D=1，C=1和B=1，也就是写入命令“00001111B”，即0FH，就可实现所需的显示模式。

• 命令5（0001 D3D2D1D0）：光标或字符移位。

  D3——S/C—光标或字符移位选择控制位。S/C=1移动显示的字符，S/C=0移动光标。

  D2——R/L—移位方向选择控制位。0：左移，1：右移。

• 命令6（001D4 D3D2D1D0）：功能设置命令。

  D4——DL—传输数据的有效长度选择控制位。1：8位数据线接口；0：4位数据线接口。

  D3——N—显示器行数选择控制位。0：单行显示，1：两行显示。

  D2——F—字符显示的点阵控制位。0：显示5´7点阵字符，1：显示5´10点阵字符。

  例如，将显示模式设置为“16´2显示，5´7点阵，8位数据接口”，只需要向1602写入功能设置命令（命令6）“00111000B”，即38H即可。

• 命令7（01XX XXXX）：CGRAM地址设置。

  0X40~0X40+8*8共有64字节空间，用来存放8个自定义的5X8点阵（5列8行）的字符。

  这里点阵是高电平点亮，逐行扫描，仅用低5列。

  注意命令6中F位为字符显示的点阵控制位，0：显示5X7点阵（此时仅显示前7行，最后一行不显示），1：显示5X10点阵（此时显示5X8点阵）。

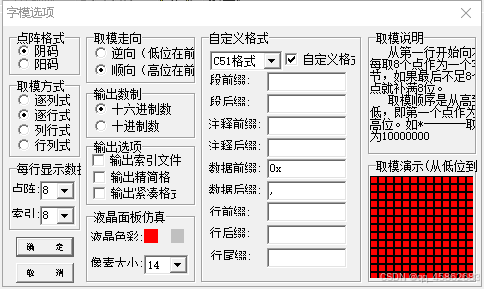

  字符取模流程举例：

  第一步：生成8X8点阵（不直接用5X8点阵），并点亮生成字符的相似图像。（仅低5列有效）（如果直接用5列X8行点阵，不好生成列码。因为是顺向，且高3位又没用。）



        第二步：根据点阵原理进行如下设置，最终生成字符对应的列码。

        列码：0x1F,0x19,0x11,0x11,0x11,0x11,0x11,0x1F

• 命令8（1XXX XXXX）：DDRAM地址设置。

  LCD内部有一个数据地址指针，用  户可通过它访问内部全部80字节的数据显示RAM。命令格式为：80H+地址码。其中，80H为命令码。

  地址码如下：

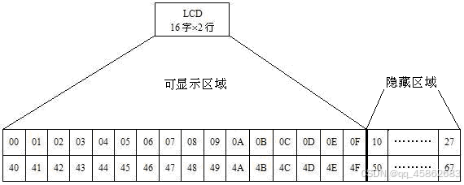

        当向DDRAM的00H~0FH（第1行）、40H~4FH（第2行）地址的任一处写数据时，LCD立即            显示出来，该区域称为可显示区域。

        而当写入10H~27H或50H~67H地址处时，字符不会显示出来，该区域称为隐藏区域。如果要            显示写入到隐藏区域的字符，需要通过字符移位命令（命令5）将它们移入到可显示区域方可          正常显示。

• 命令9（RS=0,RW=1,看D7）：读忙标志或地址。

  D7——BF—忙标志。BF=1表示LCD忙，此时LCD不能接受命令或数据；BF=0表示LCD不忙，可以能接受命令或数据。

• 命令10（RS=1,RW=0，D7~D0）：写数据。



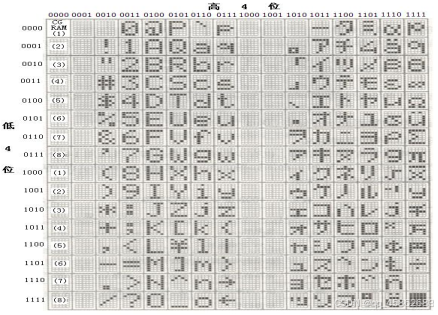

  0x00~0x07是自定义的8个字符；其他的是，字符与ASCII码一一对应。

• 命令11（RS=1,RW=1，D7~D0）：读数据。

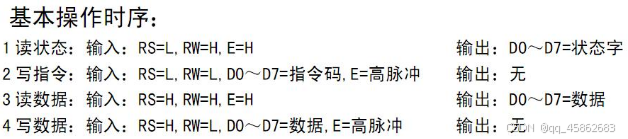

1.4、基础操作

①读状态

对LCD输入：RS=0,RW=1,E=1。

LCD输出：D7~D0=状态字，主要看D7是否=1，=1则表示LCD正忙。

②写命令

对LCD输入：RS=0,RW=0,D7~D0=命令，E=正脉冲（最开始=0，然后=1，最后=0）。

LCD输出：无输出。

③读数据

对LCD输入：RS=1,RW=1,E=1。

LCD输出：D7~D0=数据。

④写数据

对LCD输入：RS=1,RW=0,D7~D0=数据，E=正脉冲（最开始=0，然后=1，最后=0）。

LCD输出：无输出。

1.5、举例

参考程序：

#include "reg51.h"

#include "intrins.h"

#define uchar unsigned char

#define uint unsigned int

#define out P2

sbit RS=P3^0;    //位变量

sbit RW=P3^1;    //位变量

sbit E=P3^2;    //位变量

void lcd_initial(void);    //LCD初始化函数

void check_busy(void);    //检查忙标志函数

void write_command(uchar com); //写命令函数

void write_data(uchar dat);    //写数据函数

void string(uchar ad,uchar *s);

void lcd_test(void);

void delay(uint);        //延时函数

void main(void)    //主程序

{

  lcd_initial();   //调用对LCD初始化函数

  while(1)

  { string(0x85,"Welcome");    //显示字符串

    string(0xC2,"Harbin Institute");    //显示字符串

    delay(100);           //延时

write_command(0x01);   //写入清屏命令

delay(100);

}

}

void delay(uint i)         //延时子程序

{

  uchar t;

  while(i--)

  { for(t=0;t<250;t++);}

}

void check_busy(void)      //检查忙标志函数

{

  uchar dt;

  do

  { dt=0xff;

  E=0;

  RS=0;

  RW=1;

  E=1;

  dt=out;

  }while(dt&0x80);

  E=0;

}

void write_command(uchar com)   //写命令函数

{

  check_busy();

  E=0;

  RS=0;

  RW=0;

  out=com;

  E=1;

  _nop_();

  E=0;

  delay(1);

}

void write_data(uchar dat)    //写数据函数

{

  check_busy();

  E=0;

  RS=1;

  RW=0;

  out=dat;

  E=1;

  _nop_();

  E=0;

  delay(1);

}

void LCD_initial(void)   //液晶显示器初始化函数

{

  write_command(0x38);   //写入命令0x38:8位两行显示，5*7点阵字符

  write_command(0x0C);   //写入命令0x0C:开整体显示，光标关，无黑块

  write_command(0x06);   //写入命令0x06:光标右移

  write_command(0x01);   //写入命令0x01:清屏

  delay(1);

}

void string(uchar ad,uchar *s)     //输出显示字符串的函数，uchar *s 指针（这是一个指针，指针指向的地址中存放的数据是uchar数据类型），所以是输入数组第0个元素，或者是字符串第0个字符。调用时，uchar &数组，或uchar数组，都是得到数组的第0个元素的地址指针。

{

  write_command(ad);

  while(*s>0)

  {

    write_data(*s++);    //输出字符串，且指针增1

delay(100);

   }

}
