💥1 概述

一、三相交流电动机简介

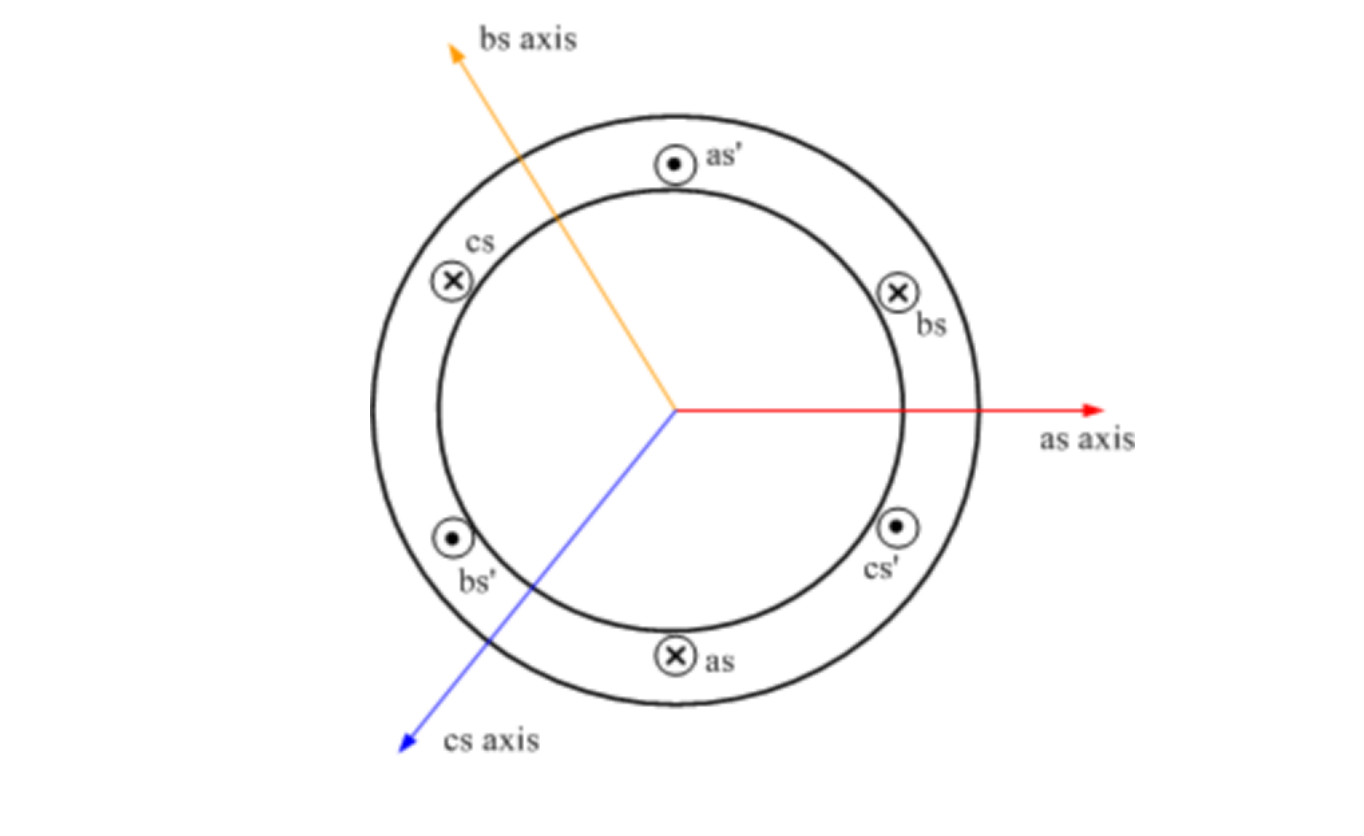

三相交流电动机是应用最广泛的电动机之一，其工作原理是利用三相交流电产生的旋转磁场来带动电机转子旋转。在三相交流电动机中，定子上有三个线圈，分别称为A相、B相和C相，这三个线圈按120度的相位差分布在定子内圆上。

二、旋转磁场的产生

三相交流电的特性
- 三相交流电由A、B、C三相组成，每相之间的相位差为120度。
- 在我国，三相交流电的频率为50赫兹，即每秒变化50次。
旋转磁场的形成
- 当A、B、C三相线圈分别通入三相交流电时，每个线圈都会产生一个交变的磁场。
- 由于三个线圈的相位差为120度，因此这三个磁场在空间上的分布也是随时间不断变化的。
- 通过矢量合成的方法，可以将这三个磁场合成为一个旋转磁场。这个旋转磁场的旋转速度与三相交流电的频率和电机的极数有关。
2极电机的特殊性
- 在2极电机中，电机的极对数为1，即电机的旋转磁场每旋转一周，电机转子就旋转一圈。
- 因此，2极电机的旋转磁场与电机的转速是同步的。

三、旋转磁场对电机性能的影响

转矩的产生
- 当旋转磁场切割电机转子上的导体时，会在导体中产生感应电流。
- 这个感应电流与旋转磁场相互作用，产生一个电磁力，即转矩。
- 转矩的大小与旋转磁场的强度、转子导体的电阻和电感等因素有关。
电机的运行效率
- 旋转磁场的稳定性和均匀性对电机的运行效率有很大影响。
- 如果旋转磁场不稳定或存在较大的波动，会导致电机转矩的波动和振动，从而影响电机的运行效率和寿命。
电机的调速性能
- 通过改变三相交流电的频率或相位差，可以改变旋转磁场的旋转速度和方向。
- 因此，三相交流电动机具有较好的调速性能，可以满足不同工况下的需求。

四、实验验证与观察

为了验证三相交流电动机旋转磁场的存在和特性，可以进行以下实验：

打开电源开关，给三对线圈通以380伏交流电。
将一个钢球放入磁场中心，观察其转动情况。由于钢球在旋转磁场中受到电磁力的作用，会开始旋转。
通过改变三相交流电的频率或相位差，观察钢球旋转速度和方向的变化。

五、结论

三相交流电动机的旋转磁场是其工作原理的核心。通过矢量合成的方法，可以将A、B、C三相线圈产生的磁场合成为一个旋转磁场。这个旋转磁场的旋转速度和方向与三相交流电的频率和电机的极数有关。旋转磁场的稳定性和均匀性对电机的性能有很大影响。通过实验验证和观察，可以进一步了解三相交流电动机旋转磁场的特性和应用。

📚2 运行结果

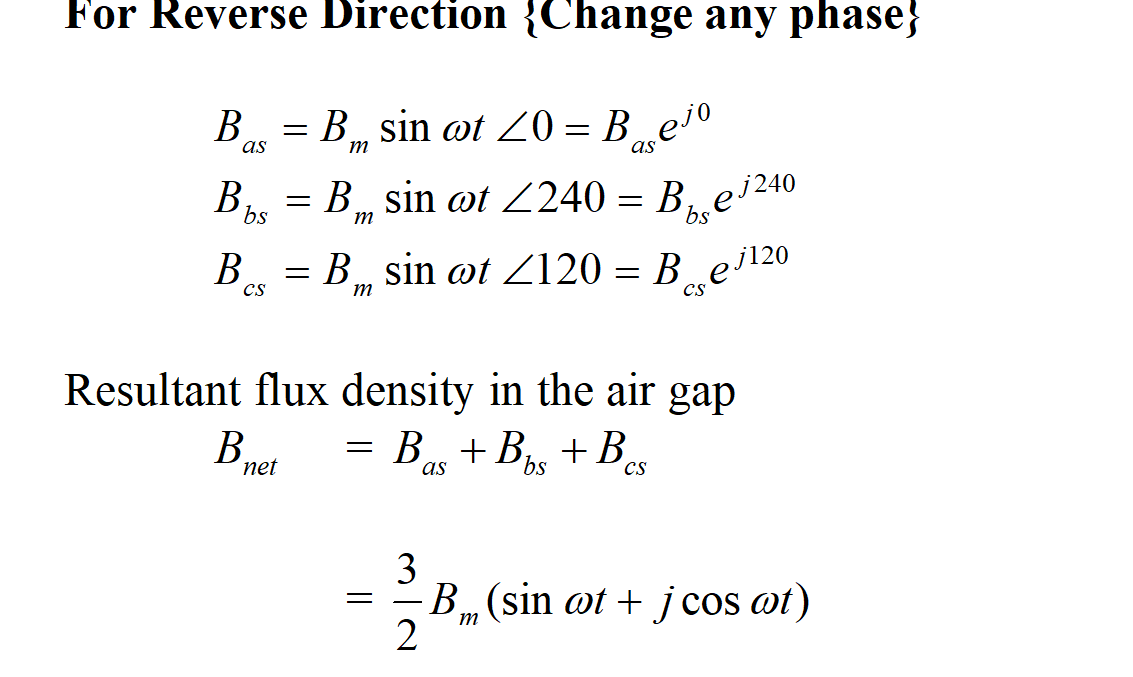

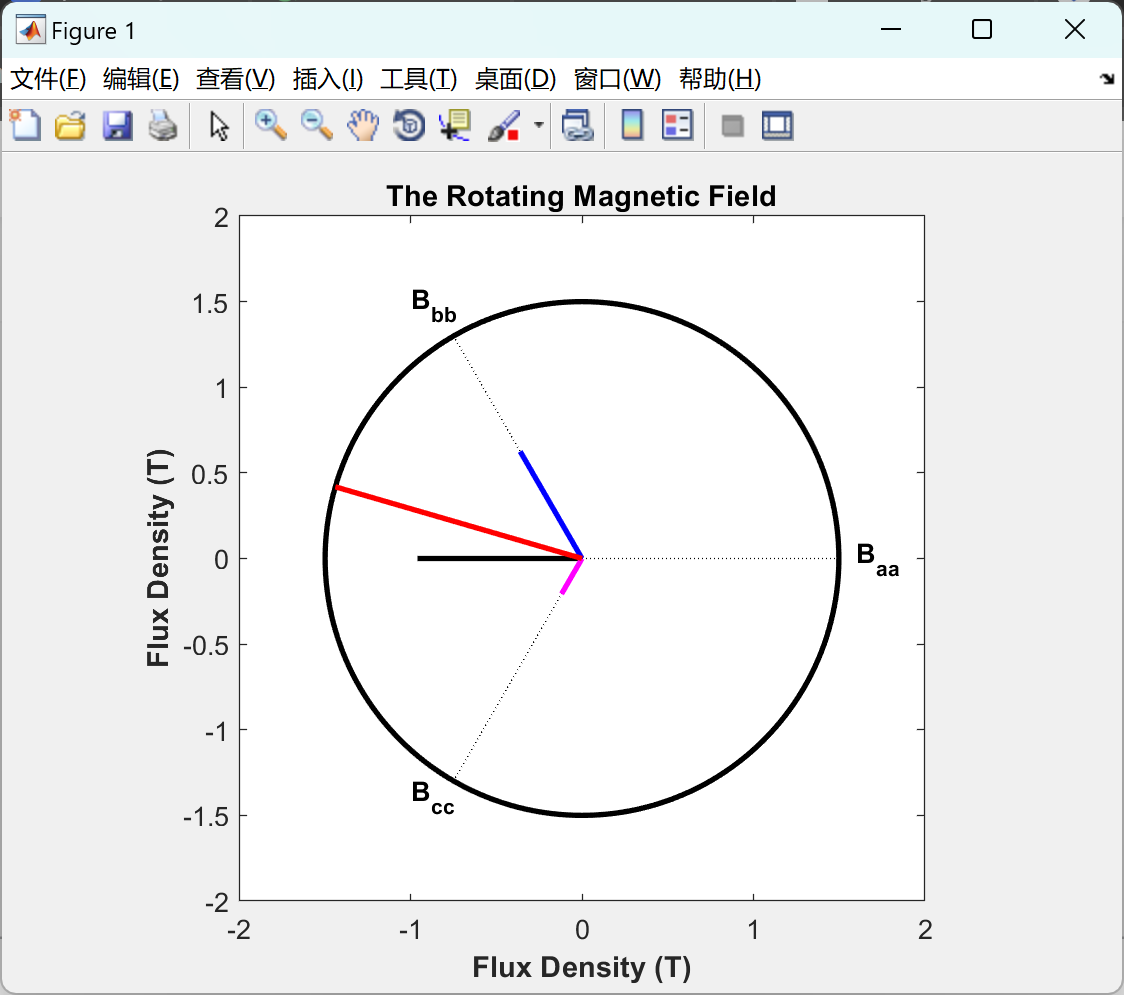

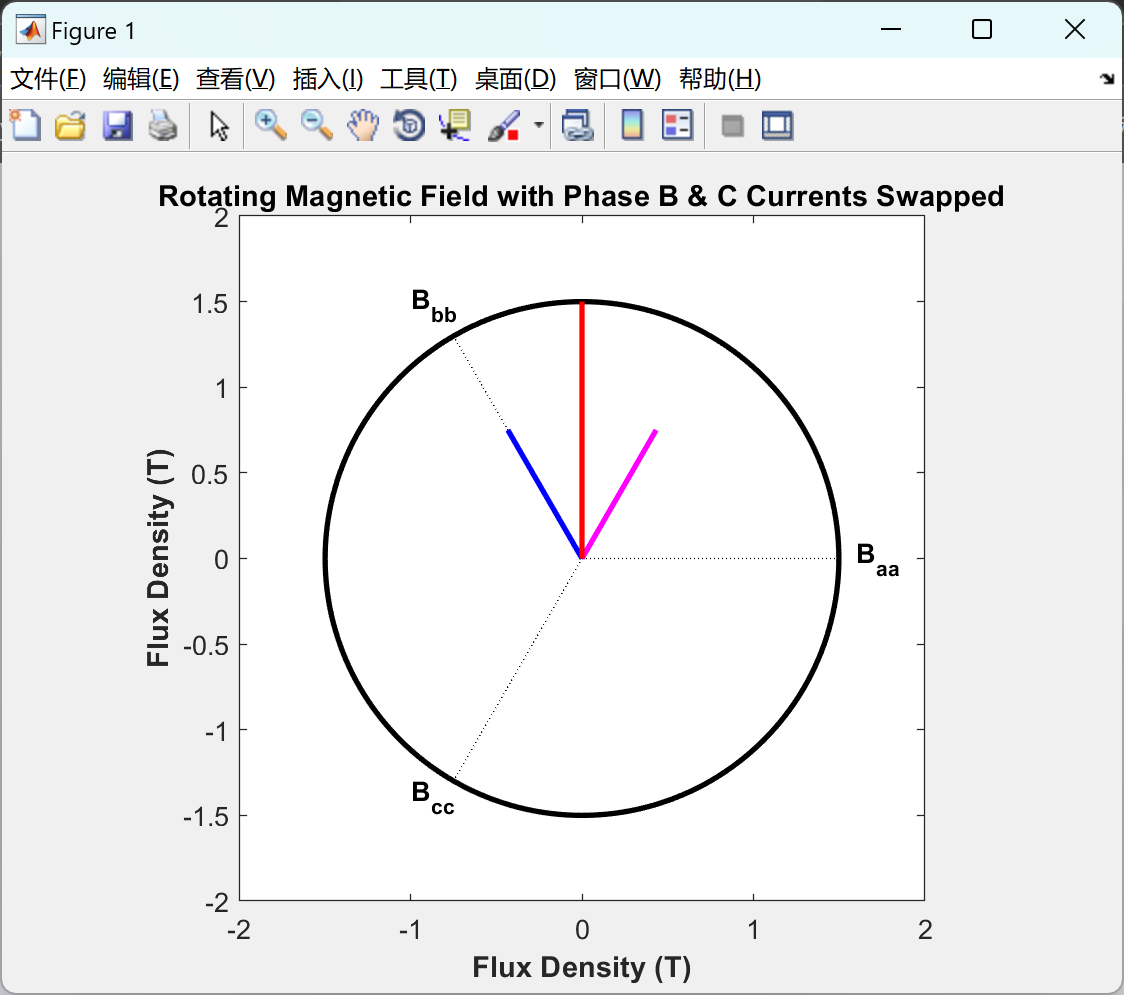

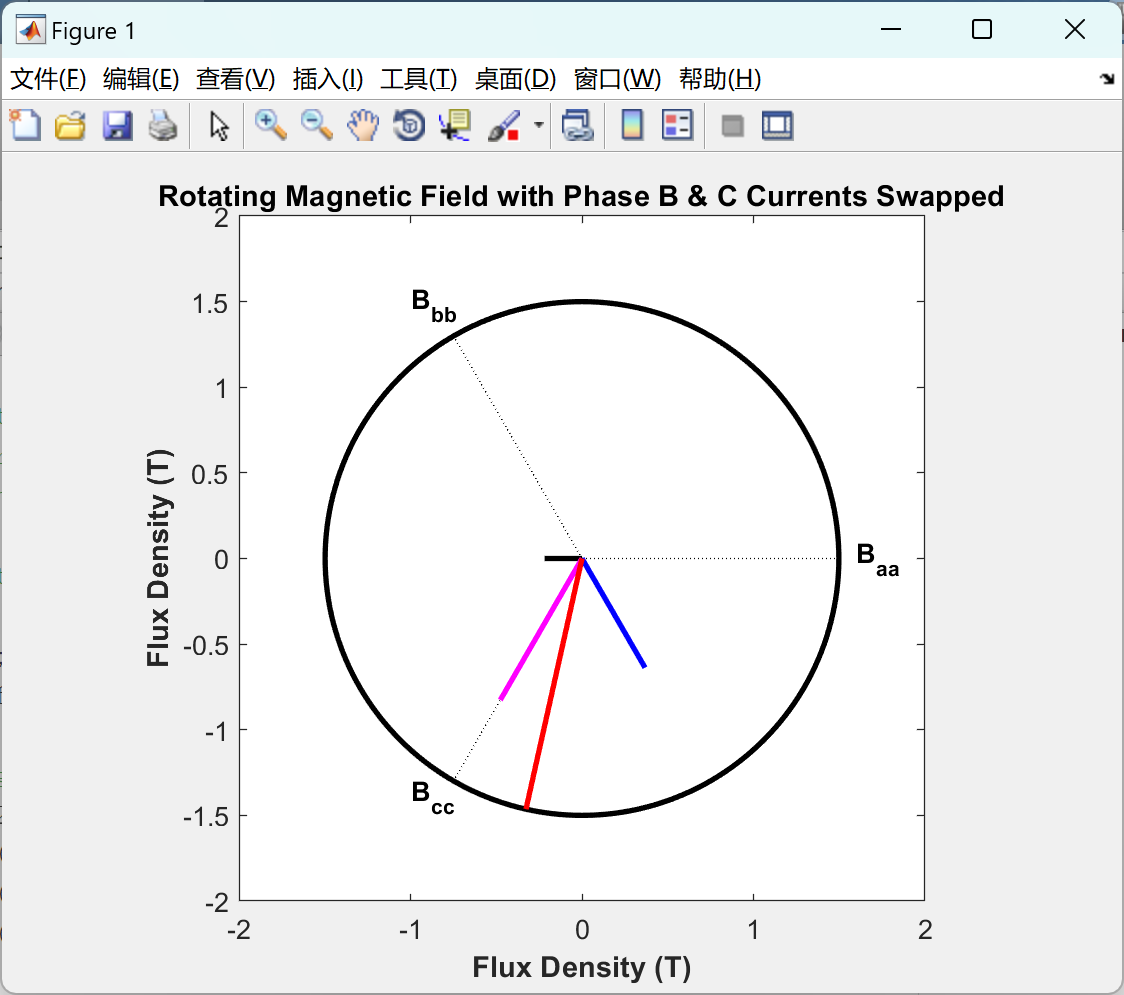

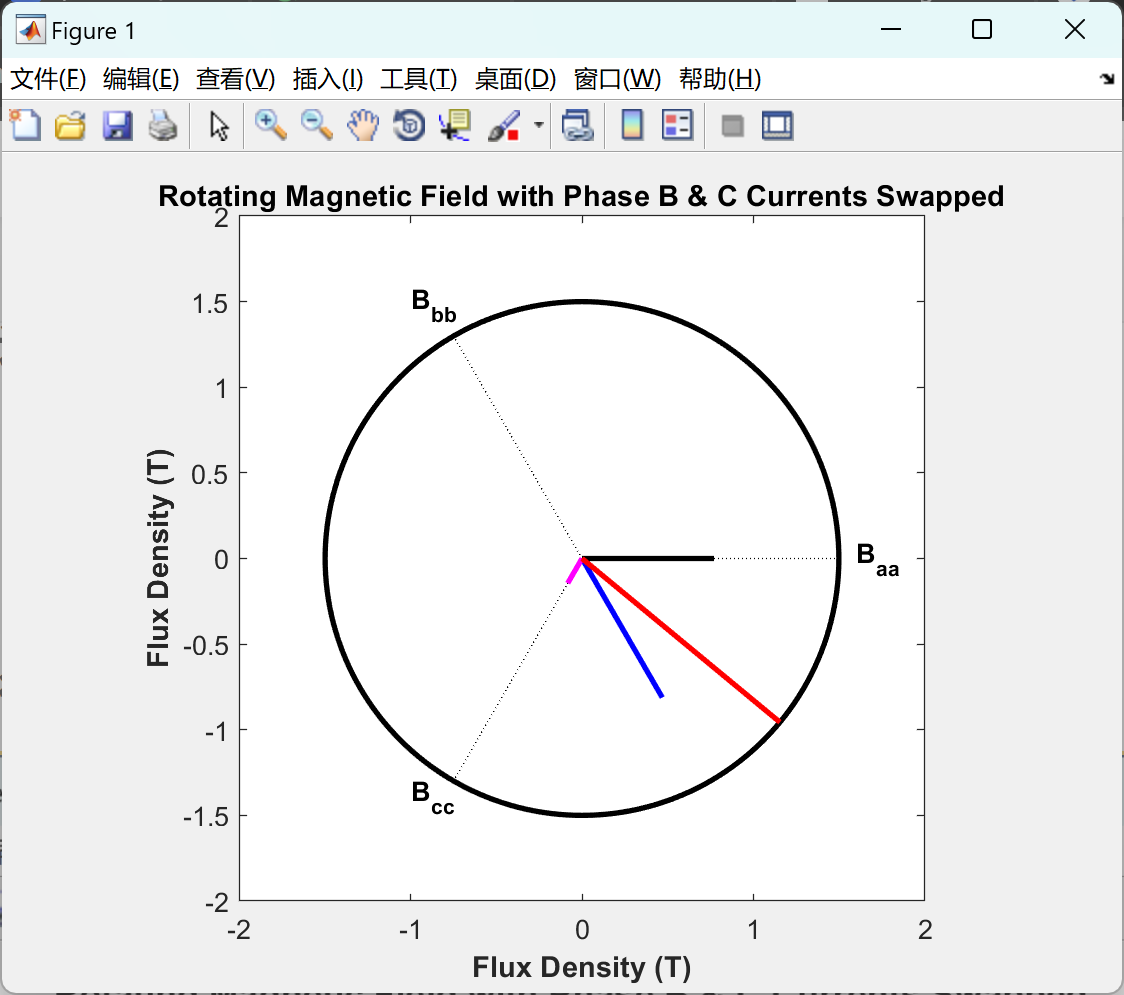

2.1 reverse

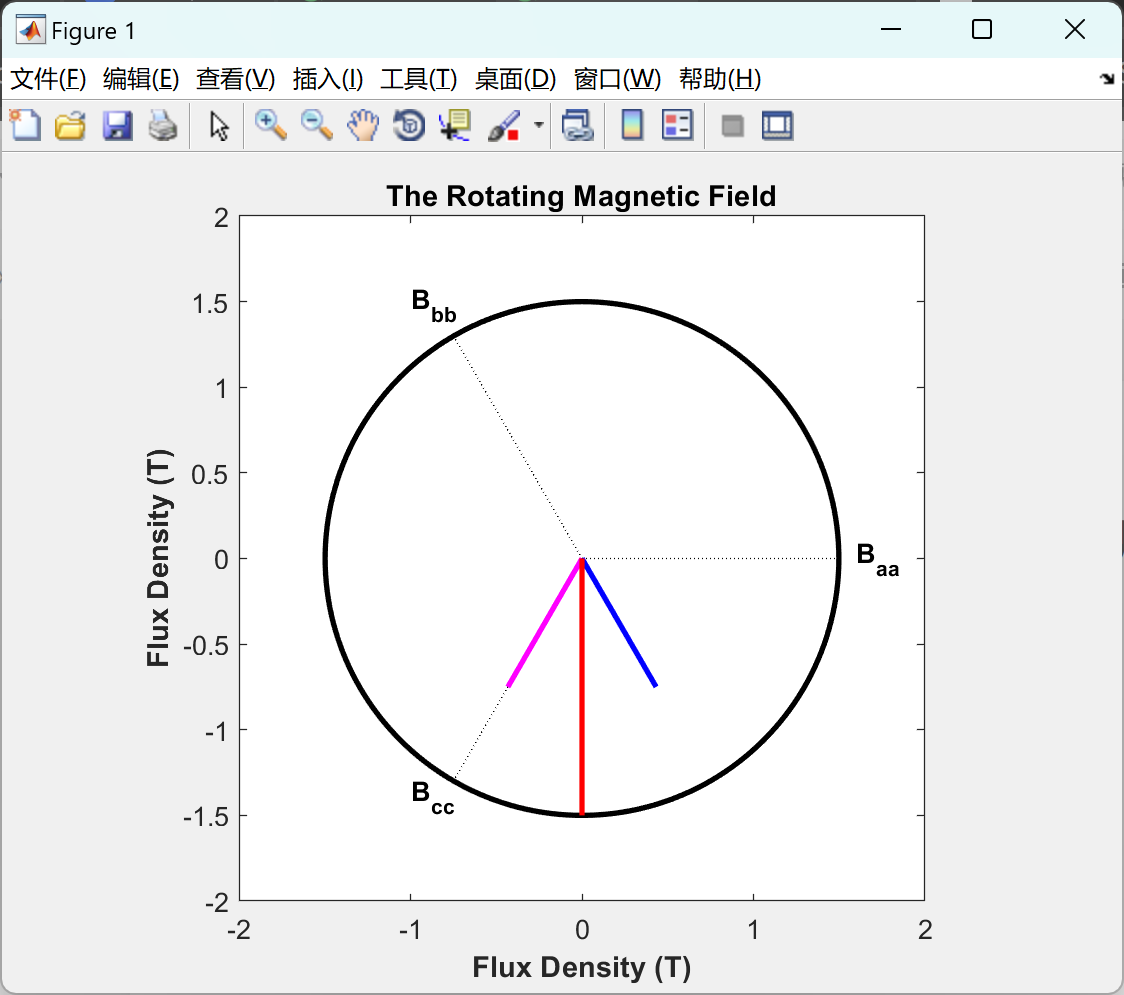

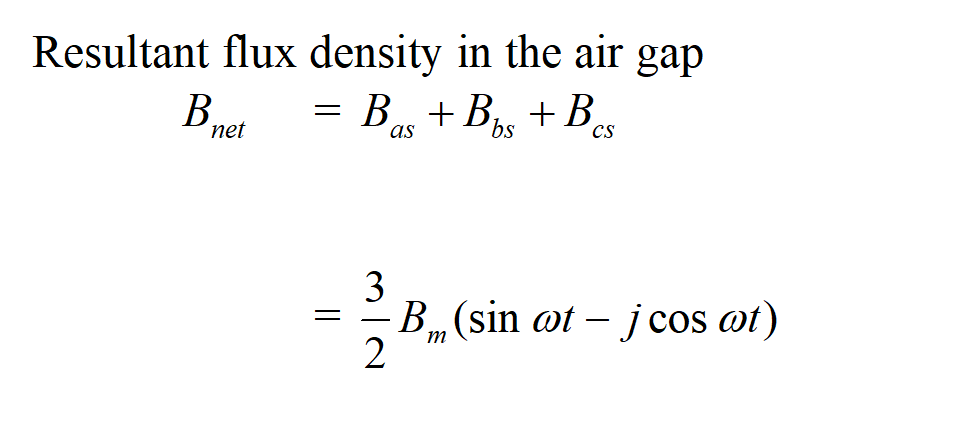

2.2 forward

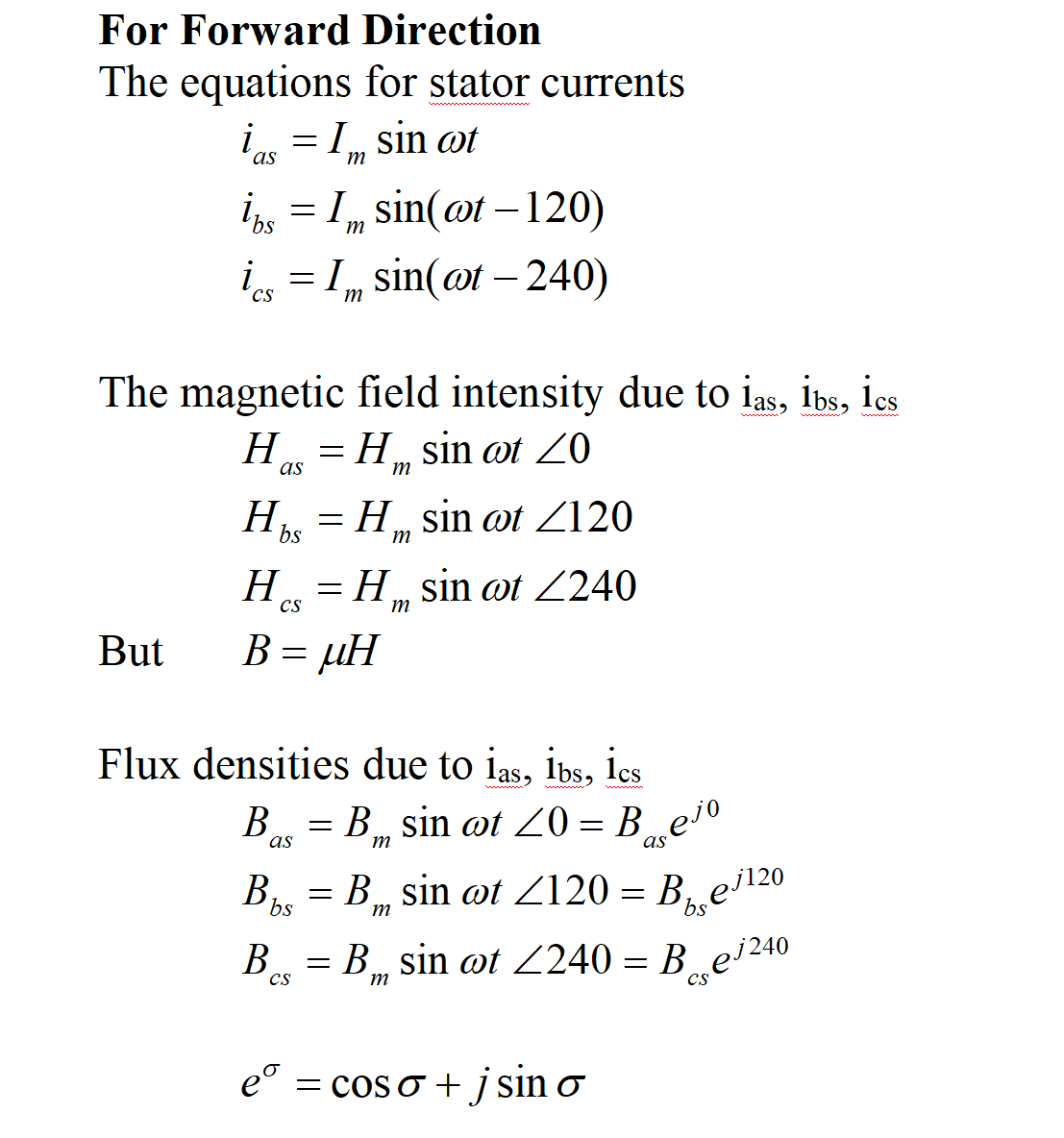

部分代码：

% Set up the basic conditions
bmax = 1; % Normalize bmax to 1
freq = 60; % 60 Hz
w = 2*pi*freq; % angluar velocity (rad/s)

% First, generate the three component magnetic fields
t = 0:1/12000:15/15;
Baa = sin(w*t) .* (cos(0) + j*sin(0));
Bbb = sin(w*t-2*pi/3) .* (cos(2*pi/3) + j*sin(2*pi/3));
Bcc = sin(w*t+2*pi/3) .* (cos(-2*pi/3) + j*sin(-2*pi/3));
