💥1 概述
VSG（虚拟同步发电机）孤岛离网仿真是一个复杂的研究领域，它涉及多个关键技术和控制策略，包括虚拟阻抗、转子机械方程、双闭环控制以及无功电压环等。以下是对这些技术和策略的详细分析：
一、VSG孤岛离网仿真概述
VSG孤岛离网仿真是指将VSG置于离网运行状态，并通过仿真模型对其运行特性和控制策略进行研究。这种仿真有助于理解VSG在孤岛模式下的运行行为，以及如何通过控制策略来优化其性能。
二、虚拟阻抗
虚拟阻抗是一种重要的控制策略，用于模拟电网阻抗特性，从而改善VSG与电网之间的同步性。在VSG孤岛离网仿真中，虚拟阻抗的作用尤为重要，因为它可以影响系统的稳定性和响应速度。
- 原理：通过在VSG控制系统中添加虚拟阻抗控制回路，可以模拟电网的阻抗特性。这有助于实现VSG输出电压与电网电压的同步，以及VSG与电网之间的电流平衡。
- 作用：虚拟阻抗能够改善系统的稳定性和响应速度，对于提高VSG在孤岛模式下的运行性能具有重要意义。
三、转子机械方程
转子机械方程是描述同步发电机转子运动状态的重要数学模型，也是VSG技术的核心之一。它反映了VSG的机械和电磁特性，对于理解和设计VSG控制系统至关重要。
- 内容：转子机械方程通常包括惯性时间常数、转子角频率、机械功率和电磁功率等参数。这些参数共同决定了VSG的动态响应和稳态性能。
- 应用：在VSG孤岛离网仿真中，通过转子机械方程可以分析VSG在不同工况下的运行特性，并据此设计相应的控制策略。
四、双闭环控制
双闭环控制是VSG孤岛离网仿真中的另一种重要控制策略。它包括电压闭环控制和电流闭环控制两个环节，共同实现对VSG输出电压和电流的稳定控制。
- 电压闭环控制：通过监测电网电压并根据误差信号进行调节，以实现VSG输出电压与电网电压的同步。这有助于保证VSG在孤岛模式下的电压稳定性。
- 电流闭环控制：通过监测电网电流并调节VSG输出电流，以确保VSG与电网之间的电流平衡。这有助于减少电流波动和谐波失真，提高系统的稳定性。
五、无功电压环
无功电压环是VSG孤岛离网仿真中用于控制无功功率和电压的控制环节。它通过对无功功率和电压的监测和调节，实现对VSG无功输出和电压水平的稳定控制。
- 原理：无功电压环通常基于下垂控制策略，通过调节VSG的励磁电流来改变其输出电压和无功输出。这有助于维持系统的功率因数和电压稳定性。
- 作用：在VSG孤岛离网仿真中，无功电压环能够实现对无功功率和电压的精确控制，从而提高系统的稳定性和可靠性。
六、三相电压合成
在VSG孤岛离网仿真中，三相电压的合成是一个重要的环节。它涉及到VSG输出电压的波形和相位控制，对于保证VSG输出电压的质量至关重要。
- 方法：通过控制VSG的逆变器开关状态，可以实现对三相电压的合成。这通常涉及到对逆变器开关信号的精确控制和调节。
- 作用：三相电压的合成有助于保证VSG输出电压的波形和相位稳定，从而提高系统的稳定性和电能质量。
综上所述，VSG孤岛离网仿真涉及多个关键技术和控制策略，包括虚拟阻抗、转子机械方程、双闭环控制以及无功电压环等。这些技术和策略共同作用于VSG控制系统，实现对VSG在孤岛模式下的稳定运行和性能优化。

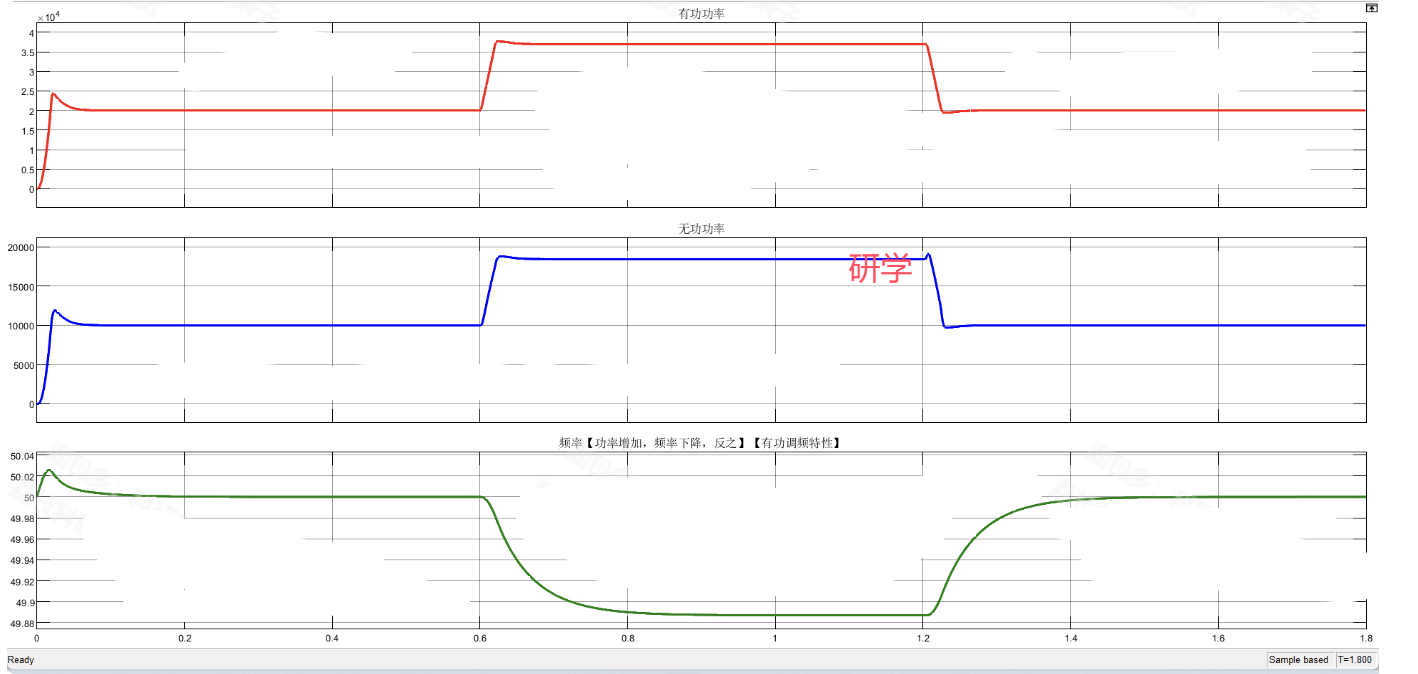

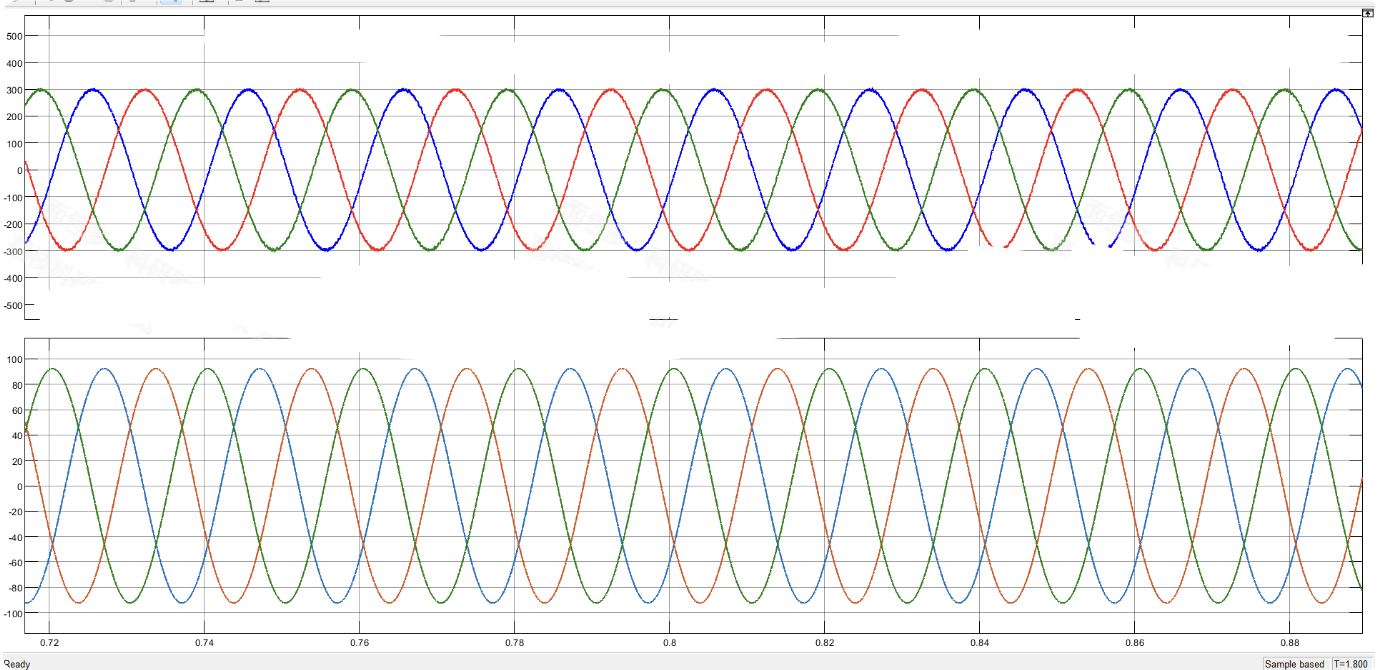

📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]孙久亮,蔡蔚,郭庆波.基于虚拟阻抗优化的VSG暂态功角稳定自适应控制策略[J].电机与控制学报, 2024, 28(1):35-48.
[2]张辉,王帆,李晓强,等.虚拟同步发电机并联运行的阻抗匹配策略[J].电力系统自动化, 2018, 42(9):6.

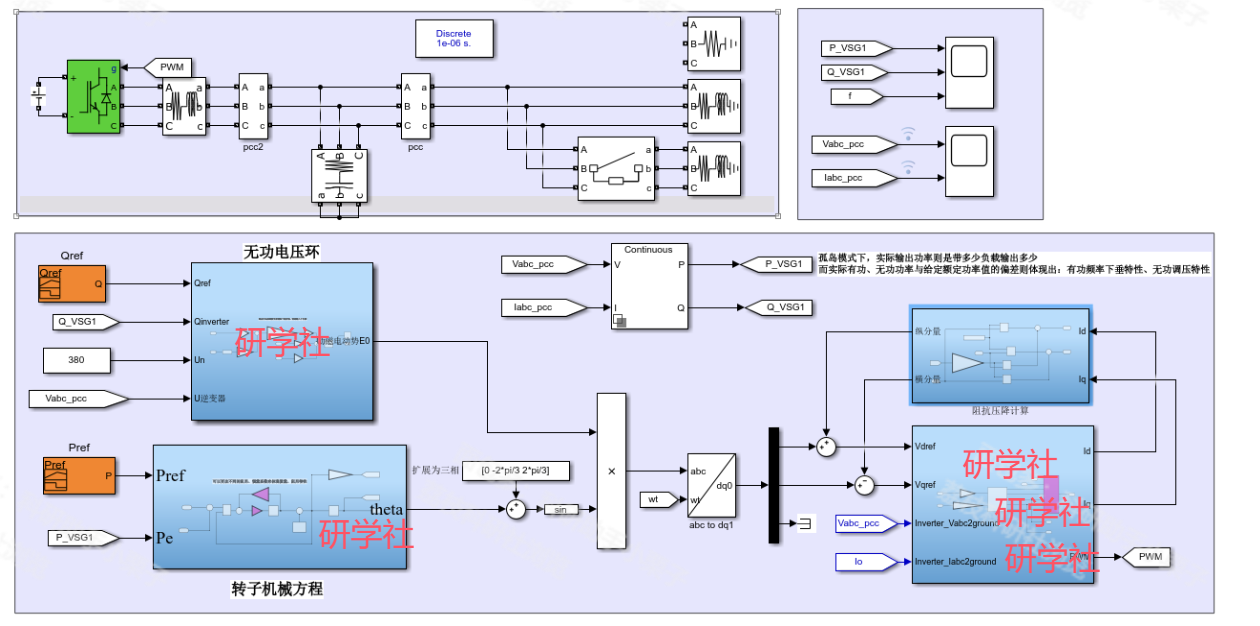

🌈4 Simulink仿真实现
