💥1 概述

摘要

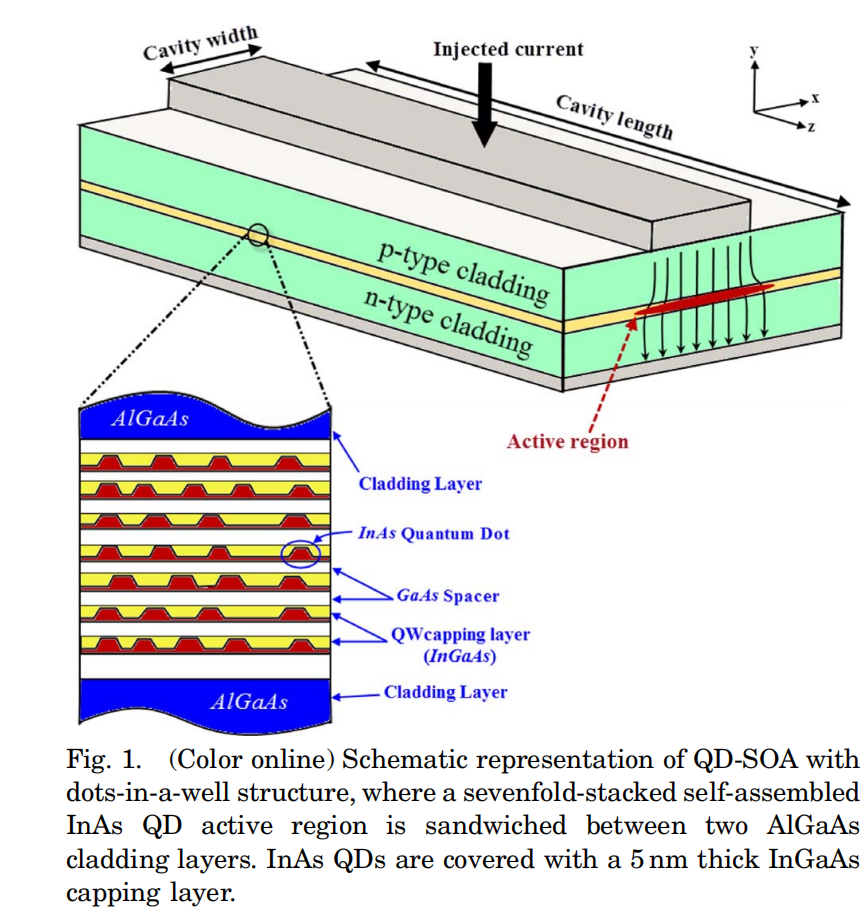

本文研究了沿有源区注入的非均匀电流对量子点半导体光放大器（QD-SOA）线性操作的影响。通过数值计算和速率方程模型，分析了不同非均匀电流注入轮廓下QD-SOA的增益、串扰等特性。结果表明，非均匀电流注入可以有效增强增益并抑制串扰。

一、引言

量子点半导体光放大器（QD-SOA）以其独特的性能在光通信领域受到广泛关注。与传统的体材料或量子阱SOA相比，QD-SOA具有更宽的增益带宽、更高的饱和输出功率和无码型效应的光信号放大能力。然而，QD-SOA的性能受多种因素影响，其中电流注入方式是一个关键因素。本文旨在研究非均匀电流注入对QD-SOA线性操作的影响，以期为优化QD-SOA性能提供理论指导。

二、研究方法

1. 数值计算：采用数值计算方法，利用计算机模拟非均匀电流注入下QD-SOA的运行特性。
2. 速率方程模型：构建QD-SOA的速率方程模型，包括载流子密度、光子密度等关键参数的动态变化。
3. 非均匀电流注入轮廓：利用函数生成各种非均匀电流注入轮廓，并在数值计算中考虑这些轮廓的影响。

三、研究结果

1. 增益特性：模拟结果显示，非均匀电流注入可以显著影响QD-SOA的增益特性。通过调整电流注入轮廓，可以有效增强QD-SOA的增益，提高光信号的放大效果。
2. 串扰特性：非均匀电流注入还可以对QD-SOA的串扰特性产生影响。通过优化电流注入轮廓，可以抑制QD-SOA中的串扰，提高光通信系统的传输质量。
3. 载流子密度变化：研究发现，QD-SOA的增益和串扰与腔内载流子密度的变化密切相关。非均匀电流注入导致腔内载流子密度分布发生变化，进而影响QD-SOA的性能。

四、结果分析

1. 增益增强机制：非均匀电流注入通过改变腔内载流子密度分布，使得更多载流子参与到光放大过程中，从而增强增益。同时，非均匀电流注入还可以优化QD-SOA的增益谱，使其更加平坦，提高光信号的放大均匀性。
2. 串扰抑制机制：非均匀电流注入通过改变腔内光场分布和载流子动态行为，抑制了QD-SOA中的串扰。具体来说，非均匀电流注入可以减少不同波长光信号之间的相互作用，降低串扰水平。
3. 参数优化：通过对不同非均匀电流注入轮廓的模拟和分析，得出了最优的电流注入方式。该方式可以在保证增益增强的同时，有效抑制串扰，提高QD-SOA的整体性能。

五、结论

本文研究了非均匀电流注入对量子点半导体光放大器（QD-SOA）线性操作的影响。通过数值计算和速率方程模型分析，发现非均匀电流注入不仅可以增强QD-SOA的增益，还可以抑制串扰。这些结果为优化QD-SOA性能提供了理论指导，有望为光通信系统的设计和优化提供新的思路和方法。

六、展望

未来的研究可以进一步探索非均匀电流注入对QD-SOA非线性操作的影响，以及如何通过优化电流注入方式来提高QD-SOA的动态性能和稳定性。此外，还可以考虑将非均匀电流注入与其他先进技术相结合，如光栅、光子晶体等，以实现更高性能的光放大器。

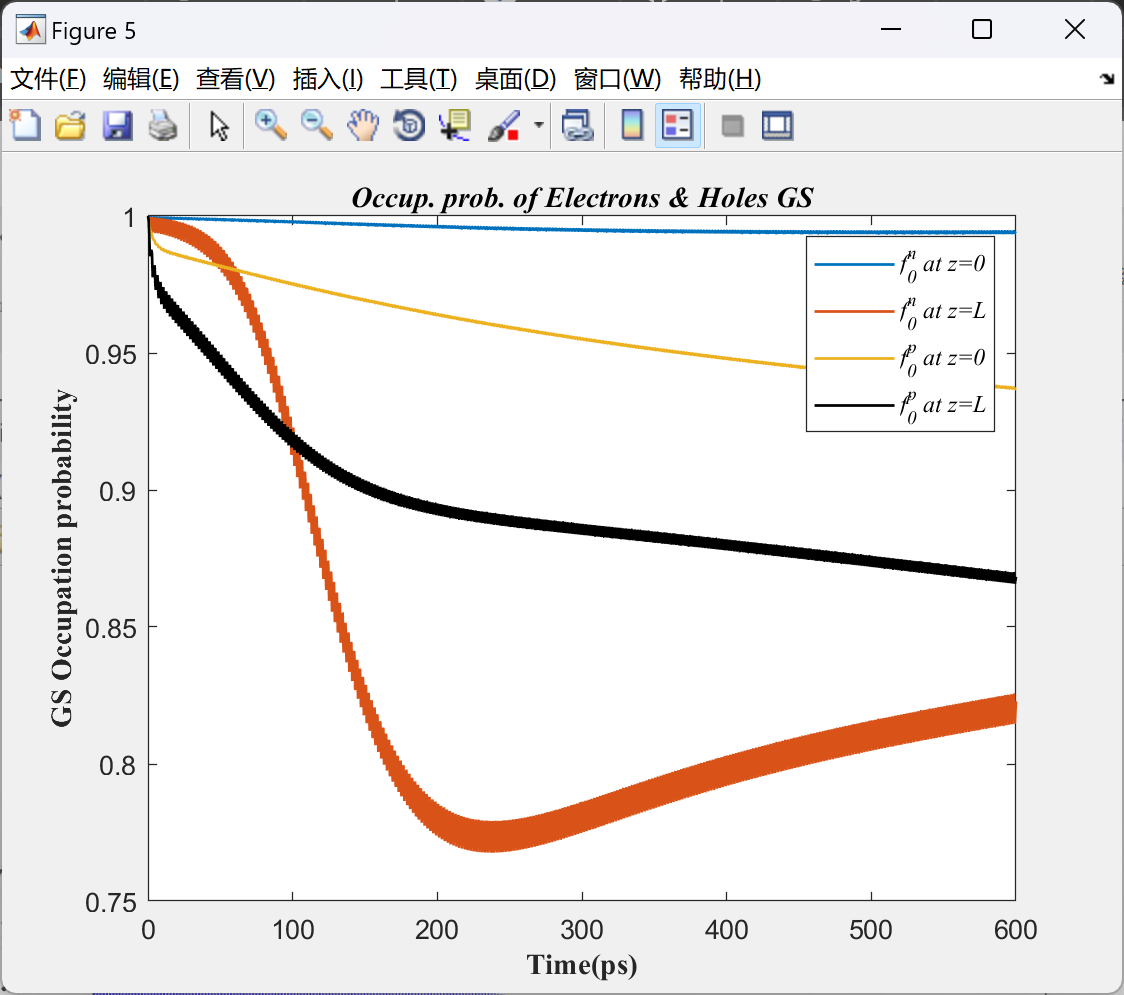

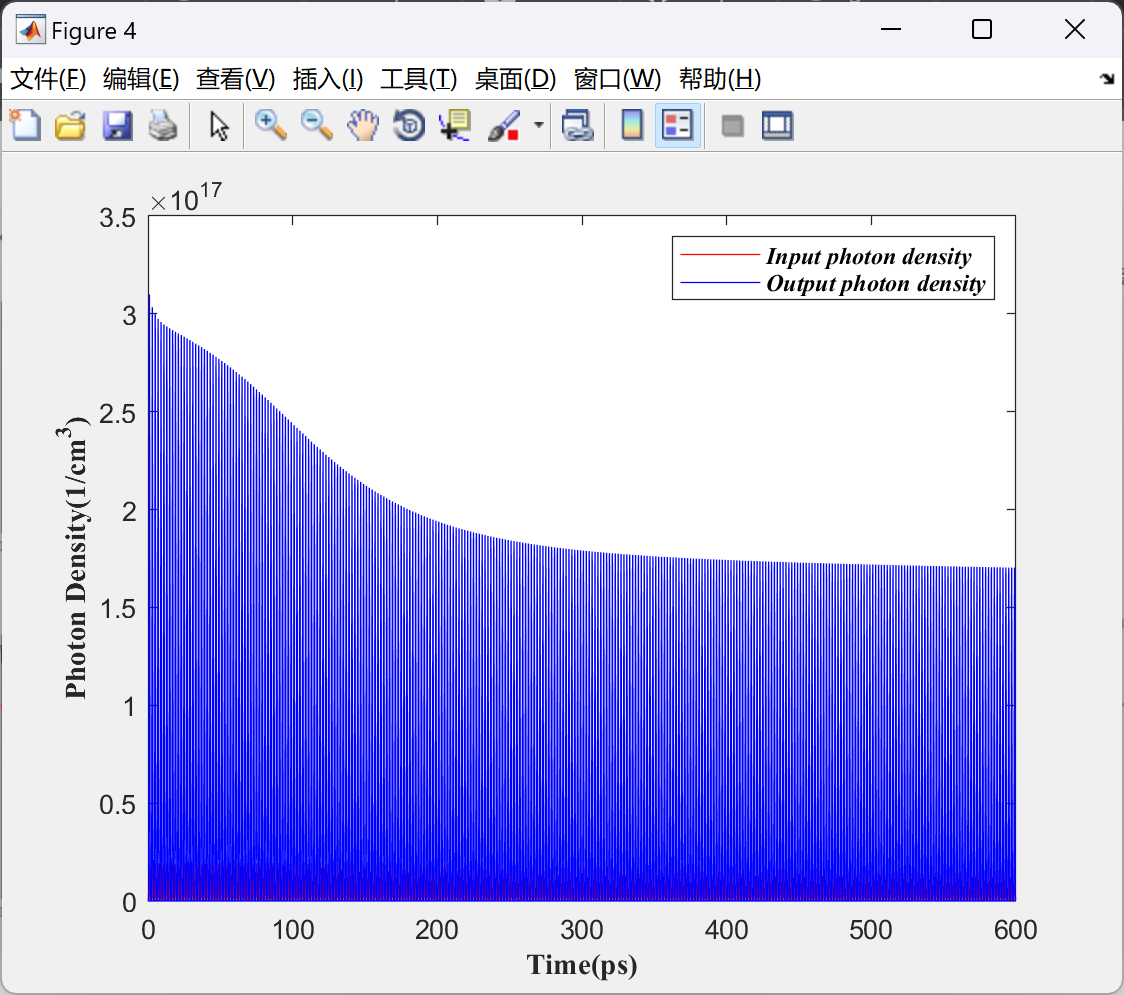

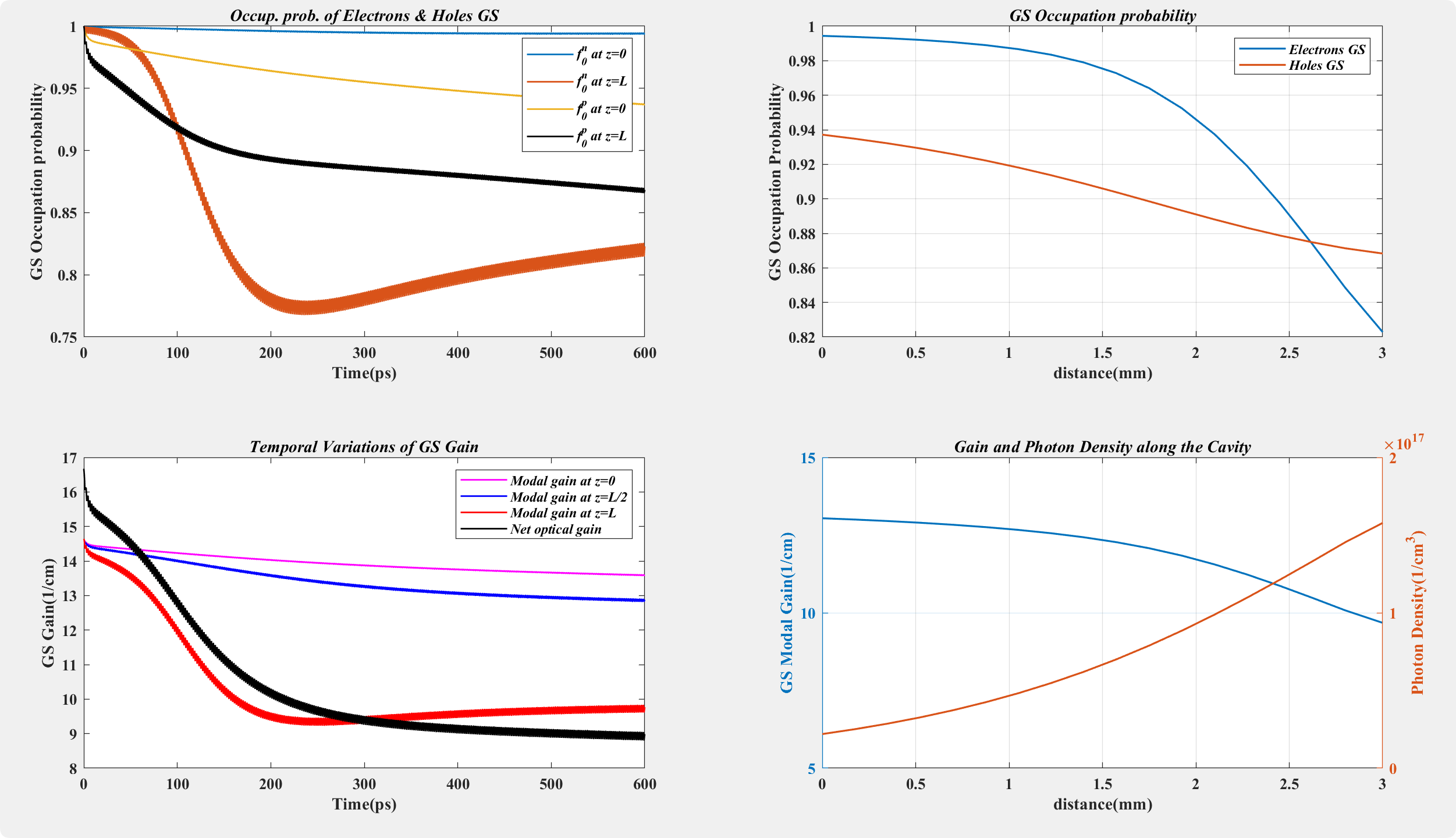

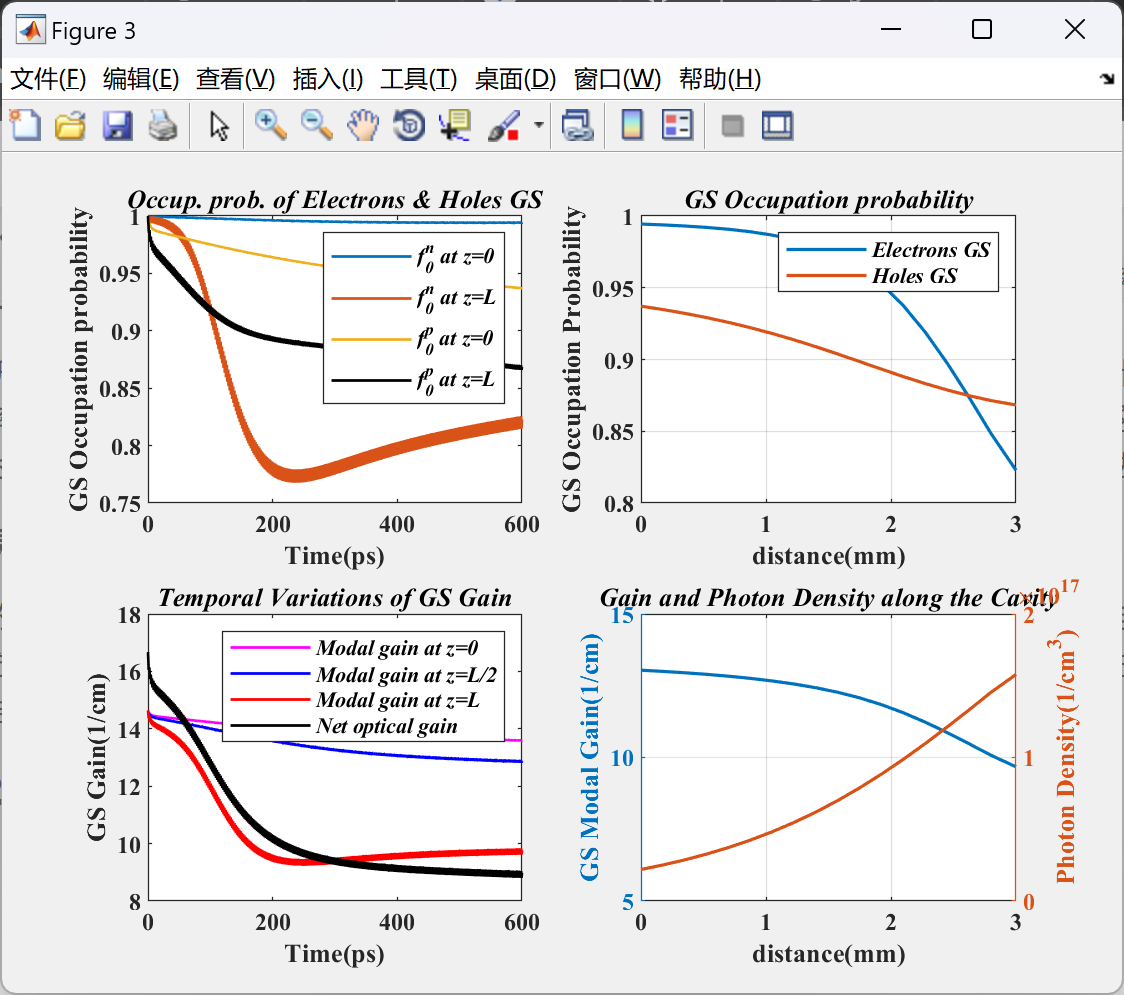

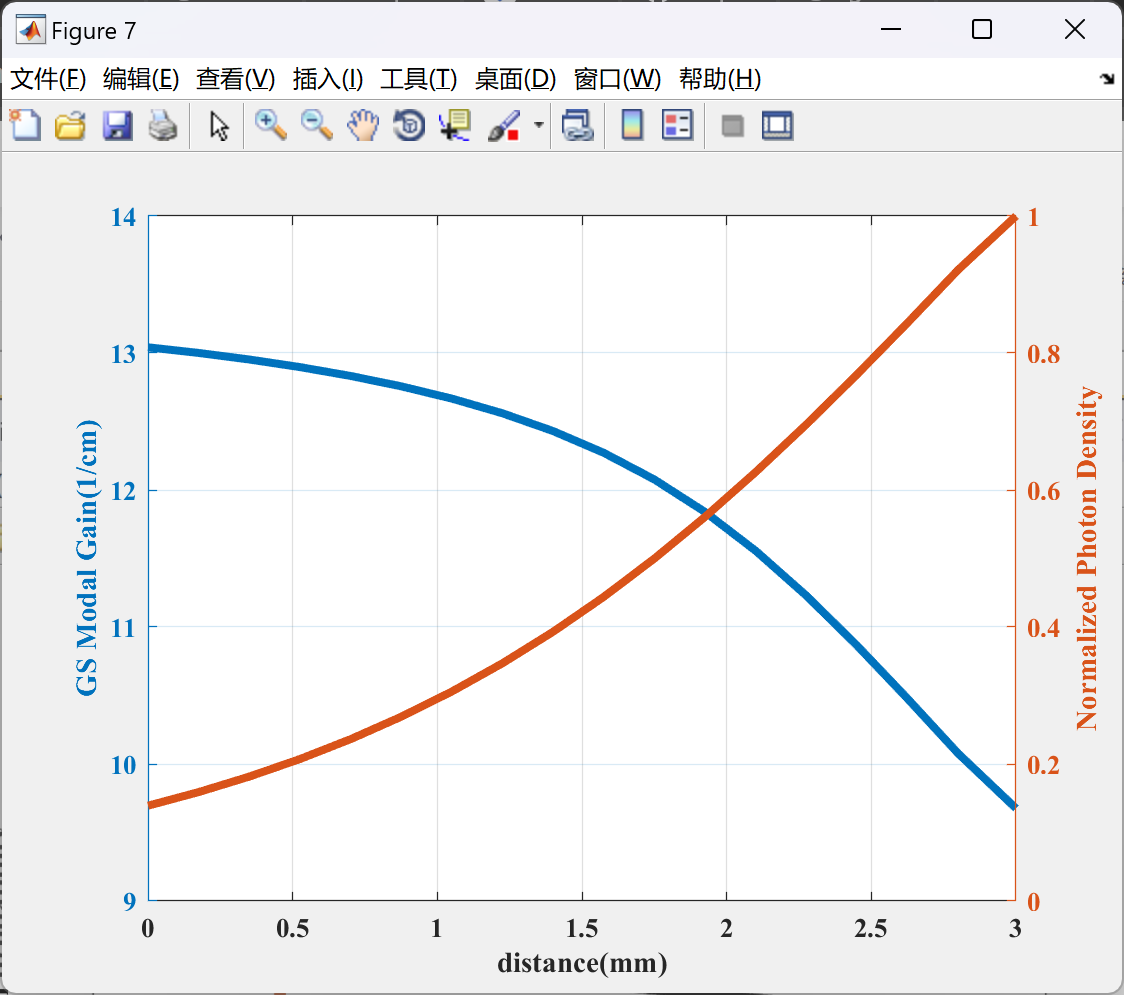

📚2 运行结果

部分代码：

J0=4;% Normalized current injected into active region of QD-SOA
pico=10^-12;%this is defined for simplicity in defining times
nano=10^-9; %this is defined for simplicity in defining t
q=1.602*10^-19; %electron charge
alpha=4;% waveguide loss(1/cm)
NQ=2.5*10^17;  %the dot volume density(1/cm3)
Vg=8.45*10^9; %the group velocity in the QD-SOA(cm/s)
g0max=14; %maximum gain coefficient for the ground state transition(1/cm)
g1max=20; %maximum gain coefficient for the first excited state transition(1/cm)
g2max=0; %maximum gain coefficient for the second state transition(1/cm)

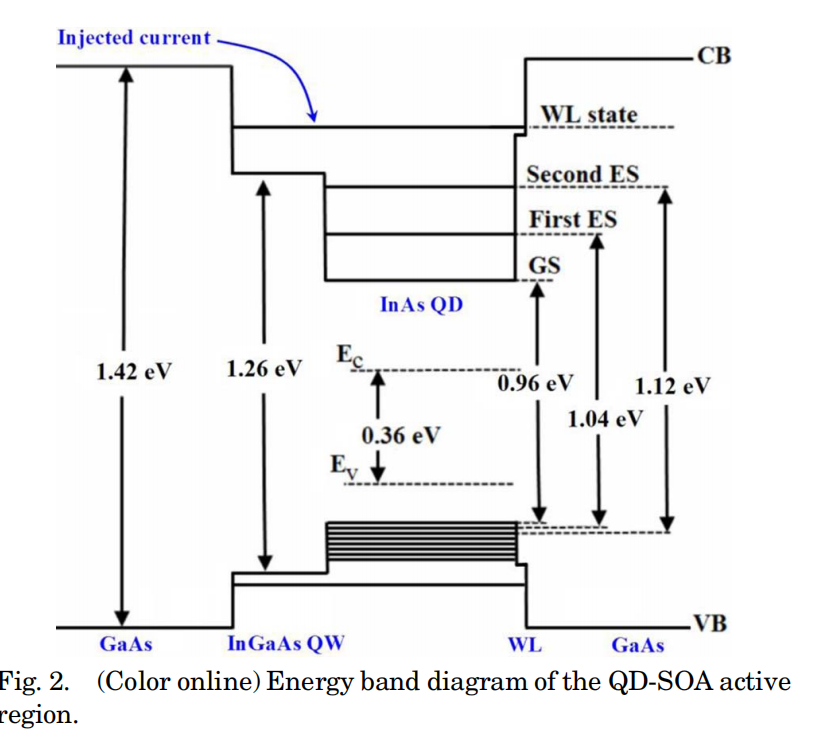

E0=0.962; %the energy(eV) corresponding to the gain peak of the qround state transition.
E1=1.0416; %the energy(eV) corresponding to the gain peak of the first excited state transition.
E2=1.1526; %the energy(eV) corresponding to the gain peak of the second excited state transition.
sigma=0.03; %The inhomogeneous line broadening(eV)
%Gain calculations
Ein=E0;%energy of photons of input pulse are equal to maximum of first excited state
g0=(g0max)*(E0/Ein)*exp(-1*(Ein-E0)^2/(2*sigma^2));%modal gain for ground state @Gain dispersion effect
g1=(g1max)*(E1/Ein)*exp(-1*(Ein-E1)^2/(2*sigma^2));%modal gain for first excited state @Gain dispersion effect
g2=(g2max)*(E2/Ein)*exp(-1*(Ein-E2)^2/(2*sigma^2));%modal gain for second excited state @Gain dispersion effect
aii=1;aij=1;cii=0.2;c32np=0;c32nn=0;c21nn=7;c21np=35;c10nn=27;c10np=175;anw=1;bnw=0.2;cnw=0.2;%phonon and Auger Assisted coefficients
T0R=0.2*nano;%the spontaneous radiative lifetime in ground state
T1R=0.2*nano;%the spontaneous radiative lifetime in first excited state
T2R=0.2*nano;%the spontaneous radiative lifetime in second excited state
TWR=0.2*nano;%the spontaneous radiative lifetime in wetting layer
Tn10=8*pico;%The phonon-assisted electrons capture time(first ES to GS )
Tn01=80*pico;%The phonon-assisted electrons escape time(GS to first ES)
Tn21=2*pico;%The phonon-assisted electrons capture time(second ES to first ES)
Tn12=20*pico; %The phonon-assisted electrons escape time(first ES to second ES)
Tn32=0.8*pico;%The phonon-assisted electrons capture time(from WL to second ES)
Tn23=8*pico;%The phonon-assisted electrons escape time(from second ES to WL)
Tp10=0.5*pico; %for all hole levels in valence band==>Tp(k+1,k)=0.5*pico
Tp01=0.75*pico; %for all hole levels in valence band==>Tp(k,k+1)=0.75*pico
