FPGA学习笔记——Xilinx 芯片的命名规则

最新推荐文章于 2025-05-09 21:33:48 发布
最新推荐文章于 2025-05-09 21:33:48 发布
阅读量6.4k 收藏 22
点赞数 7
分类专栏： FPGA 文章标签： FPGA spartan
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_46135352/article/details/113762640
版权

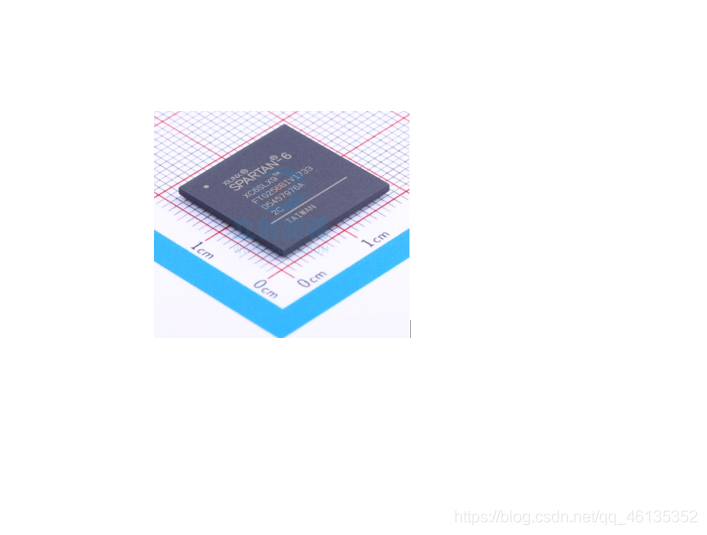

xilinx芯片（以Spartan-6 系列为例）如下图
在这里插入图片描述

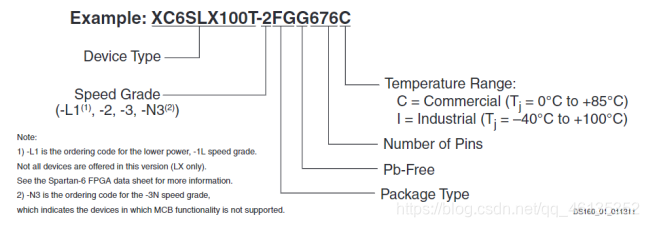

命名规则
在这里插入图片描述
解释：
XC6S： Xilinx 公司 Spartan-6 系列；
LX100T： 逻辑资源（logic cells） 数目；
-2： 速度等级（数字越大速度等级越高）；
FGG： 封装方式；
676： 引脚数；
C/I：温度等级。

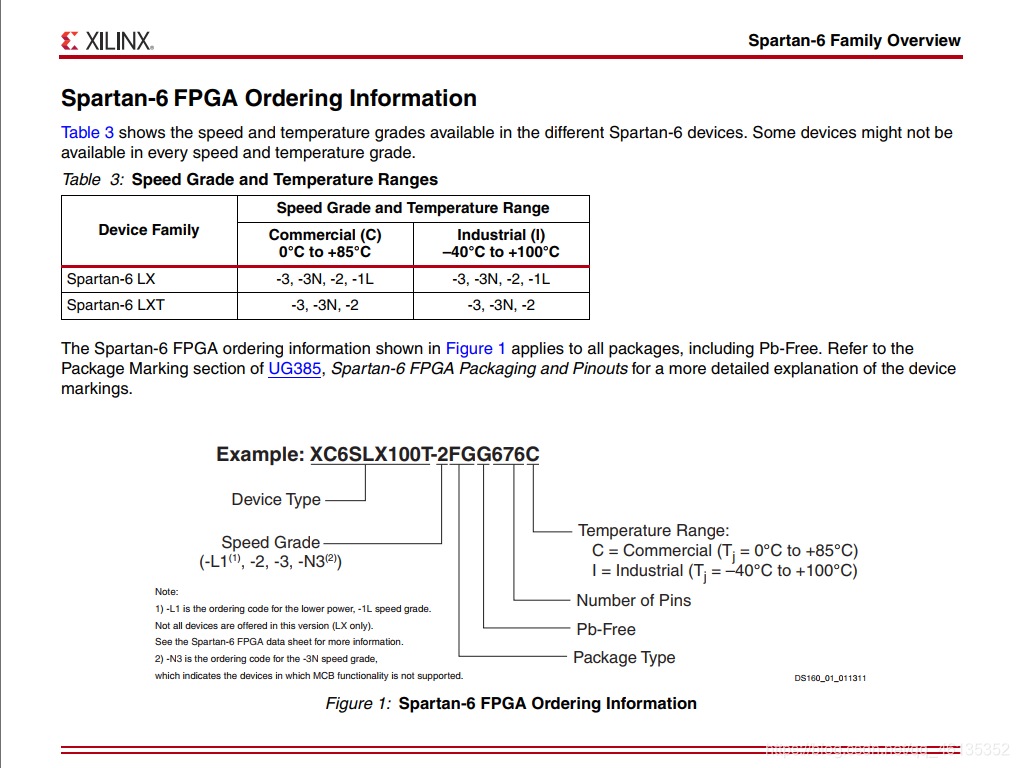

Xilinx官方手册中的解释：
在这里插入图片描述
