        7系列的封装丝印，详细可以参考ug475。

        下面以K7系列FPGA为例，进行记录。

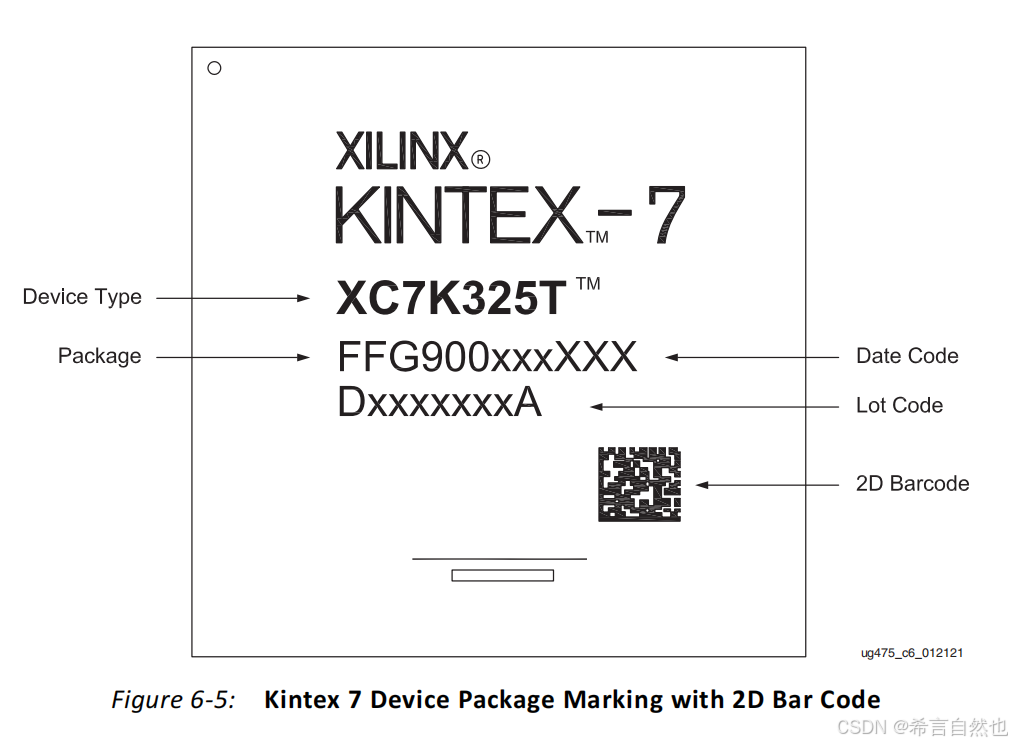

一、带有二维码的封装丝印

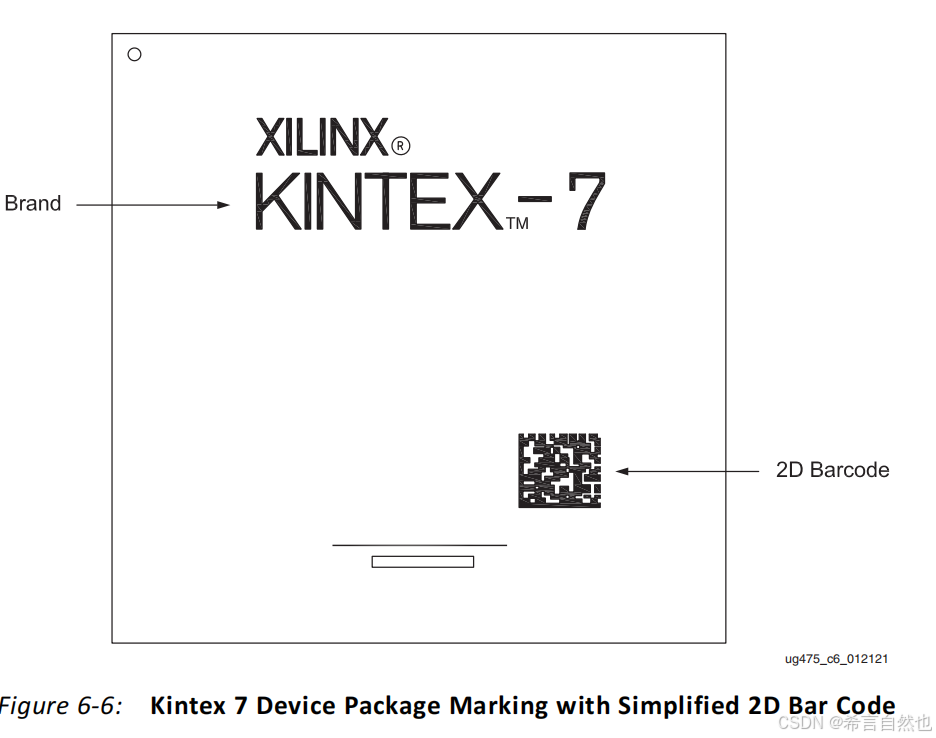

二、带有二维码的简单丝印

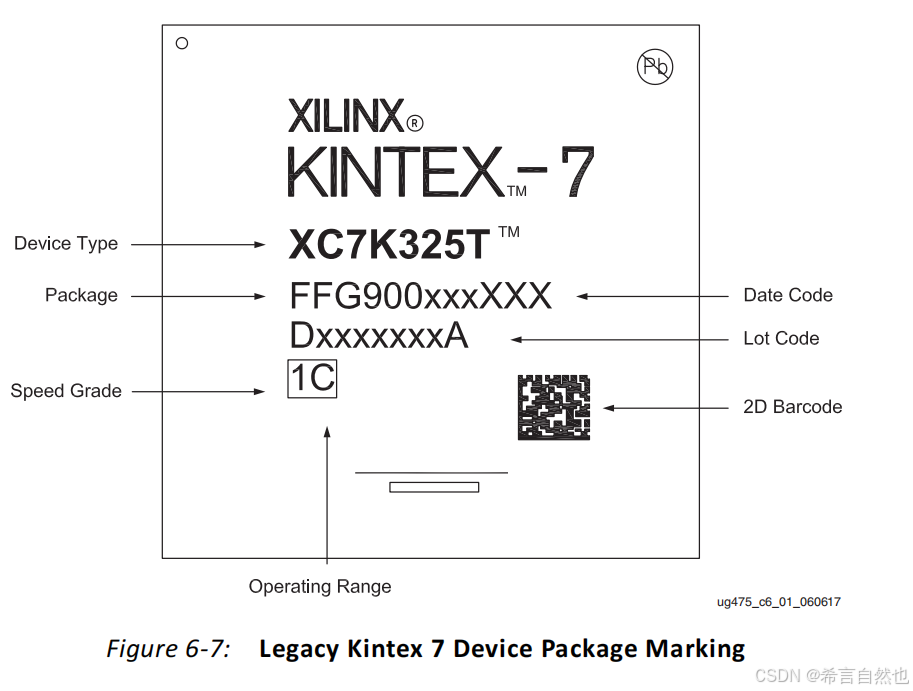

三、传统的封装丝印

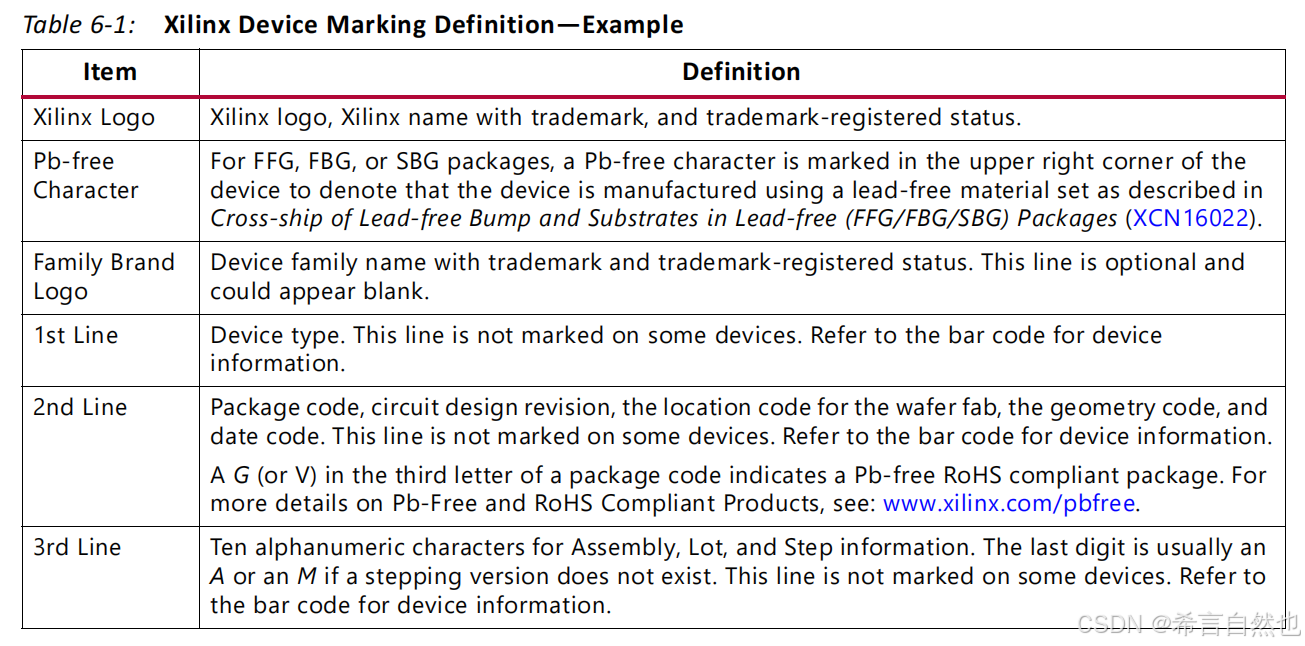

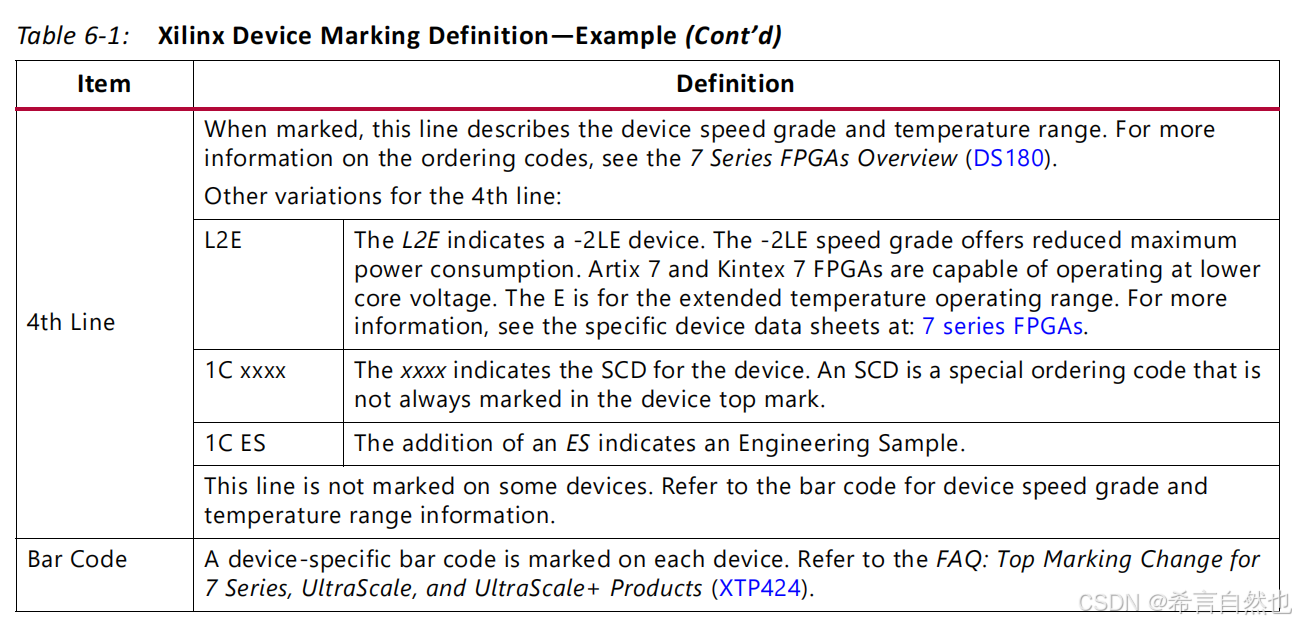

四、图上各种字符的介绍

注意：购买的不同芯片，可能有上面不同的丝印形式，完整的芯片信息，特别是速度等级、温度等级等信息，主要可以通过二维码进行获取，但是需要使用赛灵思的APP工具：XilinxGo（AMD Device Lookup APP）
