FPGA学习笔记：I2C读写控制模块设计

已于 2023-12-14 17:02:10 修改
阅读量936 收藏 5
点赞数
分类专栏： FPGA学习笔记 文章标签： fpga开发 学习 笔记
于 2023-08-29 20:00:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_46140768/article/details/132503707
版权

文章目录

一、I2C读写控制模块说明

前面的文章中设计了I2C最小单元读写模块，能够发送1byte的数据，根据I2C时序图，单次数据写操作需要发送7位器件地址、8位或16位存储单元地址、8位写数据，需要多次调用最小单元读写模块。因此本文设计I2C读写控制模块，将器件地址、存储单元地址、读写数据作为输入输出端口，能够完成一次单字节数据的读写。

二、I2C读写控制模块设计

1、端口说明

端口名称方向说明
Clkinput系统时钟
Rst_ninput复位信号
wrreqinput写请求信号
rdreqinput读请求信号
device_id [7:0]input7位器件ID
addr [15:0]input16位存储器地址
wrdata [7:0]input8位写数据
rddata [7:0]output8位读数据
RW_Doneoutput读写完成标志
Ackoutput应答信号
i2c_sclkoutputI2C时钟SCLK
i2c_sdatinoutI2C数据线SDA

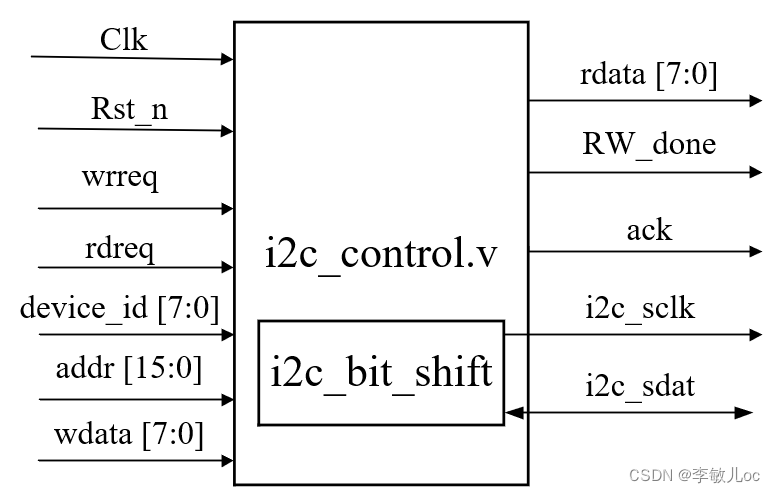

在这里插入图片描述
将之前设计的I2C最小单元读写模块例化到本模块中，通过多次调用实现功能。device_id为7位器件地址和读写操作位的组合。Ack为根据从机多次返回的应答信号确定，若有一次为非应答，则Ack为1，若每次都为应答，则Ack为0。

2.代码设计

（1）8位地址和16位地址确定

在代码中添加wire型信号addr_mode，若addr高八位不等于0，则addr为16位地址，addr_mode为1；addr高八位等于0，则addr为8位地址，addr_mode为0。

	wire addr_mode;//0:addr为8位地址 1:addr为16位地址
	assign addr_mode = (addr[15:8] != 8'd0) ? 1'b1:1'b0;

（2）最小单元读写任务封装

将最小单元读写操作封装为任务I2C_WR和I2C_RD，在调用时只需要将Cmd和TX_DATA传入任务即可。

	task I2C_WR;
		input [5:0] cmd;
		input [7:0] wr_DATA;
		begin
			Cmd = cmd;
			TX_DATA = wr_DATA;
			Go = 1'b1;
		end
	endtask

	task I2C_RD;
		input [5:0] cmd;
		begin
			Cmd = cmd;
			Go = 1'b1;
		end
	endtask

封装成任务后，2字节地址单字节数据写操作简化为以下代码：

	I2C_WR(STA|WR, device_id & 8'hfe);
	I2C_WR(WR, addr[15:8]);
	I2C_WR(WR, addr[7:0]);
	I2C_WR(WR|STO, wrdata);

2字节地址单字节数据读操作简化为以下代码：

	I2C_WR(STA|WR, device_id & 8'hfe);
	I2C_WR(WR, addr[15:8]);
	I2C_WR(WR, addr[7:0]);
	I2C_WR(STA|WR, device_id | 8'h01);
	I2C_RD(RD|NACK|STO);

（3）状态转换

将I2C读写控制逻辑用状态机实现，可分为以下7个状态：
IDLE：空闲状态
WR_REG：写状态
WAIT_WR_DONE：等待写完成
WR_DONE：写完成
RD_REG：读状态
WAIT_RD_DONE：等待读完成
RD_DONE：读完成

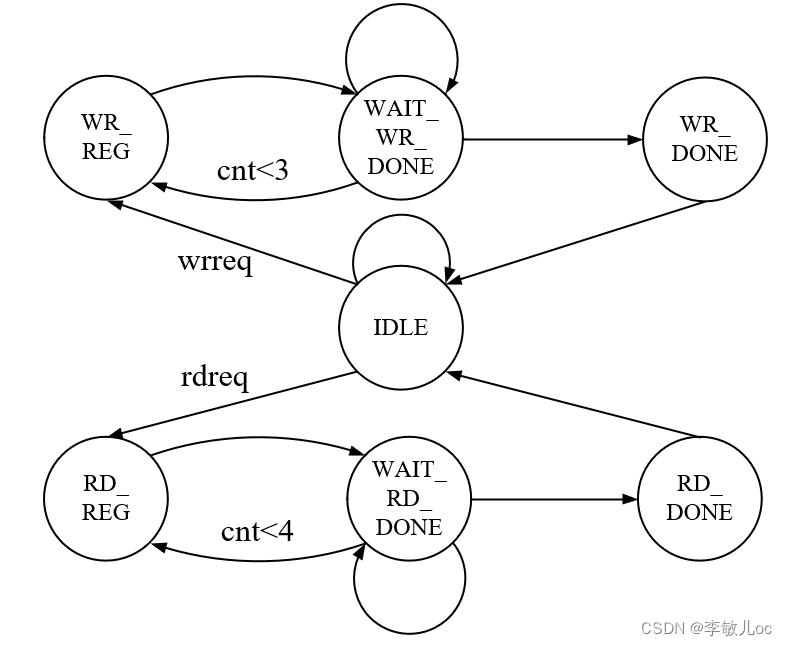

状态转换图如下：
在这里插入图片描述
IDLE状态时，根据wrreq和rdreq跳入对应的读写状态。读操作需要调用4次最小单元模块，写操作需要调用5次最小单元模块，利用cnt对调用次数进行计数。在写状态WR_REG和读状态RD_REG两个状态中单次调用最小单元模块后，跳入等待读写完成状态WAIT_WR_DONE和WAIT_RD_DONE，等待单次I2C完成标志Trans_Done置1，置1后根据cnt判断是否继续读写操作。
各状态及最小单元模块Cmd参数定义：

	localparam
		STA =  6'b000001,	//起始位请求
		WR =   6'b000010,	//写请求
		RD =   6'b000100,	//读请求
		STO =  6'b001000,	//停止位请求
		ACK =  6'b010000,	//应答位请求
		NACK = 6'b100000;	//无应答请求

	reg [8:0] state;
	localparam
		IDLE 		 = 7'b0000001, //空闲状态
		WR_REG 		 = 7'b0000010, //写状态
		WAIT_WR_DONE = 7'b0000100, //等待写完成
		WR_DONE 	 = 7'b0001000, //写完成
		RD_REG		 = 7'b0010000, //读状态
		WAIT_RD_DONE = 7'b0100000, //等待读完成
		RD_DONE 	 = 7'b1000000; //读完成

（4）空闲状态

空闲状态根据读请求标志wrreq和写请求标志rdreq进行判断，跳入对应的读写状态。

	IDLE:begin
		cnt <= 8'd0;
		RW_Done = 1'b0;
		Ack = 1'b0;
		if(wrreq)
			state <= WR_REG;
		else if(rdreq)
			state <= RD_REG;
		else
			state <= IDLE;
	end

（5）写状态

写状态中，调用前面封装好的task任务，将一次读操作分为4步：写器件地址、写存储器高8位地址、写存储器低8位地址、写8位数据。cnt在WAIT_WR_DONE中计数。

	WR_REG:begin
		case(cnt)
			0:I2C_WR(STA|WR, device_id & 8'hfe);
			1:I2C_WR(WR, addr[15:8]);
			2:I2C_WR(WR, addr[7:0]);
			3:I2C_WR(WR|STO, wrdata);
			default;
		endcase
		state <= WAIT_WR_DONE;
	end

（6）等待写完成

根据Trans_Done信号判断I2C最小单元是否发送完成，若完成，则对Ack信号进行赋值，并对cnt计数。当cnt为0时，器件地址发送完成，下一步是发送存储器地址，根据之前计算的addr_mode信号判断是否为16位地址，addr_mode为1，表示16位地址，则cnt为1，发送高8位；addr_mode为0，表示8位地址，跳过发高8位，cnt为2。

	WAIT_WR_DONE:begin
		if(Trans_Done) begin
			Ack = Ack | Ack_o;
			case(cnt)
				0:begin
					if(addr_mode)
						cnt <= 1;
					else
						cnt <= 2;
					state <= WR_REG;
				end
				1:begin cnt <= 2; state <= WR_REG; end
				2:begin cnt <= 3; state <= WR_REG; end
				3:begin cnt <= 0; state <= WR_DONE; end
				default:state <= IDLE;
			endcase
		end
		else
			Go = 1'b0;
	end

（7）写完成

写操作完成，将读写完成标志RW_Done置1，跳回空闲状态。

	WR_DONE:begin
		RW_Done <= 1'b1;
		state <= IDLE;
	end

（8）读状态

读状态和写状态类似，调用前面封装好的task任务，将一次读操作分为5步：写器件地址+写标志、写存储器高8位地址、写存储器低8位地址、写器件地址+读命令、写8位数据。cnt在WAIT_RD_DONE中计数。

	RD_REG:begin
		case(cnt)
			0:I2C_WR(STA|WR, device_id & 8'hfe);
			1:I2C_WR(WR, addr[15:8]);
			2:I2C_WR(WR, addr[7:0]);
			3:I2C_WR(STA|WR, device_id | 8'h01);
			4:I2C_RD(RD|NACK|STO);
			default;
		endcase
		state <= WAIT_RD_DONE;
	end

（9）等待读完成

根据Trans_Done信号判断I2C最小单元是否发送完成，并对cnt计数。当cnt为0时，器件地址发送完成，下一步是发送存储器地址，根据之前计算的addr_mode信号判断是否为16位地址，addr_mode为1，表示16位地址，则cnt为1，发送高8位；addr_mode为0，表示8位地址，跳过发高8位，cnt为2。

	WAIT_RD_DONE:begin
		if(Trans_Done) begin
			case(cnt)
				0:begin
					if(addr_mode)
						cnt <= 1;
					else
						cnt <= 2;
					state <= RD_REG;
				end
				1:begin cnt <= 2; state <= RD_REG; end
				2:begin cnt <= 3; state <= RD_REG; end
				3:begin cnt <= 4; state <= RD_REG; end
				4:begin cnt <= 0; state <= RD_DONE; end
				default:state <= IDLE;
			endcase
		end
		else
			Go = 1'b0;
	end

（10）读完成

读操作完成，将读写完成标志RW_Done置1，读取到的数据存入rddata，跳回空闲状态。

	RD_DONE:begin
		rddata <= RX_DATA;
		RW_Done <= 1'b1;
		state <= IDLE;
	end

I2C读写控制模块源代码

module i2c_control(
	input Clk,					//系统时钟
	input Rst_n,				//复位信号

	input wrreq,				//写请求信号
	input rdreq,				//读请求信号
	input [7:0] device_id,		//7位器件ID
	input [15:0] addr,			//16位存储器地址
	input [7:0] wrdata,			//8位写数据

	output reg [7:0] rddata,	//8位读数据
	output reg RW_Done,			//读写完成标志
	output reg Ack,				//应答信号
	output wire i2c_sclk,		//I2C时钟SCLK
	inout i2c_sdat				//I2C数据线SDA
);

	reg [5:0] Cmd;
	reg [8:0] state;
	reg Go;					//单次I2C起始信号
	reg [3:0] cnt;			//单次I2C读写操作计数器
	reg [7:0] TX_DATA;		//单次I2C接收数据
	wire Trans_Done;		//单次I2C完成标志
	wire Ack_o;				//单次I2C应答信号
	wire [7:0] RX_DATA;		//单次I2C读取数据

	wire addr_mode;//0:addr为8位地址 1:addr为16位地址
	//addr高八位不等于0，则addr为16位地址，addr_mode为1
	assign addr_mode = (addr[15:8] != 8'd0) ? 1'b1:1'b0;

	localparam
		STA =  6'b000001,	//起始位请求
		WR =   6'b000010,	//写请求
		RD =   6'b000100,	//读请求
		STO =  6'b001000,	//停止位请求
		ACK =  6'b010000,	//应答位请求
		NACK = 6'b100000;	//无应答请求

	localparam
		IDLE 		 = 7'b0000001, //空闲状态
		WR_REG 		 = 7'b0000010, //写状态
		WAIT_WR_DONE = 7'b0000100, //等待写完成
		WR_DONE 	 = 7'b0001000, //写完成
		RD_REG		 = 7'b0010000, //读状态
		WAIT_RD_DONE = 7'b0100000, //等待读完成
		RD_DONE 	 = 7'b1000000; //读完成

	always@(posedge Clk or negedge Rst_n)
	if(!Rst_n) begin
		rddata = 8'd0;
		RW_Done = 1'b0;
		Ack = 1'b0;
		cnt = 3'd0;
		state <= IDLE;
	end
	else begin
		case(state)
			IDLE:begin
				cnt <= 8'd0;
				RW_Done = 1'b0;
				Ack = 1'b0;
				if(wrreq)
					state <= WR_REG;
				else if(rdreq)
					state <= RD_REG;
				else
					state <= IDLE;
			end

			WR_REG:begin
				case(cnt)
					0:I2C_WR(STA|WR, device_id & 8'hfe);
					1:I2C_WR(WR, addr[15:8]);
					2:I2C_WR(WR, addr[7:0]);
					3:I2C_WR(WR|STO, wrdata);
					default;
				endcase
				state <= WAIT_WR_DONE;
			end

			WAIT_WR_DONE:begin
				if(Trans_Done) begin
					Ack = Ack | Ack_o;
					case(cnt)
						0:begin
							if(addr_mode)
								cnt <= 1;
							else
								cnt <= 2;
							state <= WR_REG;
						end
						1:begin cnt <= 2; state <= WR_REG; end
						2:begin cnt <= 3; state <= WR_REG; end
						3:begin cnt <= 0; state <= WR_DONE; end
						default:state <= IDLE;
					endcase
				end
				else
					Go = 1'b0;
			end

			WR_DONE:begin
				RW_Done <= 1'b1;
				state <= IDLE;
			end

			RD_REG:begin
				case(cnt)
					0:I2C_WR(STA|WR, device_id & 8'hfe);
					1:I2C_WR(WR, addr[15:8]);
					2:I2C_WR(WR, addr[7:0]);
					3:I2C_WR(STA|WR, device_id | 8'h01);
					4:I2C_RD(RD|NACK|STO);
					default;
				endcase
				state <= WAIT_RD_DONE;
			end

			WAIT_RD_DONE:begin
				if(Trans_Done) begin
					case(cnt)
						0:begin
							if(addr_mode)
								cnt <= 1;
							else
								cnt <= 2;
							state <= RD_REG;
						end
						1:begin cnt <= 2; state <= RD_REG; end
						2:begin cnt <= 3; state <= RD_REG; end
						3:begin cnt <= 4; state <= RD_REG; end
						4:begin cnt <= 0; state <= RD_DONE; end
						default:state <= IDLE;
					endcase
				end
				else
					Go = 1'b0;
			end

			RD_DONE:begin
				rddata <= RX_DATA;
				RW_Done <= 1'b1;
				state <= IDLE;
			end

		endcase
	end

	task I2C_WR;
		input [5:0] cmd;
		input [7:0] wr_DATA;
		begin
			Cmd = cmd;
			TX_DATA = wr_DATA;
			Go = 1'b1;
		end
	endtask

	task I2C_RD;
		input [5:0] cmd;
		begin
			Cmd = cmd;
			Go = 1'b1;
		end
	endtask

	i2c_bit_shift i2c_bit_shift(
		.Clk(Clk),					//系统时钟
		.Rst_n(Rst_n),				//复位信号
		.Cmd(Cmd),					//I2C读写控制命令
		.Go(Go),						//I2C读写开始信号
		.RX_DATA(RX_DATA),		//I2C读取数据
		.TX_DATA(TX_DATA),		//I2C发送数据
		.Trans_Done(Trans_Done),//单次读写操作完成标志
		.Ack_o(Ack_o),				//应答信号ACK
		.i2c_sclk(i2c_sclk),		//I2C时钟SCLK
		.i2c_sdat(i2c_sdat)		//I2C数据线SDA
	);
endmodule

三、I2C读写控制模块仿真

1.读写操作任务封装

将单次读写操作封装成task任务，提高代码的简洁性，仿真时只需要将器件地址device_id、存储单元地址addr和写数据wrdata传入任务即可。

	task I2C_WRITE;
		input [7:0] wr_id;
		input [15:0] wr_addr;
		input [7:0] wr_data;
		begin
			device_id = wr_id;
			addr = wr_addr;
			wrdata = wr_data;
			wrreq = 1'b1;#20;
			wrreq = 1'b0;#20;
			wait(RW_Done);#200;
		end
	endtask

	task I2C_READ;
		input [7:0] wr_id;
		input [15:0] wr_addr;
		begin
			device_id = wr_id;
			addr = wr_addr;
			rdreq = 1'b1;#20;
			rdreq = 1'b0;#20;
			wait(RW_Done);#200;
		end
	endtask

2.仿真文件

采用EEPROM仿真模型M24LC04B对本模块进行仿真。
向器件地址A0的存储单元16’h0011写入数据8’hCD，向存储单元16’h0145写入数据8’h58，写入后读取这两个存储单元的数据。

`timescale 1ns/1ns

module i2c_control_tb();
	reg Clk,Rst_n;
	reg wrreq,rdreq;
	reg [7:0] device_id;
	reg [15:0] addr;
	reg [7:0] wrdata;
	wire [7:0] rddata;
	wire RW_Done;
	wire Ack;
	wire i2c_sclk;
	wire i2c_sdat;

	pullup(i2c_sdat); //模拟外部上拉电阻

	i2c_control i2c_control(
		.Clk(Clk),				//系统时钟
		.Rst_n(Rst_n),			//复位信号
		.wrreq(wrreq),			//写请求信号
		.rdreq(rdreq),			//读请求信号
		.device_id(device_id),	//7位器件ID
		.addr(addr),			//16位存储器地址
		.wrdata(wrdata),		//8位写数据
		.rddata(rddata),		//8位读数据
		.RW_Done(RW_Done),	//读写完成标志
		.Ack(Ack),				//应答信号
		.i2c_sclk(i2c_sclk),	//I2C时钟SCLK
		.i2c_sdat(i2c_sdat)	//I2C数据线SDA
	);

	M24LC04B M24LC04B(
		.A0(0),
		.A1(0),
		.A2(0),
		.WP(0),//写保护引脚，高电平不允许写，低电平允许写
		.SDA(i2c_sdat),
		.SCL(i2c_sclk),
		.RESET(~Rst_n)
	);

	initial Clk = 1'b1;
	always #10 Clk = ~Clk;

	initial begin
		Rst_n = 1'b0;
		wrreq = 1'b0;
		rdreq = 1'b0;
		device_id = 8'd0;
		addr = 16'd0;
		wrdata = 8'd0;
		#201;

		Rst_n = 1'b1;
		#20;

		I2C_WRITE(8'hA0,16'h0011,8'hCD);
		I2C_WRITE(8'hA0,16'h0145,8'h58);
		#20000;

		I2C_READ(8'hA0,16'h0011);
		I2C_READ(8'hA0,16'h0145);
		#20000;
		$stop;
	end

	task I2C_WRITE;
		input [7:0] wr_id;
		input [15:0] wr_addr;
		input [7:0] wr_data;
		begin
			device_id = wr_id;
			addr = wr_addr;
			wrdata = wr_data;
			wrreq = 1'b1;#20;
			wrreq = 1'b0;#20;
			wait(RW_Done);#200;
		end
	endtask

	task I2C_READ;
		input [7:0] wr_id;
		input [15:0] wr_addr;
		begin
			device_id = wr_id;
			addr = wr_addr;
			rdreq = 1'b1;#20;
			rdreq = 1'b0;#20;
			wait(RW_Done);#200;
		end
	endtask
endmodule

3.仿真结果

在这里插入图片描述

李敏儿oc
关注
  • 0
    点赞
  • 踩
  • 5
    收藏
    觉得还不错? 一键收藏
  • 3
    评论
专栏目录
FPGA学习笔记：I2C协议原理及I2C最小单元读写模块设计
李敏儿oc的博客
08-28 942
Verilog语言编程，设计I2C最小单元读写模块，能够读写1byte的数据，可通过控制模块传入指令，实现对应的读写操作。
基于FPGA的I2C控制器设计
05-06
FPGA iic控制器 包含电路原理图 IIC教程，电路板操作说明，流程图 拨码开关选择要发送到FPGA外面的数据， 然后FPGA通过IIC通信，把数据传送到外面 的IIC芯片里面，最后再通过IIC通信把这个 数据读回来，显示在LED上。 后改为： 4个按键为二进制数，按下为1，没按下为零，就是XXXX， 因为IIC传送的是8bit的数，所以就将这四个按键按下的 情况显示在在4个LED上面，就是用4个LED代表4个按键的 按下情况，这样就用按键取代了拨码开关，我也不用去 做个板插上去。 设计语言：VHDL
FPGA——I2C代码篇
weixin_44448586的博客
06-21 3654
经过上一篇I2C协议原理的讲解，相比大家都已经了解I2C的工作原理 。首先想好设计程序代码用哪种方案。 1、使用线性序列机
FPGA的I2C的原理及应用（含有源码）
weixin_44448586的博客
06-19 4657
I2C总线与协议原理 I2C作为串行通信总线主要有以下特点：
【FPGA】I2C协议
kissdragan的博客
11-28 2456
I2C 即 Inter-Integrated Circuit(集成电路总线），是由 Philips 半导体公司（现在的 NXP 半导体公司）在八十年代初设计出来的一种简单、双向、二线制总线标准。多用于主机和从机在数据量不大且传输距离短的场合下的主从通信。主机启动总线，并产生时钟用于传送数据，此时任何接收数据的器件均被认为是从机。I2C 总线由数据线 SDA 和时钟线 SCL 构成通信线路，既可用于发送数据，也可接收数据。
FPGA ——I2C总线 原理详解
居安士的博客
05-13 3209
I2C总线原理，包含协议的解释和读写过程的解释
AD9883A基于FPGA的I2C初始化模块设计
07-23
述I2C总线的原理；介绍几种I2C接口芯片的初始化...以AD9883A的初始化为例，重点说明基于FPGA的I2C配置模块，在QuartusII 软件中进行了I2C 总线主从模式下的仿真，并用其内嵌逻辑软分析仪SignalTapII 完成了硬件调试。
基于I2C接口EEPROM读写控制器设计
10-17
综上所述，设计基于I2C接口的EEPROM读写控制器，不仅需要深入理解I2C总线协议，还需要灵活运用FPGA设计技术，以实现高效、可靠的通信。这种控制器的应用广泛，适用于需要与EEPROM交互的各种系统，如嵌入式系统、数据...
I2C.rar_IIC I2C fpga_iic IP核设计
09-21
标题"I2C.rar_IIC I2C fpga_iic IP核设计"暗示了这是一个关于在FPGA（Field-Programmable Gate Array）上实现I2C（Inter-Integrated Circuit）接口IP（Intellectual Property）核心的设计项目。I2C是一种多主控、...
基于FPGA的I2C控制器设计.zip
09-06
本项目"基于FPGA的I2C控制器设计"着重讲解如何利用FPGA实现一个高效的I2C通信控制器。 I2C总线的基本原理包括主设备和从设备的概念，数据通过两条线传输：SCL（时钟）和SDA（数据）。主设备控制时钟信号，发起通信...
FPGA-DA模块学习 I2C接口（附源码）
zazazaz1的博客
06-19 2723
学习内容 D/A芯片DAC5571的使用，包括I2C的学习，并对代码进行详解。 实现功能 通过程序产生一个0-255循环递增的数据，通过I2C接口不断写入到DAC中，输出的模拟电压可以控制开发板上的某个LED的亮暗变化。结构如下 开发环境 xilinx spartan6开发板、ISE14.7、modelsim10.5、verilog I2C相关知识 I2C 通讯协议(Inter－Integrated Circuit)是由 Philips 公司开发的一种简单、双向二线制同步串行总线，只需要两根线即可在连接于
【FPGA】十一、I2C通信回环
weixin_62912626的博客
01-02 2211
FPGA I2C主从机回环通信
通过FPGA实现I2C
csdnqiang的博客
06-06 9187
I2C总线是由Philips公司开发的一种简单、双向二进制串行总线。只需要两根线即可在连接于总线上的器件之间信息传递。 I2C的标准速率为100kbit/s，快速模式时速率为400kbit/s，支持多机通讯，支持多主控模块，但同一时刻只允许有一个主控。由数据线SDA和时钟线SCL构成串行总线。每个电路和模块都有唯一的地址。 以下以AT24C04为例说明I2C的基本读写操作，I2C设备的操作可分为读写单个存储字节和多个存储字节。读写时序示意图如下所示： 如上图所示，I2C通信分为空闲状态、开始态、信息传输
FPGA学习_I2C总线协议
m0_56222647的博客
03-18 1198
参考：https://mp.weixin.qq.com/s/Yq7i3y0ElNJiaPOWRetstQI2C总线由Philips公司开发的一种简单的双向二线制同步串行总线，英文名称为（Internal-Integrated Circuit Bus），也就是内置集成电路总线，它只需要两根线即可实现系统内部各个连接于总线上的集成电路（IC）之间的信息传递，可以说它是内部的公共通信干线。该协议起初是飞利浦公司为了让主板、嵌入式系统用以连接低速周边装置而研发的，如今得到了广泛应用。
【FPGA】FPGA基于i2c的eeprom读写
weixin_45888898的博客
02-12 9951
文章目录一、i2c协议二、看i2c--eeprom手册找关键1.设别型号选择2.描述3.总线时序图4.总线开始和停止5.数据在总线上传输6.设备地址（控制命令）7.写操作8.读操作三、状态机设计1.i2c协议接口的状态图2.eeprom读写的状态图四、代码部分1.==i2c_interface.v==2.==master_ctrl.v==3.==top.v==4.其他模块五、仿真验证六、上板验证七、总结 一、i2c协议 I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即
详解IIC通信协议以及FPGA实现
最新发布
主要分享学习中的知识和遇到的问题
04-19 2401
I2C通信协议使用两根线（串行数据线SDA和串行时钟线SCL）进行通信，其中SDA用于传输数据，SCL用于传输时钟信号；支持多主设备和多从设备的通信，通过地址来识别不同的设备，并支持数据的读取和写入操作。
FPGA实现IIC接口（2）--IIC接口芯片的实际使用
热门推荐
孤独的单刀
10-15 3万+
通过本文您会学到：如何用EEPROM来实现IIC接口。
基于I2C的FPGA代码设计（带注释）
m0_61193692的博客
03-01 375
提供I2C的源码，并且给出具体注释讲解。可参考时序图理解程序，有问题可以留言。
【FPGA】IIC协议通用主机接口的设计与实现详解
nazonomaster的博客
10-23 2959
利用 verilog HDL 对IIC协议主机接口的设计与实现
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
