2.3 openmv硬件介绍和基础使用介绍

非常详细的视频和文字教程，讲解常见的openmv教程包括 巡线、物体识别、圆环识别、阈值自动获取等。非常适合学习openmv、K210、K230等项目
视频合集链接在:

openmv教程合集 openmv入门到项目开发 openmv和STM32通信 openmv和opencv区别 openmv巡线 openmv数字识别教程LCD

想看openmv教程线上文档可以看 这个文档所在合集

openmv供电必知

一般两种使用场景:

1. USB连接openmv使用场景

使用USB数据线 插入openMV USB 接口，是电脑给openMV 5V供电 和进行USB与上位机烧录与调试。

在这样的场景下，openmv 是通过USB进行供电，所以这时候就不要再使用其他外部供电方式给openmv供电，当然可以openmv给其他设备供电的。

2. 脱机运行场景

脱机运行场景是: 通过串口接口完成和STM32、PLC等设备通信，通过5V和GND给单片机供电。注意供电引脚不要接反！

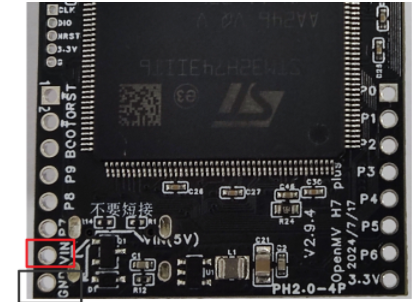

注意任何时候不要使用3.3V给板子供电，要使用5V+GND 给 openmv 串口+供电接口或VIN和GND引脚供电 给。

这个接口在好家伙VCC H7 和 H7 plus 都是一样的。

openmv外围接口

USB 接 口: 用于连接USB数据线和电脑通信等，主要不要大力歪着插入USB接口，容易虽坏USB接口。

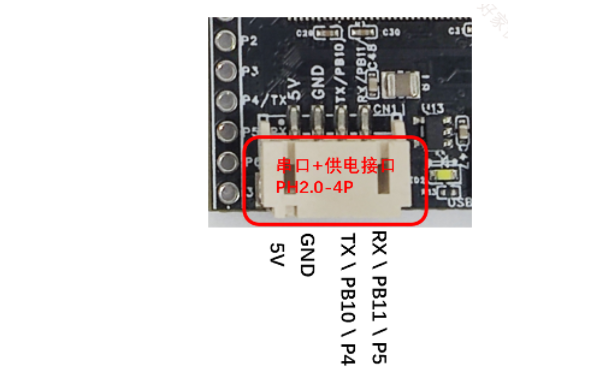

串口+供电接口: 供电引脚的顺序是5V、GND、TX \ PB10 \ P4 、RX \ PB11 \ P5 ,使用的接口是PH2.0-4P。(注意PBx !=Px)

**两侧GPIO接口:**引出 RST、BOOT、P9、P8、P7、VIN、GND。P0、P1、P2、P3、P4、P5、P6、3.3V。

安 装 孔: 安装孔直径3.225mm、两个安装孔圆心间距29.475mm。

摄像头接口:openmv H7 Plus支持安装OV5640、OV2640、OV7725。openmv H7 Plus支持安装:OV2640、OV7725。支持更换为M12的远焦镜头、广角镜头、无畸变镜头。

**R G B 灯：**用于显示openmv板子状态，也可以用户自定义代码控制。

绿色:表示openmv 内置的程序正在加载运行。

蓝色：表示openmv正在运行默认的main.py脚本

白色:由于硬件故障，openmv 固件崩溃了。

**SD 卡:**openmv内存卡支持128MB-32G空间，FAT32格式。

好家伙VCC的有黑色和绿色openmv都是一样的，只是板子颜色有区别

openmv H7 Plus 实物接口介绍

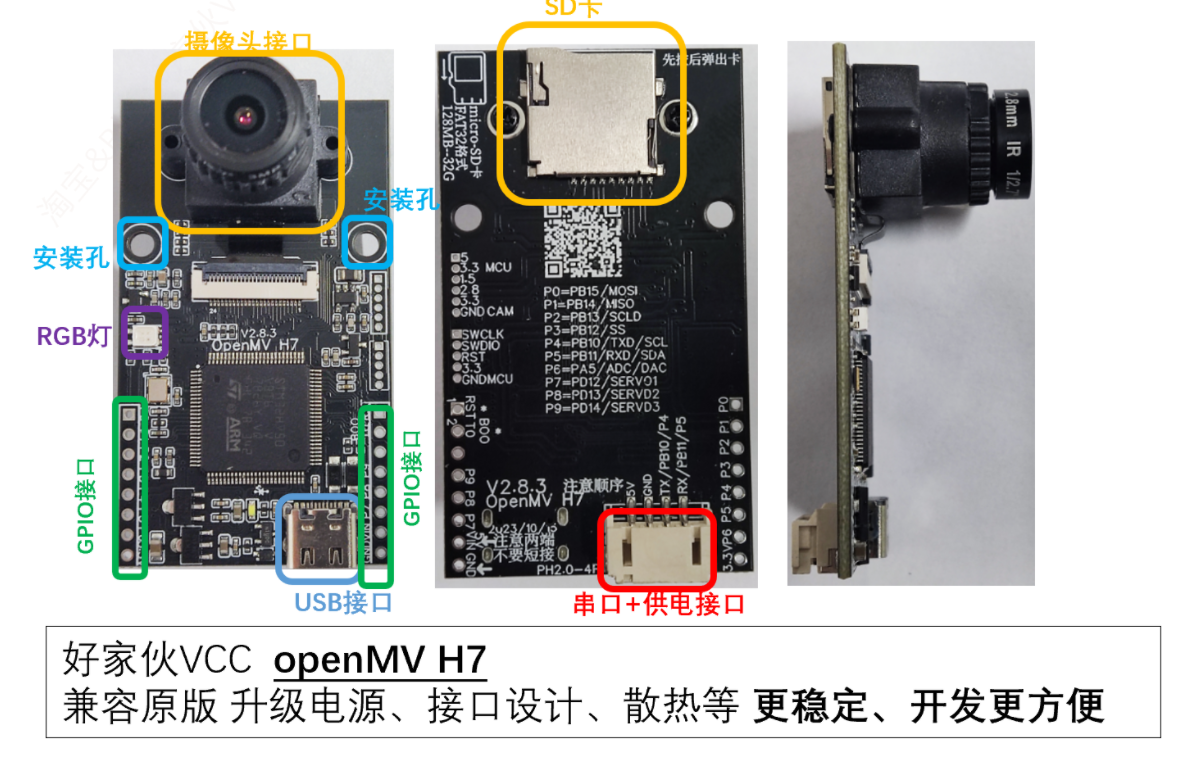

openmv H7 实物接口介绍

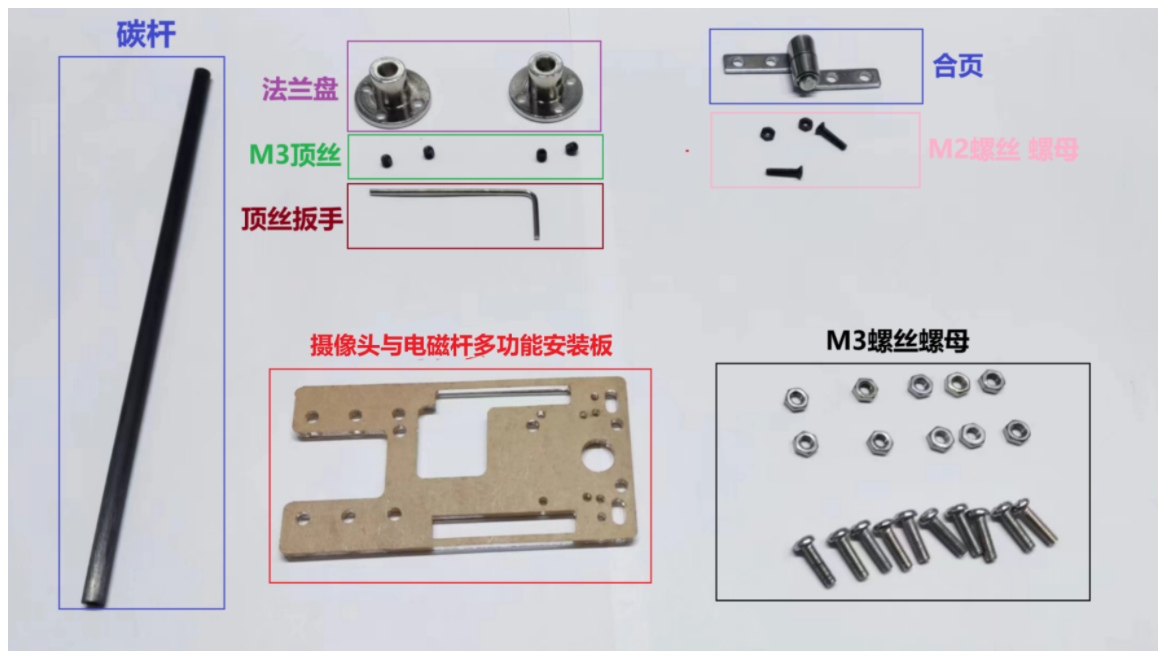

多功能安装支架

摄像头安装尽量稳定一些，并且尽量高度和倾角都是可以调整的，下面的安装支架就可以做到 可以调整高度和倾角，并且结构稳定。
