1、EoE简介

        EoE ：Ethernet tunneled over EtherCAT services， 基于EtherCAT服务的以太网隧道。从站需要移植自己的TCP/IP协议栈（如lwip），底层还是通过EtherCAT的邮箱通信。

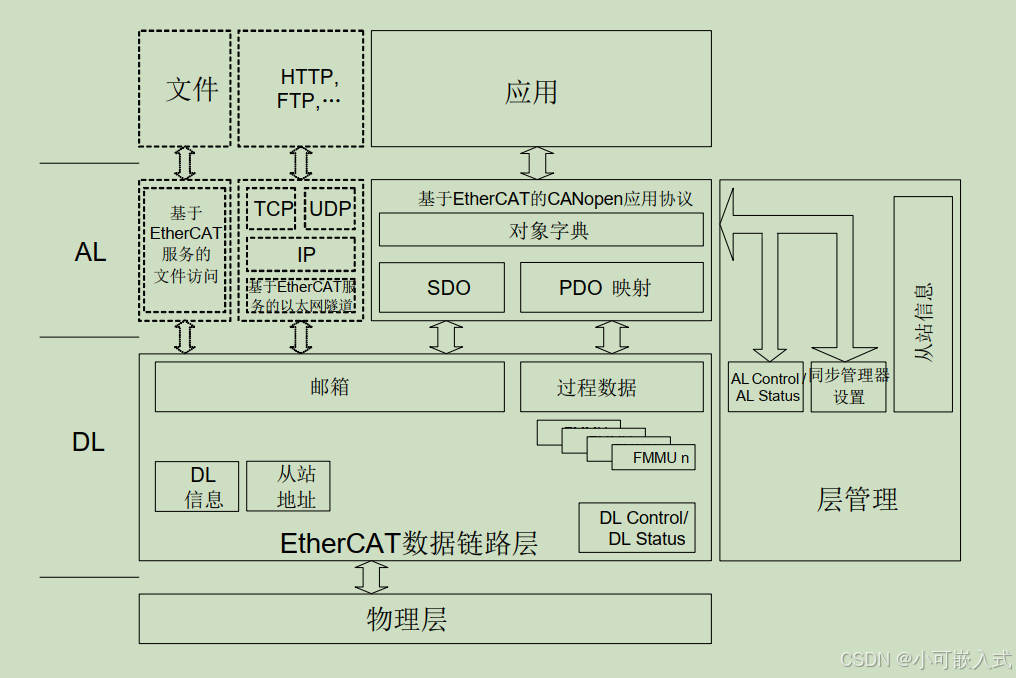

2、EtherCAT协议结构

3、从站节点参考模型



4、EoE 编码

4.1 Initiate EoE请求
（1）Initiate EoE请求的数据类型
typedef struct
{
    unsigned FrameType        : 4;
    unsigned Port             : 4;
    unsigned LastFragment     : 1;
    unsigned TimeAppended     : 1;
    unsigned TimeRequested    : 1;
    unsigned Reserved         : 5;
    unsigned FragmentNumber   : 6;
    unsigned CompleteSize     : 6;
    unsigned FrameNumber      : 4;
} TEOEHEADER;
typedef struct
{
    TMBXHEADER MbxHeader;
    TEOEHEADER EoeHeader;
    BYTE Data[MAX_EOE_DATA_SIZE];
} TINIEOEREQ;
（2）Initiate EoE 请求的编码
帧部分数据字段数据类型值/描述
Mailbox HeaderLengthWORDN = 0x24+ y*0x20:邮箱服务数据的长度（ y=0~0x2F）
AddressWORD如果主站是客户机，则为源站地址；如果从站是客户机，则为目的站地址
ChannelUnsigned60x00 (为将来使用保留)
PriorityUnsigned20x00: 最低优先级…0x03: 最高优先级
TypeUnsigned40x02: EoE
CntUnsigned3邮箱服务计数器（ 0 保留， 1 是起始值， 7 以后的下一个值为 1）
ReservedUnsigned10x00
EoE HeaderFrameTypeUnsigned40x02
PortUnsigned40x00: 发送到非特定端口0x01-0x0F: 选择特定端口
Last FragmentUnsigned10x00: 后面至少还有一个 EoE Fragment 服务0x01: 整个以太网帧都位于数据部分
Time AppendedUnsigned10x00: 最后一个分段中的 EoE 数据之后不添加时间戳0x01: 最后一个分段中的 EoE 数据之后添加时间戳
Time RequestUnsigned10x00: 不要求发送时间的时间戳0x01: 要求有发送时间的时间戳
ReservedUnsigned5
FragmentNumberUnsigned60x00
Complete SizeUnsigned6（以太网数据帧的完整大小+ 31)/32
Frame NumberUnsigned4以太网帧的编号
EoE DataBYTE[N-4]以太网帧（不包括前导码、 SFD、 FCS）第一部分，长度为（ N-4）个八位位组（如果包含时间戳，则再减去4 个八位位组）
(optional)TimeStampUnsigned32以 ns 为单位，从 DA 开始的帧接收时间
 4.2 Initiate EoE响应
(1) Initiate EoE 响应的属性类型
typedef struct
{
    TMBXHEADER MbxHeader;
    TEOEHEADER EoeHeader;
    TimeStamp Unsigned32;
} TINIEOERES;
 (2) Initiate EoE 响应的编码
帧部分数据字段数据类型值/描述
Mailbox HeaderLengthWORDN = 0x08: 邮箱服务数据的长度
AddressWORD如果主站是客户机，则为源地址；如果从站是客户机，则为目的地址
ChannelUnsigned60x00 (为将来使用保留)
PriorityUnsigned20x00: 最低优先级…0x03: 最高优先级
TypeUnsigned40x02: EoE
CntUnsigned3邮箱服务计数器（ 0 保留， 1 是起始值， 7 以后的下一个值为 1）
ReservedUnsigned10x00
EoE HeaderFrameTypeUnsigned40x03
PortUnsigned40x00: 发送到非特定端口0x01-0x0F: 选择指定的端口
Last FragmentUnsigned10x00
Time AppendedUnsigned10x01: 添加时间戳
Time RequestUnsigned10x00: 不要求发送时间的时间戳
ReservedUnsigned5
FragmentNumberUnsigned60x00
Complete SizeUnsigned60x00
Frame NumberUnsigned4以太网帧的编号
TimeStampUnsigned32以 ns 为单位， 从 DA 开始的数据帧发送时间
 4.3 EoE Fragment 请求

(1) EoE Fragment 请求的属性类型
typedef struct
{
    TMBXHEADER MbxHeader;
    TEOEHEADER EoeHeader;
    BYTE Data[MAX_EOE_DATA_SIZE];
} TEOEFRAGREQ;
 (2) EoE Fragment 请求的编码
帧部分数据字段数据类型值/描述
Mailbox HeaderLengthWORDN > 0x04: 邮箱服务数据的长度
AddressWORD如果主站是客户机，则为源地址；如果从站是客户机，则为目的地址
ChannelUnsigned60x00 (为将来使用保留)
PriorityUnsigned20x00: 最低优先级…0x03: 最高优先级
TypeUnsigned40x02: EoE
CntUnsigned3邮箱服务计数器（ 0 保留， 1 是起始值， 7 以后的下一个值为 1）
ReservedUnsigned10x00
EoE HeaderFrameTypeUnsigned40x00
PortUnsigned40x00: 发送到非特定端口0x01-0x0F: 选择特定端口
Last FragmentUnsigned10x00:至少还有一个 EoE Fragment 服务0x01:当前以太网数据帧的最后的数据部分（包括时间戳）
Time AppendedUnsigned10x00: 最后一个分段中的 EoE 数据后不添加时间戳0x01: 最后一个分段中的 EoE 数据后添加时间戳
Time RequestUnsigned10x00: 不请求发送时间的时间戳0x01: 请求有发送时间的时间戳
ReservedUnsigned5
FragmentNumberUnsigned60x01-0x2F: 以太网帧分段的个数
OffsetUnsigned6以太网帧分段的偏移量
Frame NumberUnsigned4以太网帧的编号
EoE DataBYTE[N-4]以太网帧（不包含前导码、 SFD、 FCS）的第一部分，长度为（ N-4）个八位位组（如果包含时间戳还要减去4 个八位位组）
(optional)TimeStampUnsigned32以 ns 为单位， 从 DA 开始的数据帧接收时间
 4.4 EoE 数据元素

 (1) EoE 数据的编码
帧部分数据字段数据类型值/描述
EthernetDest MACBYTE[6]符合 ISO/IEC 8802-3 的目标 MAC 地址
Src MACBYTE[6]符合 ISO/IEC 8802-3 的源 MAC 地址
(optional)VLAN TagBYTE[4]0x81、 0x00 与由 IEEE 802.1Q 规定的两个八位位组
Ether TypeBYTE[2]由 IEEE 分配
User FrameData用户数据（ 八位位组串）或者 EoE 参数
PaddingBYTE[n]根据 ISO/IEC 8802-3 的规定，如果 DLPDU 长度少于
 4.5 Set IP Parameter 请求

(1) Set IP Parameter 请求的属性类型
typedef struct
{
    TMBXHEADER MbxHeader;
    TEOEHEADER EoeHeader;
    BYTE Data[MAX_EOE_DATA_SIZE];
} TEOEFRAGREQ;
(2) Set IP Parameter 请求的编码
帧部分数据字段数据类型值/描述
Mailbox HeaderLengthWORDN > 0x08: 邮箱服务数据长度
AddressWORD如果主站是客户机，则为源地址；如果从站是客户机，则为目的地址
ChannelUnsigned60x00 (为将来使用保留)
PriorityUnsigned20x00: 最低优先级…0x03: 最高优先级
TypeUnsigned40x02: EoE
CntUnsigned3邮箱服务计数器（ 0 保留， 1 是起始值， 7 以后的下一个值为 1）
ReservedUnsigned10x00
EoE HeaderFrameTypeUnsigned40x02
PortUnsigned40x00: 发送到非特定端口0x01-0x0F: 选择特定的端口
Last FragmentUnsigned10x01: 最后的数据部分
Time AppendedUnsigned10x00: 不添加时间戳
Time RequestUnsigned10x00: 不请求发送时间的时间戳
ReservedUnsigned5
Fragment NumberUnsigned60x00
OffsetUnsigned60x00
Frame NumberUnsigned40x00
EoE ParameterMAC includedUnsigned1符合 ISO/IEC 8802-3 的 MAC 地址
IP address includedUnsigned1符合 IETF RFC 791 的 IP 地址
Subnet Mask includedUnsigned1符合 IETF RFC 791 的子网掩码
Default Gateway includedUnsigned1符合 IETF RFC 791 的默认网关地址
DNS Server IP Address includedUnsigned1符合 IETF RFC 791 的 DNS 服务器的 IP 地址
DNS Name includedUnsigned1符合 IETF RFC 791 的 DNS 名称
reservedUnsigned26
(conditional)MACBYTE[6]符合 ISO/IEC 8802-3 的 MAC 地址
(conditional)IP addressBYTE[4]符合 IETF RFC 791 的 IP 地址
(conditional)Subnet MaskBYTE[4]符合 IETF RFC 791 和 IETF RFC 826 的子网掩码
(conditional)Default GatewayBYTE[4]符合 IETF RFC 791 的默认网关地址
(conditional)DNS Server IP AddressBYTE[4]符合 IETF RFC 791 的 DNS 服务器的 IP 地址
(conditional)DNS Namechar[32]符合 IETF RFC 791 的 DNS 名称
 4.6 Set IP Parameter 响应

(1) Set IP Parameter 响应的属性类型
typedef struct
{
    unsigned FrameType       : 4;
    unsigned Port            : 4;
    unsigned LastFragment    : 1;
    unsigned TimeAppended    : 1;
    unsigned TimeRequested   : 1;
    unsigned Reserved        : 5;
    unsigned Result          : 16;
} TEOEPARAHEADER;
typedef struct
{
    TMBXHEADER MbxHeader;
    TEOEPARAHEADER EoeHeader;
} TEOEFRAGREQ;
(2) Set IP Parameter 响应的编码
帧部分数据字段数据类型值/描述
Mailbox HeaderLengthWORDN=0X04： 邮箱服务数据长度
AddressWORD如果主站是客户机，则为源地址；如果从站是客户机，则为目的地址
ChannelUnsigned60x00 (为将来使用保留)
PriorityUnsigned20x00: 最低优先级…0x03: 最高优先级
TypeUnsigned40x02: EoE
CntUnsigned3邮箱服务计数器（ 0 保留， 1 是起始值， 7 以后的下一个值为 1）
ReservedUnsigned10x00
EoE HeaderFrameTypeUnsigned40x03
PortUnsigned40x00: 发送到非特定端口0x01-0x0F: 选择特定的端口
Last FragmentUnsigned10x01: 最后的数据部分
Time AppendedUnsigned10x00: 不添加时间戳
Time RequestUnsigned10x00: 不要求发送时间的时间戳
ReservedUnsigned5
ResultUnsigned16见表 84

                                                 表 84 – EoE Result 参数

结果代码含义
0x0000成功
0x0001未定义的错误
0x0002不支持的帧类型
0x0201无 IP 支持
0x0401无过滤器支持
4.7 Set Address Filter 请求

(1) Set Address Filter 请求的属性类型
typedef struct
{
    TMBXHEADER MbxHeader;
    TEOEHEADER EoeHeader;
    BYTE Data[MAX_EOE_DATA_SIZE];
} TEOEFRAGREQ;
(2) Set Address Filter 请求的编码
帧部分数据字段数据类型值/描述
Mailbox HeaderLengthWORDN > 0x06: 邮箱服务数据的长度
AddressWORD如果主站是客户机，则为源地址；如果从站是客户机，则为目的地址
ChannelUnsigned60x00 (为将来使用保留)
PriorityUnsigned20x00: 最低优先级…0x03: 最高优先级
TypeUnsigned40x02: EoE
CntUnsigned3邮箱服务计数器（ 0 保留， 1 是起始值， 7 以后的下一个值为 1）
ReservedUnsigned10x00
EoE HeaderFrameTypeUnsigned40x04
PortUnsigned40x00: 发送到非特定端口0x01-0x0F: 选择特定的端口
Last FragmentUnsigned10x01: 最后的数据部分
Time AppendedUnsigned10x00: 不添加时间戳
Time RequestUnsigned10x00: 不要求发送时间的时间戳
ReservedUnsigned5
Fragment NumberUnsigned60x00
OffsetUnsigned60x00
Frame NumberUnsigned40x00
EoE ParameterMAC filter countUnsigned4计数当前从站上以太网端口接受的 MAC 地址， MAC 地址须符合 ISO/IEC 8802-3。
MAC filter maskUnsigned2计数当前从站上以太网端口接受的 MAC 地址掩码， MAC 地址须符合 ISO/IEC 8802-3。
ReservedUnsigned1符合 IETF RFC 791 的子网掩码
Inhibit BroadcastUnsigned1过滤广播报文
ReservedUnsigned8
(conditional)List of MAC AddressList of BYTE[6]符合 ISO/IEC 8802-3 的 MAC 地址。
(conditional)List of MAC Address FilterList of BYTE[6]符合 ISO/IEC 8802-3 的 MAC 地址。比特被置位意味着目标 MAC 地址的该地址位与 MAC地址列表中的相应条目进行比较
 4.8 Set Address Filter 响应

(1) Set Address Filter 响应的属性类型
typedef struct
{
    unsigned FrameType       : 4;
    unsigned Port            : 4;
    unsigned LastFragment    : 1;
    unsigned TimeAppended    : 1;
    unsigned TimeRequested   : 1;
    unsigned Reserved        : 5;
    unsigned Result          : 16;
} TEOEPARAHEADER;
typedef struct
{
    TMBXHEADER MbxHeader;
    TEOEPARAHEADER EoeHeader;
} TEOEFRAGREQ;
(2) Set Address Filter 请求的编码
帧部分数据字段数据类型值/描述
Mailbox HeaderLengthWORDN = 0x08： 邮箱服务数据的长度
AddressWORD如果主站是客户机，则为源地址；如果从站是客户机， 则为目的地址
ChannelUnsigned60x00 (为将来使用保留)
PriorityUnsigned20x00: 最低优先级…0x03: 最高优先级
TypeUnsigned40x02: EoE
CntUnsigned3邮箱服务计数器（ 0 保留， 1 是起始值， 7 以后的下一个值为 1）
ReservedUnsigned10x00
EoE HeaderFrameTypeUnsigned40x05
PortUnsigned40x00: 发送到非特定端口0x01-0x0F: 选择特定的端口
Last FragmentUnsigned10x01: 最后的数据部分
Time AppendedUnsigned10x00: 不添加时间戳
Time RequestUnsigned10x00: 不要求发送时间的时间戳
ReservedUnsigned5
ResultUnsigned16见表 84



EtherCAT主站IGH-- 9 -- IGH之eoe_request.h/c文件解析
常驻客栈的博客--嵌入式EtherCAT
07-06 490
功能和用途：该函数用于初始化 EoE 请求对象。它将请求对象的所有字段设置为默认值，并初始化列表头以确保请求对象的状态一致。具体地，函数会将 MAC 地址、IP 地址、子网掩码、网关、DNS 和名称等字段清零，并将相关标志设置为未包含状态。此外，它还将请求的状态设置为初始化状态，并将发送时间戳重置为 0。使用场景：在创建新的 EoE 请求时调用该函数，以确保请求对象的所有字段都被正确初始化。这样可以防止使用未初始化的内存，并确保请求对象的状态是一致且可预测的。
EtherCat：打通EtherCat奇经八脉（一）
Mr.Sugarcane
05-15 1万+
EtherCat 基础知识
【原创】浅谈EtherCAT主站EOE(上)-EOE网络
wsg1100
05-28 2409
Ethernet over EtherCAT (EoE) 是一种通信协议，它允许通过网络连接访问从站设备的参数，以便配置和诊断从站设备。EoE 允许将常见的互联网协议（如 HTTP、FTP 等）的数据插入到 EtherCAT 协议数据中，而不影响 EtherCAT 过程数据 ，那ETherCAT主站是如何让实现的呢？
EtherCAT IgH主站EoE具体实现
N201871643的博客
01-07 1747
Linux Bridge是Linux内核中用于实现网络桥接功能的组件。在EoE网络中，Linux Bridge可以用于连接虚拟网络设备和物理网络设备，实现数据的转发和路由。Linux Bridge提供了一种灵活的方式来管理网络流量，使得EoE网络能够与现有的网络基础设施无缝集成。
学习笔记-EtherCAT协议
最新发布
weixin_53685251的博客
01-26 2552
EtherCAT 以太网数据帧的数据区由多个子报文组成，每个子报文都服务于一个特定的逻辑映像区。读取数据：每个设备中的 FMMU 在数据帧通过时读出该数据帧中映射到此设备的逻辑地址中的数据，如数字伺服控制指令数据。输入数据：如数字伺服状态数据，可以在数据帧通过时插入到相应的逻辑地址区中，数据帧在整个过程仅有几纳秒的延时，通常每个通信周期只需要传输一个以太网数据帧，这个数据帧沿着逻辑环传输一周，完成所有的广播式、多播式以及从站间的通信。
EtherCAT EOE移植及上手说明
rtthreadiotos的博客
09-11 1458
上期回顾：EtherCAT协议介绍01EtherCAT介绍1EtherCAT状态机制ESM (EtherCAT state machine)是用来在启动或者工作时协调主站和从站关系用的，由应用层控制器将从站应用的状态写入AL状态寄存器，主站通过写AL控制寄存器进行状态请求。因此从逻辑上说，ESM位于EtherCAT从站控制器与应用之间。如下所示，它包含 EtherCAT状态转换的过程。运行状态描述...
EtherCAT EoE
weilan0818的博客
01-16 1715
EoE：将以太网帧插入到 EtherCAT 协议中。EtherCAT协议中的以太网帧通过非循环邮箱通信进行传输。
EtherCAT 功能介绍系列文章——EoE
MotroEngineer的博客
06-19 3324
EoE（Ethernet over EtherCAT）是允许在EtherCAT网络中传输标准以太网数据使用标准以太网设备，如打印机、相机或PC的技术。EoE从第三方设备传输到EtherCAT主站的数据帧通过EtherCAT协议进行透传。通过EoE技术，EtherCAT网络对以太网设备是完全透明的，实时特性不会受到影响。
浅谈EtherCAT主站EOE(下)-EtherCAT IgH主站EoE具体实现
wsg1100
01-05 1287
Ethernet over EtherCAT (EoE) 是一种通信协议，它允许通过网络连接访问从站设备的参数，以便配置和诊断从站设备。EoE 允许将常见的互联网协议（如 HTTP、FTP 等）的数据插入到 EtherCAT 协议数据中，而不影响 EtherCAT 过程数据 ，本文介绍了linux内核态EtherCAT主站igh 中EoE的具体实现，希望对你有所帮助。
【EtherCAT详解】基于Wireshark的EtherCAT帧结构解析
自强不息怀壮志以长行，厚德载物携梦想而抚凌。
12-01 3378
EtherCAT的报文比较繁琐，且一些参考书籍错误较多，且晦涩难懂，对于初学者，很难快速的入门。本文适用于有一定基础的研究者，如对报文有一些研究、对canopen协议有一定了解、并且对TwinCAT有了解的研究者。当然，对于初学者来说，也是很好的引导，少走很多弯路。本文测试的数据，可用于对应数据帧结构一一对应来理解帧的结构。
ethercat EOE周期
04-05
EOE（End Of EtherCAT Frame）周期是EtherCAT通信中的一个关键时间点，表示每个数据帧的结束。在EtherCAT通信过程中，每个从站都会在数据帧中传输其数据，数据帧传输完成后，主站会发送一个EOE帧，表示数据帧传输...
支持EtherCAT eoe功能的设备具体型号
06-09
以下是一些支持EtherCAT eoe功能的设备的具体型号： 1. Beckhoff ELxxxx EtherCAT I/O模块系列，如EL1008、EL2008等； 2. Omron NX-SL5/SL7 EtherCAT I/O模块系列； 3. Schneider Electric LMC058/LMD/LXM32 ...
包含EtherCAT eoe功能的设备有哪些
06-09
EtherCAT是一种高性能实时以太网通信协议，EOE（EtherCAT over EtherCAT）是指在EtherCAT网络上进行以太网通信。一些支持EtherCAT eoe功能的设备包括： 1. Beckhoff EtherCAT I/O设备 2. Omron EtherCAT设备 3. ...
EtherCAT简介
m0_73482095的博客
12-15 8338
EtherCAT（EtherNet Control Automation Technology）是由德国公司BECKHOFF公司于2003年提出的实时工业以太网技术。其具有高速、高数据有效率的特点，支持多种设备的连接拓扑结构。从站节点使用专用的控制芯片，例如：microchip公司的Lan9252、BECKHOFF公司的ET1100等ESC（EtherCAT slave controller）芯片。主站的搭建方式有很多，例如：开源主站IGH、SOEM、商业化主站TwinCAT等。
EtherCAT从站开发设计指南，总线远程IO篇
2301_79171935的博客
08-15 3100
EtherCAT是全球响应能力最高的工业以太网技术，广泛应用于工业自动化，本文从工程实践出发讲解设计EtherCAT从站
【原创】浅谈EtherCAT主站EOE(下)-EtherCAT IgH主站EoE具体实现
fenfenfen520a的博客
01-05 56
目录1.IgH 框架概述2. IgH EOE机制2.1 EoE服务规范2.1 EoE虚拟网络设备2.1.1 EoE Virtual Network Interfaces2.1.2 EoE Virtual Network MAC Address2.2.3 Linux网络数据处理流程2.2 EoE re
【EtherCAT】一、入门基础
热门推荐
06-09 1万+
EtherCAT（Ethernet Control Automation Technology）是一种高性能实时以太网通信协议，用于在工业自动化领域中进行实时控制和通信。它是由德国Beckhoff自动化公司在2003年开发的，并被国际电工委员会（IEC）标准化为IEC 61158标准。EtherCAT的设计目标是实现极低的通信延迟和高带宽的数据传输，以满足高速控制和数据采集的需求。它通过一种特殊的主从架构实现，其中一个主站（Master）负责协调整个网络，而从站（Slave）则负责提供输入输出功能。
eoe:开篇-记录EOE源码学习过程
千里之行始于足下
01-08 693
而立之年，喜欢编程，但是不会。 自此开始学习android应用开发。 先从学习EOE源码开始。
EtherCAT学习笔记：术语
weixin_38933763的博客
04-24 2392
该篇文档转载归纳自互联网/博客等资源，会不断更新 FMMU:现场总线内存管理单元； PDI/PDI:过程数据接口/物理设备接口； FCS:数据包包尾报文校验码； WKC：工作计数器，数据包被处理后+1； FoE：File overEtherCAT; EoE：Ethernetover EtherCAT; SoE：SERCOSover EtherCAT; CoE：CANopenove...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

小可嵌入式

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
