电力电子的应用-上科大傅旻帆电力电子课程+ChatGPT4oPPT解析

这两张图片看起来像是关于“电力电子应用”主题的幻灯片内容。让我逐步解释每张图片的内容：

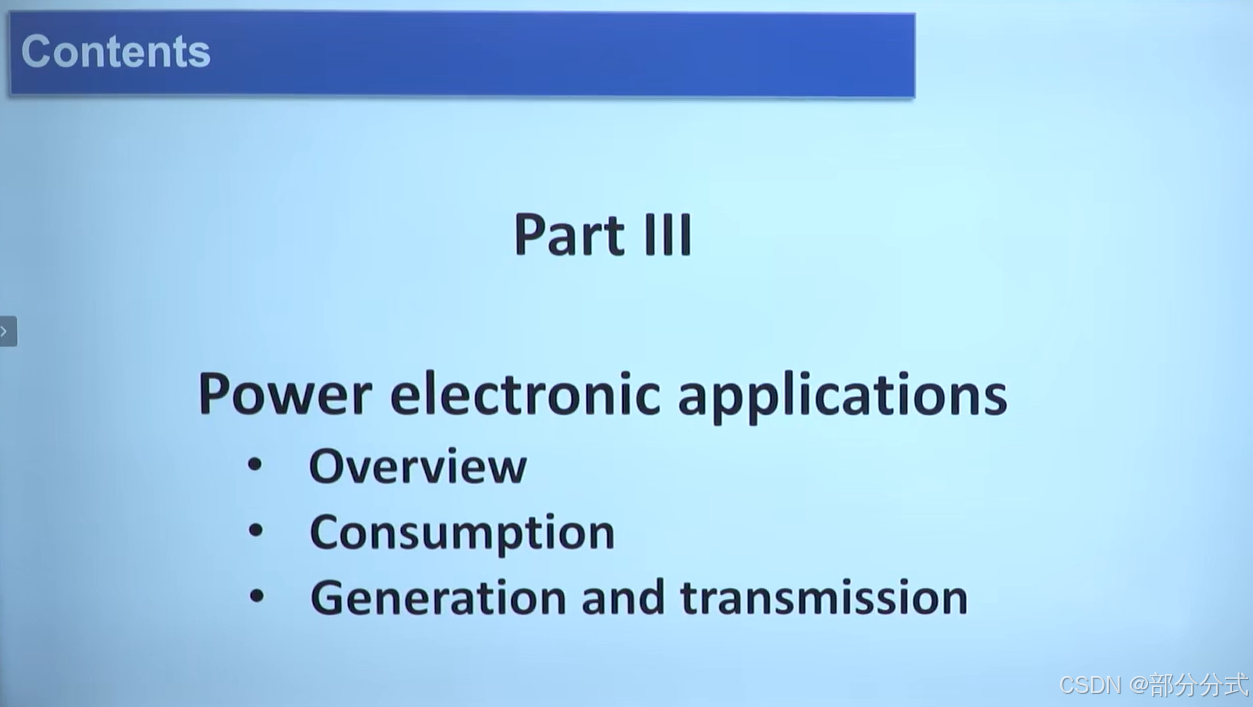

第一张图片：

1. 标题：

   • 标题为“Power electronic applications”（电力电子应用），并且列出了该部分的几个主要内容：
     • Overview（概述）
     • Consumption（消费）
     • Generation and transmission（发电与传输）
       这些可能是将要探讨的电力电子技术的不同方面，如电力消耗、能源的生成和传输。

2. 设计布局：

   • 幻灯片布局简洁，重点突出这几个子主题，并为接下来的内容奠定了基础。

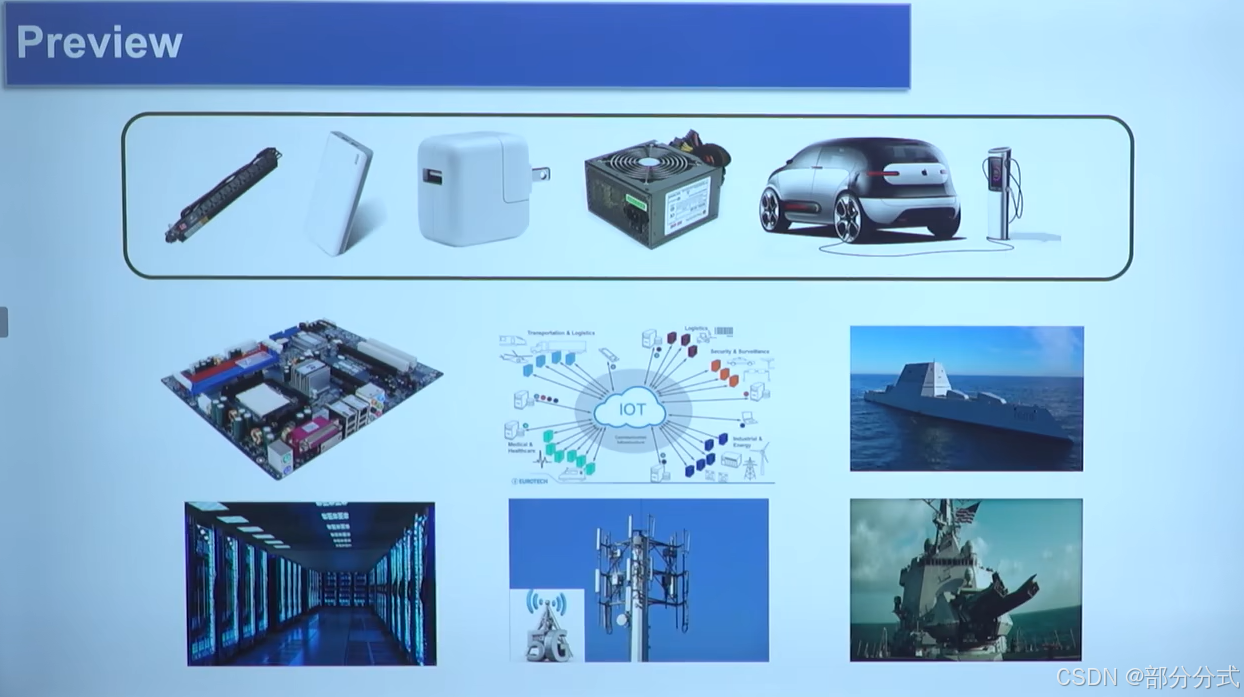

第二张图片：

1. 标题：

   • 标题为“Preview”（预览），展示了一些电力电子应用的实例。

2. 图片内容：

   • 图片中的图标、设备和场景代表了现代电力电子技术在多个领域中的应用：
     • 上方部分：
       • 左侧是电子设备，如插头、移动电源（电池）、电源适配器、以及电动汽车和充电桩。这些都是与电力电子设备相关的常见应用。
     • 下方部分：
       • 这些图片展示了更多关于电力电子应用的高级场景，包括：
         • 电路板和计算机硬件，可能指的是高效能电力管理的应用。
         • 物联网（IoT）：通过图示显示多个设备如何通过云计算连接进行通信。
         • 数据中心和通讯塔：这展示了大量数据传输所需要的电力电子技术。
         • 海上舰船和军事舰艇：这暗示着电力电子在海军技术中（例如能源管理、通信等）也有重要应用。

总体来看，这些内容展示了电力电子技术在现代科技中的多种实际应用，从消费电子到军事和工业应用，电力电子在提高效率、可持续发展和智能化系统中扮演着至关重要的角色。

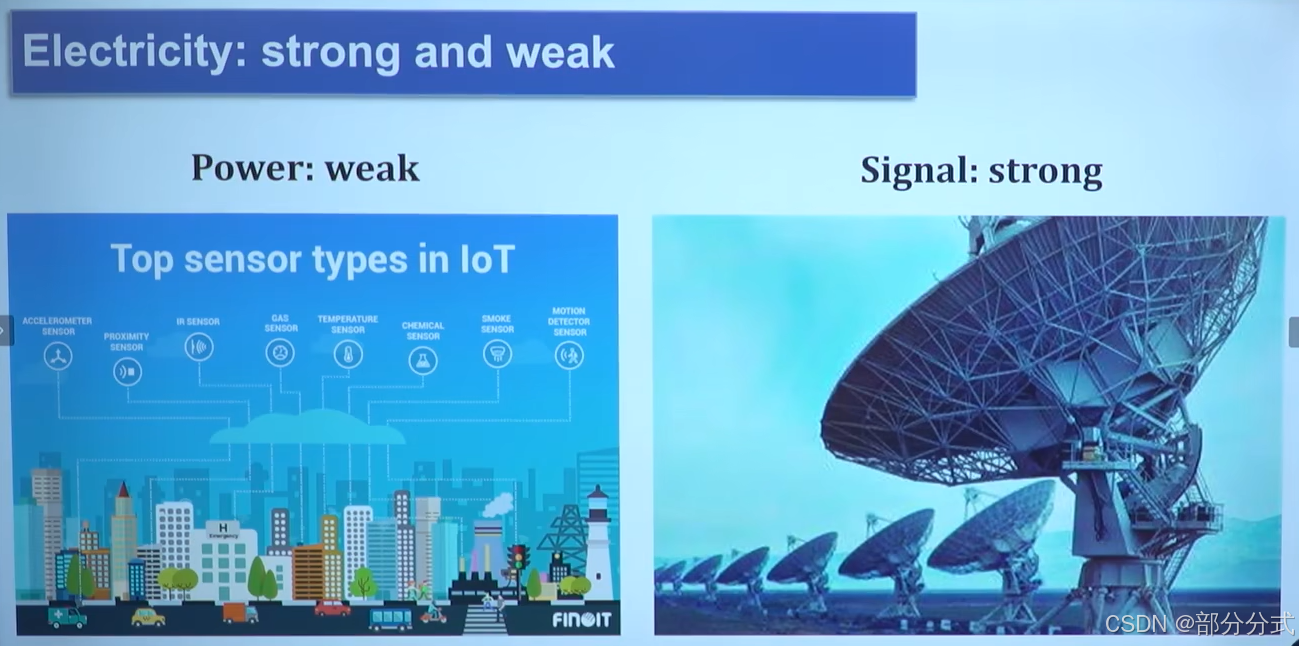

这张幻灯片讨论的是电力的强弱，并通过一些具体的应用场景进行对比。以下是更详细的解析：

左侧内容（Power: weak）

这部分展示了 物联网（IoT） 中常见的各种传感器类型，图中列出了多种类型的传感器，它们在现代智能设备中非常重要，且大多属于低功耗设备。具体传感器类型如下：

1. 加速度传感器（Accelerometer Sensor）：

   • 用于检测物体的加速度或运动，例如在手机中监测方向变化，或者在智能设备中用于测量运动。

2. 接近传感器（Proximity Sensor）：

   • 用来检测物体是否接近或存在，如智能手机中用于感知手指的接近，或者在自动门中实现开关控制。

3. 红外传感器（IR Sensor）：

   • 这种传感器使用红外线技术来检测物体的温度或物体的存在，在遥控器、安防监控中广泛应用。

4. 气体传感器（Gas Sensor）：

   • 用于检测空气中的气体，如一氧化碳、甲烷等。常见于智能家居、环境监测等领域。

5. 温度传感器（Temperature Sensor）：

   • 用来监测温度变化，应用非常广泛，比如智能空调、冰箱温控等。

6. 化学传感器（Chemical Sensor）：

   • 用于探测特定化学成分，如在医疗或环境检测中使用，帮助监测污染物。

7. 烟雾传感器（Smoke Sensor）：

   • 在火灾预警系统中应用，用来检测烟雾的存在。

8. 运动检测传感器（Motion Detector Sensor）：

   • 主要用于安防系统或智能家居系统中，探测到运动后触发报警或开关。

这些传感器大多用于 物联网 设备，它们需要的电力较低，因此它们的功率被认为是弱的。它们的工作是以较低的能耗执行感知和数据采集任务，通常与云平台进行数据通信，而不需要消耗大量电力。

右侧内容（Signal: strong）

这一部分通过图像展示了强信号的概念，使用了卫星天线的图片。卫星天线是强信号的代表，因为它们通常用于长距离的通信，能传输大量的数据流。这与左侧的弱功率传感器对比，强调了即使是功率较弱的设备（如传感器），也能够通过强信号进行有效的远程数据传输。

在物联网应用中，尽管传感器本身的功耗较低，但它们依赖于强大的信号系统来进行有效的通信。像卫星天线这样的系统能够提供强有力的信号支持，从而使得低功耗设备能够与远程服务器或其他设备进行通信和数据交换。

总结：

这张幻灯片展示了现代技术中两种关键的需求：

1. 低功耗设备（如物联网传感器）可以在能量消耗方面优化工作。
2. 强大的信号系统（如卫星通信）确保即便是低功耗设备也能够实现稳定、高效的远程通信。

这种设计在智能城市、自动化、环境监控等领域都极为重要。在这些场景中，设备通常需要长时间运行且不频繁充电，因此低功耗传感器成为必不可少的技术。而强信号系统则保证了物联网中庞大的设备和数据流能够顺利、高效地连接。

这张幻灯片讨论了高效转换器中常见的不同功率级别，以及它们在不同应用中的表现。具体来说，幻灯片描述了在不同设备和应用中遇到的功率需求。让我们逐一深入分析：

1. 小于1W：电池供电的便携设备

• 这种功率级别通常用于非常低功耗的设备，如：

  • 可穿戴设备：如智能手表、健康监测器等，这些设备依赖电池供电，且需要极低的功耗来延长电池寿命。
  • 无线传感器：例如在物联网（IoT）应用中，传感器通常需要在低功耗的模式下工作，持续收集数据并通过无线网络发送。
  • 小型电子设备：例如蓝牙耳机、遥控器等，这些设备的能量需求非常低，且运行时间较长。

• 对于这类设备来说，高效的电力转换尤为重要，因为它们的电池容量有限，降低功耗能够显著延长设备的工作时间。为了提高效率，通常采用专门设计的低功耗电源管理系统，优化电池使用。

2. 数十瓦、数百瓦或数千瓦：计算机或办公设备的电源

• 在这类设备中，功率需求会大幅增加，例如：

  • 个人计算机：包括台式机、工作站等，这些设备的电源供应通常需要数百瓦的功率，尤其是在高性能配置下。
  • 办公设备：例如激光打印机、复印机等，它们的电力需求也在这个范围内，尤其是在启动和工作时，常常需要较高的功率。

• 对于这些设备来说，电源的效率直接关系到能源成本和设备的稳定性。在设计电源时，尤其是计算机电源和办公设备的电源，工程师会努力确保电力的转换效率高，以减少能源浪费，并防止设备过热或供电不稳定。

3. 千瓦到兆瓦：可调速电动机驱动

• 可调速电动机驱动系统用于各种工业应用，功率需求通常在千瓦到兆瓦之间。应用包括：

  • 工业机械：例如自动化生产线、机器人、泵、风机等，它们需要电动机驱动，且电动机的转速需要根据实际需求进行调节。
  • HVAC系统：空调和暖通系统中，大型电动机的使用需要调节其速度以实现不同负荷下的能效。
  • 电动汽车：在电动汽车中，电动机的驱动系统需要高效地转换电能来驱动电动机。

• 这些应用要求电动机驱动系统具有高效的功率转换能力，以减少电能损耗并保持设备的长期运行稳定性。高效的变速驱动系统可以通过优化电能使用，减少能源浪费，并有效提升机械效率。

4. 1000兆瓦：直流电传输线路中的整流器和逆变器

• 在电力传输系统中，尤其是在大规模直流（DC）电力传输系统中，功率需求可以达到1000兆瓦（MW），例如：

  • 高压直流（HVDC）传输系统：这类系统用于远距离传输电力，尤其是在不同电网之间进行大规模电力交换时，使用直流电能提高传输效率。
  • 整流器和逆变器：整流器用于将交流电（AC）转换为直流电，而逆变器则用于将直流电转换为交流电。对于这些系统来说，效率至关重要，因为任何能源损失都会显著影响整个电力传输系统的运行。

• 这种规模的电力转换通常涉及到极其复杂的电力电子设备。为了有效管理如此庞大的电力流，所使用的转换器（如逆变器和整流器）必须具有极高的效率，才能减少能量损失，并确保电力系统的稳定运行。

总结：

这张幻灯片展示了高效电力转换器在不同功率需求下的应用范围。随着设备功率需求的增加，对电力转换的效率要求也变得更加严格。从低功耗的便携设备到大型工业系统，所有这些应用都依赖于高效的电力转换，以减少能源浪费、降低成本并保持系统稳定。

此外，随着技术的发展，电力转换器的效率得到了显著提升，特别是在大规模电力传输系统中，这些高效的转换器为全球能源管理提供了至关重要的支持。

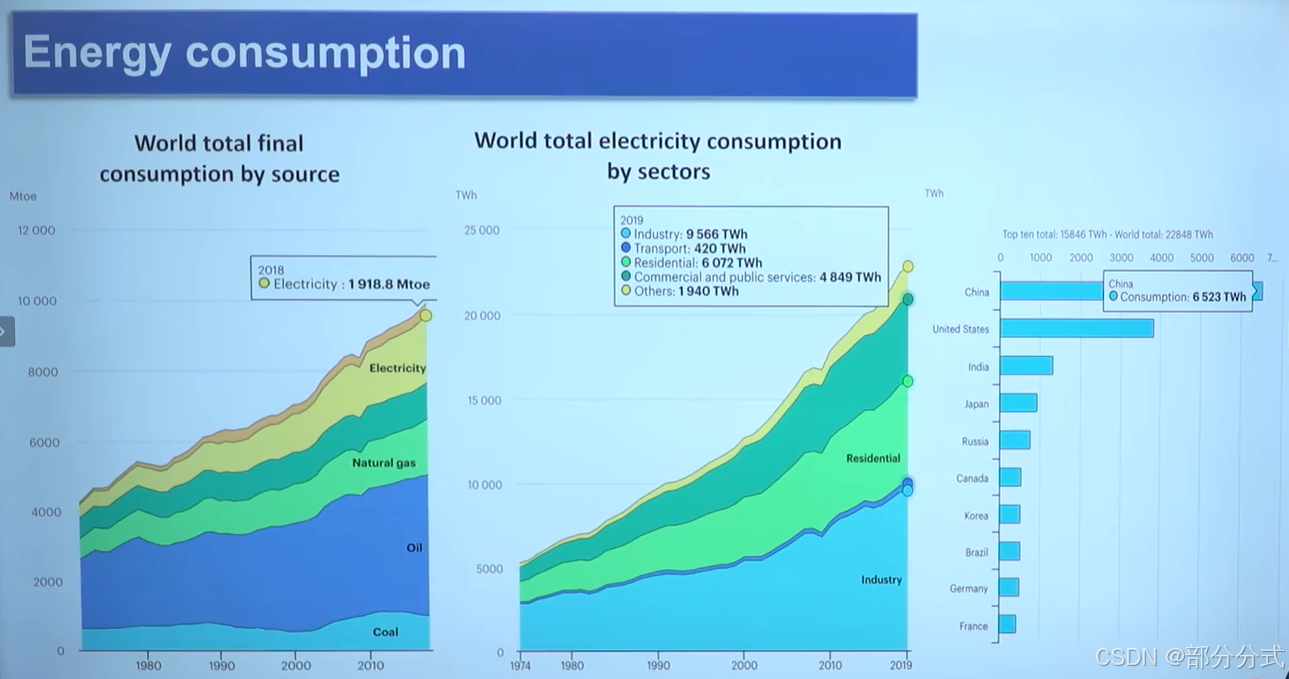

这张幻灯片详细展示了全球能源消费的不同来源和行业分布，以及按国家划分的电力消费数据。让我们逐一深入分析各个部分。

1. 全球总终端消费按能源来源（左图）

这个图展示了从1970年到2018年，全球总能源消费量按不同能源来源的分布。能源来源包括煤炭、石油、天然气和电力等，反映了全球能源结构的变化。

• 煤炭：最初，煤炭是全球能源消费的主要来源，特别是在工业革命和20世纪的大部分时间里，煤炭在全球能源供应中占据主导地位。虽然在过去几十年中有所减少，但它仍然是世界上一些地区的重要能源来源。

• 石油：石油也是全球能源需求的重要组成部分，尤其是在交通和工业方面。然而，随着全球对清洁能源和可再生能源的需求增加，石油的份额开始减少。

• 天然气：天然气的使用在最近几十年逐渐增加。天然气被认为是一种比煤炭和石油更清洁的能源，其温室气体排放较低，因此它在全球能源结构中的份额逐渐上升。

• 电力：最引人注目的是电力这一能源来源，它在全球能源消费中占据的份额持续增加，尤其是在2018年，电力的消费量接近1918.8 Mtoe（百万吨石油当量），这一数值显示了全球对电力的需求急剧上升。

总结：从能源来源的变化可以看出，全球能源消费正在向电力、天然气等更为清洁和高效的能源形式过渡，煤炭和石油的占比逐渐下降。这一趋势反映了全球对环保和可持续发展的日益关注。

2. 全球总电力消费按行业（右图）

这张图展示了2019年全球电力消费按行业的分布，数据分为工业、住宅、商业与公共服务、交通以及其他等类别。

• 工业（Industry）：是全球电力消费最大的行业，2019年消费了9,566 TWh（太瓦时）。这部分电力主要用于生产、制造业和各种工业设施，如钢铁、化工和矿业等行业对电力的需求非常庞大。

• 住宅（Residential）：紧随其后的是住宅消费，2019年为6,072 TWh，这显示了家庭日常用电的巨大需求，包括空调、电热水器、家用电器等。

• 商业与公共服务（Commercial and public services）：这一领域的电力消费为4,849 TWh，包括办公室、学校、医院和其他公共服务设施。

• 交通（Transport）：交通领域的电力消费为420 TWh，虽然相比工业和住宅行业较少，但随着电动汽车和电气化交通系统的普及，这一部分的需求逐渐增加。

• 其他（Others）：包括小规模的其他行业和特殊用途的电力需求，共计1,940 TWh。

总结：工业仍然是全球电力消费的最大领域，但随着全球电气化进程的推进，住宅、商业和交通领域的电力消费也在稳步增长。尤其是交通领域，随着电动汽车的崛起，电力消费的增长趋势可能会更加显著。

3. 按国家划分的电力消费（右侧条形图）

这一部分展示了全球电力消费量最高的前十个国家。数据显示：

• 中国：无疑是全球电力消费最多的国家，2019年电力消费达到6,523 TWh，远远领先其他国家。中国的快速工业化和城市化进程是推动电力需求增长的主要因素。

• 美国：紧随其后的是美国，2019年电力消费为4,064 TWh，美国的电力需求主要来自工业、住宅和商业领域。

• 印度：印度电力消费为1,233 TWh，随着其经济快速增长和城市化进程加快，电力需求也在不断增加。

• 日本、俄罗斯、加拿大等其他国家的电力消费也较为可观，但相较于中国和美国，消费量较低。

总结：中国是全球电力消费的最大国，远超其他国家。随着全球经济的发展和电气化进程，尤其是中国和印度等新兴市场国家的电力需求增长，全球电力消费量还将继续上升。

总结

整体来看，全球能源消费正在经历一个结构转型，从传统的化石燃料（如煤炭和石油）向更加清洁、高效的电力和天然气转移。工业部门依然是电力消费的主力军，但住宅、交通和商业领域的电力需求也在迅速增长，尤其是电动汽车等新兴领域的电力需求正在成为一个重要驱动力。同时，中国和印度等国家的电力需求增长也进一步推动了全球电力消费的增加。


这两张幻灯片提供了有关电力电子应用的详细信息，特别关注于能源消费和电力电子在全球能源中的作用。我们可以更深入地探讨其中的每个方面：

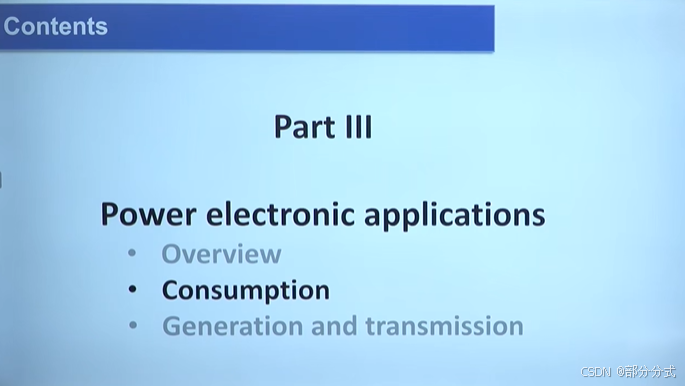

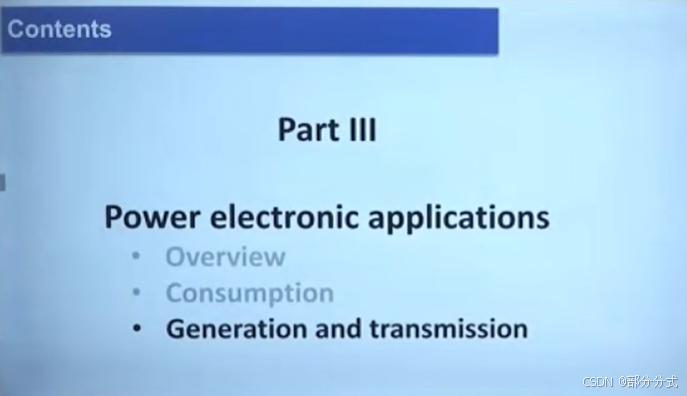

1. Power Electronic Applications (Part III)

• 标题：Power electronic applications（电力电子应用）
• 这一部分的内容展示了电力电子应用的几个主要方面：
  • 概述（Overview）：
    这里的“概述”部分可能提供电力电子领域的简介，包括其发展历史、重要性以及如何应用到实际场景中。电力电子主要涉及用来转换、控制和传输电能的技术，例如电源转换器、逆变器、整流器等。
  • 消费（Consumption）：
    这一部分探讨电力电子的消费情况，尤其是全球范围内电力电子的能源使用。例如，这可能包括数据中心、电动汽车、家用电器等设备和系统的能源消耗，以及电力电子如何帮助提高能源效率和减少损耗。
  • 发电与传输（Generation and transmission）：
    这一部分可能讨论电力电子在发电和电力传输中的重要作用。例如，在太阳能、风能等可再生能源系统中的应用，以及如何通过高效的逆变器和转换器将发电的直流电转换为交流电并进行远距离传输。

总结：这部分内容展示了电力电子在能源生产、消费和传输中的广泛应用，强调了电力电子技术对于提高能源效率和支持清洁能源发展的重要性。

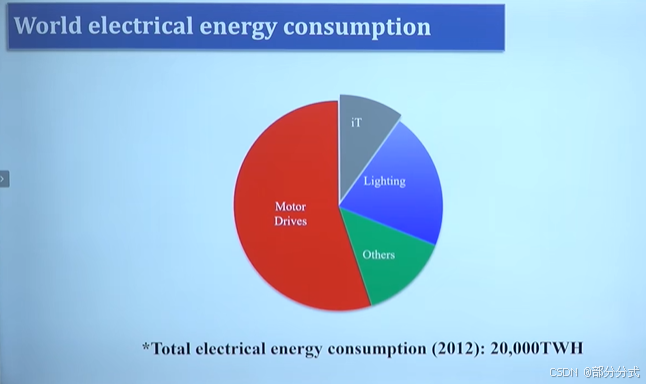

2. World Electrical Energy Consumption

• 标题：World electrical energy consumption（全球电力能源消费）
• 图表内容：这个饼图展示了全球电力能源消费在不同领域的分布，2012年全球电力能源消费总量为 20,000 TWh（太瓦时）。
  • 电机驱动（Motor Drives） - 红色：
    这一部分占据了饼图的最大部分，反映了电机驱动系统在全球电力消费中的巨大比例。电机驱动广泛应用于工业生产、家庭电器（如空调、电动工具等）以及交通运输（如电动汽车）。在工业领域，电机驱动几乎涵盖了所有机械设备，因此它们在全球能源消费中的比重非常大。
  • 信息技术（IT） - 灰色：
    信息技术部分也消耗了相当一部分电力，主要来源于数据中心、服务器以及全球互联网基础设施等。随着云计算和大数据的迅猛发展，信息技术行业的电力需求逐年增加，尤其是在全球范围内需要巨量计算能力和存储空间的时代。
  • 照明（Lighting） - 蓝色：
    照明部分的电力消耗较为显著，尤其在城市和商业建筑中，大量的电力被用于照明系统。随着能源效率高的LED照明技术普及，照明领域的电力消耗有所降低，但照明仍然是全球电力消耗的重要领域。
  • 其他（Others） - 绿色：
    其他部分包括了住宅、商业服务、公共设施等领域的电力消耗。尽管这些领域的消耗较为分散，但在全球电力使用中依然占有一定比例，涵盖了从家庭电器到公共设施的各种用途。

总结：饼图显示，电机驱动占据了全球电力消费的最大份额，显示出工业、交通等领域的巨大需求。随着现代科技的进步，信息技术和照明在电力消耗中也占据了重要地位。这些数据为我们展示了电力电子技术的重要性，尤其是在优化电机驱动、信息技术基础设施和照明系统的电力使用效率方面，电力电子能够发挥巨大作用。

进一步分析：

• 电力电子对能源消费的影响：电力电子技术（如逆变器、变频器等）能够显著提高能源的利用效率，减少损耗，尤其是在电机驱动系统、可再生能源发电和电动汽车等领域的应用。随着全球电力消费结构的变化，电力电子在推动能源转型、提高能效、降低碳排放方面发挥着越来越重要的作用。

• 能源消费的未来趋势：随着全球电气化进程的推进，电动交通工具（如电动汽车）和可再生能源（如太阳能、风能）越来越受到重视，这将带动电力电子技术的快速发展。特别是在能源的发电与传输部分，电力电子将在优化可再生能源发电的效率、提高电网的智能化水平等方面发挥重要作用。

总体来看，电力电子应用正在逐步融入到现代社会的方方面面，不仅提高了各行各业的能源效率，也推动了全球能源结构向更清洁、更高效的方向转型。

这张幻灯片展示了电机驱动的工作原理、组成部分以及其在多个领域中的应用。以下是对这张幻灯片的详细解析：

1. 电机驱动工作原理（左侧电路图）

• 该电路图展示了一个典型的电机驱动系统，包括了从交流电源到电机控制的整个过程：

  • 三相交流电（3-phase AC line, 550V/60Hz）：
    该系统的输入电源是三相交流电，通常来自于电网，电压为550V，频率为60Hz。三相电源在工业应用中广泛使用，因为它可以提供平稳且连续的电力供给。

  • 整流器（Rectifier）：
    整流器的作用是将交流电转换为直流电。整流过程通常会使用二极管或晶闸管，将输入的交流电（AC）整流成直流电（DC）。这种转换是电机驱动系统的第一步，因为许多电机控制系统需要稳定的直流电源来操作。

  • DC链接（Vlink）：
    在整流器与逆变器之间有一个DC链接，它存储和过滤整流后的直流电。这一部分通常包括电容器，用来平滑电流波动，确保后续的电力供给是稳定的。

  • 逆变器（Inverter）：
    逆变器的作用是将直流电（DC）转变回交流电（AC），但区别在于输出的交流电具有可调频率和可调电压。这允许对电动机的速度和扭矩进行精确控制。逆变器使得电机可以根据需求调节速度，进而节省能源和提高效率。

  • 交流电机（AC machine/motor）：
    最后，经过控制的交流电通过电动机驱动负载。电动机的转速和扭矩可以根据逆变器的控制精确调节，从而使得设备运行得更加高效和可靠。

2. 电机驱动系统的组成

• 逆变器（Inverter）：在这个系统中，逆变器是关键组件之一，它能够根据需求调整输出的频率和电压。逆变器控制着电动机的速度和运转方式，广泛应用于风机、水泵、压缩机等需要调节速度的机械设备。
• 电动机（Motor）：电动机是驱动机械的核心设备，利用电能转化为机械能。电动机的类型可以多种多样，包括感应电机、同步电机等，具体选择哪种电机取决于应用需求和系统设计。

3. 应用领域（下方图片）

在幻灯片的下方，展示了电机驱动在不同领域中的应用，包括工业自动化、港口物流和航天探索：

• 工业自动化（Industry Automation）：
  电机驱动广泛应用于工业自动化系统，例如传送带、机器人等自动化设备。在制造和生产线中，电机驱动提供了高效的动力支持，并能通过调整电机的转速来提高生产线的灵活性和效率。

• 上海洋山深水港（Shanghai’s Yangshan Deep-Water Port）：
  上海的洋山深水港是全球最大的集装箱港口之一。电机驱动系统在港口的集装箱起重机、自动化搬运系统等设备中得到应用，帮助提升港口的货物处理能力和运营效率。电机驱动可以根据需求调节设备的速度和动作，确保高效的物流运作。

• 祝融号火星车（Zhurong Mars Rover）：
  电机驱动系统也被应用于祝融号火星车中，这是中国探测火星的重要任务。火星车上的电机驱动系统负责控制车轮的转动，帮助火星车在火星表面进行探索与科学实验。由于火星环境复杂，电机驱动系统需要具备极高的可靠性和精确控制能力。

4. 总结

电机驱动系统在现代工业中发挥着至关重要的作用，尤其在以下几个方面：

• 高效能：电机驱动通过调整电机的速度和输出功率，实现节能和提高系统的运行效率。
• 应用广泛：无论是在生产线上的自动化设备，还是在港口和航天任务中的高端设备，电机驱动系统都是不可或缺的。
• 精确控制：通过变频控制，电机驱动使得设备可以根据实际需求调整运行状态，提供更加灵活的解决方案。

电机驱动技术不仅在传统的工业领域中有着广泛的应用，随着智能化和自动化的发展，它也在航天、交通等高科技领域中发挥着越来越重要的作用。

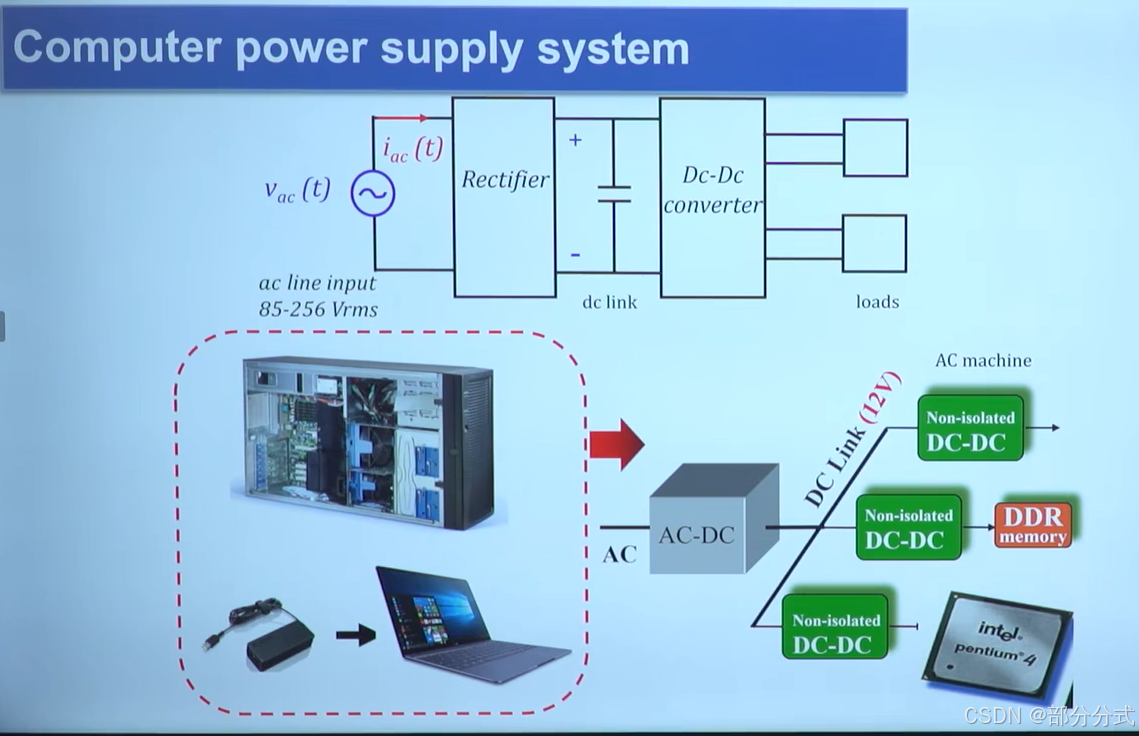

这张幻灯片展示的是计算机电源系统的工作原理和组成结构。我们可以深入了解每个部分的作用及其如何协同工作，为计算机提供稳定的电力供应。

1. 输入部分：AC电源（85-256V RMS）

• AC输入（85-256V RMS）：系统从外部电网获取交流电（AC），输入电压范围是85V到256V RMS。这个范围涵盖了不同地区的电力标准。通过适配器和电源系统，这种电压被转换为适用于计算机内部工作的电压。

2. 整流器（Rectifier）

• 整流过程：接收到的交流电通过整流器转变为直流电（DC）。因为大多数电子设备，包括计算机，通常需要稳定的直流电源，因此整流器是电源系统中的重要组件。整流器通常使用二极管来完成这一过程，它将交流电中的正负波形切换为一个方向的电流。

3. DC链接

• DC链接（Vdc）：整流后的直流电被存储并平滑化，通常通过电容器来过滤波动。DC链接确保系统提供稳定的直流电压，这对于后续的电压转换和各个部件的运行至关重要。

4. DC-DC转换器

• DC-DC转换：直流电通过DC-DC转换器进一步调整电压，以适应不同计算机组件的需求。DC-DC转换器根据需要调节电压和电流，确保每个部件获得适合的电力。比如，有些部件可能需要12V的电源，而其他部件（如内存或处理器）可能需要更低的电压。
• 其中，图中标明的为非隔离DC-DC转换器，这种转换器不采用隔离变压器，而是直接通过电子开关元件控制输出电压，效率较高，常用于计算机电源中。

5. 供电到计算机部件

• AC-DC转换：计算机电源首先将来自电网的AC电源转换为DC电源，然后通过DC-DC转换器进一步细分，分配给各个组件。
• 电源分配：通过这些DC-DC转换器，电力被分配到不同的计算机部件：
  • 内存（DDR Memory）：提供稳定电力来保证内存条的正常工作，电力需求通常较低，典型的工作电压可能在1.5V到3.3V之间。
  • 处理器（Intel Pentium 4）：为计算机的中央处理单元（CPU）提供稳定电力。处理器需要更高的电压和功率，通常通过特定的电源轨道（如12V）来供电。
  • AC机器：可能指的是一些需要外部电源控制的设备，如驱动机械的电机。

6. 外部设备：笔记本电脑适配器

• 这一部分展示了笔记本电脑电源适配器的工作过程：
  • 外部电源适配器接受交流电（AC），然后将其转换为适合笔记本电池和电路板使用的直流电（DC）。这个过程也包括了AC到DC的转换和DC-DC电压调整。

7. 电源系统的高效性

• 高效转换和调节：整个电源系统（从AC到DC，再到DC-DC转换）确保电力高效地转换并精准地分配到计算机各个需要电力的部件。
• 节能设计：现代计算机电源系统采用高效的电力转换技术，减少了电力浪费，并且提高了整体系统的能源利用率。这对降低设备的运行成本和提高计算机性能至关重要。

8. 总结

• 计算机的电源系统涉及从外部AC电源到内部各个部件的直流电力供应的全过程。通过整流器、DC链接和DC-DC转换器，电力被精确地调节并分配到CPU、内存和其他外设中。计算机电源系统确保各个部件在工作过程中获得稳定、可靠的电力。
• 适配器和电池的设计使得笔记本电脑能够在外部电源断开时继续工作，这也是现代便携式计算机的关键组成部分。
• 该系统中强调的非隔离DC-DC转换器，通过高效的电力转换技术，不仅提高了电源效率，还能有效降低体积和成本，使得电力供应更加智能和灵活。

整体来说，这个电源系统的设计提高了计算机的稳定性、效率，并为各种计算机部件提供了所需的精准电力。

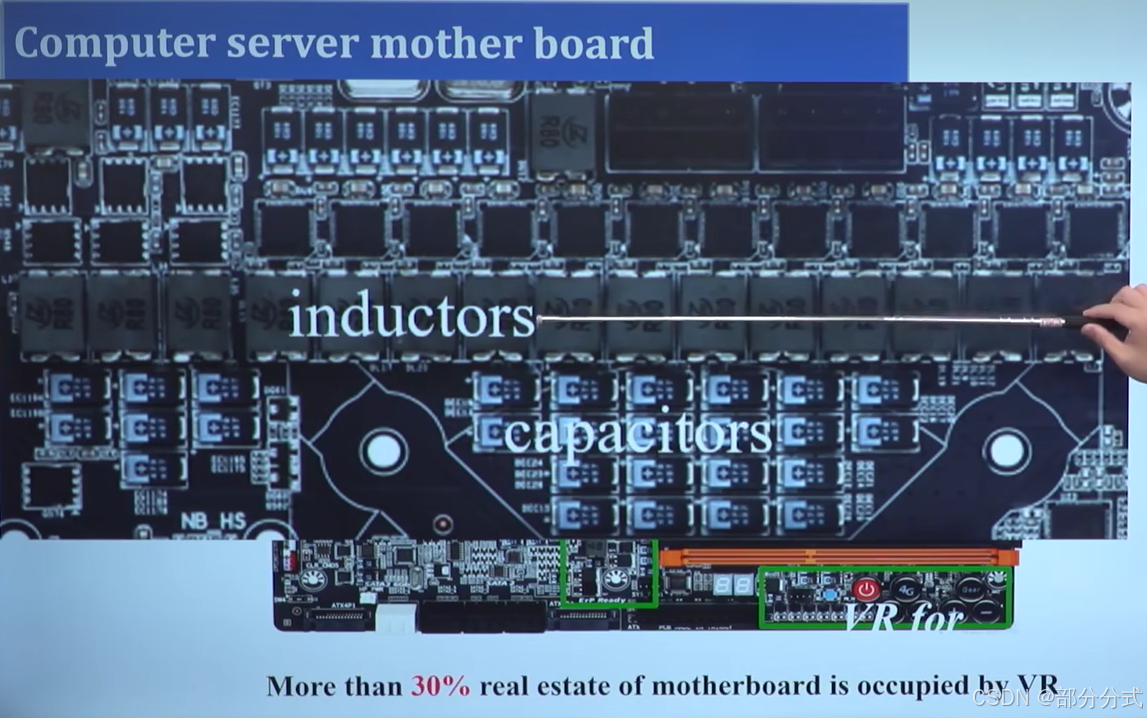

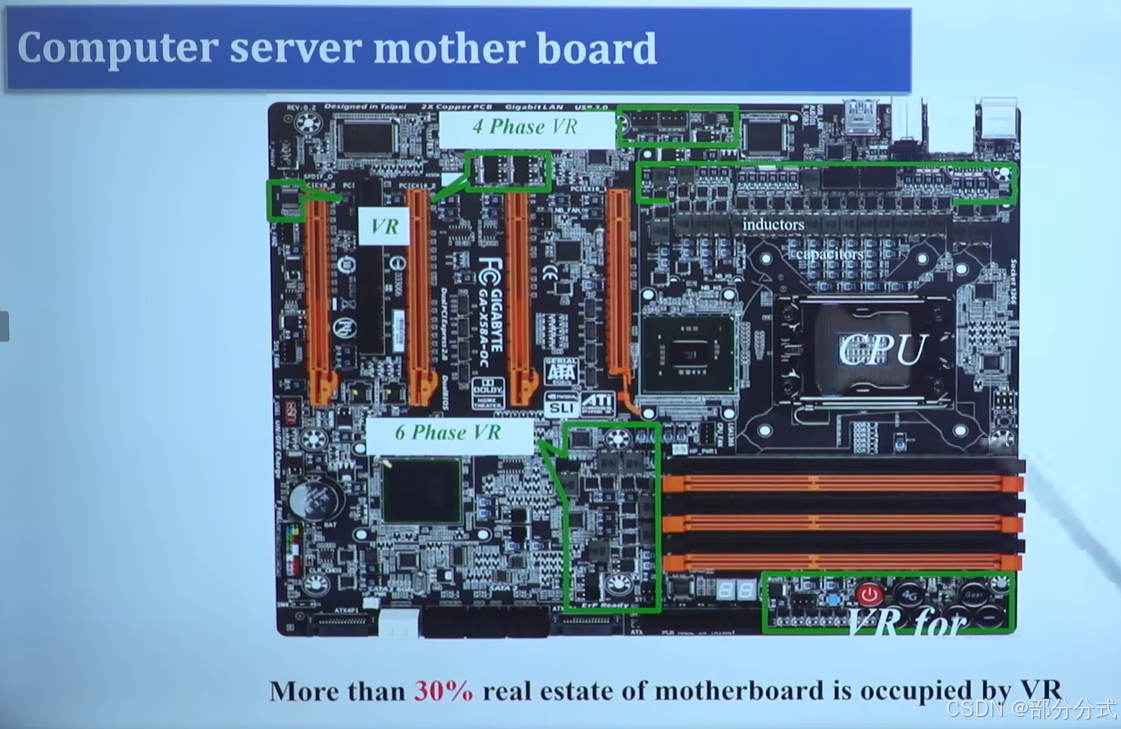

这张图片展示的是一款计算机服务器母板，并重点标出了电压调节（VR，Voltage Regulation）部分。这个图解帮助我们理解电力管理和如何为高性能系统提供稳定的电力。以下是每个部分的详细分析：

1. 计算机服务器母板概述

• 这块母板显然是为服务器或高性能计算系统设计的，因为它涉及多个电压调节模块（VR）。服务器系统通常对电力稳定性要求较高，尤其是CPU、内存和扩展卡等关键组件，因此设计中使用了多个阶段的电压调节系统。
• 在图中的中央位置是CPU插槽，它是系统的核心部分，周围可以看到电容器、感应器和电压调节模块。

2. 电压调节（VR）模块

• 4相VR（4 Phase VR）：位于母板的左上部分。这个4相电压调节模块可能用于给某些组件（如内存）提供电源。4相设计意味着电流被分配到4个不同的相位上，有助于提高电力的稳定性，并减少热量的产生。多相电压调节系统能够更好地平衡负载，提升效率和稳定性。

• 6相VR（6 Phase VR）：位于母板的下方，主要用于为CPU提供电力。CPU是计算机最需要稳定电源的部分，尤其是在进行高负荷计算时，CPU的功率需求可能急剧变化。6相电压调节模块提供了更高的效率和更平稳的电力供应，这对高性能服务器至关重要。

• 其他VR模块：图中还标出了其他的电压调节模块，这些模块提供不同电压给其他重要组件，如图形处理单元（GPU）或存储设备。每个模块都有自己的功率需求和设计要求，因此母板上会有多个VR模块以确保每个部件都能获得适当的电力。

3. 母板面积使用

• 超过30%的母板面积被电压调节（VR）占用：这一点特别值得注意，因为它反映了电压调节在现代计算机母板设计中的重要性。随着计算机硬件特别是处理器和内存的性能不断提高，对电力的需求也在不断增加。电压调节模块不仅要保证稳定电压，还要有效地分配电能，防止过热和功率不稳定。因此，更多的电力调节模块被设计并占据了大量的母板空间。

4. 母板上其他重要组件

• 感应器和电容器：这些元件帮助电力调节和滤波。电感元件可以储存能量，帮助平稳电流波动，而电容器则用来去除电源中的噪声和不稳定因素，确保电力输出更加稳定。
• 内存插槽和PCIe插槽：母板上配有多个内存插槽和PCIe扩展插槽，允许安装额外的内存和扩展卡。为了保持这些设备的稳定运行，必须确保每个插槽都能获得稳定的电力供应。

5. 总结

这张母板图解强调了电压调节模块在现代计算机服务器中的重要性，尤其是在高性能服务器或工作站中，稳定的电力供应是保证系统正常运行的基础。

• 多相电压调节：通过采用4相、6相等多相设计，能够更加高效地分配电流，减少温升，并提供更高的电力稳定性。不同的组件（如CPU、内存、GPU等）需要不同的电压，这就要求在母板设计时预留足够空间来布局多个电压调节模块。
• 稳定性与高效性：这类设计不仅是为了保证电力供应的稳定性，也为了提升整个系统的效率。在高负载状态下，系统能够更加平稳地工作，避免因电力不稳定导致的计算错误或硬件故障。

这张图展示了现代计算机硬件设计的复杂性，以及如何通过高效的电力管理技术来支持系统稳定和高效运行，尤其是在要求高负载处理能力的应用中。

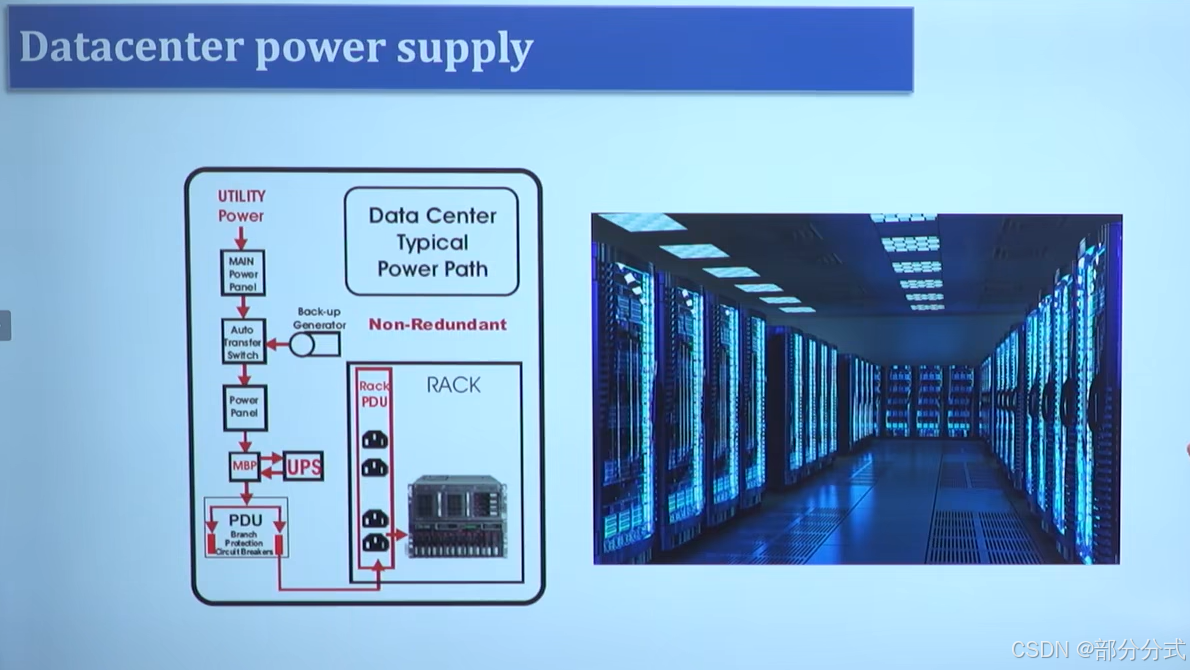

这张图片展示了一个数据中心电源供应系统的典型工作流程。数据中心是现代互联网、云计算和大型企业 IT 基础设施的核心，而这些系统的稳定运行依赖于高度可靠的电力供应。我们可以详细分析每个组件及其在电力供应中的作用。

1. 电力供应路径概述（图左侧）

• 公用电力（Utility Power）：

  • 公用电力是从电力公司提供的电源，通常是通过本地电网将交流电（AC）输送到数据中心。这是数据中心的主要电力来源，但它可能会受到天气、设备故障或其他外部因素的影响。因此，确保电力供应的稳定性和冗余性非常重要。

• 主电源面板（Main Power Panel）：

  • 电力首先到达主电源面板，该面板负责分配电力到整个数据中心。它是电力进入数据中心的第一站。

• 自动转换开关（Auto Transfer Switch，ATS）：

  • ATS的作用是在公用电力中断时，自动切换到备用电源，例如发电机或UPS（不间断电源）。如果公用电力发生故障，ATS会快速切换，确保电力供应不中断。

• 备用发电机（Backup Generator）：

  • 备用发电机通常使用柴油或天然气，它们是应急电源。在公用电力中断时，备用发电机启动并提供电力，直到恢复正常电力供应。这保证了数据中心在任何情况下都能持续运行。

• 电力面板（Power Panel）：

  • 电力面板负责从备用发电机或公用电力中接收电力，并将其分配到不同的区域和设备。它起着中央分配和保护电力系统的作用。

• 主母线面板（MBP，Main Busbar Panel）：

  • 主母线面板是一个分配单元，负责将电力从电源面板分配到各个电力分配单元（PDU）。它为数据中心内的其他电力设备提供稳定的电源供应。

• UPS（不间断电源，Uninterruptible Power Supply）：

  • UPS系统为所有数据中心设备提供临时电力，通常用于应对公用电力中断的短时间情况。它们也有助于防止电力波动（如电压尖峰或电压下降）影响敏感设备。

• PDU（电力分配单元，Power Distribution Unit）：

  • PDU负责将电力从UPS或主电源分配到数据中心的服务器机架。PDU可以管理电力流并提供必要的过载保护，确保每个机架的设备都能得到适当的电力供应。

2. 数据中心操作与设备（图右侧）

• 图右侧展示了数据中心内部的一个机架。这些机架承载着各种服务器、存储设备、网络设备等重要设备。为了确保数据中心的持续运行，这些设备需要稳定、可靠的电力供应。
• 数据中心内的电力供应路径必须确保每台设备的电力都不间断且精确，特别是在高负载或功率波动时。

3. 典型的电力路径说明

• 这张图描述的是**非冗余（Non-Redundant）**电力路径。即在此路径中，电力供应并没有额外的备用系统来处理某些环节的故障。如果公用电力中断且备用发电机也出现故障，则数据中心可能会发生停机。

• 在冗余系统（如N+1或2N冗余）中，每个重要组件都会有备用系统。这种系统确保数据中心可以持续运行，即使其中一个电力来源或设备发生故障。

4. 数据中心电力管理的冗余性

• 数据中心为了确保可靠性和持续运营，通常会采用冗余电力系统。冗余系统的设计可以确保在任何组件出现故障时，另一个组件能够接管其任务，从而避免单点故障。
• 例如，如果UPS系统出现故障，备用发电机或主电源面板可以接管，确保电力供应不间断。

5. 总结

• 这张图展示了数据中心如何管理和分配电力以确保设备稳定运行。电力路径的每个环节都有自己的职责和作用，从公用电力到备用发电机，再到PDU的分配，每个环节的设计都致力于确保电力的稳定性和可靠性。
• 数据中心在设计时要特别注重电力冗余和稳定性，因为任何电力故障都可能导致服务中断，影响大量用户的正常使用。
• 电力管理系统不仅要应对常规的电力分配，还要应对突发的电力中断和波动，确保数据中心能够在任何情况下继续运行。

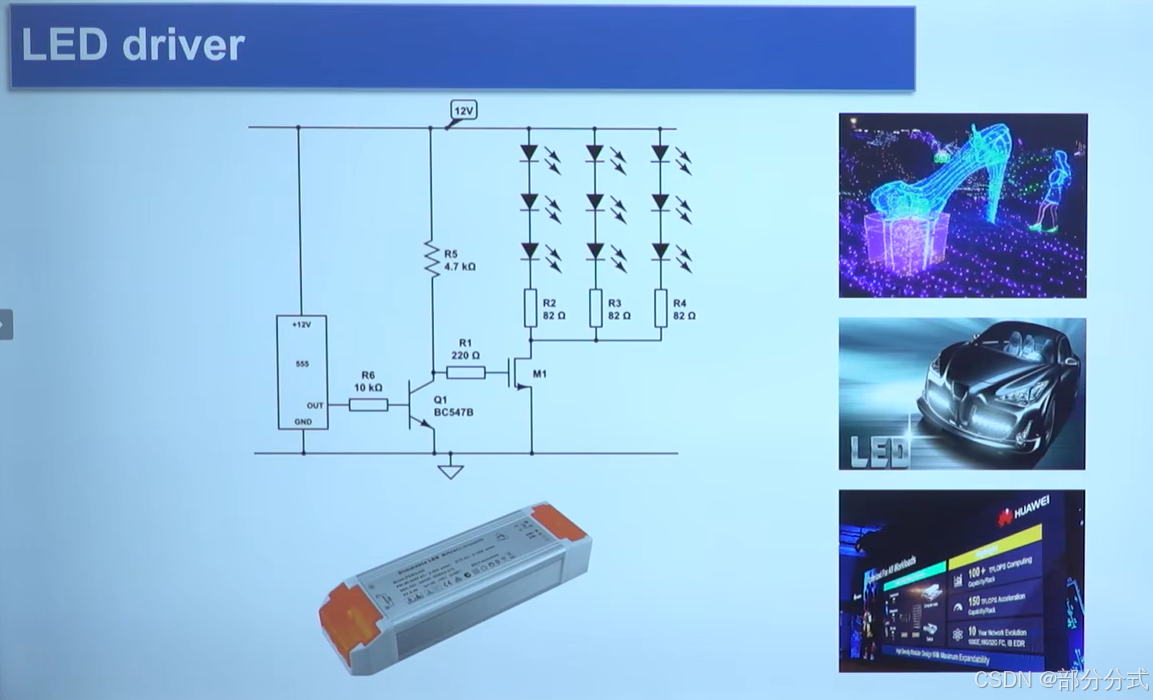

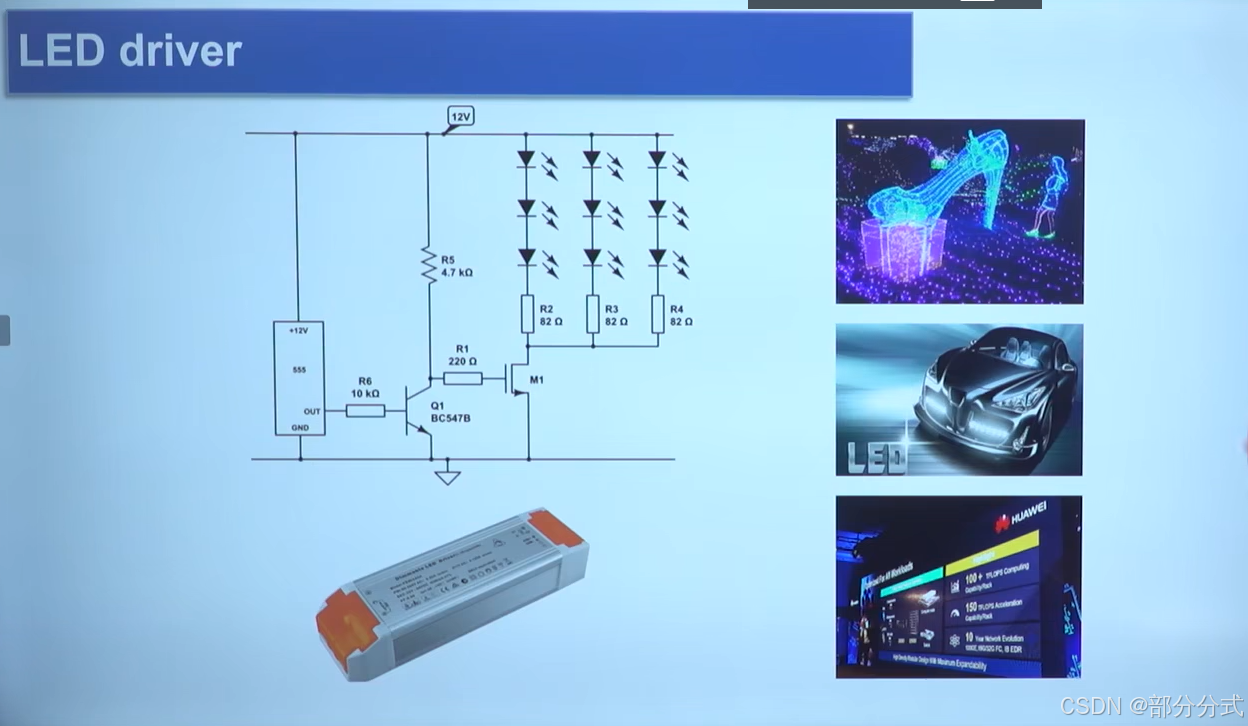

  这张图片展示了一个典型的LED驱动电路，并且在图的右侧展示了LED的应用场景。让我们逐步深入分析电路和它的应用：

1. LED驱动电路分析

• 12V电源：

  • 这个电路的工作电压是12V，这意味着它需要一个12伏特的电源来为电路提供足够的电力。这个电压通常是通过适配器或电池提供的。

• 555定时器（555 Timer IC）：

  • 555定时器被配置为无稳态（Astable）模式，目的是生成一个脉宽调制（PWM）信号。PWM信号可以控制LED的亮度，它通过调节每秒钟开关的时间来改变LED的功率供应，从而调节亮度。此功能广泛用于实现LED的调光。

• 电晶体Q1（BC547B）：

  • BC547B是一个NPN型三极管，在这个电路中，它作为开关工作。由555定时器输出的PWM信号驱动这个三极管，从而控制通过LED的电流。当三极管导通时，电流就能够通过LED，亮起LED。

• 电阻R1至R6：

  • 电阻用来限制LED电流，防止LED因电流过大而损坏。
  • R1（220Ω）电阻限制通过三极管的电流，而R2到R6（每个82Ω）电阻限制通过LED组的电流。选择这些电阻值是为了确保每个LED都能接收到适量的电流，从而提供适当的亮度。

• LED阵列：

  • 电路中的LED通过并联方式连接，这些LED可能组成一个灯组或显示屏。LED的排列方式和电阻的设置确保了每个LED都能正确地工作，且亮度可以通过调节PWM信号来控制。

• M1：

  • M1可能是一个额外的电流控制部件，可能是一个MOSFET或者另一个三极管，帮助提供额外的电流或作为开关，进一步增强电路的控制能力。

2. LED的应用场景

• 装饰性LED灯（图左上角）：

  • 在图中，LED用于装饰性照明，例如灯饰、节庆灯具等。LED的低功耗和高亮度使得它们成为这种应用的首选。因为LED可以通过PWM控制轻松实现调光效果，它们广泛用于节庆、婚礼等装饰场合。

• 汽车LED灯光（图中）：

  • 在汽车中，LED被用作车灯（如前灯、尾灯或内饰照明）。与传统灯泡相比，LED灯具提供了更高的亮度、更低的能耗和更长的使用寿命，这也是它们在汽车工业中的优势。LED灯光还可以通过调光控制来实现不同的亮度和效果。

• 广告显示屏（图右下角）：

  • 图中的广告屏幕显示了LED显示技术的应用。在许多城市的广告牌或大型显示屏中，LED被用来显示动态广告、信息和视频内容。LED屏幕能提供更高的亮度和清晰度，即使在户外强光环境中也能清晰显示内容。

3. 总结

• LED驱动电路通过使用555定时器生成PWM信号来调节LED的亮度。通过这个电路，LED可以根据需求实现调光和开关功能。
• LED的优势包括高效能、低功耗和长寿命，这使得它们成为装饰照明、汽车灯光以及广告显示等领域的首选技术。
• 该电路的设计简单且功能强大，通过合理的电阻配置和PWM调光技术，可以有效控制多个LED阵列的亮度，从而满足各种应用的需求。

通过这样的驱动电路，LED在多个行业中的应用可以得到更好的控制和优化，同时保持其高效性和长寿命。

这张图片展示了不同类型的3C产品（计算机、通信、消费电子）。我们可以逐一了解这些产品在各自领域中的应用和重要性：

1. 智能手表（Smartwatch）：

• 类别：消费电子
• 功能：智能手表已经成为许多人生活中的常见设备，它不仅具备传统手表的时间显示功能，还能实现健康监测（如心率、步数、卡路里消耗等）、通知提醒（如接收电话、信息）以及与智能手机的互联功能。随着技术的进步，智能手表不仅限于简洁的功能，现代手表也具有独立通信和支付功能（例如通过NFC进行付款），以及对应用程序的支持，成为一个全方位的智能设备。

2. 智能手机（Smartphone）：

• 类别：通信/计算机
• 功能：智能手机几乎改变了我们所有的日常行为，它集成了通讯工具（电话、短信、电子邮件等）、娱乐工具（音乐、视频、社交媒体等）、计算工具（浏览器、文档编辑、办公等）以及各种应用程序。智能手机的高性能使得它能够代替个人计算机来进行大多数任务，如上网、办公、支付、地图导航等，是现代人生活中不可或缺的设备。

3. 平板电脑（Tablet）：

• 类别：计算机/通信
• 功能：平板电脑是介于智能手机和笔记本电脑之间的设备，通常具有较大的显示屏和触摸屏操作。平板电脑适用于媒体消费（如看视频、阅读电子书）、便捷办公（如通过应用处理文档、电子邮件）以及轻度的游戏和娱乐。平板在旅行中也提供了更大的屏幕体验，而不像笔记本那样笨重，因此被广泛用于家庭、教育和商业领域。

4. 虚拟现实头盔（VR Headset）：

• 类别：消费电子
• 功能：虚拟现实（VR）头盔为用户提供沉浸式体验，广泛应用于游戏、模拟训练、教育和娱乐等领域。通过VR头盔，用户可以在一个虚拟的环境中进行互动，这种设备通常配合控制器使用，让用户在虚拟世界中自由活动。VR技术的普及正在推动游戏、医学、建筑设计等领域的革命，成为未来技术发展的一个重要方向。

5. 电视（TV）：

• 类别：消费电子
• 功能：现代电视已经不仅仅是传统的显示设备，它们通常包括智能功能，例如流媒体播放（Netflix、YouTube等）、互联网连接、语音控制以及对智能家居设备的兼容。电视行业正逐渐向更高分辨率（如4K、8K）和更高亮度的显示技术（如OLED、QLED）转型，为用户提供更沉浸、更清晰的视觉体验。同时，电视也正在成为家庭娱乐中心的核心设备，融合了娱乐、互联网和智能家居控制等多种功能。

6. 笔记本电脑（Laptop）：

• 类别：计算机/通信
• 功能：笔记本电脑是移动办公和娱乐的利器，随着性能的提升，笔记本电脑已经能够完成从文档处理到图形设计、视频编辑等高强度任务。现代笔记本电脑不仅追求性能的提升，还注重便携性和电池续航。运行系统（如Windows、macOS）为用户提供了完整的计算环境，使得笔记本在日常工作、学习和娱乐中都占据重要地位。

7. 便携式游戏机（Portable Game Console）：

• 类别：消费电子
• 功能：便携式游戏机，如PS Vita，是电子游戏设备的一种，它让用户可以随时随地进行高质量的游戏。与智能手机游戏不同，专用的游戏机提供了更好的游戏体验、更精细的控制和更高的图形质量。便携式游戏机在旅行中、休闲时都能够为用户带来极大的娱乐体验。

3C产品的共性与重要性：

• 计算机：这一类产品包括智能手机、平板、笔记本电脑等，都是现代工作、学习和娱乐不可缺少的设备。它们帮助我们完成大量计算任务，并提供多种功能和应用支持。
• 通信：智能手机、笔记本电脑和电视等设备都具备高度的通信功能，包括电话、消息、视频会议和社交网络连接，使我们能够随时与他人保持联系。
• 消费电子：包括电视、虚拟现实头盔和便携式游戏机等，提供娱乐和休闲体验，满足人们在家中的需求。它们的出现使得人们的生活更具互动性和娱乐性。

总结：

这些3C产品在计算、通信和消费三个领域都有广泛应用，逐步改变了我们的日常生活和工作方式。从手机到平板，从智能手表到电视，它们每一项技术都在推动全球科技进步。随着技术不断创新，我们可以期待未来更多智能化、更高效的3C产品进入市场，为人们的生活和工作带来更大的便利和娱乐体验。

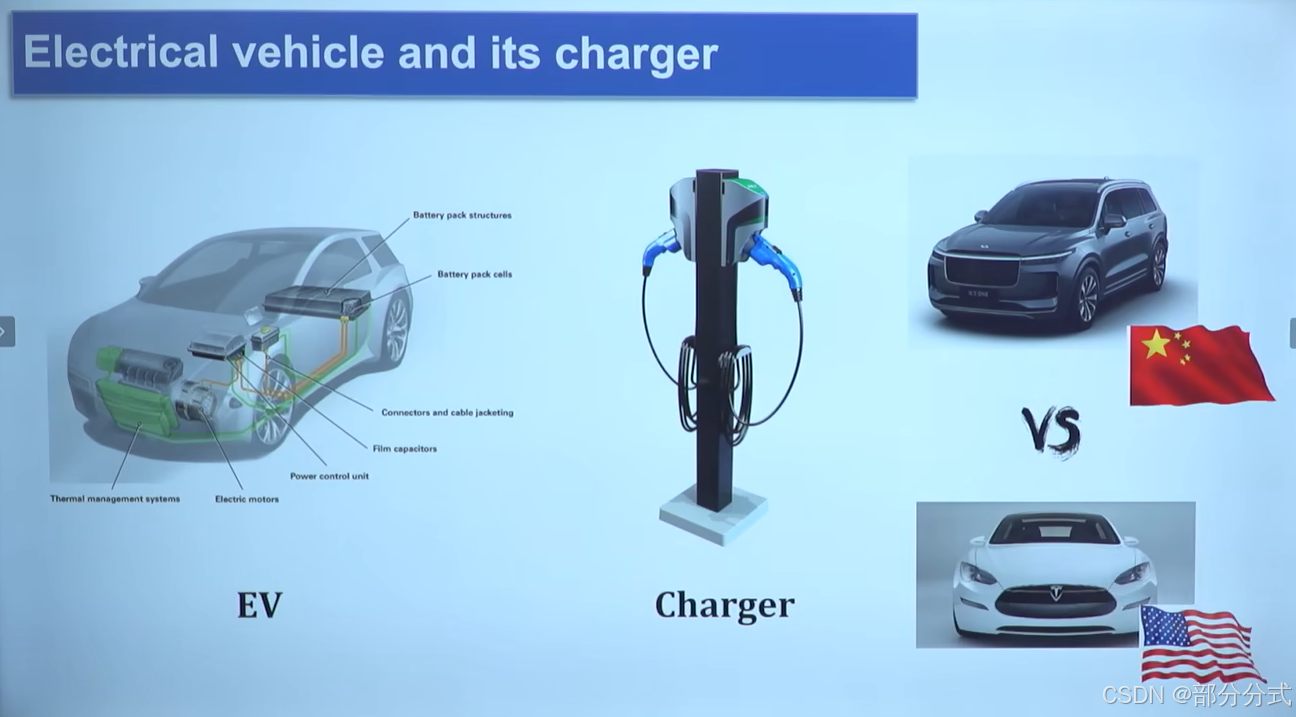

这张图片展示了电动汽车（EV）及其充电器的结构、关键组件以及中国和美国在电动汽车市场上的比较。我们可以分为几个部分详细讨论：

1. 电动汽车（EV）组件（图左侧）

• 电池包结构（Battery Pack Structures）：

  • 电池包是电动汽车的核心组成部分，负责储存能量并提供给电动机。电池包通常由多个电池单元组成，每个单元都包含多个电池单体。电池包的设计不仅要确保电池单元的安全，还要考虑到散热、密封性、和电池的循环寿命等因素。

• 电池单元（Battery Pack Cells）：

  • 电池单元是电池包中的基本单位，负责储存和释放电能。大多数现代电动汽车使用锂离子电池，因为它们具有较高的能量密度和较长的使用寿命。电池单元通过串联和并联的方式组合成电池包，提供足够的电压和容量支持汽车的运行。

• 热管理系统（Thermal Management Systems）：

  • 电动汽车的电池和电动机需要维持在特定的温度范围内才能高效工作。热管理系统帮助维持这些关键部件的工作温度，避免过热或过冷，确保电池性能的稳定和延长使用寿命。该系统可能包括冷却液、散热片以及冷却风扇等部件。

• 电动机（Electric Motors）：

  • 电动机是电动汽车的动力来源，电池提供电能，电动机将电能转化为机械能，驱动车轮。现代电动汽车一般使用交流电动机，由于其高效性、低维护成本和较长的使用寿命，成为大多数电动汽车的首选。

• 功率控制单元（Power Control Unit）：

  • 功率控制单元负责管理电池与电动机之间的电力流动。它调节电池提供给电动机的电流，确保电动机的速度和扭矩与驾驶需求匹配。该单元还控制电能的回收（例如在制动时）以及优化功率输出，提升电动汽车的整体效率。

• 连接器和电缆外套（Connectors and Cable Jacketing）：

  • 连接器和电缆外套确保电流能够可靠、安全地从电池流向电动机和其他部件。这些连接器和电缆必须能够承受高电流并提供绝缘保护，防止电气短路和过热。

• 薄膜电容（Film Capacitors）：

  • 薄膜电容在电动汽车中用于平滑电压波动，改善电力传输的稳定性。它们可以存储并释放电能，以维持电力供应的平衡，防止电压波动对电池和电动机造成影响。

2. 电动汽车充电器（图中间右侧）

• 充电站（Charger）：
  • 电动汽车充电器是电动汽车不可缺少的基础设施，用于将交流电（AC）转换为适合电池使用的直流电（DC）。充电器通常有不同的充电速度，快速充电站可以在短时间内充入大量电能，而慢速充电器则适合在家庭等场所的长时间充电。
  • 充电器的连接方式也有所不同，目前主流的是直流快充（DC fast charging）和交流充电（AC charging），后者适用于较慢的家庭充电。

3. 中美电动汽车对比（图右侧）

• 中国电动汽车（左侧车，可能是比亚迪等品牌）：

  • 中国电动汽车行业在全球范围内迅速崛起，尤其是在电池技术和成本控制方面具有优势。比亚迪、蔚来、小鹏等品牌正逐渐占领国际市场，尤其是在电动公交车和中低端电动汽车领域，具有较强的市场份额。
  • 这些品牌注重提高电池效率和降低生产成本，同时积极扩展充电网络，推动电动汽车的普及。

• 美国电动汽车（右侧车，特斯拉Model S）：

  • 特斯拉是全球知名的电动汽车制造商，其Model S、Model 3等车型在全球范围内备受青睐。特斯拉的电动汽车在性能（如加速性能）、续航、自动驾驶技术等方面都处于行业领先地位。
  • 美国电动汽车行业主要以特斯拉为代表，同时一些传统汽车厂商（如福特、通用等）也在转型推出电动汽车，推动电动汽车技术的进步。

4. 总结

• 电动汽车技术：电动汽车的核心技术包括电池、充电技术、电动机及功率控制系统等，这些技术的不断进步使得电动汽车在性能、续航、充电速度等方面得到了显著提升。电动汽车还强调能源效率、环境友好和低运营成本。
• 充电基础设施：随着电动汽车的普及，充电站建设也变得越来越重要。充电设施的建设不仅限于私人充电桩，公共充电站，尤其是快速充电站的部署，对于电动汽车的广泛应用至关重要。
• 全球竞争：中国和美国在电动汽车市场的竞争非常激烈。中国凭借其强大的制造能力、政策支持和电池技术在市场中占据重要位置，而美国以特斯拉为代表的高端电动汽车则在全球市场有着巨大的影响力。两国在推动电动汽车普及、降低成本和优化性能方面都发挥着重要作用。

随着环保法规的日益严格和消费者需求的变化，未来电动汽车将继续在全球交通领域占据越来越重要的地位，推动绿色出行成为主流。

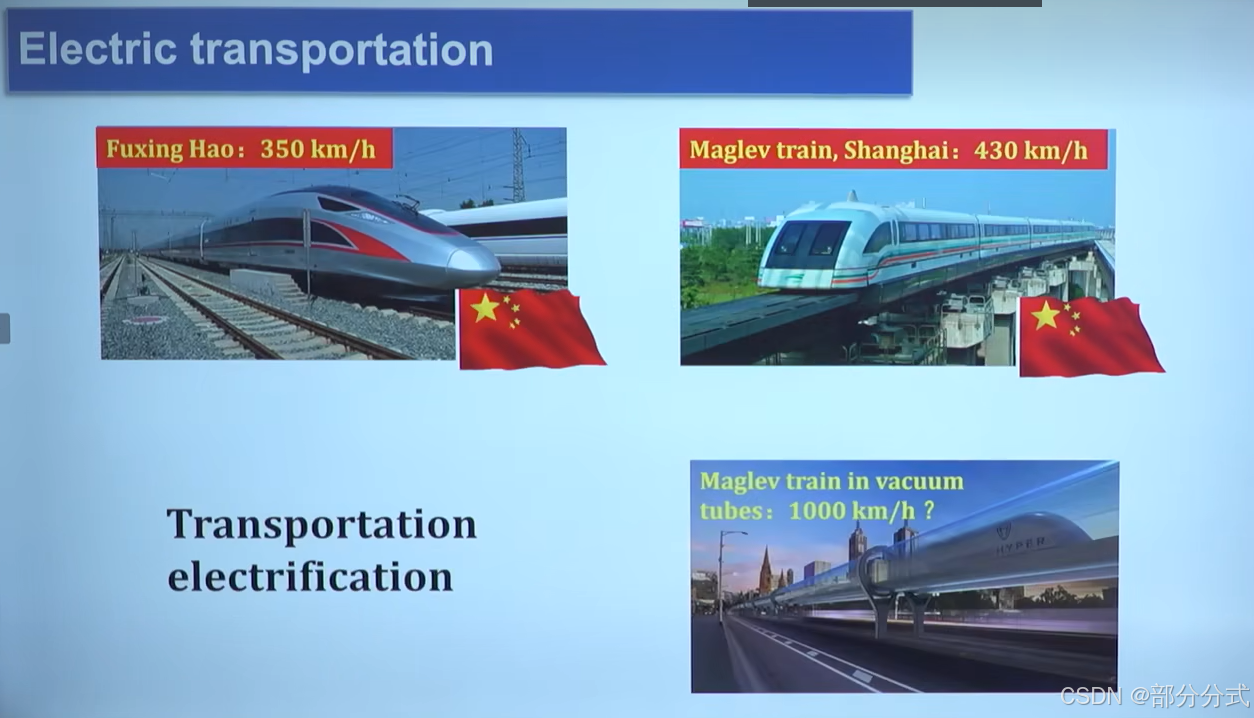

这张图片展示了电动交通的不同形式，特别是中国在高速度铁路和磁悬浮列车技术方面的成就。它同时展现了当前的技术和对未来更高速度的愿景。我们可以逐步分析每一项技术及其潜力。

1. 复兴号高速列车（350 km/h）

• 复兴号（Fuxing Hao）是中国自主研发的高铁列车之一，标志着中国高铁技术的进一步成熟。它是350 km/h级别的高速列车，属于常规的电力驱动高铁。

• 特点：

  • 高速度：复兴号能够达到350公里每小时的运行速度，这使其在中国的城市间运输中非常高效，缩短了城市间的旅行时间。
  • 电动驱动：该列车使用电力作为动力源，相比传统的内燃机列车，电力驱动不仅更环保，还能减少污染。
  • 自主研发：复兴号代表了中国在高铁领域的技术创新，体现了中国在高速铁路技术上的领先地位。

• 优势：

  • 环保：使用电力驱动，减少了对化石燃料的依赖，有助于减少温室气体排放。
  • 高效：电动高铁的运作效率高，能够在较短时间内覆盖长距离，适应城市间高频次的交通需求。

2. 上海磁悬浮列车（430 km/h）

• 上海磁悬浮列车是世界上第一条商业化运营的高速磁悬浮列车，连接了上海市区与浦东国际机场。这条线路的运行速度可达430 km/h。

• 磁悬浮技术：磁悬浮列车通过磁力使列车与轨道分离，从而消除了传统列车的摩擦，使得列车能够以极高的速度平稳行驶。磁悬浮列车的最大优点是几乎没有摩擦，减少了能量消耗，同时带来了更高的速度和更好的舒适度。

• 优势：

  • 极高的速度：磁悬浮列车具有非常高的速度和效率，适合短途城市间的快速运输，尤其是机场、城市中心之间的快速连接。
  • 平稳的乘坐体验：由于没有与轨道的接触，磁悬浮列车能够提供非常平稳的乘车体验，减少噪音和震动。
  • 环保：与传统的铁路系统相比，磁悬浮列车的能效高，且无排放，符合可持续发展的要求。

3. 未来设想：真空管内的磁悬浮列车（1000 km/h）

• 这部分展示的是未来可能的真空管磁悬浮列车，理论上能够达到1000 km/h的速度。这个概念被称为超级高铁或Hyperloop，旨在通过将列车放入低压环境（真空管内）中，消除空气阻力，从而实现极高速度的运输。

• 技术原理：

  • 真空管：在真空环境下，空气阻力几乎为零，列车可以在没有空气摩擦的情况下以更高的速度运行。
  • 磁悬浮技术：结合现有的磁悬浮技术，列车可以在真空管中以接近音速的速度行驶，大幅提升运输效率。

• 未来潜力：

  • 极高速度：这种真空管列车的设想速度达到1000 km/h，远超目前的高铁和磁悬浮列车，可以实现大都市之间的极短时间旅行。
  • 节能和环保：虽然该技术的实现尚需克服许多技术和成本挑战，但一旦实现，它可能会彻底改变长途交通方式，减少对传统燃料的依赖。
  • 城市间运输革新：如果这项技术成为现实，它可能使得跨城市、甚至跨国家的旅行变得像乘坐地铁一样便捷，并且大幅缩短运输时间。

4. 电动交通的全球影响

• 中国在电动交通的领导地位：

  • 中国在电动交通，尤其是高速铁路和磁悬浮技术方面的领先地位，不仅限于国内。中国的高铁和磁悬浮技术已经出口到多个国家，并且在全球范围内推动了高速交通基础设施的建设。
  • 随着中国持续的投资和创新，未来中国将在全球电动交通领域发挥更加重要的角色。

• 全球竞争：

  • 中国的电动交通技术对全球市场产生了巨大影响，其他国家如美国和欧洲也在积极开发类似的技术。例如，美国的Hyperloop项目正在探索基于真空管的高速运输系统，但在实现这些技术上仍面临许多挑战。
  • 各国之间在电动交通技术的研发和应用上展开了激烈的竞争，推动了全球交通系统的现代化。

总结

• 电动交通系统，特别是高速铁路和磁悬浮列车，是未来城市交通的重要组成部分。中国在这方面的技术创新和应用领先全球，不仅使国内城市间的连接变得更快速高效，也为全球电动交通的未来发展树立了榜样。
• 随着真空管磁悬浮列车的设想越来越接近现实，未来交通将面临前所未有的速度和效率提升，极大地改变全球的旅行和货物运输模式。
• 电动交通技术的进步不仅能够促进交通效率的提升，也将对环境保护和能源可持续性产生积极影响，推动全球朝着更加绿色、低碳的交通方式转型。

这张图片展示了电动船舶与潜艇的技术进展，重点展示了中国在电动海洋技术方面的创新，包括深海潜水器和军舰的先进技术，并与美国的军事舰艇进行了比较。

1. 奋斗者号深海潜水器（10公里）:

• 奋斗者号（Fendouzhe）是中国自主研发的一款深海潜水器，能够潜入10公里的深度，是世界上潜水深度最深的载人潜水器之一。
• 电动推进系统：奋斗者号使用电动推进系统，不仅具有较高的效率，还能减少海洋环境的污染。电动推进相比传统的内燃机系统，在深海的工作更加安静、稳定。
• 功能与应用：奋斗者号主要用于深海科学研究、海洋资源勘探和海底考察等任务。通过它的深海探索能力，科学家可以获取更多关于海洋地质、海底生物和环境的数据。
• 技术亮点：奋斗者号潜水器的结构设计采用了高强度材料，能够承受极深水域的巨大水压，具有极强的深海作业能力。这种技术突破使得中国在全球深海探测领域处于领先地位。

2. 096型核潜艇：

• 096型核潜艇是中国的一款核潜艇，是中国战略核潜艇的一部分，具有强大的核威慑能力。这款潜艇的主要功能是执行战略核打击任务，装备了核武器，可以在隐蔽状态下长期潜伏。
• 核动力与电动推进：096型潜艇采用了核反应堆提供动力，利用核电站供电系统为电动推进系统提供能源，使潜艇具有几乎无限的航程和长时间的潜伏能力。
• 战略意义：096型核潜艇是中国海军战略核力量的核心组成部分。作为一款隐形核潜艇，它在水下航行时几乎无法被敌方探测，极大增强了中国的海上核威慑能力。

3. 055型驱逐舰：

• 055型驱逐舰是中国海军的现代化战舰之一，具备强大的防空能力、反舰能力和反潜能力。它是中国海军的旗舰之一，承担多种任务，如海上防卫、护航、打击敌舰和空中防御等。
• 电力驱动系统：055型驱逐舰采用电力驱动系统，使得舰船的动力输出更加高效，且能够支持现代化武器系统（如导弹发射器、雷达系统等）的运行。
• 技术优势：电力驱动不仅提供了更强大的动力输出，还能减少噪音，提升舰船的隐蔽性。其现代化的武器系统和高度集成的电子系统使得055型驱逐舰成为中国海军的主力舰之一。

4. 美国DDG 1000 Zumwalt级驱逐舰：

• DDG 1000 Zumwalt级驱逐舰是美国海军的新型驱逐舰，采用了全电动推进系统（Integrated Power System）。这款舰艇在设计上注重隐形技术，极低的雷达反射面积使其难以被敌方雷达探测。
• 电力驱动系统：与传统的舰船相比，Zumwalt级驱逐舰使用燃气涡轮发电机为舰艇提供电力，电力驱动系统不仅提供了更高效的能源使用，还能更好地支持舰艇上的复杂武器系统。
• 现代化功能：Zumwalt级驱逐舰设计非常先进，配备了高功率激光武器系统、先进的雷达系统和高精度导弹系统。它的隐形设计和强大的作战能力使其成为现代海战的重要组成部分。

5. 中美海军技术对比：

• 这张图片展示了中国与美国在电动海军技术上的差异与发展。中国的奋斗者号潜水器和096型核潜艇代表了中国在深海探测和战略核潜艇技术的优势，而055型驱逐舰则显示了中国在现代化海军战舰上的进步。
• 美国的DDG 1000 Zumwalt级驱逐舰则展示了美国海军在隐形技术、电力驱动系统和高精度武器系统方面的创新，尽管它的主要焦点是战舰的隐形能力和信息战能力。
• 电力驱动技术正逐步成为两国海军的主流。它不仅提高了舰艇的能源效率，还增强了隐形性能，使得舰艇在现代海战中具备更强的作战和防御能力。

总结

• 电动推进系统：无论是在潜艇还是战舰上，电动推进系统都为现代海军技术带来了革命性的变化。电动系统提高了舰艇的能源效率、降低了噪音并提升了隐形性，成为现代海军设计的重要方向。
• 深海潜水技术与军用潜艇：从奋斗者号深海潜水器到096型核潜艇，中国在深海探测和核潜艇技术上取得了显著进展，这为中国的海军力量提供了强大的战略威慑能力。
• 全球海军竞争：中美两国在海军技术上的竞争，特别是在电动推进系统、隐形技术和核潜艇等领域，推动了全球海军力量的现代化和技术进步。未来的海战将更加注重信息化、隐蔽性和电气化。

这张图不仅展示了电动海军技术的现状，还展示了未来技术的潜力，尤其是电动推进系统和隐形技术在现代海上作战中的关键作用。

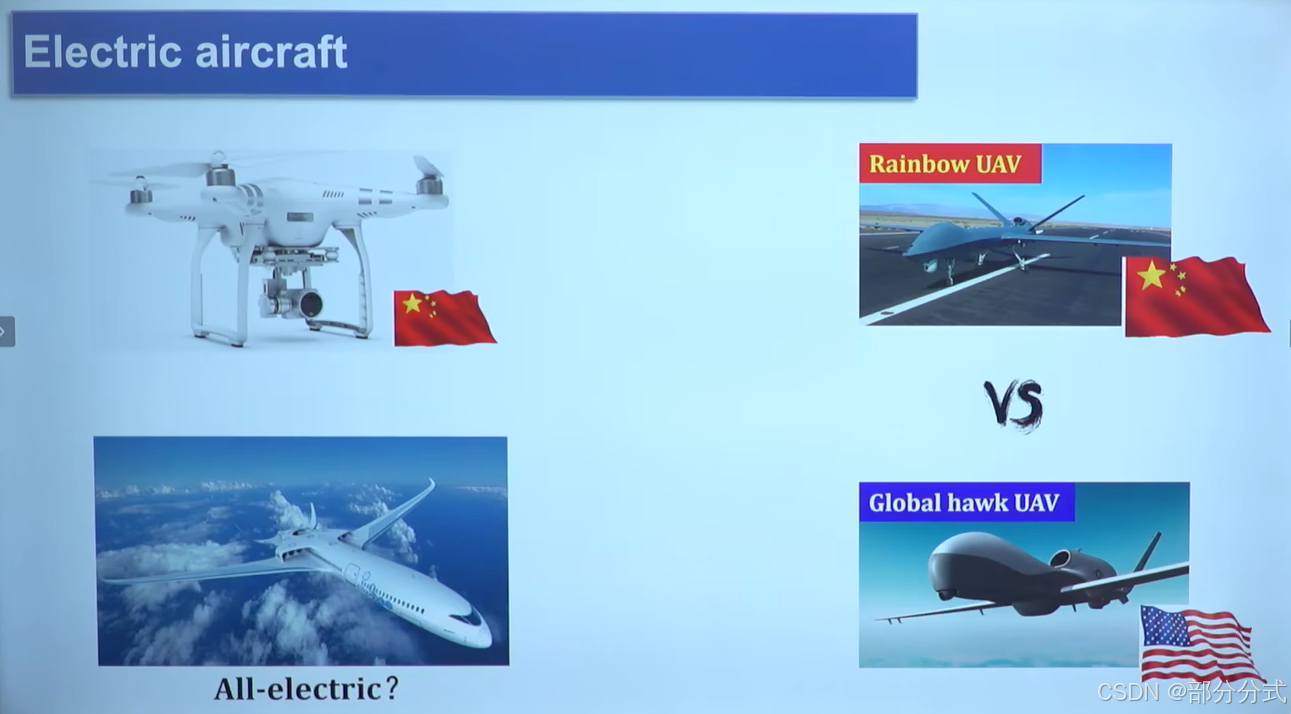

这张图片展示了电动飞行器的不同类型，特别是中国和美国在**无人机（UAV）**技术上的竞争和发展。我们可以从以下几个方面进行详细分析：

1. 电动无人机（左上方）

• 描述：左上角的无人机是民用电动无人机，例如像大疆（DJI）等品牌的四旋翼无人机。这些电动无人机通常用于摄影、监控、物流配送等任务。
• 特点：
  • 电动驱动：这类无人机使用电池供电，因此更加环保且运营成本较低。它们通常由多个电动马达和螺旋桨组成，能够提供高效的升力和控制。
  • 用途广泛：除了常见的娱乐用途外，电动无人机广泛应用于农业喷洒、环境监测、地图绘制、新闻摄影等领域。
  • 优势：相对于燃油驱动的飞行器，电动无人机更加安静，操作简便，且能在短时间内完成任务。

2. 彩虹无人机（Rainbow UAV）

• 描述：彩虹无人机是中国自主研发的一款军用无人机，由中国航天科工集团研发。彩虹系列无人机被广泛应用于侦察、监视、打击等军事任务。
• 技术特点：
  • 电动或混合动力系统：彩虹无人机具有较长的续航能力和较强的隐蔽性，适用于各种复杂环境下的军事任务。彩虹系列可用于执行情报收集、目标打击、电子战等任务。
  • 自主飞行：该系列的无人机通常具备自主飞行功能，可以执行预设航线，完成长期监视任务。
  • 中国的军事应用：彩虹系列无人机不仅在国内服役，还在国际市场上得到了广泛应用，成为中国军用无人机出口的代表之一。

3. 与美国的 Global Hawk无人机对比

• Global Hawk UAV：这款无人机是美国诺斯罗普·格鲁曼公司生产的高空长航时无人侦察机，主要用于长时间的战略侦察任务。
• 特点：
  • 电动动力系统：与中国的彩虹无人机不同，Global Hawk主要使用燃油动力，以确保其高航程和长时间的飞行能力。它通常在高空飞行，执行长时间的监视任务，能够提供实时情报支持。
  • 用途：它的主要用途是战略侦察，广泛用于军事监视、情报收集、地图绘制等领域。
  • 技术优势：Global Hawk能够长时间在高空飞行，具备强大的侦察、传感和数据传输能力，是美国军事监视和情报收集的重要工具。

4. 未来展望：全电动飞行器

• 图片的下方展示了对未来可能的全电动商用飞机的设想。虽然目前的电动飞机技术在商用领域尚处于研发阶段，但有着广阔的前景。
• 技术挑战：目前，电动飞机面临着电池续航和充电速度等技术瓶颈。尽管如此，随着电池技术的进步，未来的全电动商用飞机将可能实现更长的航程和更低的运营成本。
• 环保优势：全电动飞机有望成为未来航空业的环保解决方案，减少碳排放，降低航班的环境影响。

总结

• 电动无人机：从民用电动无人机到军用彩虹无人机，电动无人机在各个领域的应用正在不断增长。中国在这一领域已经取得了显著进展，特别是在军用无人机的研发上。
• Global Hawk无人机与彩虹无人机的对比：这两款无人机分别代表了美国和中国在无人机技术领域的领先地位。美国的Global Hawk无人机主要依赖燃油动力，适合长期侦察任务，而中国的彩虹无人机则结合了电动驱动和自主飞行技术，更注重战术灵活性和多任务应用。
• 全电动飞行器的未来：随着电池技术的发展，全电动飞行器将在未来航空和无人机领域中发挥越来越重要的作用，提供更环保、低成本的出行方式。

电动飞行器不仅仅是为了环保和效率而设计，还承载着推动现代空中交通和军事技术革新的巨大潜力。

这张图片展示了航天器电力系统，重点介绍了中国在航天技术中的一些重要成就，包括天宫空间站和北斗导航卫星系统。我们可以进一步详细讨论这些技术及其电力系统的关键作用。

1. 天宫空间站（Tiangong Space Station）

• 天宫空间站是中国的自主建设的空间站，标志着中国在太空探索和航天技术上的巨大进步。它包括一个核心舱、多个实验舱和支持人员长期驻留的设施。

• 电力系统：

  • 天宫空间站依赖太阳能为主要的电力来源。空间站上安装了大型太阳能电池板，通过将太阳能转化为电能，为空间站的各个模块提供电力。这种电力系统是目前大多数宇航器的标准配置，能够保证其在地球轨道上长期稳定运行。
  • 太阳能电池板收集太阳能，并通过电池储存起来，以供夜间或没有阳光照射时使用。这一系统确保了空间站能够维持其持续的科学实验、通信和其他必要操作。

• 重要性：

  • 自给自足：天宫空间站的太阳能电力系统使其能够在没有地面补给的情况下长期运行。通过高效的电力系统，天宫空间站可以支持中国的航天员进行长时间的太空研究。
  • 技术挑战与突破：太阳能电池板的使用不仅为空间站提供了可持续能源，也代表了中国在太空能源技术方面的进步。

2. 北斗导航卫星系统（BeiDou Navigation Satellite System）

• 北斗导航系统是中国自主研发的全球卫星导航系统，类似于美国的GPS系统，俄罗斯的GLONASS系统，以及欧盟的Galileo系统。北斗系统的建设是中国在全球航天和通信技术领域的一个重大突破。

• 电力系统：

  • 卫星电力供应：北斗卫星依靠太阳能电池板为其提供电力。这些电池板安装在卫星的外部，并通过电池将太阳能转化为电能，确保卫星系统在其轨道上的稳定运行。
  • 电池储能：卫星上的电池储存太阳能，以应对地球阴影下无法直接利用太阳能的时段。

• 功能与应用：

  • 导航与定位：北斗系统为全球用户提供高精度的定位服务，广泛应用于交通、军事、农业等领域。北斗系统是中国在全球导航技术领域的重要战略资产。
  • 全电力运行：北斗卫星系统的电力系统能够保障其24小时无间断运行，提供可靠的服务。

总结

• 电力系统在航天器中的重要性：

  • 太阳能是航天器电力供应的主要来源，尤其是空间站和卫星。太阳能不仅提供环保的电力，而且能确保航天器在太空中长期运行。这些电力系统的设计需要充分考虑空间站或卫星在不同环境下的能源需求，如太阳辐射强度变化、阴影影响等。

• 中国的航天成就：

  • 天宫空间站和北斗导航卫星系统展示了中国在航天技术和电力系统方面的自主创新和发展。太阳能电力系统是这些航天任务成功的关键因素，确保了它们在太空中持续可靠的运作。

• 未来发展：

  • 随着中国航天技术的不断进步，未来的电力系统可能会更加高效、可持续，支持更多复杂的太空任务，例如深空探测和载人月球计划。

中国的天宫空间站和北斗导航系统代表了中国在航天领域的强大实力，而其背后的电力技术则是支撑这些成就的关键因素。

这张图片展示了无线充电技术的不同应用领域，并突出了该技术的优势。无线充电不仅应用于小型便携设备，还已经扩展到家庭电器、电动汽车、无人机等多个领域。我们可以根据图片内容逐一分析无线充电的应用和优势。

1. 无线充电应用领域

便携设备（Portable Devices）：

• 包括智能手机、平板电脑、笔记本电脑等。这些设备通常需要频繁充电，而无线充电提供了便捷的解决方案。用户只需将设备放置在充电垫上，无需插拔充电线即可充电。
• 优势：简化了充电过程，避免了充电接口的磨损和电缆管理问题。

家庭电器（Household Appliances）：

• 包括吸尘器、电水壶等家庭常见电器。无线充电可以使得这些设备的充电更为便捷，尤其是在设计上可避免电线拖拽带来的不便。
• 优势：对于家庭电器的充电，不仅提高了便利性，还可以改善设备的外观设计，使其更加简洁。

电动汽车（Electrical Vehicle）：

• 电动汽车正在逐步推广无线充电技术，尤其是在停车场或充电站等场所，可以通过无线充电平台为电动汽车提供能量。
• 优势：无线充电能够消除传统充电桩需要插拔电缆的麻烦，提供更简便的充电方式。

轨道交通（Train）：

• 无线充电技术在某些轨道交通系统中也得到了应用。比如某些磁悬浮列车或快速列车可以在运行过程中通过铺设在轨道上的无线充电系统持续获得电力。
• 优势：这种技术可以减少列车的电池负担，提高效率，且减少了充电时间。

无人机（UVA）：

• 无人机（例如摄像无人机）也可以通过无线充电技术进行充电，尤其在长时间飞行的任务中，减少充电时间和不便。
• 优势：无人机通常会频繁在不同地点起降，使用无线充电可以提高其操作的灵活性。

机器人（Robot）：

• 无线充电在工业机器人和服务机器人中的应用逐渐增多。机器人在工作中可能需要在充电时继续操作，而无线充电系统为其提供了便捷的充电方式。
• 优势：无线充电减少了机器人充电时的停顿，使其能保持高效工作，提升生产效率。

2. 无线充电的主要优势

极大的便利性（Great Convenience）

• 无线充电提供了一种无需插拔电缆的充电方式，使得充电更加方便快捷。用户只需将设备放置在充电区域，充电便自动开始。

特殊应用（Special Applications）

• 无线充电特别适用于一些特殊环境，如无菌环境、旋转物体、移动设备等。
  • 在医疗设备或制造设备中，避免接触性充电可以防止污染，确保设备在无尘、无菌环境下正常运行。
  • 对于需要旋转或移动的设备（如机器人、无人机），无线充电提供了更高的灵活性，因为不再需要频繁接触和移动电缆。

特殊环境（Special Environment）

• 湿润和脏污环境：无线充电特别适合那些暴露在湿润或肮脏环境中的设备，例如厨房电器或工业设备。通过消除充电口，减少了电器与外界环境的接触，从而提高设备的耐用性。

封闭设计，降低腐蚀风险（Enclosed Design: Lower Risk of Corrosion）

• 无线充电避免了传统插口的暴露，降低了水分、氧气等因素的侵蚀风险。特别是在潮湿或多尘的环境下，这种设计有助于延长设备的使用寿命。
• 防腐蚀：这种封闭式设计避免了电气组件直接接触空气和水，有效减少了腐蚀风险。

总结

• 无线充电技术正在成为多个领域的主流充电方式，涵盖了便携设备、家庭电器、电动汽车、轨道交通等多个层面。它提供了便捷、无缝的充电体验，尤其对于动态、移动或特殊环境中的设备，具有不可替代的优势。
• 随着技术的发展，无线充电将在更多工业应用、医疗设备以及智能家居中得到推广，并逐步向更高功率、更远距离的充电技术发展，从而满足未来更高功率设备（如电动汽车、无人机等）的需求。

无线充电不仅改变了充电的方式，更为设备的设计和应用提供了新的可能。

这张图片展示了第三部分内容，主题为电力电子应用。该部分内容包括了以下几个方面：

1. 概述（Overview）

• 这一部分应该对电力电子应用有一个大致的介绍，阐述电力电子在不同领域中的重要性，以及它如何影响现代技术和工业的各个方面。

2. 电力消耗（Consumption）

• 该部分可能讨论了电力电子技术如何在不同设备和系统中实现能量的消耗。电力电子应用广泛，涵盖了从家用电器到工业设备的各个领域。

3. 发电与传输（Generation and Transmission）

• 最后一部分将讨论电力电子在发电和电力传输中的应用，尤其是在现代化电力系统中的作用。这里可能会涉及到诸如电力变换、传输效率的提升等内容，电力电子帮助优化了电力的生产、转换和分配过程。

总结

这部分内容显然是对电力电子应用的综合讨论，包含了其在各个环节中的关键作用，特别是在电力生产和分配过程中。电力电子技术帮助优化了能源消耗，并改善了能源的效率，支持了现代智能电网、可再生能源集成、以及更高效的工业操作。

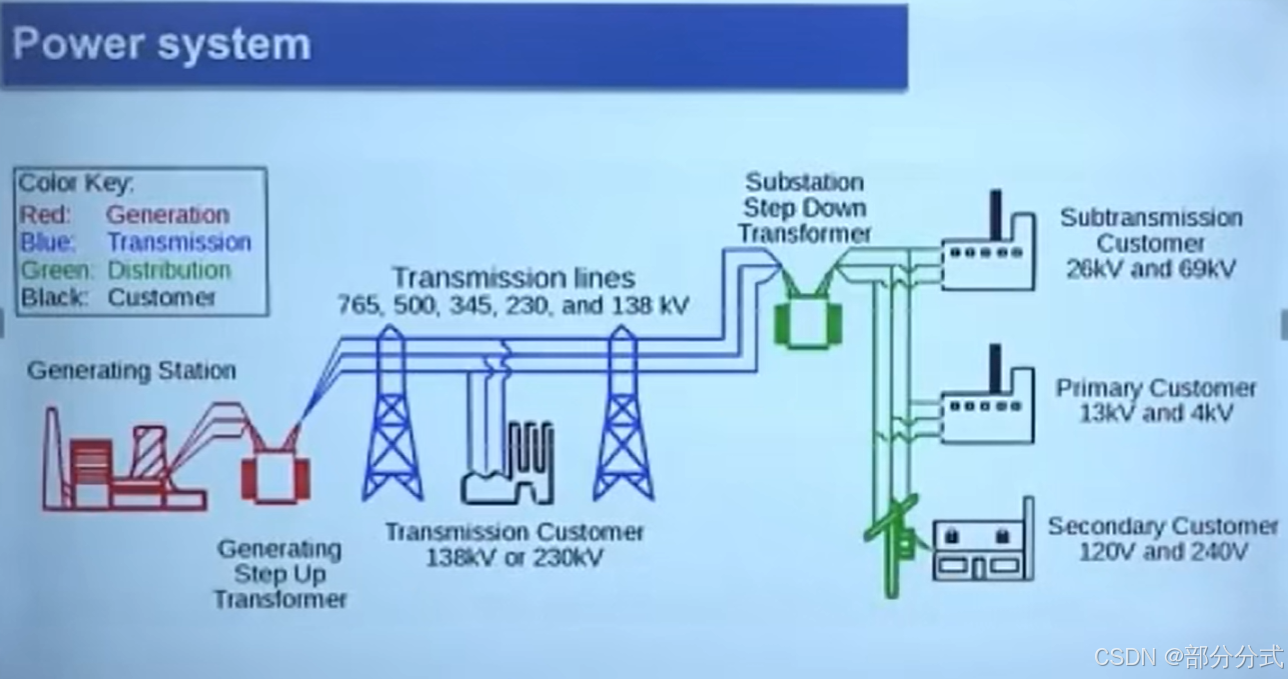

这张图片展示了一个电力系统的示意图，说明了从发电到用户的电力流动过程。图中使用了不同的颜色来区分电力的生成、传输、分配以及最终的用户使用部分。以下是每个部分的详细说明：

1. 发电（Generation） - 红色

• 发电站（Generating Station）：电力系统的起点是发电站，在这里，能源（如煤、天然气、水力等）通过发电机转换成电能。
• 发电升压变压器（Generating Step Up Transformer）：发电站产生的电力经过升压变压器，将电压提高，以便能够通过长距离传输网络有效传送。

2. 传输（Transmission） - 蓝色

• 传输线路（Transmission lines）：这些高压输电线路将电力从发电站输送到各个变电站。图中展示了不同电压等级的线路，如765kV、500kV、345kV、230kV和138kV。
• 高压输电可以减少能源在传输过程中的损失，并保证电力能够远距离传输到用户区域。

3. 分配（Distribution） - 绿色

• 变电站降压变压器（Substation Step Down Transformer）：当电力到达一个变电站时，电压会被降低，便于进一步传输和分配。
• 配电客户（Subtransmission Customer）：这部分电力将被分配给次级客户，如26kV和69kV电压等级的用户。
• 主要客户（Primary Customer）：使用电压较低的用户，如13kV和4kV的客户。通常是一些工业客户或较大的商业设施。
• 次级客户（Secondary Customer）：最终用户，通常是家庭或小型商业客户，电压为120V和240V，这也是我们日常生活中常见的电压。

4. 客户（Customer） - 黑色

• 客户部分是电力系统的最终目的地，电力供应最终通过分配系统到达家庭和商业用户。每个客户的电压需求不同，根据不同的用途和规模，电力的电压级别也会有所不同。

总结

该图展示了一个完整的电力系统流程：

1. 发电站生成电力，并通过升压变压器提高电压。
2. 电力通过高压传输线路长距离输送。
3. 到达变电站后，通过降压变压器降低电压，再通过分配系统到达不同的用户。
4. 最终，电力供应给不同电压级别的客户（家庭或商业用户）。

这种电力传输和分配过程在确保电力稳定供应的同时，还能降低传输过程中的损失，保证电力的高效、可靠供应。

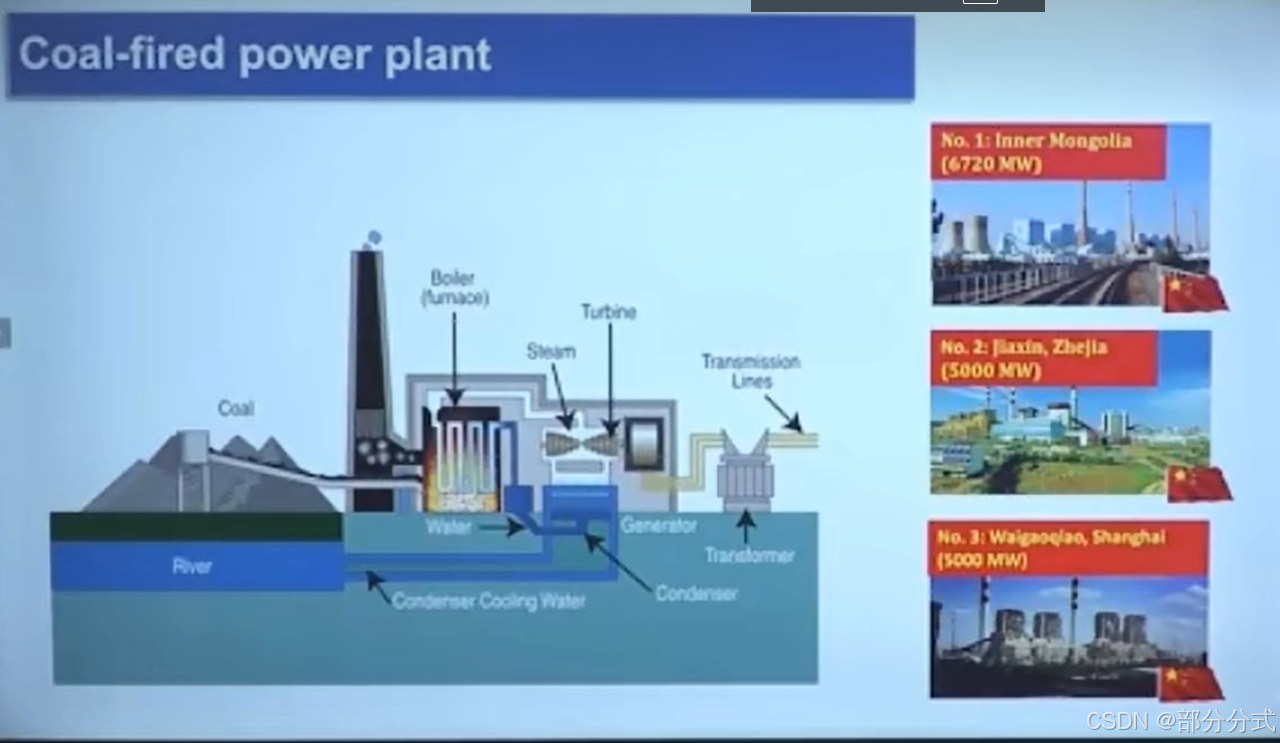

这张图片展示了燃煤电厂的工作原理和流程。燃煤电厂是通过燃烧煤来发电的设施，常见于许多国家，尤其是煤资源丰富的地区。下面是该电厂主要组成部分及其工作流程的详细解释：

1. 煤炭（Coal）

• 煤炭是燃煤电厂的主要能源来源。煤被送到电厂后，通过煤处理系统被输送到炉膛进行燃烧。

2. 锅炉（Boiler / Furnace）

• 在锅炉中，煤燃烧产生的热量将水转化为蒸汽。这个过程产生的蒸汽具有极高的温度和压力，能够驱动后续的机械部分。

3. 蒸汽（Steam）

• 产生的高温高压蒸汽被引导至蒸汽轮机（Turbine）。蒸汽的动力使得蒸汽轮机旋转，从而驱动发电机发电。

4. 涡轮机（Turbine）

• 蒸汽通过蒸汽轮机的叶片流动，带动叶轮旋转。蒸汽的动能转化为机械能。涡轮机的转动直接与发电机的工作相关，发电机通过旋转将机械能转化为电能。

5. 发电机（Generator）

• 发电机将涡轮机提供的机械能转化为电能。发电机内部的转子在定子电磁场中旋转，从而产生交流电。

6. 变压器（Transformer）

• 电力生产出来后，电流通过变压器进行升压处理。升压是为了减少电力在长途传输过程中的损耗，提高传输效率。

7. 输电线路（Transmission Lines）

• 经过变压器升压后的电力通过高压输电线路输送到远离发电站的地区，以供应电力给不同的用户和区域。

8. 冷凝器（Condenser）

• 在冷凝器中，经过蒸汽轮机的蒸汽被冷却并重新转化为水。这部分冷却水通常来自附近的河流或其他水源，水的循环使用有助于节约资源和提高效率。

9. 冷却水（Condenser Cooling Water）

• 冷却水通过冷凝器不断循环，帮助冷却蒸汽并将其转变为液态水。通常，电厂会利用附近的**水源（如河流）**来提供冷却水。

中国主要的燃煤电厂

图片右侧列出了三个主要的燃煤电厂，包括它们的发电能力和地理位置：

1. 内蒙古（Inner Mongolia）：发电能力为6720 MW，是中国最大的燃煤电厂之一，位于资源丰富的内蒙古。
2. 嘉兴，浙江（Jiaxing, Zhejiang）：发电能力为5000 MW，位于中国东南部的浙江省。
3. 外高桥，上海（Waigaoqiao, Shanghai）：同样为5000 MW，位于中国经济最发达的城市之一，上海。

总结

燃煤电厂是全球传统的电力生产方式之一，尽管随着可再生能源的崛起，燃煤电厂面临越来越大的挑战，但在许多地区，尤其是发展中国家，仍然占据着重要地位。电厂的工作流程通过将煤转化为热能，再通过蒸汽、涡轮机和发电机的联合作用，将能量转化为电力，供给各类用户。

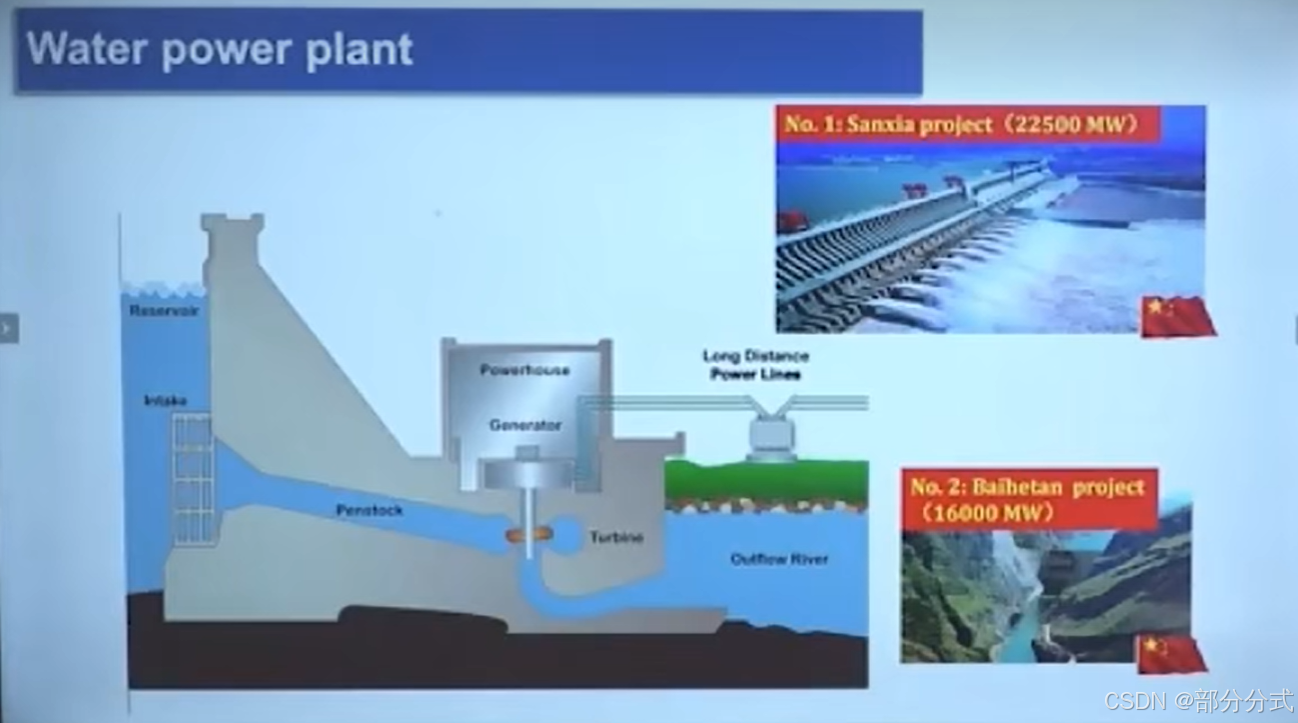

这张图片展示了一个水力发电厂的工作原理图，并介绍了中国一些大型水电项目。以下是图中的关键部分和项目介绍：

1. 水力发电厂工作原理

• 水库（Reservoir）：水力发电的核心是通过大坝或其他结构积累水源，形成一个水库。水库内的水位越高，水的潜力能量就越大。

• 进水口（Intake）：水库中的水通过进水口流入管道，开始向发电机组输送水流。

• 压力管道（Penstock）：水流经过压力管道输送到水轮机，压力管道的作用是将水流的动能转化为机械能，利用水流的力量推动涡轮机。

• 涡轮机（Turbine）：水流推动涡轮机旋转，涡轮机的机械能通过轴转动与发电机连接。

• 发电机（Generator）：涡轮机转动发电机的转子，将机械能转化为电能。发电机产生的电力随后通过变压器进行升压，传输到电网中。

• 发电厂（Powerhouse）：发电厂是整个系统的核心，包含了涡轮机和发电机，是将水的潜能转化为电能的地方。

• 输出河流（Outflow River）：使用过的水从发电机处流出，通过管道或渠道返回到河流中，完成水的循环使用。

2. 中国主要的水电项目

图片右侧列出了中国的两个大型水力发电项目及其发电能力：

• 三峡工程（Sanxia Project）：位于长江上的三峡大坝，装机容量为22500 MW，是世界上最大的水力发电项目。它的建设极大地改善了中国的电力供应，同时也有助于防洪和航运。
• 白鹤滩水电站（Baihetan Project）：位于金沙江上的白鹤滩水电站，装机容量为16000 MW。它是世界上容量第二大的水力发电站，且在环保和能源可持续性方面具有重要意义。

总结

• 水力发电厂通过利用水的重力势能将其转化为电能。水库中的水通过进水口流向压力管道，推动涡轮机转动，进而驱动发电机发电。水力发电作为一种可再生能源，对减少温室气体排放、推动能源绿色转型具有重要意义。
• 三峡大坝和白鹤滩水电站等项目展示了中国在水力发电方面的技术能力和规模，并为国内外电力需求的满足做出了巨大贡献。这些项目不仅是电力供应的重要支柱，也在调节水资源、改善航运和防洪等方面发挥了重要作用。

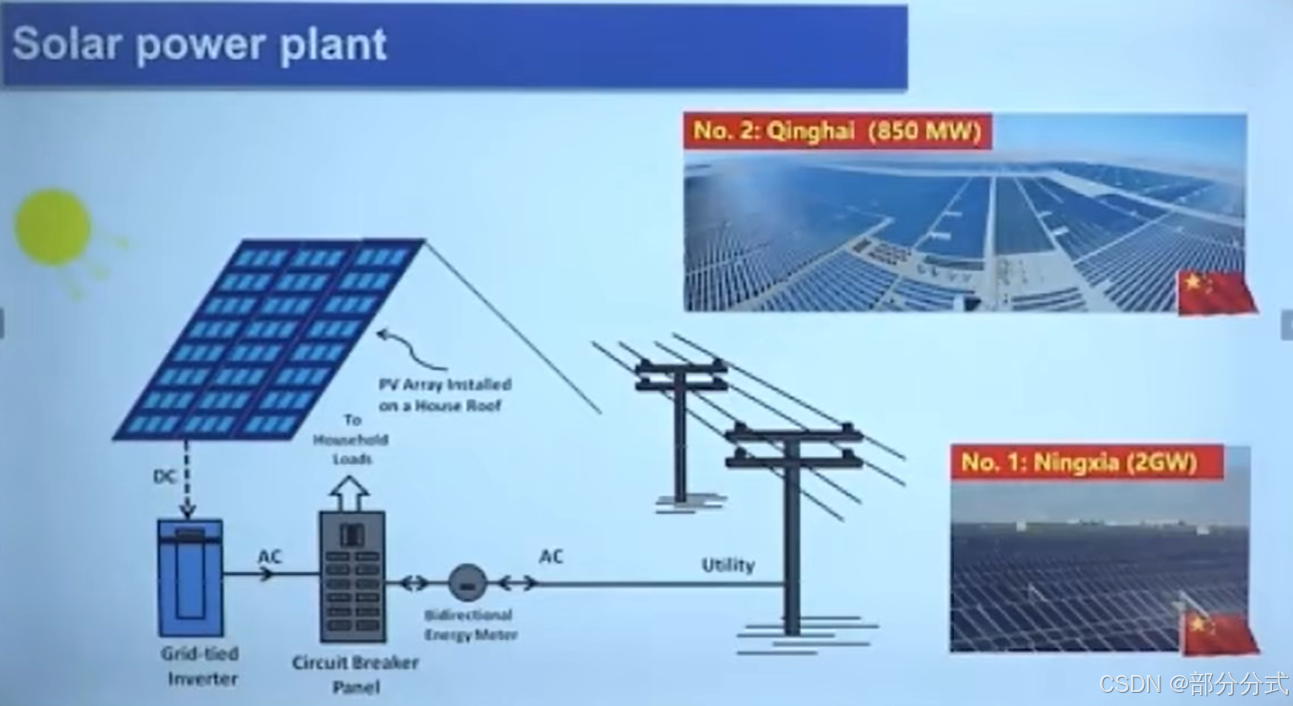

  这张图片展示了太阳能发电厂的工作原理和中国一些大型太阳能发电项目。图片中的内容包括了太阳能电池板的安装、工作原理以及电力的传输方式。以下是详细解析：

1. 太阳能发电的工作原理

• 太阳能电池板（PV Array）：太阳能电池板将太阳光转化为直流电（DC）。这些电池板可以安装在屋顶上，也可以组成更大的太阳能电池阵列，形成大型太阳能发电厂。

• 光伏电池阵列（PV Array Installed on a House Roof）：家庭用户也可以通过将太阳能电池板安装在屋顶上来产生电力。这些家庭发电的电力可以直接供给家庭使用。

• 逆变器（Grid-tied Inverter）：由于太阳能电池板产生的是直流电（DC），而大多数电力系统和家电设备需要交流电（AC），所以需要逆变器将直流电转换为交流电。逆变器是太阳能发电系统中至关重要的组件。

• 电力传输（AC Power to Utility）：逆变器将产生的交流电送到电力公司（Utility）的电网。如果家庭生产的电力超过需求，还可以通过双向电表将多余的电力输送回电网。

• 双向电表（Bidirectional Energy Meter）：这个电表可以监测家庭用电和多余电力回送到电网的情况。它记录两种方向的电能流动，确保电力公司只收取家庭实际使用的电量。

• 断路器面板（Circuit Breaker Panel）：电力通过断路器面板传输到家庭电路。断路器提供了过载保护，确保电力系统的安全。

2. 中国大型太阳能项目

图片右侧展示了中国的两个重要太阳能项目：

• 宁夏（Ningxia）项目：装机容量为2GW，是中国目前最大的一些太阳能项目之一。宁夏位于中国西部，拥有丰富的太阳能资源，是太阳能发电的主要区域。
• 青海（Qinghai）项目：装机容量为850MW，位于青海省。青海也是一个典型的太阳能资源丰富的地区，多个大型太阳能发电项目在这里投入使用。

总结

• 太阳能发电是一种清洁、可再生的能源，通过太阳能电池板将太阳辐射转化为电能。由于其绿色环保、低碳排放的特点，太阳能已经成为世界范围内重要的能源选择。
• 中国的太阳能项目正持续扩展，宁夏和青海等地区以其广袤的土地和丰富的阳光资源，成为太阳能发电的核心区域。通过太阳能发电，不仅可以为广大地区提供清洁电力，还可以为推动能源结构转型和减少温室气体排放做出积极贡献。

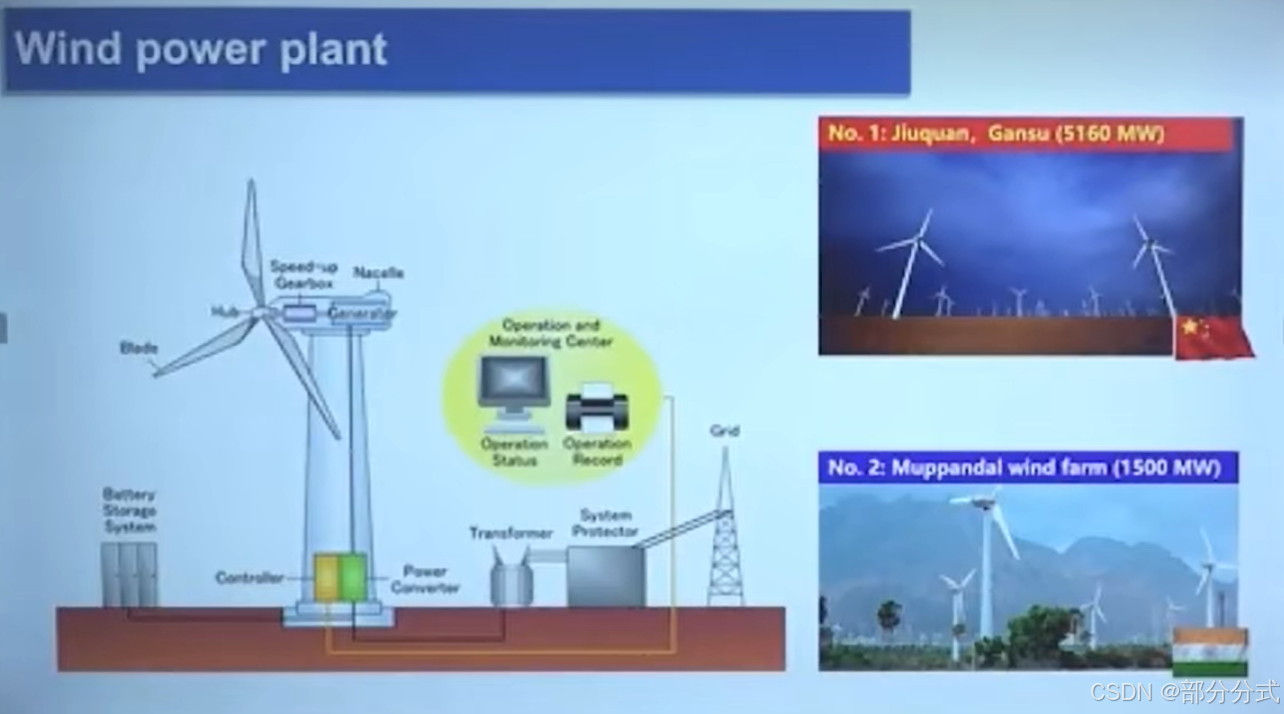

  这张图片展示了一个风力发电厂的工作原理，并介绍了中国和印度的一些主要风力发电项目。以下是该图的详细解析：

1. 风力发电厂工作原理

• 风力叶片（Blade）：风力发电的核心组件是风力叶片，风吹动这些叶片使其旋转。叶片的转动能量通过转子传递给齿轮箱。

• 齿轮箱（Speed-up Gearbox）：风力叶片的转速较低，齿轮箱将这一低转速转化为高转速，以便驱动发电机。

• 发电机（Generator）：经过齿轮箱加速后的机械能被传递到发电机，发电机将其转化为电能。

• 机舱（Nacelle）：风力发电机的机舱包含了所有的关键机械部件，包括发电机、齿轮箱和控制系统。它位于塔架顶部，能够根据风向调整风机的方向，以获得最佳的风能利用。

• 电力转换系统（Power Converter）：风力发电通常产生的是交流电（AC），但电力网使用的是标准的交流电，需要通过电力转换系统（如逆变器）将其转换成适应电网标准的电流。

• 电池存储系统（Battery Storage System）：为了解决风力发电的波动性问题，许多风力发电系统配备了电池存储系统，可以存储多余的电力，以备风力较弱时使用。

• 变压器（Transformer）：变压器用于将发电机输出的电压调节至适合电网输送的水平。

• 系统保护（System Protector）：保护系统可以监控和调整电力系统的运行，防止故障发生。

• 操作监控中心（Operation and Monitoring Center）：这是风力发电厂的控制中心，用于实时监控风机的运行状态，记录运作数据，并管理系统的调度与维护。

2. 中国和印度的主要风力发电项目

图片右侧展示了中国和印度的一些重要风力发电项目：

• 中国：酒泉（Jiuquan, Gansu）风力发电项目：装机容量为5160 MW，是中国最大的风力发电项目之一。这个项目位于甘肃省，利用该地区的风力资源产生大量的清洁电力。

• 印度：穆帕丹（Muppandal Wind Farm）风力发电项目：装机容量为1500 MW，是印度最大的风力发电项目之一。这个项目位于印度的塔米尔纳德邦，也是世界上最大的风电场之一。

总结

• 风力发电是全球重要的可再生能源之一。风力发电厂利用风的动能驱动风机的旋转，将机械能转化为电能，并通过电力转换、存储和传输系统将电力送入电网。
• 酒泉和穆帕丹等大型风力发电项目展示了风能的巨大潜力。这些项目不仅帮助中国和印度提升了可再生能源的比例，还对减少温室气体排放和改善能源结构做出了重要贡献。

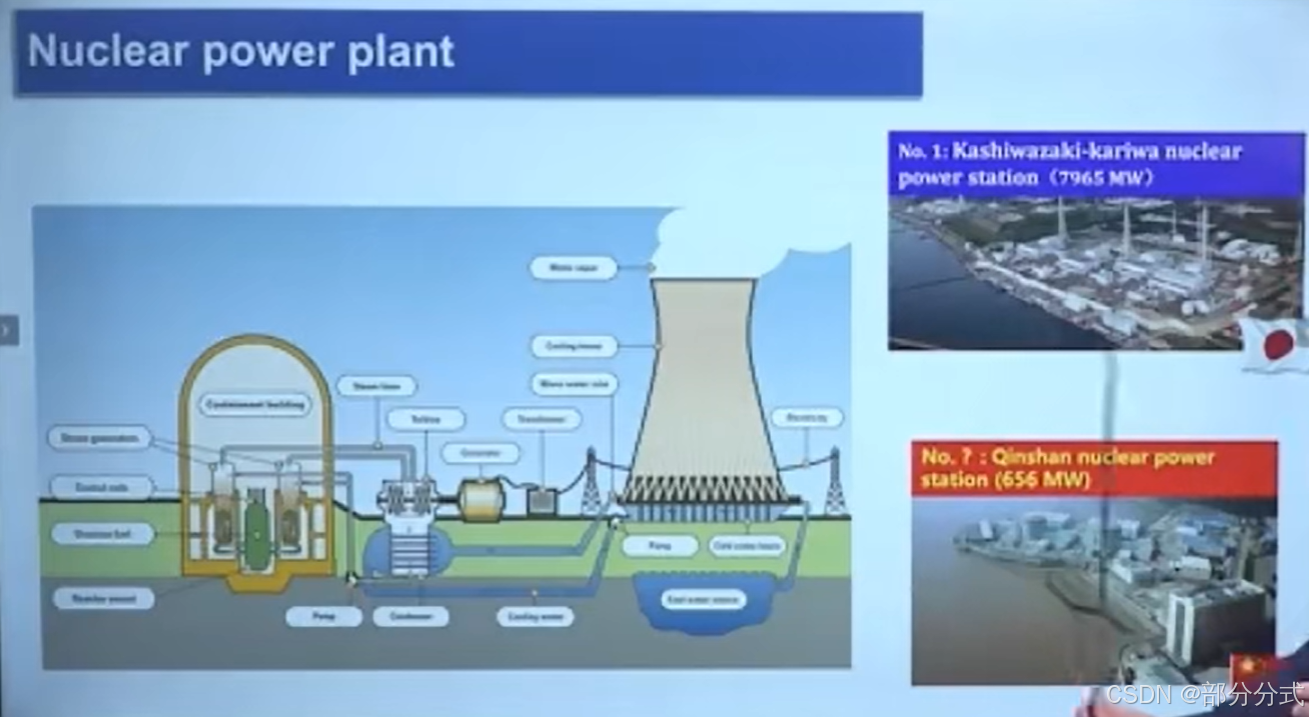

  这张图片展示了核电厂的工作原理以及一些著名的核电站。

1. 核电厂工作原理

• 核反应堆（Nuclear Reactor）：核电厂的核心是核反应堆。在反应堆中，核燃料（例如铀或钚）发生核裂变反应，释放出巨大的能量。这些能量通过热量的形式传递到冷却水中。

• 蒸汽发生器（Steam Generator）：通过热量加热冷却水，水变成高温蒸汽。蒸汽进入蒸汽涡轮机。

• 蒸汽涡轮机（Turbine）：蒸汽涡轮机通过蒸汽的推动作用旋转，并将动能转化为机械能。蒸汽涡轮机连接着发电机。

• 发电机（Generator）：蒸汽涡轮机的机械能驱动发电机产生电力。发电机将机械能转化为电能，并通过变压器将电压调整至适合输送到电网的水平。

• 冷却水（Cooling Water）：发电过程会产生大量热量，因此需要冷却水来散热。冷却水经过冷却塔，将热量释放到大气中。冷却水最终流入冷却池并重新循环。

• 冷却塔（Cooling Tower）：冷却塔用于将发电过程中产生的热量散发到大气中。塔内的热空气上升，并通过水蒸气将热量带走。

• 变压器（Transformer）：发电机生成的电流经过变压器升压后，输送到电网。变压器通过将电压提高到适合远距离输送的水平来提高电力传输效率。

• 电网（Grid）：最终，电力通过电网输送到家庭、企业和工业用户。

2. 全球主要核电站

图片右侧展示了两个重要的核电站：

• 日本：柏崎刈羽核电站（Kashiwazaki-Kariwa Nuclear Power Station）：该核电站是世界上装机容量最大的核电站之一，总容量达到7965 MW。位于日本新潟县，是一个重要的核能发电基地。

• 中国：秦山核电站（Qinshan Nuclear Power Station）：装机容量为656 MW，位于中国浙江省，是中国第一个自主建造的核电站，也是中国核电发展的起点。

总结

• 核能发电是通过核裂变反应释放大量能量来发电。核电厂采用蒸汽发生器、涡轮机、发电机和冷却系统等设备将核能转化为电能。核电具有高效、清洁的优势，是世界各国能源供应的重要组成部分。
• 核电站的建设需要严格的安全和环保措施。日本的柏崎刈羽核电站和中国的秦山核电站都代表了各自国家在核电技术和建设上的成就。核电站的运营和维护需要高水平的技术和管理，以确保安全、稳定和高效的电力生产。

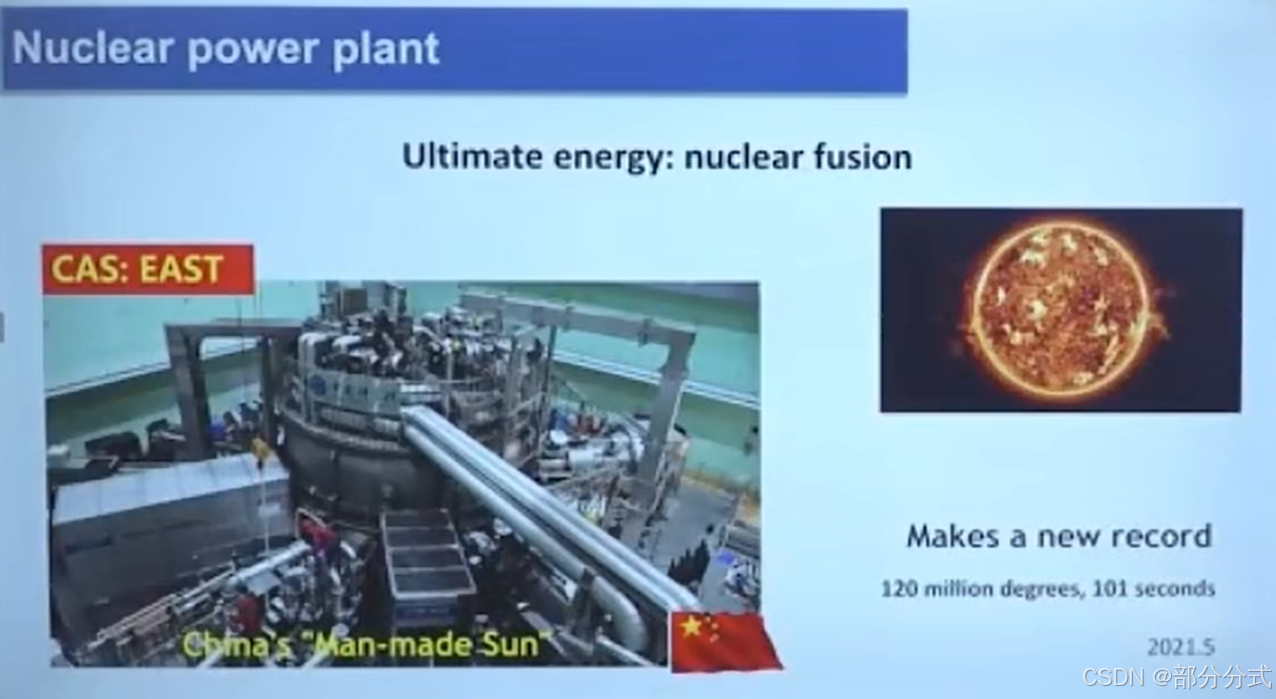

  这张图片展示了中国的EAST（实验先进超导托卡马克）项目，也被称为中国的“人造太阳”。这是中国在核聚变能源领域的重大研究成果之一，旨在开发一种类似于太阳核心的能源生产方式。

图像解读：

1. EAST项目（中国的“人造太阳”）：

   • EAST项目是由中国科学院操作的一个重要核聚变实验，目标是实现核聚变能源的商业化应用。EAST位于中国，是一个通过托卡马克装置（一个环形的反应堆）尝试实现核聚变反应的项目。该装置的设计目的是模仿太阳内的能量产生过程，其中通过将轻核（如氢）结合形成较重的核来释放巨大的能量。

2. 核聚变：

   • 核聚变被视为“终极能源”，因为它有可能提供几乎无限且清洁的能源。核聚变的过程是将轻元素（如氢）中的原子核结合成更重的原子核，释放出大量的能量。与传统的核裂变（分裂原子）不同，核聚变产生的废料极少且不具有长时间的放射性，这使其成为一种非常环保的能源选择。
   • 然而，要实现核聚变，需要极高的温度和压力来克服原子核之间的排斥力。地球上的科学家和工程师们一直在努力实现并控制这一过程，这也是能源科学的重大挑战之一。

3. 创纪录的成就：

   • 2021年5月，EAST装置创下了新的纪录：成功将温度提升至1.2亿摄氏度并维持了101秒。这一成就意味着该反应堆达到了进行核聚变反应所需的温度条件（太阳核心的温度大约为1500万度，EAST的温度是太阳核心的80倍）。这种温度足以使氢原子碰撞并融合成更重的元素，从而释放出巨大的能量。

4. 太阳般的条件：

   • 右侧的图像显示的是太阳的图像，强调了EAST项目的目标：模仿太阳核心的温度和能量生产过程。通过这样的核聚变反应，EAST希望能够将核聚变技术变得更加可控并适用于能源生产。

为什么这项技术如此重要？

• 能源生产的革命：如果核聚变能够成功实现并商业化，它将为全球提供几乎无限的清洁能源。与传统的化石燃料相比，核聚变能源不仅不会产生二氧化碳等温室气体，而且不会产生长寿命的放射性废料。
• 技术和创新突破：EAST项目在温度控制方面的成功使得我们离实际的核聚变能源生产更近了一步。该项目涉及到先进的超导材料、低温系统和等离子体物理等多个领域的尖端技术。
• 全球影响：中国在核聚变领域的突破不仅标志着其在能源创新方面的领先地位，也对全球能源安全和可持续发展产生深远影响。如果核聚变技术能够大规模应用，世界各国将受益于更加清洁和可靠的能源供应。

总的来说，这张图片强调了中国在核聚变研究方面的重大进展，尤其是在EAST项目中的成就。核聚变一旦成为可行的能源技术，它将改变全球能源的生产和使用方式，对环境保护和能源可持续性起到至关重要的作用。

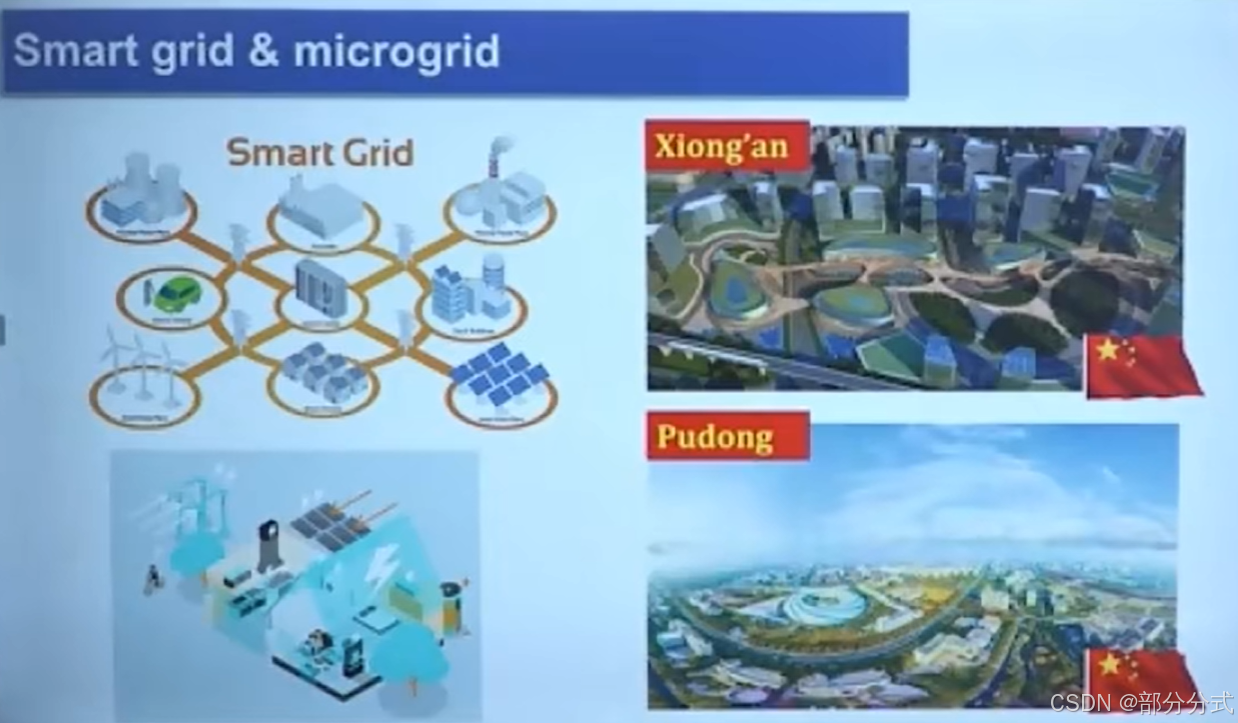

这张图片展示了智能电网和微电网的概念，并且提到了雄安和浦东这两个中国的城市。下面是详细的解释：

智能电网 (Smart Grid)：

智能电网是利用数字化技术监控和管理从发电到消费的电力流动的电力网络。智能电网的关键特点包括：

1. 实时监控：智能电网能够检测并响应电力使用的变化，帮助防止停电并优化电力的分配。

2. 可再生能源整合：智能电网能够将各种可再生能源如太阳能和风能纳入到电力系统中，使得电力生产更加多元化、可持续。

3. 双向通信：智能电网使得电力公司与用户之间能够进行双向沟通，优化能源使用，实行需求响应，并实现能源资源的自动化管理。

4. 效率提升：通过监控电力流动和改善对传输线、变电站和配电系统的管理，智能电网有助于减少能源浪费。

5. 自动化：智能电网能够自动检测故障并解决问题，保持电网的稳定性。

微电网 (Microgrid)：

微电网是智能电网的一个小型化版本。与传统电网不同，微电网能够在主电网出现故障时独立运行。微电网的优势包括：

1. 独立运行：微电网可以在“岛屿模式”下运行，也就是在电网断电时，微电网能够自给自足，提供所需的电力。这个特点非常适合偏远地区或者关键基础设施（如医院、军事基地等）。

2. 整合本地资源：微电网通常会结合本地的可再生能源（如屋顶太阳能、风力发电等）和储能系统（如电池）。

3. 高效和韧性：微电网通过就近发电和提高系统稳定性（如避免大规模停电和应对自然灾害）来提高能效。

城市 - 雄安与浦东：

雄安和浦东是中国正在实施的现代化智能城市的代表，都是中国推动智能城市和可持续城市建设的典范。

1. 雄安：

   • 雄安是位于河北省的新兴城市，旨在缓解北京的压力。雄安城市规划将会作为智能基础设施的典范，重点整合智能电网和微电网技术。雄安将依托这些技术，实现能源资源的智能化调配，利用可再生能源和智能建筑等设施，打造低碳、节能、绿色的生活环境。

2. 浦东：

   • 浦东是上海的一个重要区域，已经具备了全球领先的智能基础设施。浦东已经在智能电网和微电网技术方面进行了积极的应用，优化了电力使用，减少了能耗并推动了可持续发展。浦东也结合了绿色技术，比如太阳能和风能，以及智能街道照明和电动汽车充电设施。

智能电网与微电网的结合应用：

图中展示了雄安和浦东这两个城市正在积极应用智能电网和微电网技术。这些技术的应用能够带来以下好处：

• 资源管理优化：智能电网可以实时监控和控制电力使用，帮助电力公司高效平衡供需关系。
• 推动可持续发展：通过整合可再生能源，智能电网有助于减少对化石能源的依赖，减少碳排放。
• 优化能源消费：用户可以基于实时数据调整自己的能源使用，提升整个电网的效率。

未来的好处：

• 可扩展性：随着技术的普及，智能电网和微电网可以向更广泛的地区进行扩展，最终实现国家电网的优化。
• 可靠性：智能电网和微电网提高了电网的稳定性，减少了停电或故障的风险。
• 成本效益：这些系统通过减少能量浪费和提高能源生产、存储与消费的管理效率，最终能降低长期的能源成本。

总结：

总的来说，智能电网和微电网是未来城市建设的重要组成部分。通过像雄安和浦东这样的项目，中国正在打造智能、可持续的城市基础设施，并且将其作为全球示范。未来，这些城市的建设将成为如何优化电力系统、提升城市能源管理、推动环保和可持续发展的重要典范。

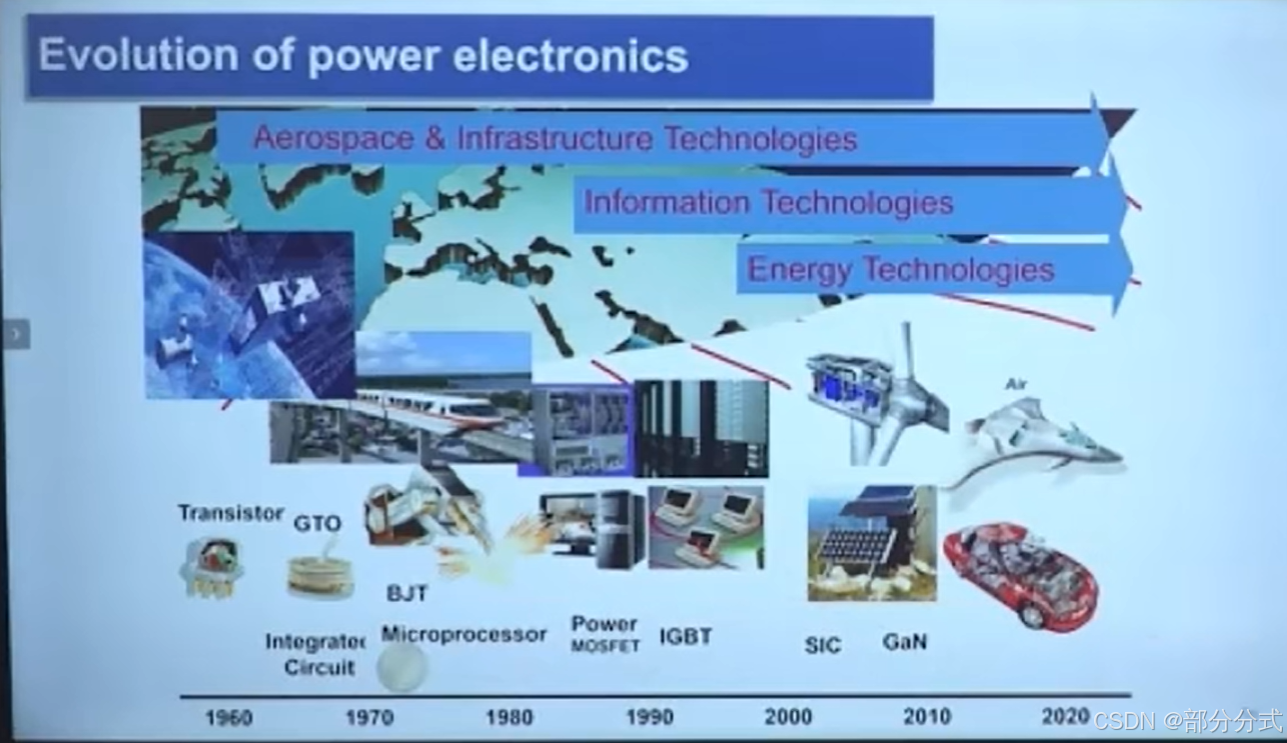

这张图展示了电力电子技术的演变，从1960年代到2020年代，跨越了多个重要的技术发展阶段。以下是对图中内容的详细解析：

1. 电力电子技术的演进：

电力电子技术在多个行业中得到广泛应用，尤其是在航空航天、基础设施、信息技术和能源技术等领域。该图表展示了随着时间推移，电力电子技术如何随着不同的应用需求而演变：

2. 不同的技术领域：

• 航空航天与基础设施技术 (Aerospace & Infrastructure Technologies)：

  • 电力电子在航空航天领域用于控制飞行器的动力系统，优化飞行效率，减少能耗。基础设施领域则涉及电力电子在交通（如高铁）、建筑、通信等方面的应用。

• 信息技术 (Information Technologies)：

  • 在信息技术领域，电力电子广泛应用于计算机、数据中心等设备的电源管理，确保其稳定运行并提高效率。

• 能源技术 (Energy Technologies)：

  • 这个领域包括电力电子在能源生产和转换中的应用，如风能、太阳能等可再生能源的电力转换、储存与传输。

3. 电力电子器件的进化：

• 1960s - 晶体管 (Transistor)：

  • 电力电子器件的基础是晶体管，它是最早的半导体开关器件，为后来的电力控制技术奠定了基础。

• 1970s - GTO (Gate Turn-Off Thyristor)：

  • GTO 是一种可以被控制关闭的可控硅，它用于更高效的电力转换和控制系统。

• 1980s - BJT (Bipolar Junction Transistor)：

  • 双极性结型晶体管 (BJT) 是一种常用于放大电流的器件，在电力转换中得到广泛应用。

• 1990s - 集成电路与微处理器 (Integrated Circuit & Microprocessor)：

  • 随着计算能力的提升，集成电路和微处理器的出现使得电力电子系统的控制变得更加智能化，可以更高效地管理电力流和设备操作。

• 2000s - MOSFET & IGBT (Insulated-Gate Bipolar Transistor)：

  • MOSFET 和 IGBT 是现代电力电子中最重要的开关器件，它们能够在高压、高频情况下工作，广泛应用于现代电力系统中，尤其在电动汽车、电力传输和电力转换设备中。

• 2010s - SIC (Silicon Carbide) & GaN (Gallium Nitride)：

  • 硅碳化物 (SIC) 和氮化镓 (GaN) 代表了下一代半导体材料，具有比硅更高的效率和更强的耐高温性能，广泛应用于电动汽车、太阳能系统和风力发电等领域，能够支持更高效的电力电子技术。

4. 关键应用领域：

• 电动汽车 (Electric Vehicle)：

  • 电力电子技术在电动汽车中的应用至关重要，它帮助管理电池充放电、优化驱动系统，确保车辆在不同情况下的高效运行。

• 风力发电机 (Wind Turbine)：

  • 风力发电中使用电力电子进行电力转换和系统控制，以确保从风能转换来的电力可以有效地传输和分配到电网。

• 光伏发电 (Solar Power)：

  • 在太阳能发电系统中，电力电子技术用于优化太阳能电池板产生的电力，并通过逆变器将直流电转换为交流电，供电网使用。

5. 总结：

从1960年代的晶体管开始，到2020年代的先进半导体材料（如SIC和GaN），电力电子技术经历了多次革新，推动了许多行业的进步。每个时期的技术发展都与社会需求和应用场景紧密相连，尤其在能源、信息和交通等领域的应用。

在未来，电力电子的进一步发展，尤其是在电动汽车、可再生能源和智能电网等领域的应用，将推动全球能源转型和可持续发展。

这张图片展示了智能社会的概念，强调了信息系统和能源系统的融合，尤其是在5G技术的支持下。

智能社会 (Intelligent Society)：

智能社会的构建依赖于信息系统和能源系统的协同工作，特别是在现代通信技术和能源转型的背景下。

信息系统 (Information System)：

• 5G技术：这项技术作为智能社会的核心，提供了高速的网络连接，支撑大规模的物联网设备、智能设备和实时数据传输。5G不仅提升了数据传输的速度，还降低了延迟，能实现更加高效和智能化的社会运作。

• 数据网络 (Data Network)：通过高速的5G网络，数据可以在全球范围内高速传输，支持各种智能服务和应用。数据中心在这种网络下将处理、存储和分发大量的数据信息。

能源系统 (Energy System)：

• 能源转型：图中展示了风能和太阳能等可再生能源作为能源网络的一部分。通过智能电网（Smart Grid）技术，能源可以高效地传输并根据需求进行分配。

• 智能电网 (Smart Grid)：智能电网结合现代信息技术和电力系统，实现电力资源的优化配置，能根据需求变化调整能源供应和消费。

• 传输与配电网络 (Transmission and Distribution Network)：图中的传输与配电网络可以确保电力从发电源（如太阳能和风能）稳定供应到各个终端用户，包括智能电动汽车等。

结合信息与能源系统：

• 智能节点 (Intelligent Nodes)：通过在不同的节点（如数据中心、电力设备和智能家居等）上部署智能技术，可以实现更高效的能源利用和数据传输。智能节点是5G和智能电网的结合点，确保两者的协同工作。

• 智能交通 (Intelligent Transport)：通过智能电动汽车与智能电网的结合，能源供应和交通管理变得更加智能化。电动汽车可以根据充电需求动态调整，且能与能源系统互联，实现电能的双向流动。

总结：

这张图描绘了一个现代智能社会的蓝图，其中信息系统和能源系统互联互通，借助5G技术的高速连接和智能电网的高效管理，构建了一个更加智能、环保和高效的未来社会。
