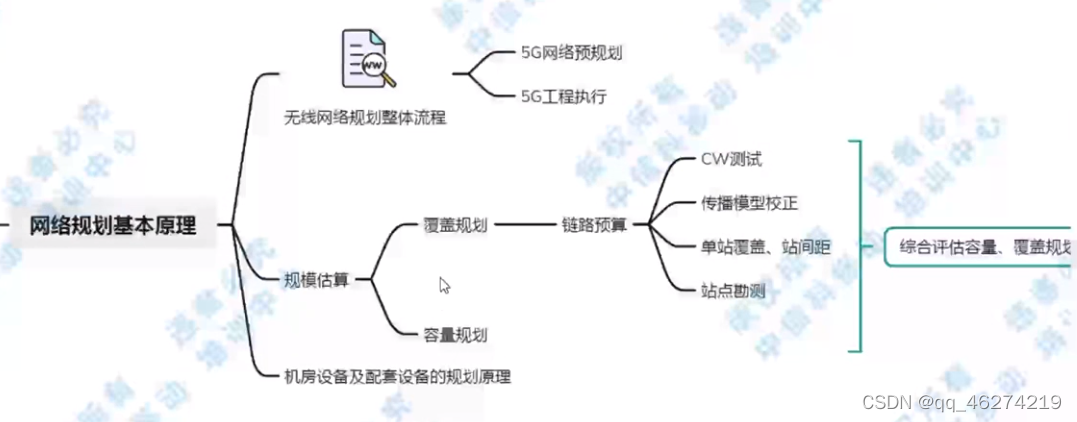

网络规划基本原理

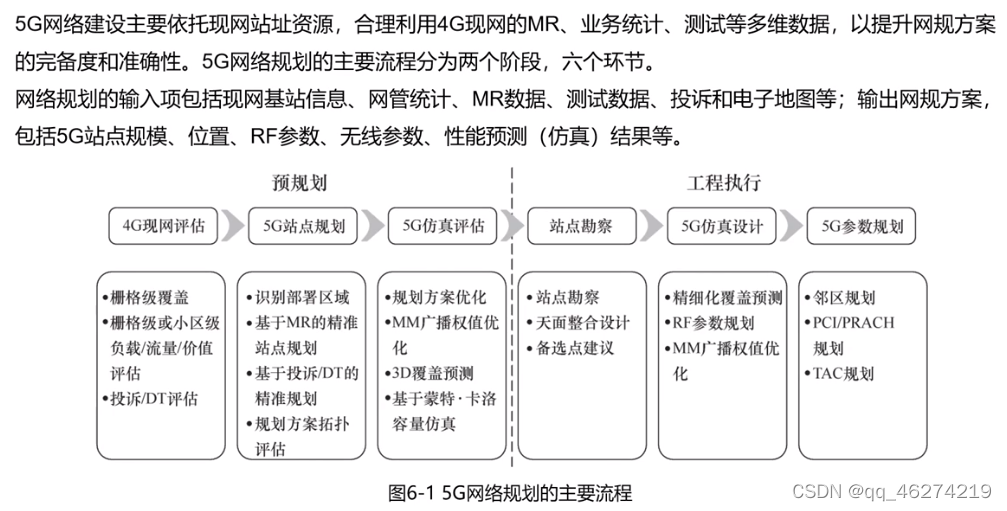

无线网络规划整体流程

什么叫做规划？如何规划建立一个5G的基站

了解预规划和工程执行里面具体细分的步骤

覆盖规划：确定每个站要覆盖多远、一共要建设多少个站，包括到终端之间的距离

RRC连接比例意义：已知5G的用户数，有多少5G用户正在连接

RRC连接是终端和基站之间的连接，有了RRC连接，终端和基站才能进行通信

链路预算：发送端功率已知，接收端会根据用户的需求（比如你的用户群要求你的边缘速率至少要达到多少，根据这个速率反推出来，就是当信号到达用户的时候，接受强度要求至少是多少，然后反过来去获取解调文件，通过链路预算就可以得出来允许信号有多少损耗、允许的路径损耗有多少，有了路径损耗，再套入传播模型的公式，就可以得出单站的覆盖距离，然后再评估站与站之间的间距，区域内要建多少个站）

边缘速率：用户在覆盖最差的时候所能达到的速度

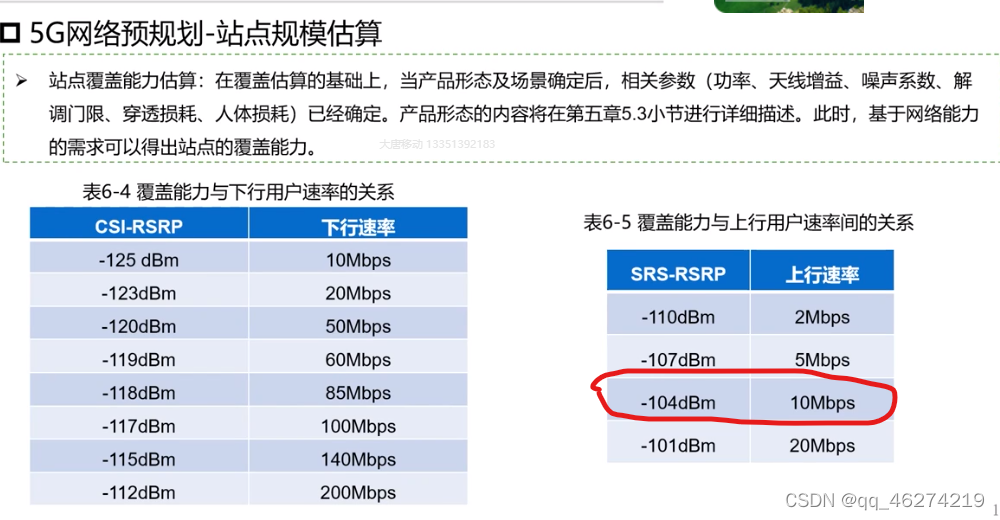

根据边缘速率的要求推出信号强度的要求如上图边缘速率若为10Mbps，那么SRS-RSRP不能低于-104dBm

CW测试为传播模型校正进行服务，要知道CW模型测试是在哪个阶段（实在覆盖规划中的链路预算）

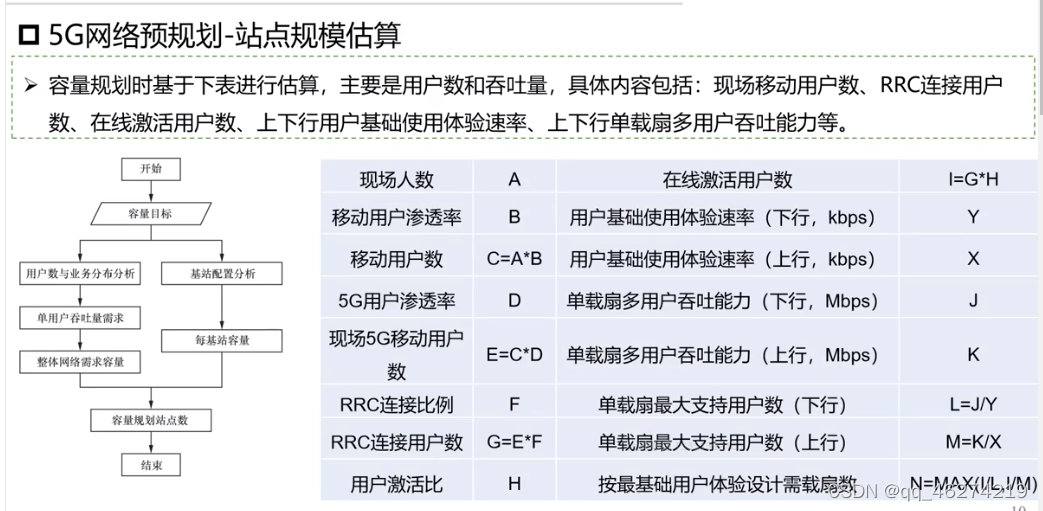

容量规划

小区需要容纳多少用户数、从另外一个维度得出站规模的结果

最后从覆盖规划与容量规划来综合评估，取两个中的最大值（基站的数量）

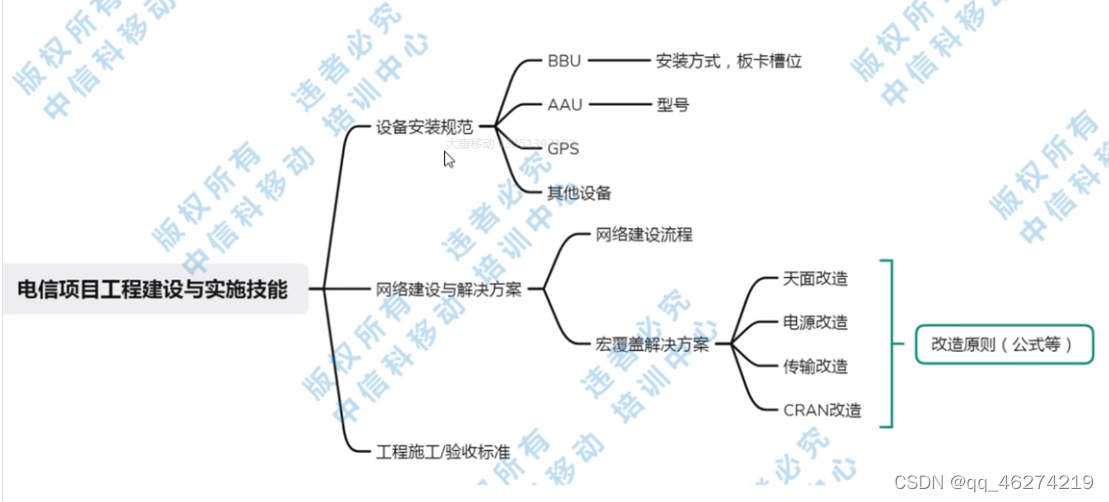

电信项目工程建设与实施技能

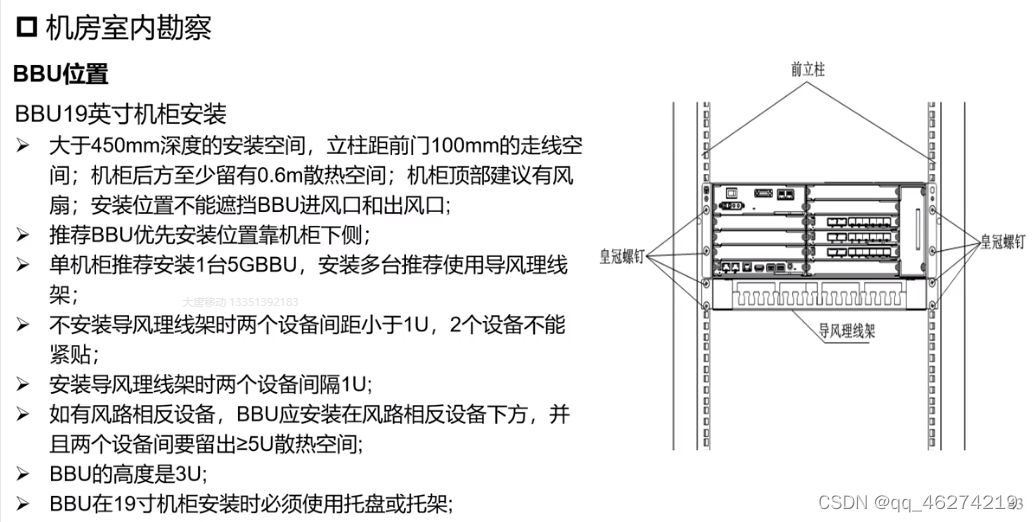

设备安装规范

BBU的安装方式（机柜安装（横叉、竖叉）、挂墙安装）

是挂墙安装

BBU上有各种板卡、每种板卡可以插得槽位是有要求的问：某种板卡安装在哪个槽位上是正确的

BBU优先放到下面

AAU与哪些型号？适用于什么场景？

问：这是一个城市热点区域，下面哪种型号的AAU是适合这个区域的？

GPS、光纤、接地线（要知道像角度、高度、线的型号、工作电流是直流电还是交流电、电压？、要安装这个设备要满足什么样的空间条件？会用到什么样的工具？）

问：以下哪些工具是安装AAU/GPS会用到的？

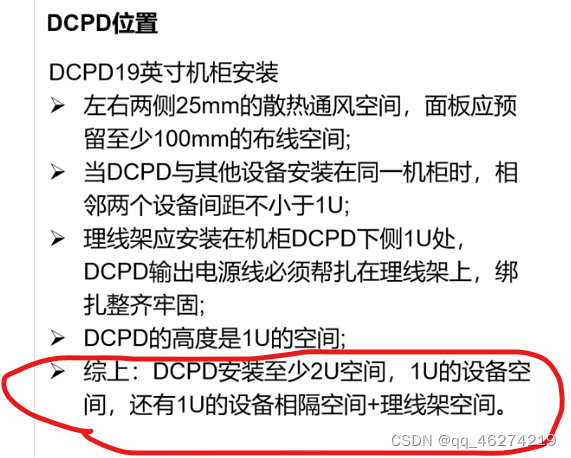

DCPD

网络建设与解决方案

要知道这些改造方案的改造原则是什么？判断什么样的场景选择什么样的改造方案。

工程施工和验收的标准

问：哪一项不符合施工标准/验收标准

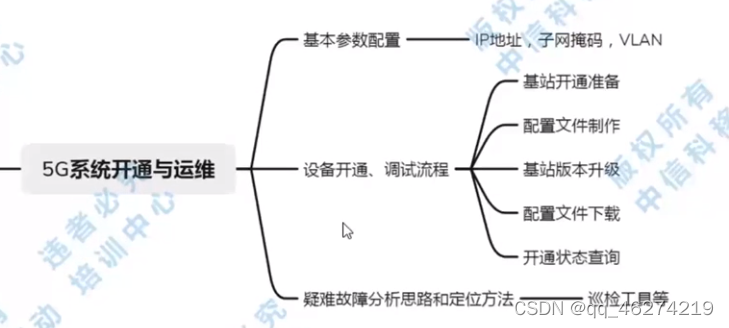

5G系统开通与运维

设备开通、调试的基本流程

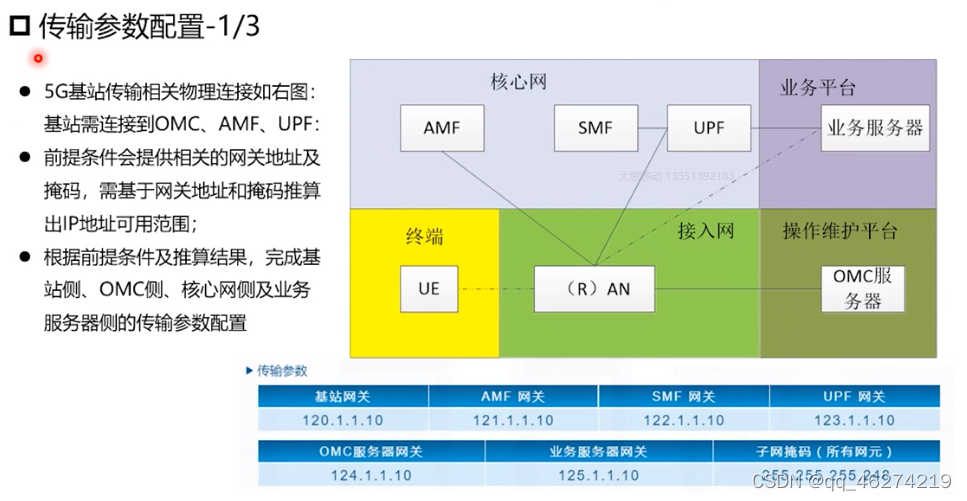

问：哪一个ip地址/子网掩码是正确的（给一定的条件）

问：下列哪些选项是巡检工具？

问：以下哪些选项会导致AAU开不起来？

问：光口插反了会有什么样的影响？

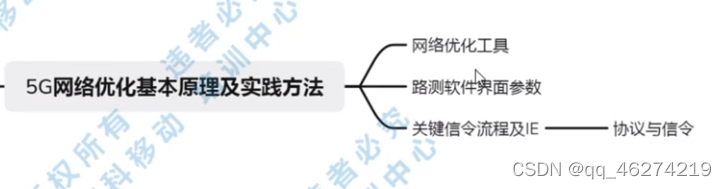

5G网络优化基本原理及实践方法

问：网络优化工具都有什么？

问：某个路测软件的参数是什么？

问：哪一项不是路测软件里面的界面参数？

具体的信令流程（一定要记住）

小区：

1u约等于44.44mm

任务五

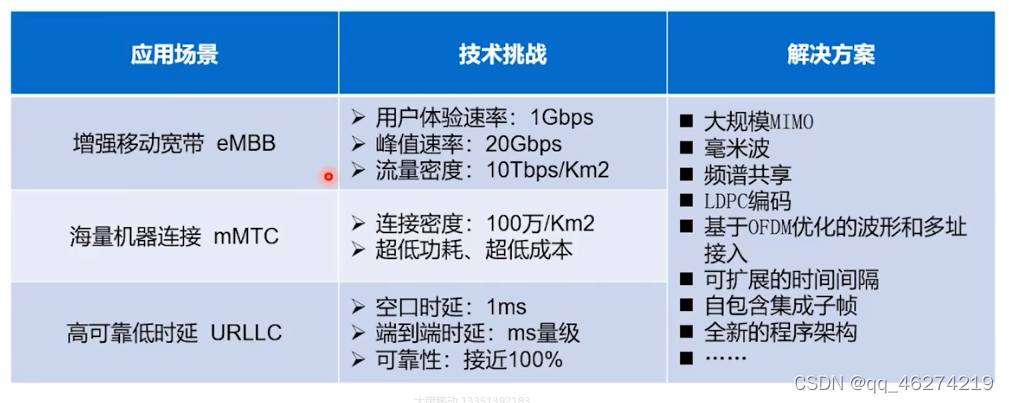

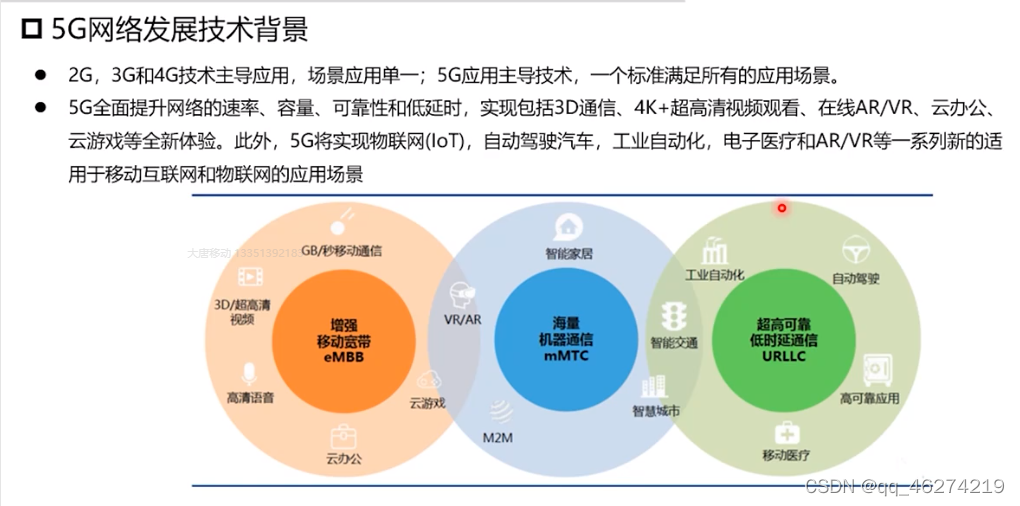

5G网络概述

提升性能的同时频谱效率足够高、能效足够高、成本效率足够低

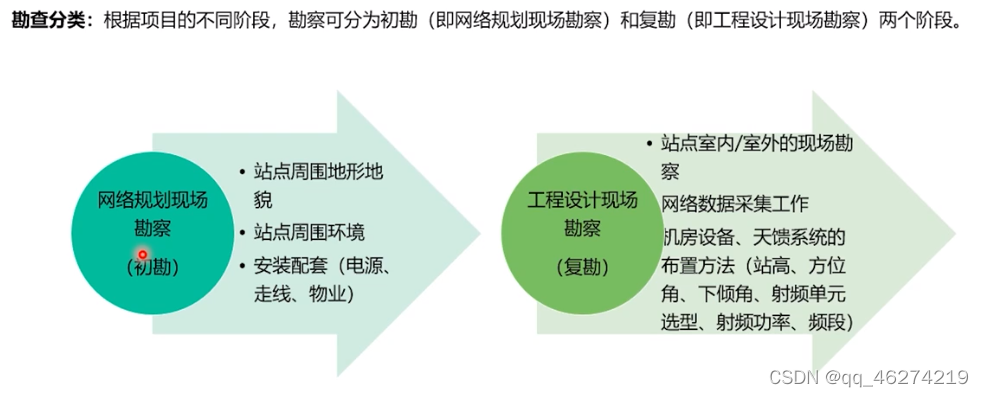

5G基站勘察与规划

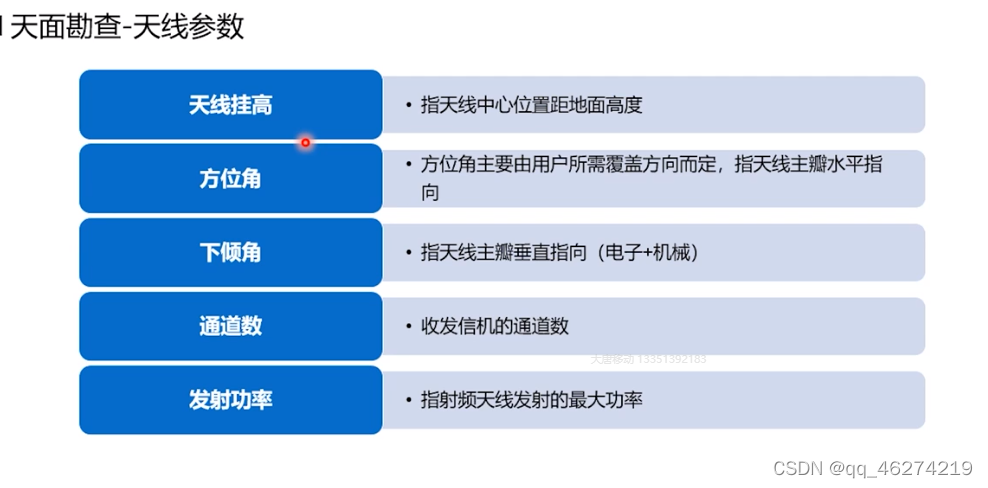

方位角正北方向为0度顺时针旋转

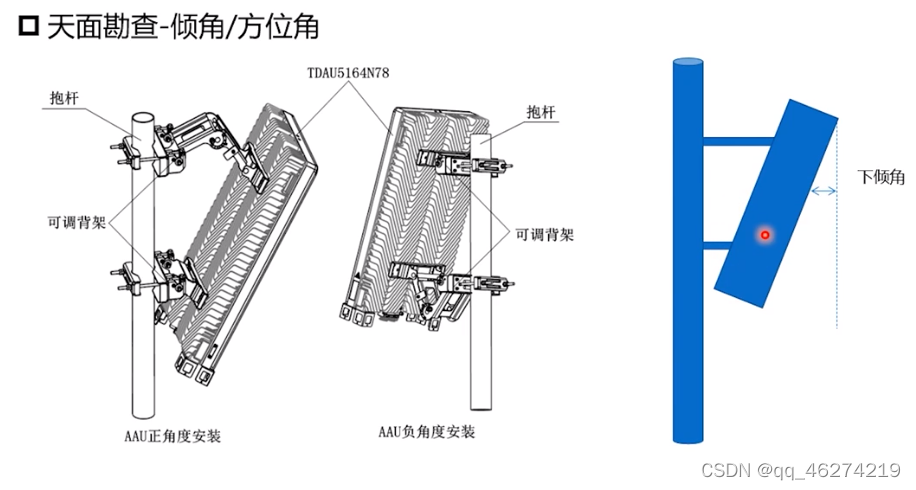

下倾角天线相当于垂直方向的角。下倾角为正，天线向下。下倾角为负，天线向上

发射功率 AAU的最大发射功率

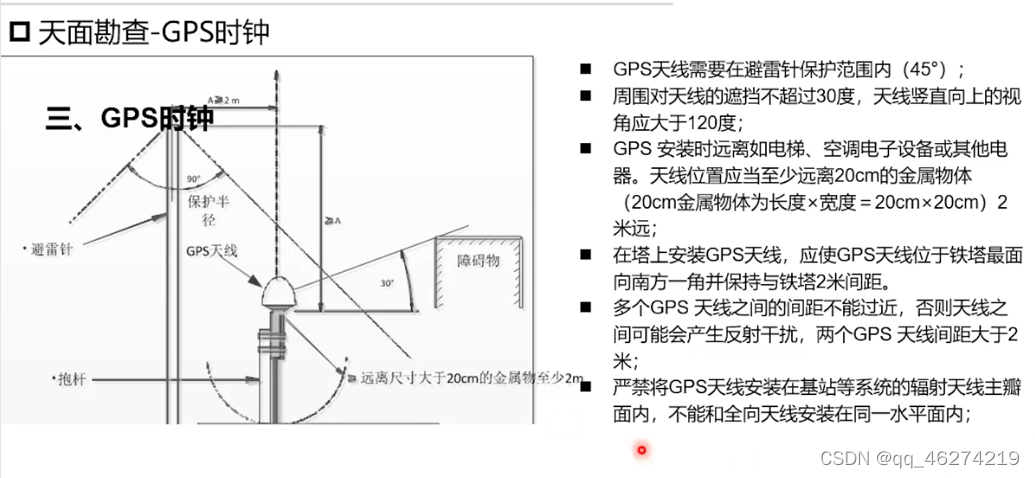

天面勘察-GPS时钟

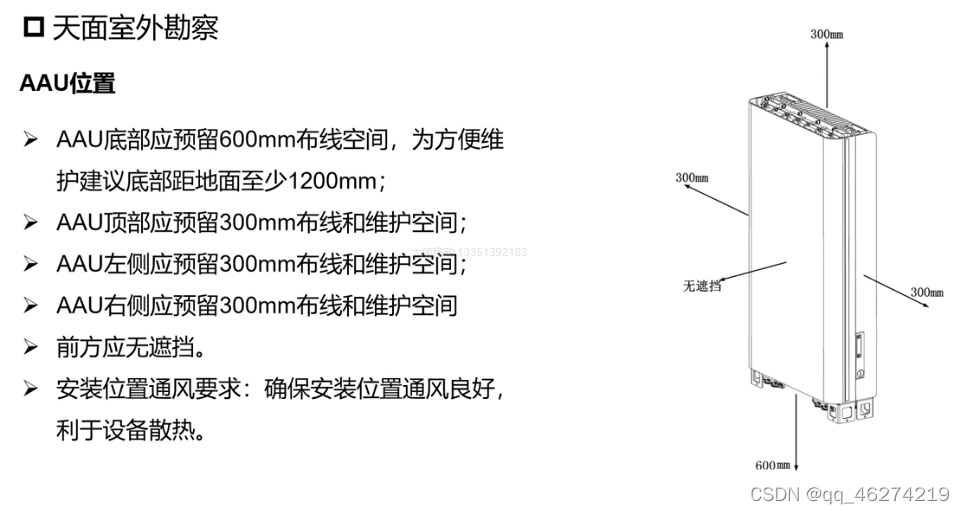

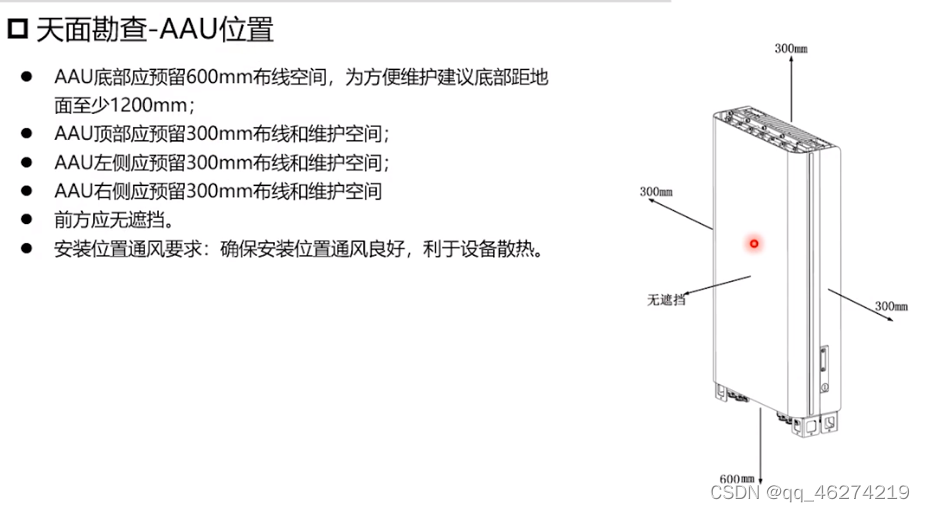

天面勘察-AAU位置

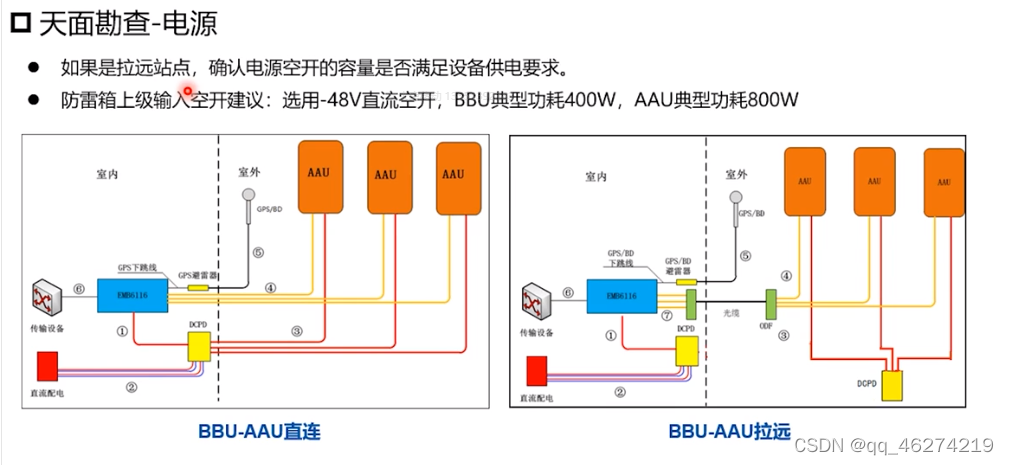

天面勘察-电源

AAU、BBU均为直流供电

下倾角向下为正值、下倾角向上为负值

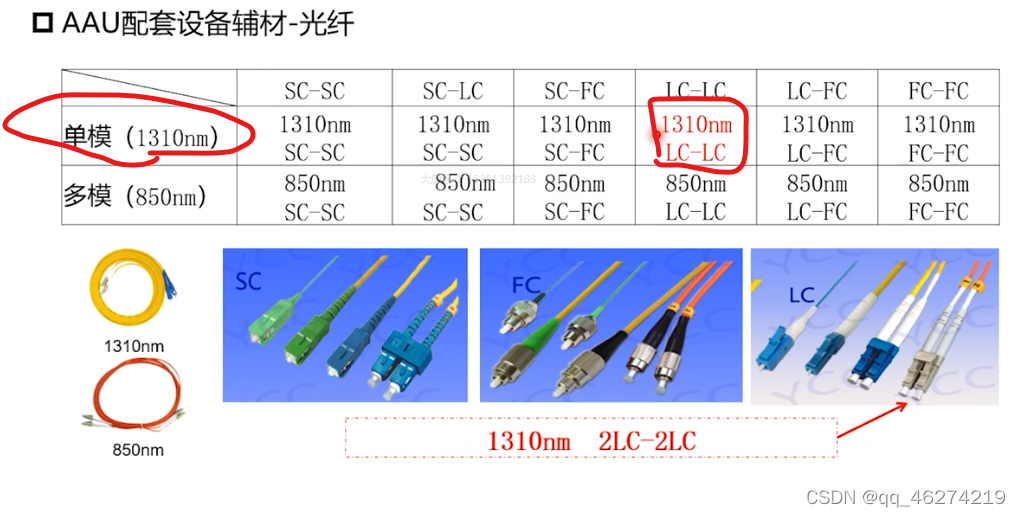

AAU配套设备辅材-光纤

SM单模 MM多模波长1310nm

与上面的光纤匹配

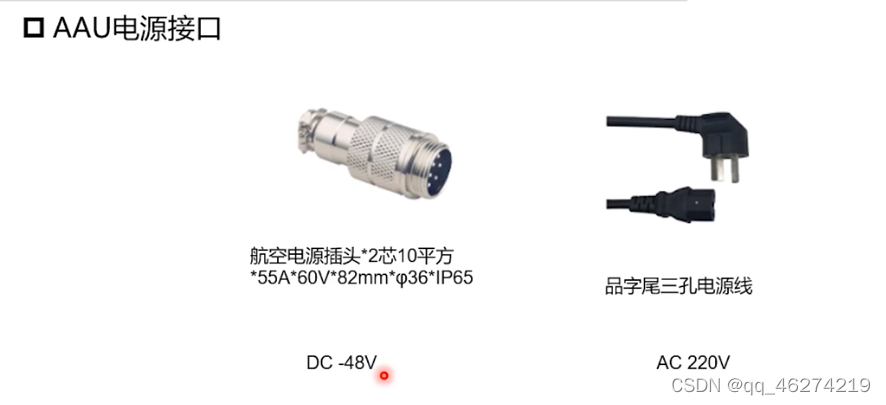

AAU电源接口

AAU是直流供电、选择-48v

5G设备安装

BBU RMB6216

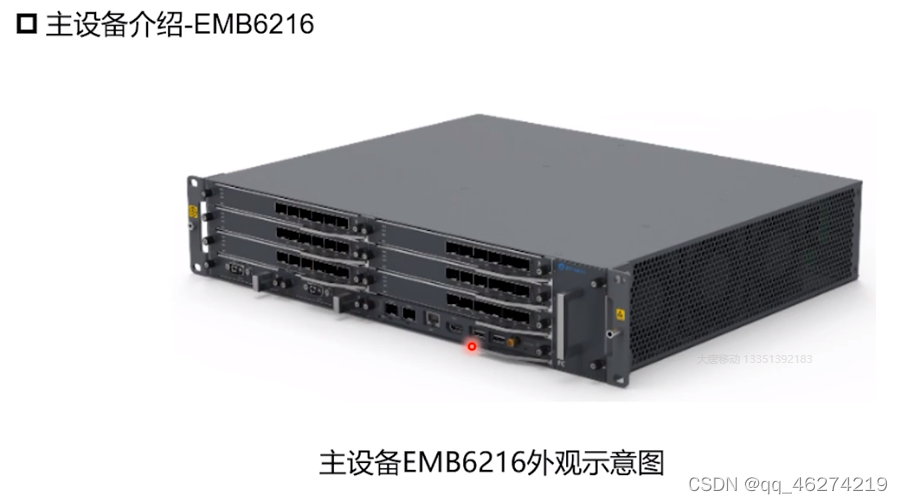

BBU-EMB6216

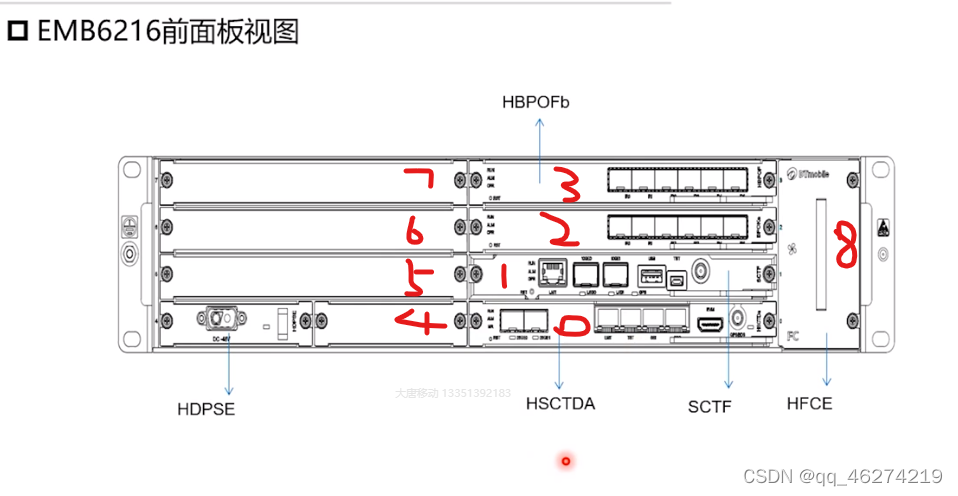

BBU上的槽位

0	放置5G主控板HSCTDA
1	放置4G主控板SCTF
2	优先放置5G基带板
3	优先放置5G基带板
4	电源模块


8	风扇单元

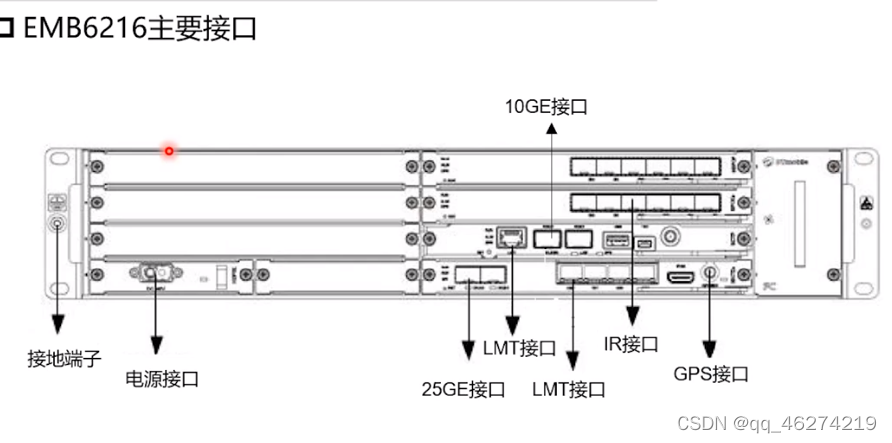

BBU EMB6216上的接口

25GE接口	连到核心网
IR接口	连AAU
GPS接口	连GPS
10GE接口	4G的回传接口（4G连核心网的接口）
LMT接口（上方）	4G的LMT维护接口
LMT接口（下方）	5G的LMT维护接口

AAU上的接口

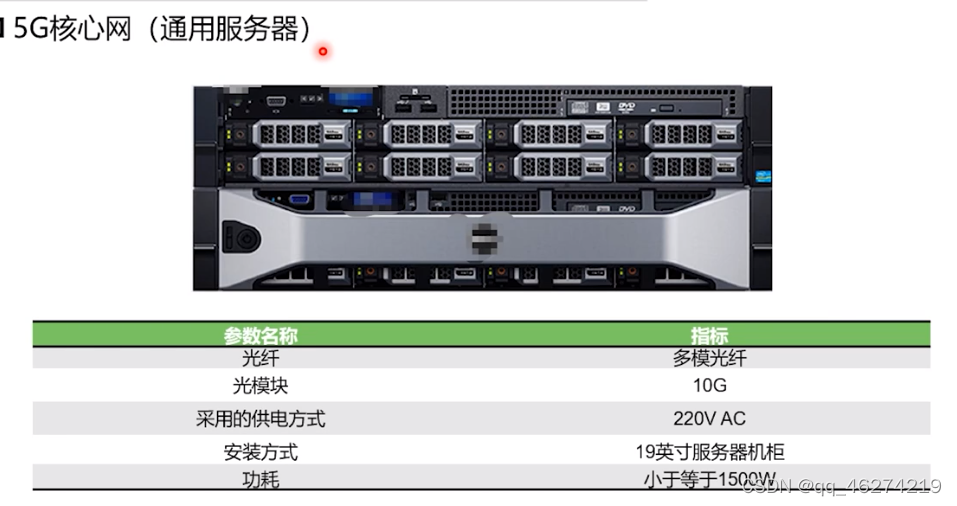

5G核心网（通用服务器）

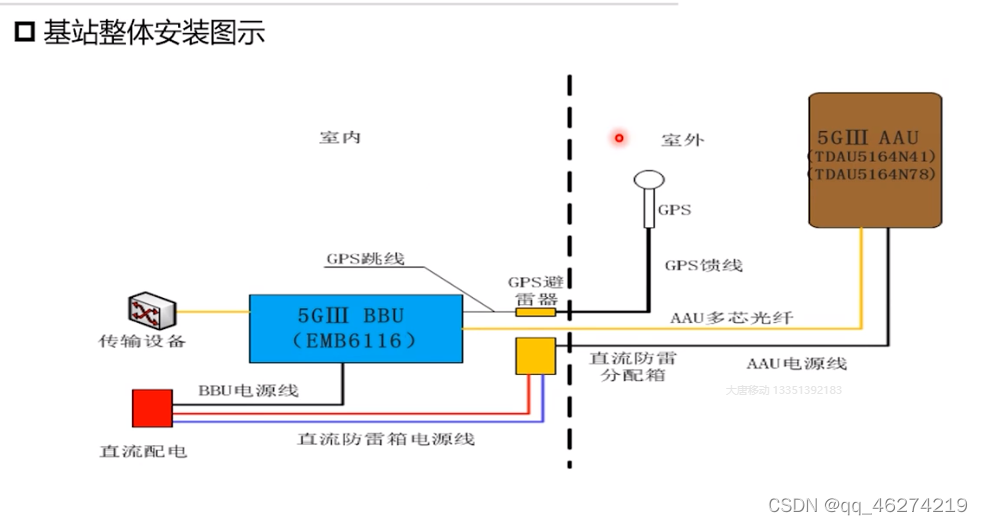

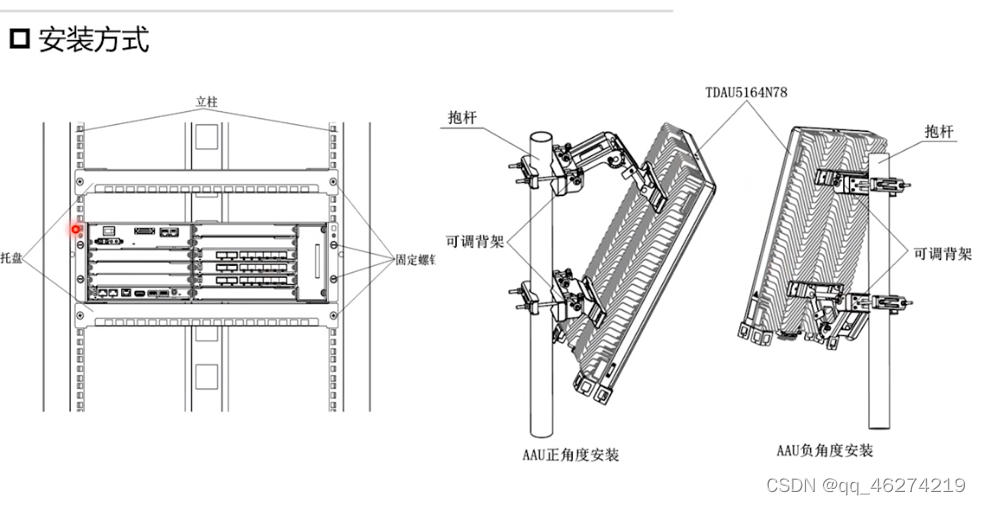

BBU与AAU的安装

左侧AAU（下倾角正值）

右侧AAU（下倾角负值）

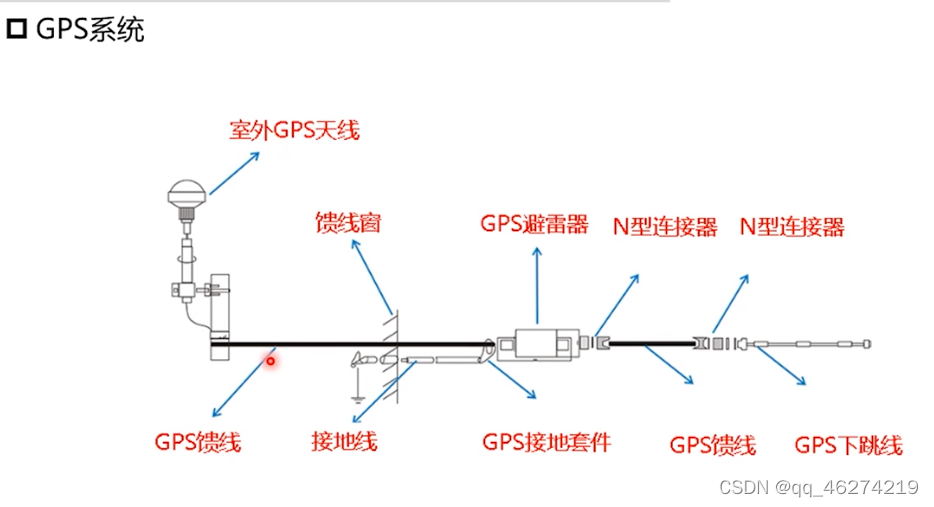

GPS系统

馈线窗：分割室外与室内

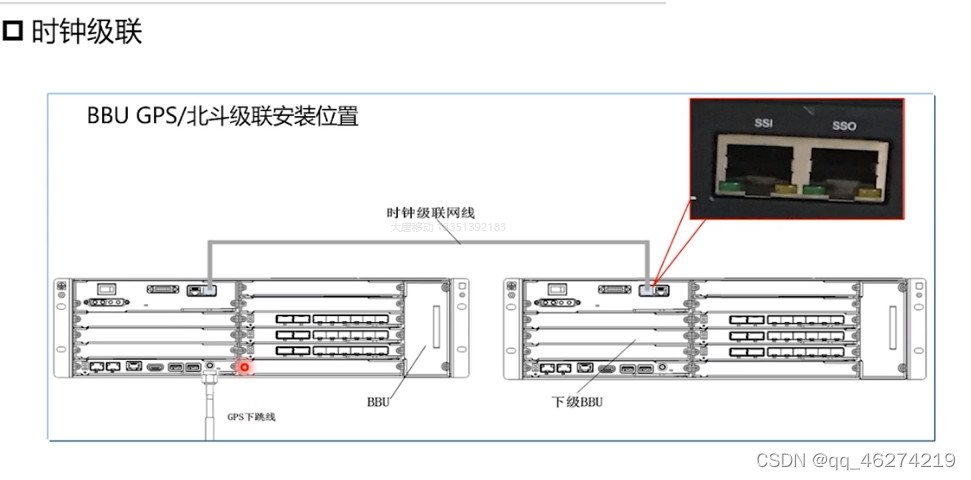

时钟级联（GPS不够用的时候）

使多个BBU共用一个GPS 、最多级联四个BBU

BBU辅材-光纤

BBU侧光纤与AAU侧光纤一致、光模块的使用也是一致的、供电也是直流供电 -48v

单模光模块

5G基站开通调测与车联网

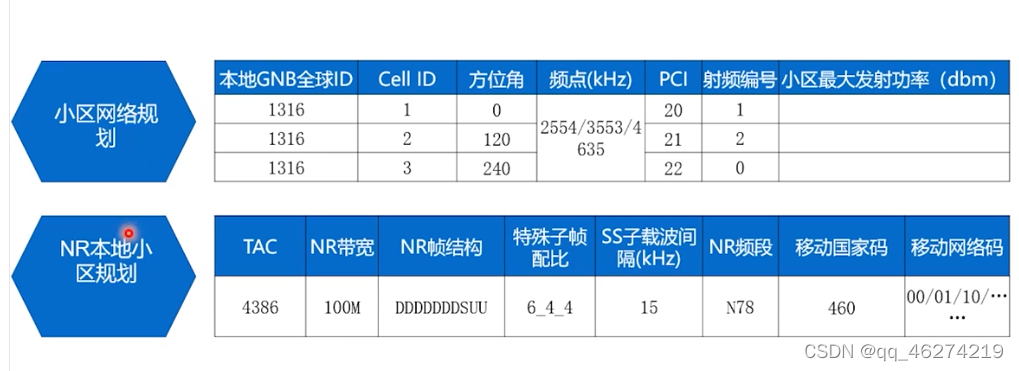

BBU参数调试

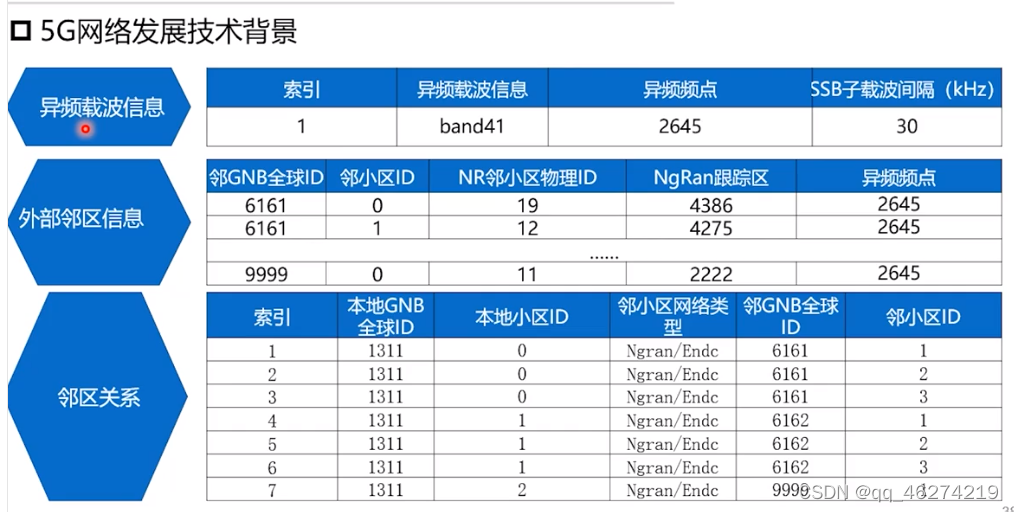

异频载波信息	要使两个站之间可以互相切换、一个站要配另一个站的异频载波信息。仿真平台上频率不一样、必须配置异频载波信息
外部邻区信息	一个站对某个小区
邻区关系	多于外部邻区信息、站中某个小区对每个小区来说
