Cadence Allegro学习之如何创建、导入自己的元件库！！

不定期更新软件使用技术贴，欢迎关注呀~

创建元件库

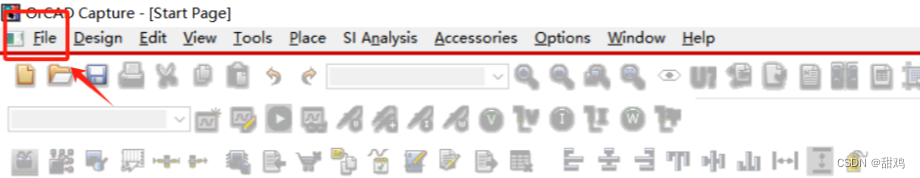

1.打开软件，File–>New–>library

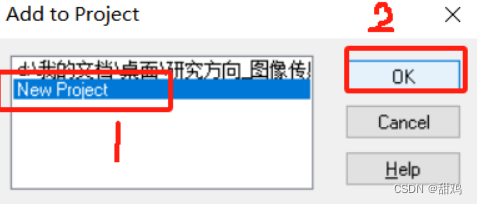

2.选择New Project，点击OK

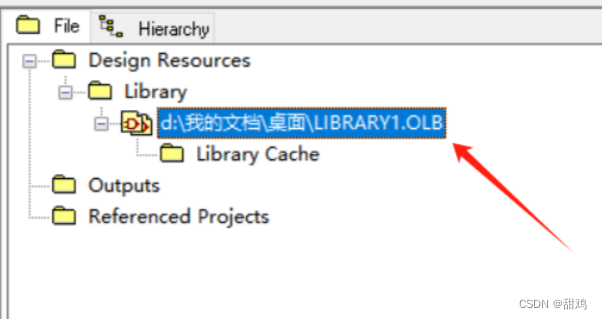

3.右键选择save as，自定义保存路径

4.再次右键，选择new part

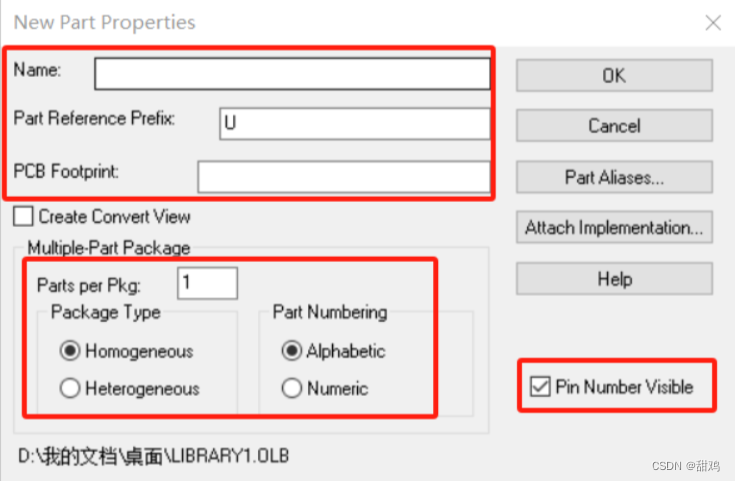

5.打开元件属性设置界面进行设置

（1）Name：填写元件名字，如OPAMP
（2）Part Reference Prefix ：元件参考前缀，一般芯片采用U字母作为前缀，放置元件时该元件的编号显示的就为U？（？指代元件的编号）
（3） PCB Fooprint：记得填写，以免完成原理图绘制后网表导出报错，名称可以和Name一致
（4）Parts per Pkg：表示该元件有几个部分，以一个两个部分的元件为例，那么此处填2
（5）Package Type
如果每个Part 相同，则选择 Homogeneous，到时候只需要改引脚标号即可
如果每个Part不同，则选择 Heterogeneous，Ctrl+n切换到下一个part，Ctrl+b回到上一个part
（6）part numbering表示U?*的那个星号是字母编号（Alphabetic）还是数字编号（Numeric），常用字母编号，如U1A、U1B等
6.开始绘制元件，绘制好后保存关闭
7.在需要用到该元件时导入该库文件即可

导入元件库

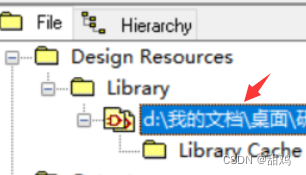

点击2处的按钮，选择之前创建的库的路径即可导入使用
