FPGA学习笔记（四）——引脚分配、AC620开发板连接、测试程序

现在我们要将程序下载AC620开发板上测试。

一、引脚分配

1.基本知识。

在没有按键按下的时候，每个按键端输出的都是高电平，当按键按下的时候，被按下的
按键端会输出低电平。当FPGA输出低电平时，LED点亮； 当FPGA输出高电平时，LED熄灭。

分配引脚需要看AC620产品说明书。

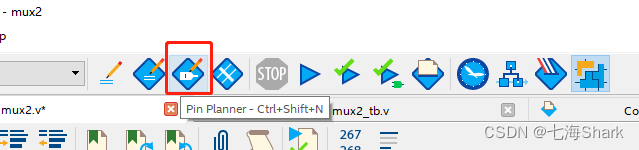

2.使用Pin Planner。

先把I/O Standard改成3.3V，可以Ctrl C/V

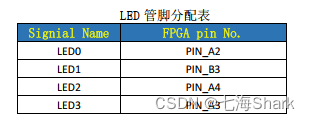

out应连接在LED上，查看说明书。

任选一个即可，我们选择第一个。

按键的引脚分配表在说明书2.2节。



 分配完成后，关闭Pin Planner。

 3.全编译。



没有问题，接下来将AC620开发板连接到电脑上。

二、AC620开发板连接电脑

1.连接数据线。使用方口-USB线，方口连板子，USB连电脑。

 2.查看设备管理器，右键此电脑——点击设备管理器——点击其他设备

应该是有两个新设备：USB-Blaster和USB2.0-Serial。我这里没有后者是因为电脑自带了该设备的驱动：

如果你是没有前者，那就查看通用串行总线控制器下有没有 Altera USB-Blaster 设备，，如果有那就是已经装好驱动了。

3.驱动安装。右键带感叹号的USB-Blaster，点击更新驱动程序。

 注意位置不要出错，就选到drivers文件夹，不要再深入到下一级。





 驱动安装完毕。

三、下载程序进行测试

1.点击Programmer。

2.硬件设置。选择USB-Blaster。

3.添加文件。prj文件夹的output_files子文件中的.sof文件

4.开始下载。右上角显示100%（成功），程序已下载到板子中，软件操作已完成。

5.开始测试。多路选择器的功能很简单，在第一篇笔记里也说过
sel（s2）等于0时，out（LED0）和b（s1）相同；
sel（s2）等于1时，out（LED0）和a（s0）相同；
按键默认为1，按下为0；LED 1状态熄灭，0状态亮。
所以只要板子是这样的现象就是正确的：s2不按，按s0灯亮；s2和s1一起按，灯亮。

测试现象如下：

只按s0，灯亮

同时按s2和s1，灯亮

只按s1，灯不亮

 所以根据测试结果来看，二选一多路选择器功能成功得到了验证。

结语

       通过前四篇笔记介绍了FPGA的简要开发流程，二选一多路选择器的功能得到了验证，该实验是比较简单的，重在学习软硬件操作方法，为后续的学习做铺垫。

       下一篇笔记可能要等一段时间再更新，我先把小论文写完投了，课题要紧（笑）~
