这次用Verilog进行一个16位简单运算器进行建模并仿真
题目如下：
需要的功能有加、减、按位与、按位或、对输入一按位非、按位异或。16位加法器需自己完成，不要使用“+“。

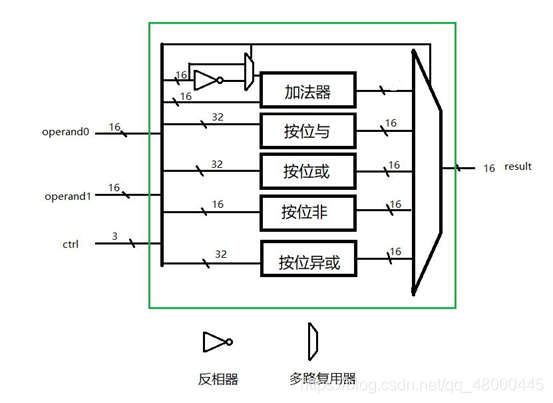

根据题目，画出如图架构
在这里插入图片描述
然后根据架构，来进行各个功能的设计，逻辑运算非常简单，关键在于加减法的实现，因为减去一个正数可以表示为加上一个负数的补码，所以结果都采用补码表示，运算过程通过补码进行运算。
我这里加法器的设计为行波进位加法器（更细致的讲解可以参照https://blog.csdn.net/zhouxuanyuye/article/details/103834320?spm=1001.2014.3001.5501 纸上谈芯这位大佬的博客，讲的非常详细）
Verilog是硬件描述性语言，如果在编写代码之前，能把逻辑电脑在脑海中构思或者在纸上画出来，代码编写会事半功倍。
构建加法器的过程，我们就采用行波进位加法器的做法。
全加器Verilog代码如下：

module fadder(
    input a,     //operand0输入的补码
    input b,	//operand1输入,加法为补码，减法为反码
    input ci,   //若位减法，则为1，加法则为0
    output sum,  //单位和输出
    output co   //进位输出
    );
    assign sum = a ^ b ^ ci;
    assign co = a&b | a&ci | b&
