本文介绍了如何在FPGA上基于Nios II处理器实现Hello World程序。首先，通过Qsys搭建SOPC系统，配置Nios II处理器、存储器和外围设备。接着，配置硬件，创建顶层文件并例化系统。然后，建立软件工程，编译并下载应用到FPGA。最后，下载硬件并运行软件，虽然没有可见的实验现象，但处理器已成功运行程序。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、简介

（一）Qsys

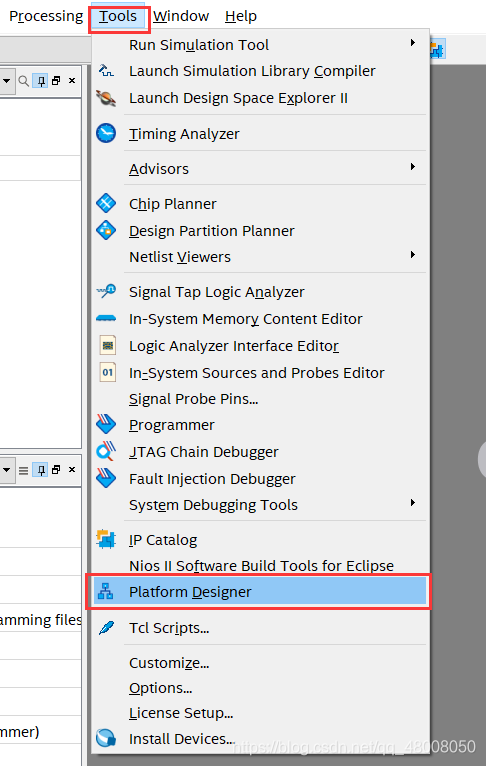

Quartus里的一个系统集成工具，用于帮助搭建嵌入式的开发环境。
最早的时候叫SOPC Builder，后来叫Qsys,现在18.0版本叫Platform Designer。
- SOC（system-on-a-chip）:片上系统，即把整个系统集成到一个芯片上。
- SOPC(system-on-a-programmable-chip)：片上可编程系统，即采用可编程的技术把整个系统集成到一个芯片上。
优势：灵活性高
作用：
- 通过集成IP核快速实现SOPC系统
- 自动创建IP核之间的互联逻辑
- 自定义IP核

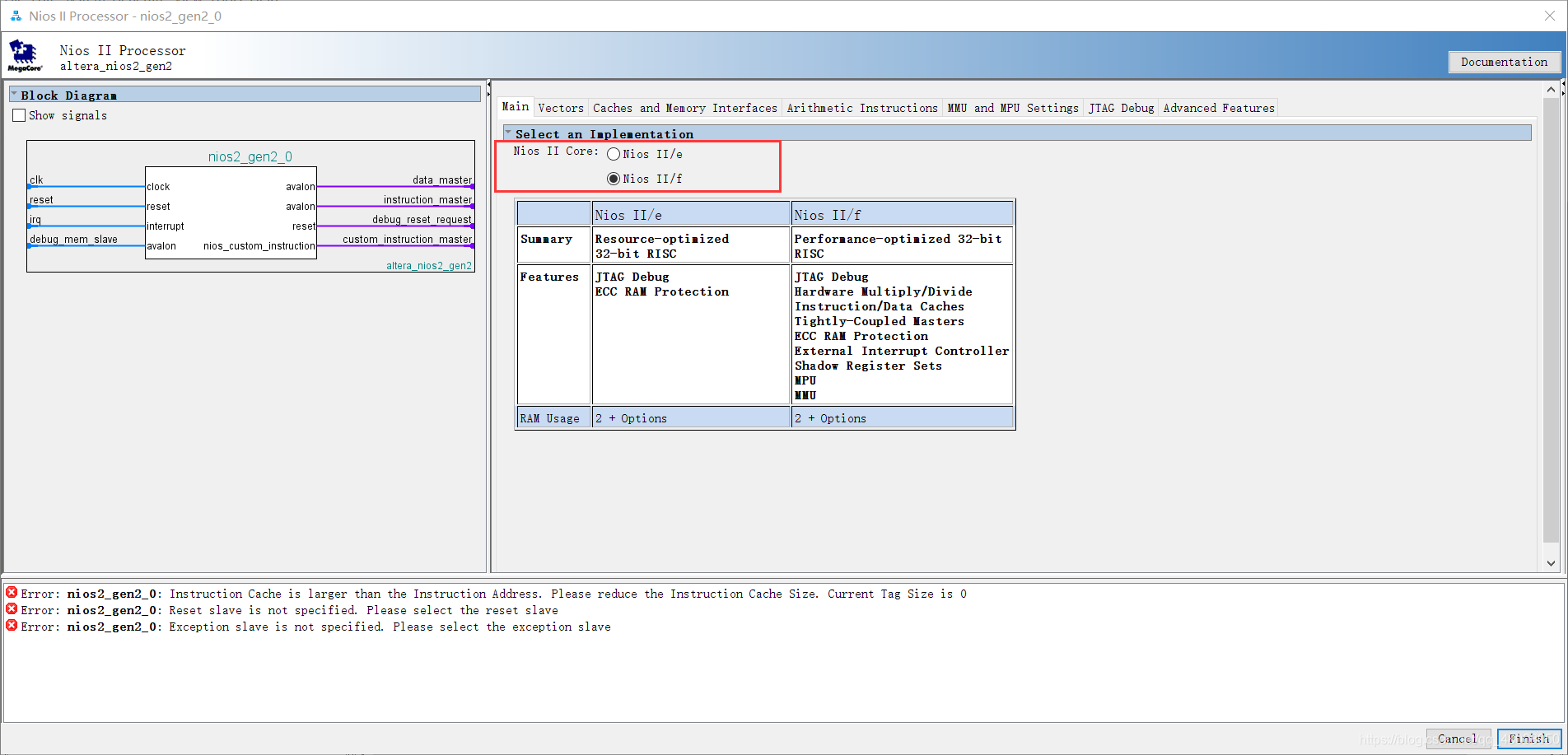

（二）Nios II

Nios II是Altera(2015年被Intel收购)为其FPGA所设计的一种RSIC架构的嵌入式软核处理器
- RSIC：精简指令集（手机上的为精简指令集，电脑上的为复杂指令集）
- 软核处理器：使用FPGA的硬件资源搭建起来的处理器
- 硬件处理器：芯片内集成的硬件电路所形成的处理器
14.0版本前为Nios II Classic processor,之后叫Nios II processor
