STM32CubeIDE配置STM32F407VE工程 --- 图解

本文档，以STM32F407VE芯片为样。

图解软件使用的主要流程：新建工程>工程配置>编辑代码>编译>烧录下载。

相关文章：

STM32CubeIDE 下载、安装 --- 图解

STM32CubeIDE 使用 CMSIS DAP --- 图解

---

目录

一、新建工程

二、工程配置

三、配置引脚工作模式

四、生成工程

五、编辑代码

六、编译

七、烧录、运行

---

一、新建工程

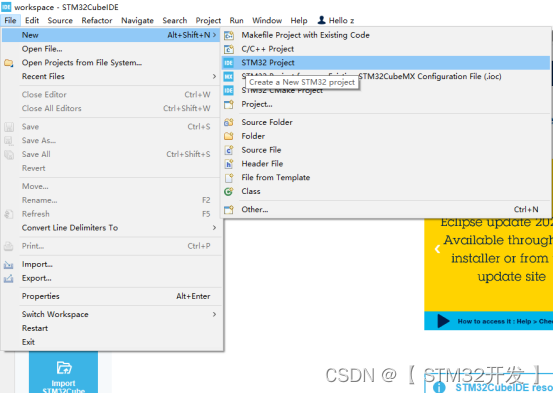

1、菜单选项： CubeIDE > File > New > STM32Project

弹窗：打勾 > 确认, 再次弹窗参数框，默认，下一步。

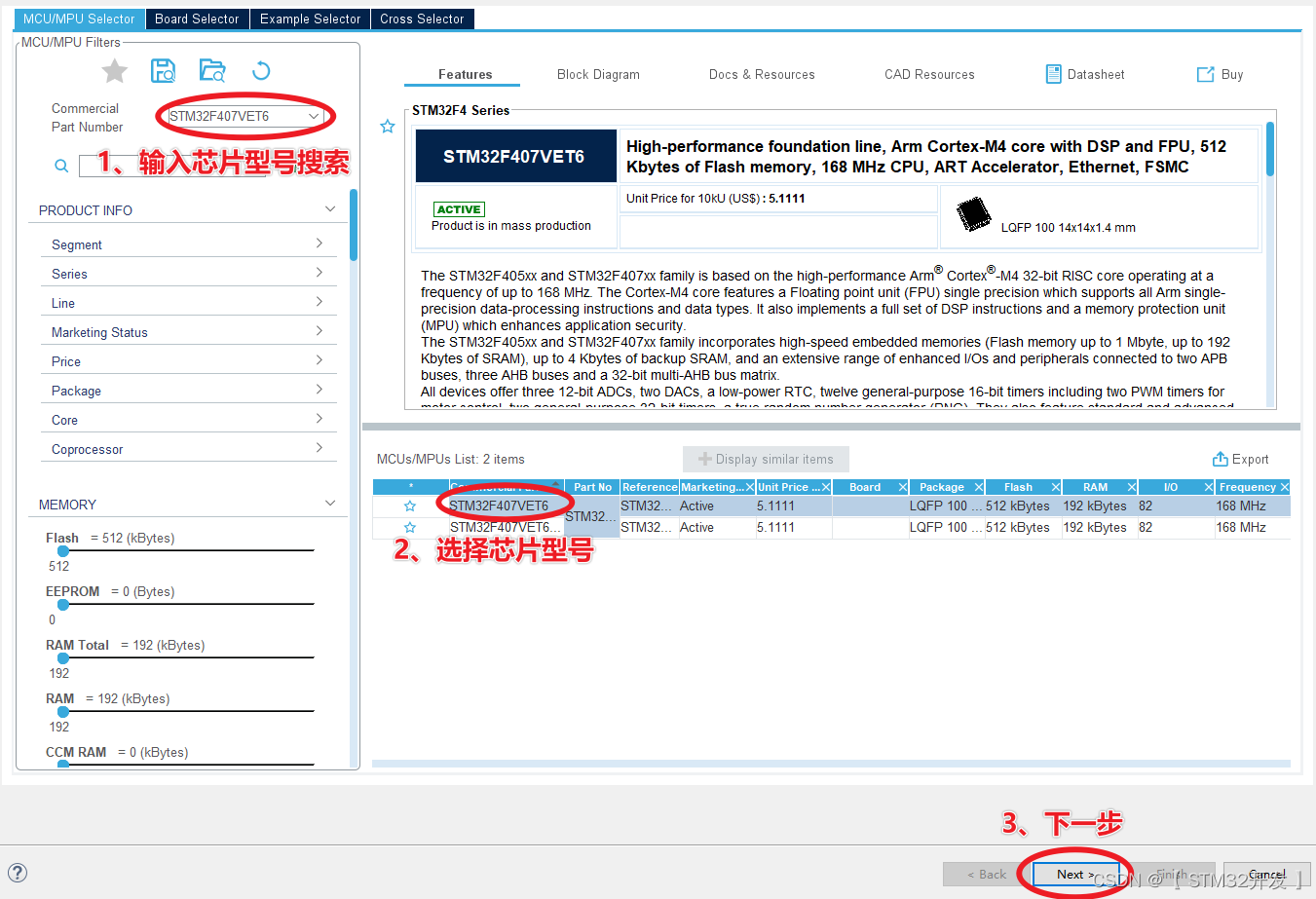

2、选择芯片型号

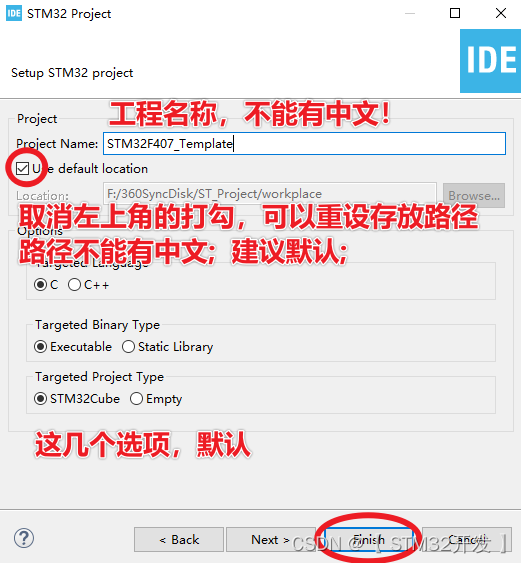

3、工程名称、保存位置

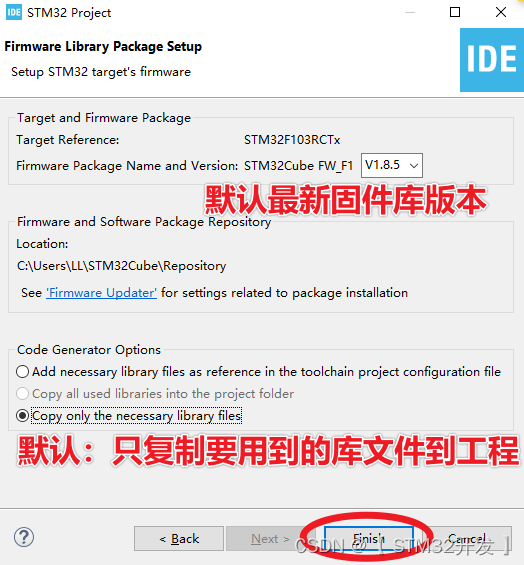

刚才上图中，倘若点击的是"Next",  将会进入库版本选择。

此页面无需设置，默认即可，点击"Finsh"即可。

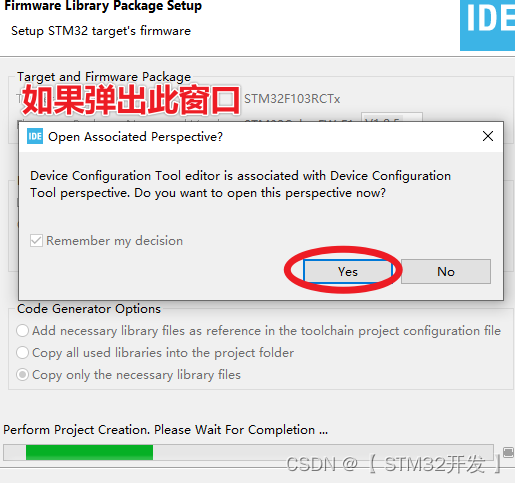

4、过程弹窗

至此，工程的前半部分，已设置完成。

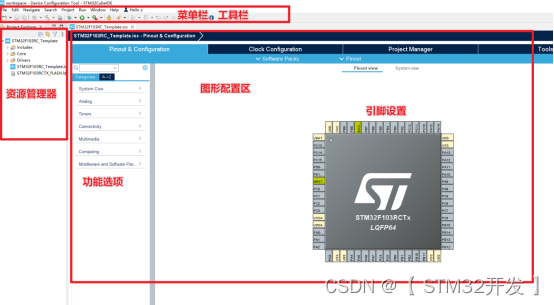

稍等十来秒，会自动进入图形配置工程界面：

---

二、工程配置

这一步，主要是配置：调试模式、晶振、时钟、工程参数。

来到这里后，界面、配置的方法，CubeIDE和CubeMX两者基本相同的。

通过CubeIDE、CubeMX对系统运行参数配置，相当的简单，选项设置的步骤也没有先后之分。

但是，在咨询所收集的反馈中，很多人会配置失误：主要是忘了使能调试模式的那个选项。

建议谨记下面步骤：

调试 > 晶振 > 时钟树

只要上面三项小心配置，其它参数错了都是小事，后面也容易排查、修改。

1、debug模式。

第一步，选择：调试模式。

要是忘了配置，会导致：烧录一次程序后，会关闭调试功能，无法再烧录，需要做解锁的操作。

 最多人犯傻的，就是这一步！

所以，每次新建工程时，必须地，作为第一步进行配置。

2、晶振源

这一步，选择：晶振源

HSE 选择第3项：外部晶振 Crystal/Ceramic Resonator

LSE 非必选，以后按需设置，用于实时时钟计数（真实项目中较少用到）。

3、系统时钟

这一步，是口诀中的：时钟树。

下图参数，通用STM32F407xx系列作展示 。

注意：1、3两项，要填写实物晶振值，一般在晶振上印有， 也可以查看原理图获得。

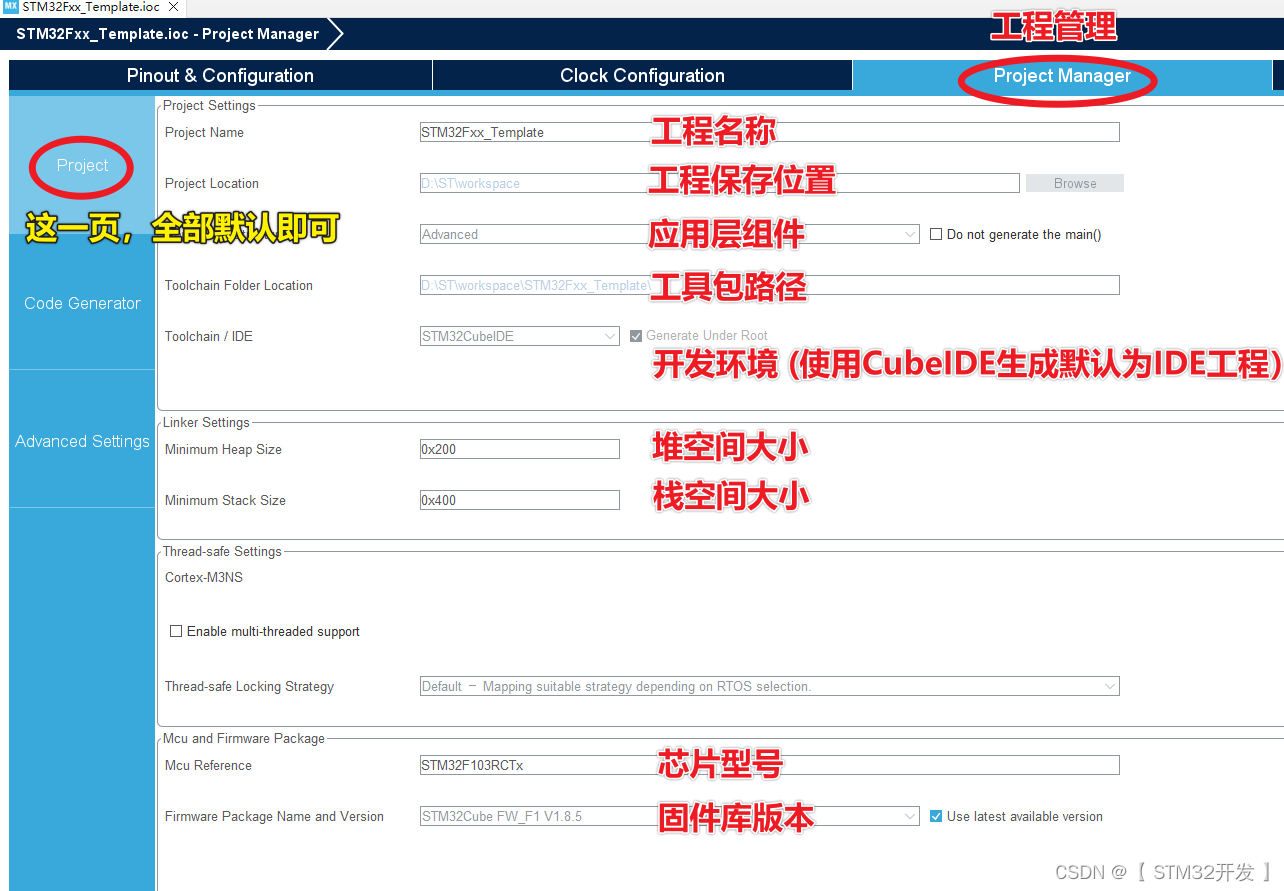

4、工程管理

打开工程管理页面，第一选项页，全部默认，可以不用修改。

但是，建议此时就把堆栈设置大一些，免得项目在后面添加的功能多了，内存溢出时排查的麻烦。

• Heap Size：0x0800
• Stack Size：0x1000

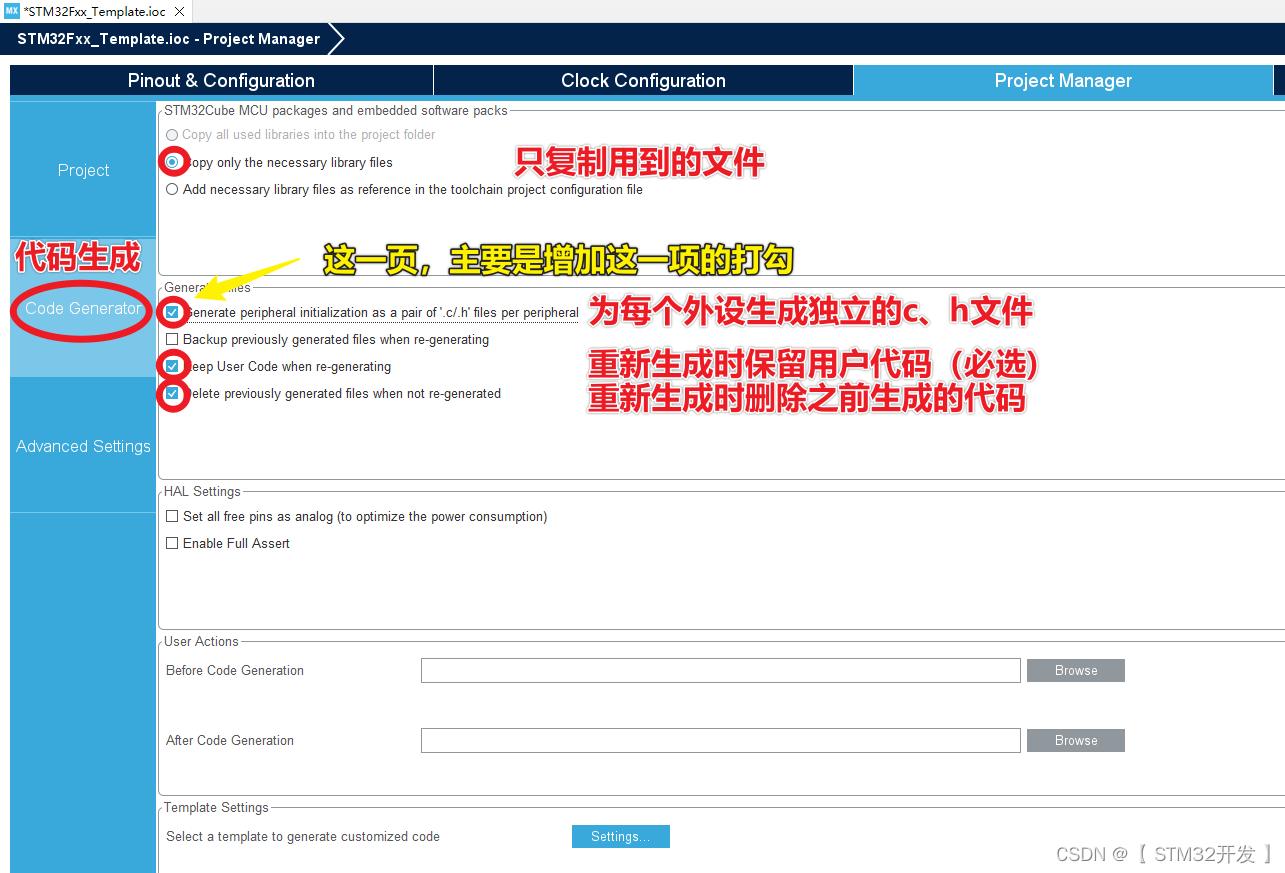

每二选项页，仅需打勾箭头一项，其它默认。

至此，已完成工程运行所需参数的全部配置。

---

三、配置引脚工作模式

这一步，展示如何配置引脚的输出模式。

这里，示范配置如何添加两个LED灯。

很多人不重视LED的使用。其实，LED状态、printf信息，是项目两大调试神器。

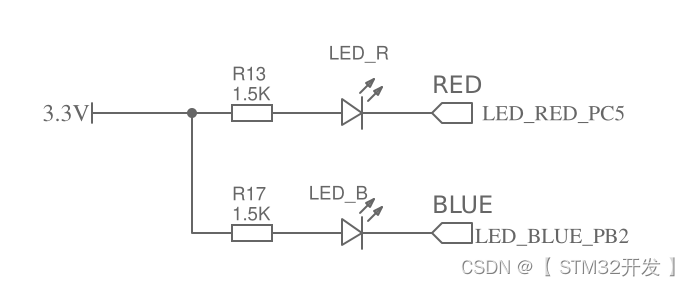

1、打开原理图，记录LED所用芯片引脚。

如上图：

红色LED，连接PC5, 置低电平时通路（亮）;

蓝色LED，连接PB2, 置低电平时通路（亮）;

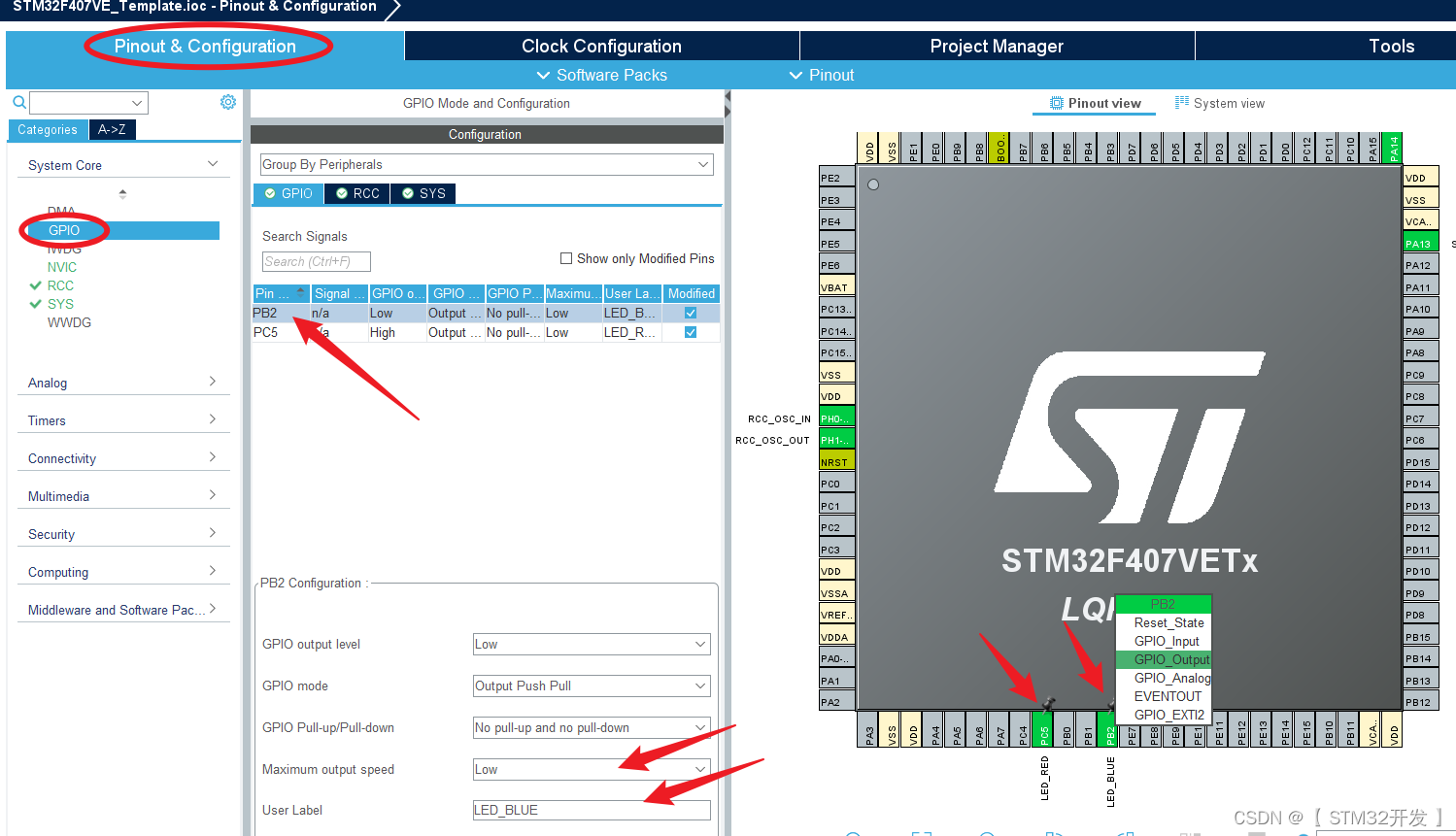

2、回到Pinout页面，在右侧芯片界面中，点击: PB2 > GPIO_Output。

3、引脚的详细参数

LED的引脚配置，相当地简单，只需要设置为输出模式。

各个参数的具体作用，可以通过百度、AI，详细解读它的作用。

这里提供一个AI链接：Kimi.ai - 帮你看更大的世界

注意，这里只是初始化了引脚的工作模式，在生成代码时, IDE会自动生成引脚的初始化代码。

至于引脚的电平控制，后面再通过编写代码，对引脚置高、置低电平，以实现控制LED的亮灭。

上面对蓝色LED所使用的PB2引脚进行了配置，而红色LED所使用的PC5, 配置方法一样，不述。

---

四、生成工程

在生成工程前，养成习惯，回头检查工程配置：

下载 > 晶振 > 时钟树，这三项，不要有错漏，再进行下面的操作。

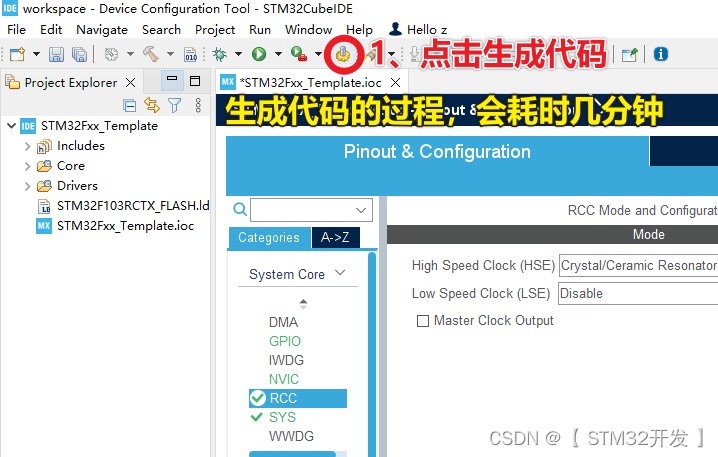

1、点击工具栏中 ”黄色齿轮“ ，开始自动生成工程代码。

注意，生成过程会比较耗时，耐心等候即可。

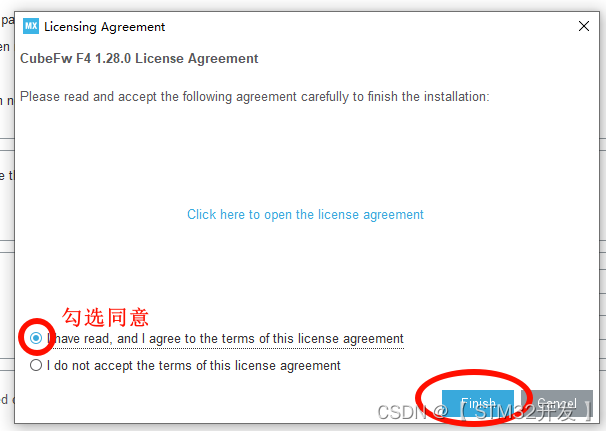

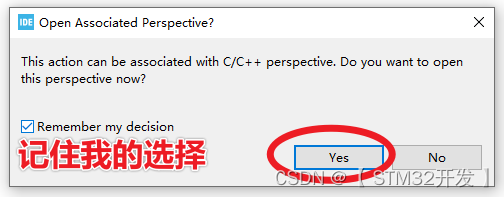

2、各种弹窗，全部打勾、确认。

对于首次需要生成的芯片系列型号 ，会有各种弹窗，全部打勾“记住我的选择”。

后面再次配置相同系列的芯片，就不会有弹窗了。

过程弹窗：

3、生成完成，会自动打开以下的工程编辑界面。

特别地，Keil软件上，每次只是打开一个工程。如果打开多个工程，会打开多个独立的任务窗口。

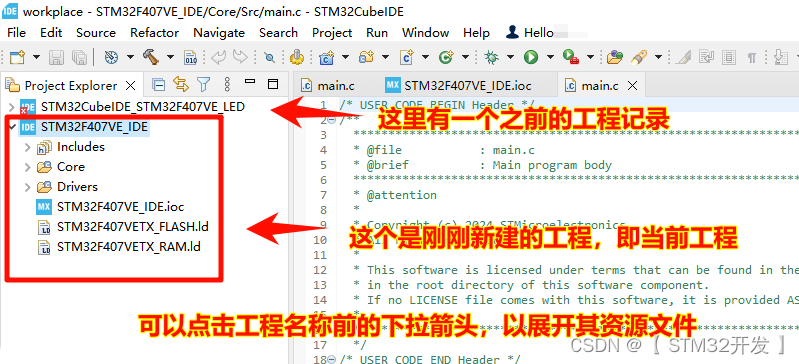

而CubeIDE，将是在同一个任务窗口中，打开多个工程。如下图：

至此，工程配置全部完成！

---

五、编写用户代码

工程生成后，会自动打开当前工程。

为了展示以后如何找开工程，我们先关闭CubeIDE。

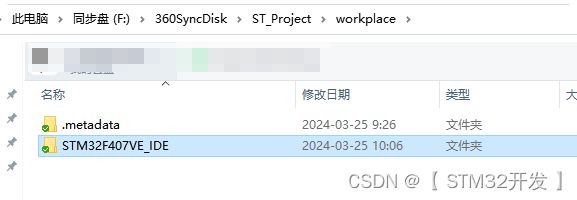

打开工程所在目录：

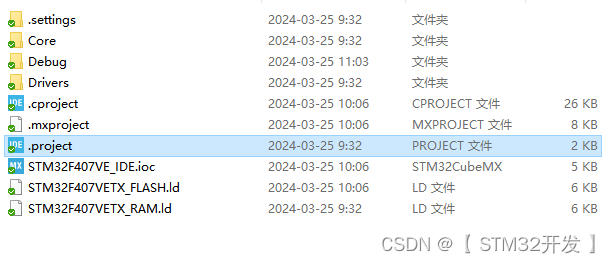

下面是展开后的工程文件夹，双击.project文件，即可进入工程对代码进行编辑。

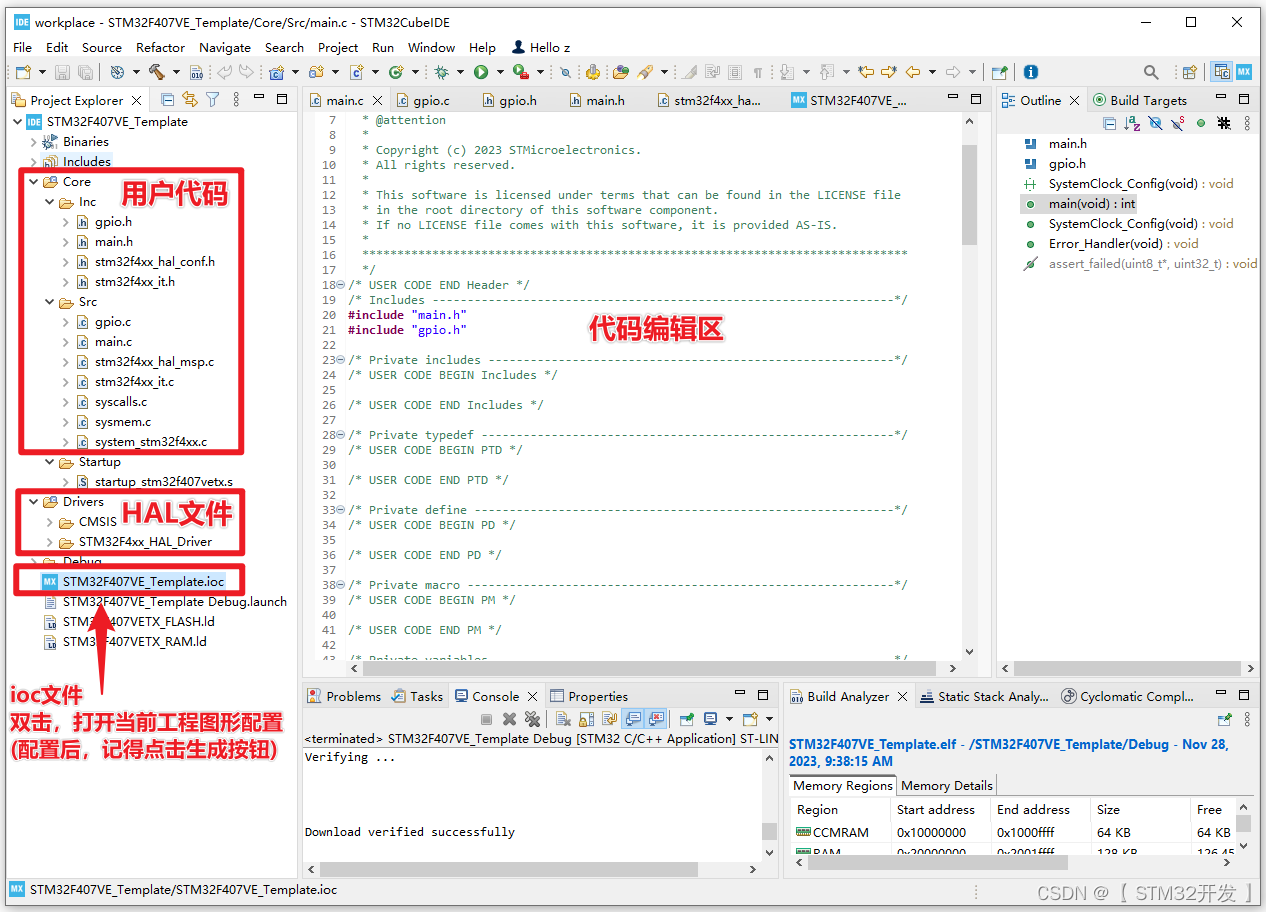

在左侧文件管理器中，双击Core > Src > main.c，即可显示其内容 。

在代码编辑区，可以编辑main.c的代码。

重点：所有用户代码，必须, 必须，必须：写在配对的BEGIN与END注释行之间。

如下图，咱写在了/*USER CODE BEGIN 3 */ 与它的  /*END 3 */之间。

否则，重新生成时，用户代码会被干掉。

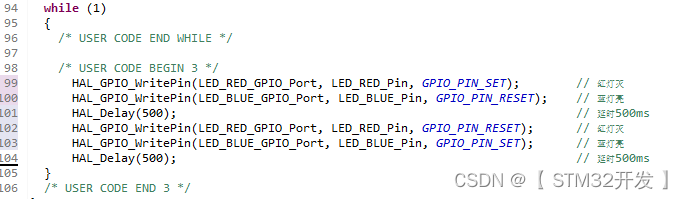

在main.c代码中，向下滚动，找到while函数部分, 增加以下代码：

---

六、编译

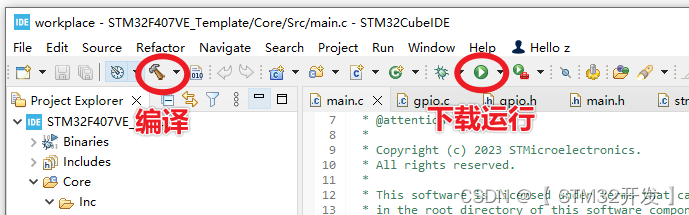

单击菜单栏中的“”按钮，对工程进行编译。

关于“编译”这个词，用“构建”进行翻译，会更准确。但约定俗成地，更多人喜欢：“编译”。

编译过程，底部信息栏输出编译过程相关信息。

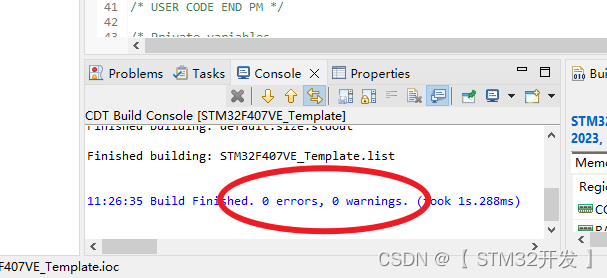

编译完成后，汇总有多少个错误、警告（下图蓝色一行）。

当出现：0 errors字样，即为代码正常，全部编译通过。

注意1：发现有错误时，向上滚动信息栏，找到第一个error字样提示行，双击将跳转到错误处。

注意2：每次编译，必须 0 errors，才会成功生成烧录文件。警告的数量不影响。

---

七、烧录、运行

这一步，示范开发板如何连接STLink，把程序烧录到开发板(芯片)。

常说的：烧录器、下载器，仿真器，是同一事物的不同叫法，不用在意。

烧录器常用设备型号有：

ST-Link	最主流，便宜
J-Link	稳定，稳定，稳定
DAPLink	稳定，免驱动，开源 （CMSIS DAP; CubeIDE不能直接支持）

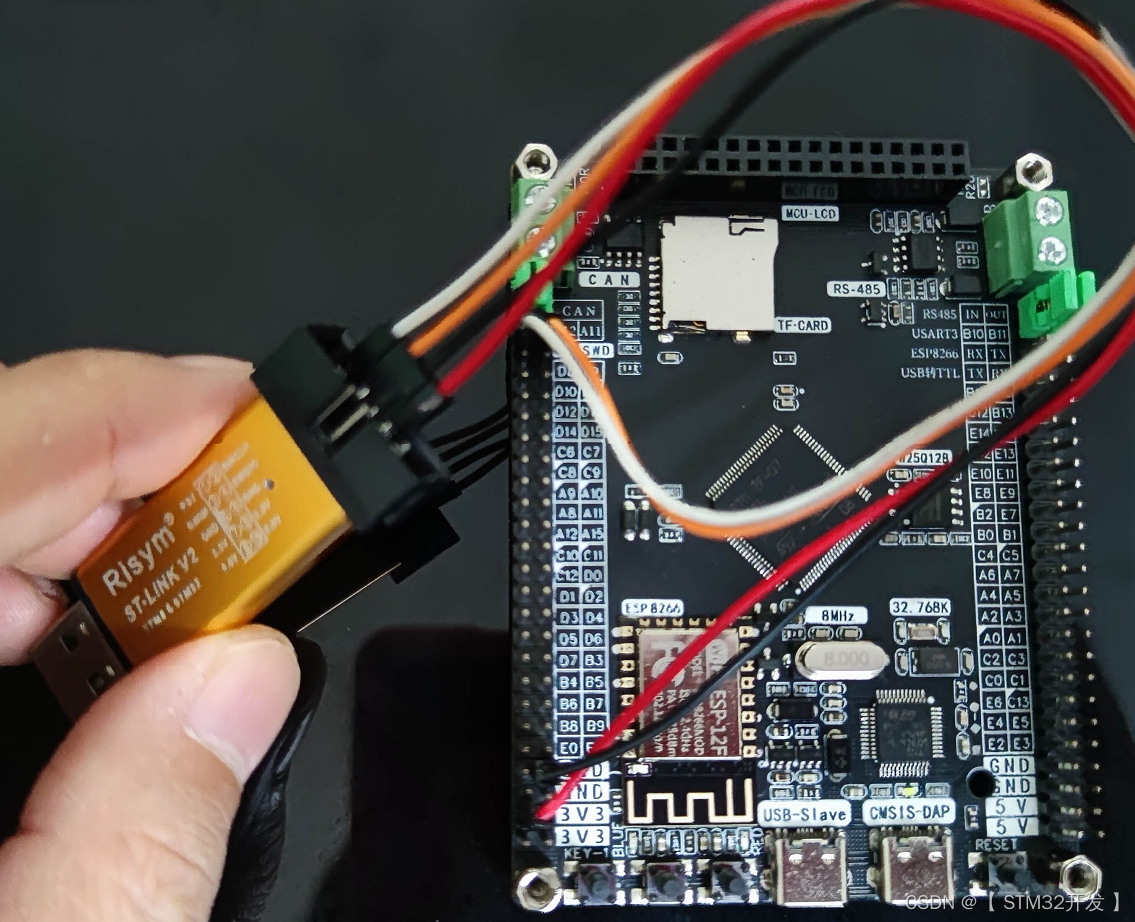

1、连接ST-Link

特别地，魔女开发板已板载CMSIS-DAP，但CubeIDE无法直接支持CMSIS-DAP。

建议在CubeIDE中使用STLink，能减少好些参数设置。

注意1：开发板设备较多，不能单靠STLink供电，拉不动！必须再怼一根USB到板上接口作供电.

注意2：STLink, 需要预先安装好驱动; 另外，可能会有STLink升级驱动的弹窗，按需操作即可。

ST-Link	开发板
SWCLK	SWCLK  (丝印：C)
SWDIO	SWDIO  (丝印：D)
GND	GND
3.3V	3.3V

2、烧录

单击菜单栏中的“”按钮，开始烧录。

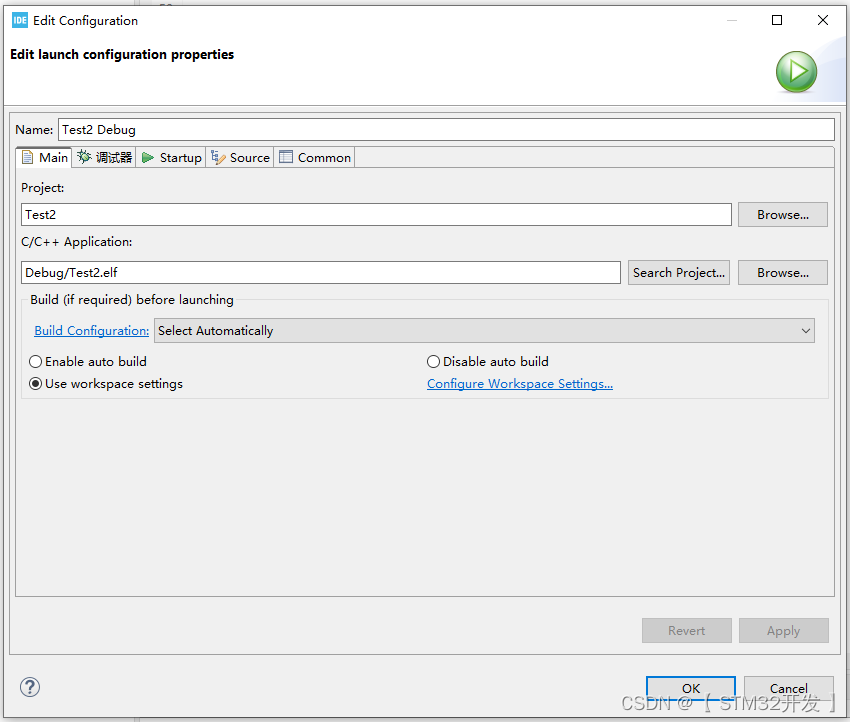

新工程第一次运行，会弹出如下图：调试器配置窗。

直接点击“OK"，将自动生成调试配置文件，并开始烧录。

烧录开始后，我们留意软件下方，可以看到烧录过程信息、进度。

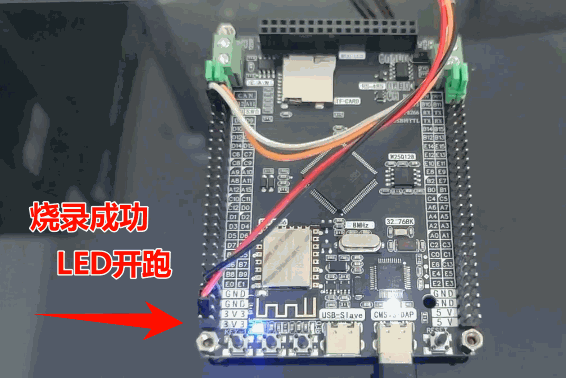

当烧录完成后，芯片自动复位开始运行程序。

至此，CubeIDE的基本使用流程，已快速地展示了一遍。

如有某些不详尽、错误的地方，欢迎留言指正，按需更新细节。
