上下拉电阻的原理

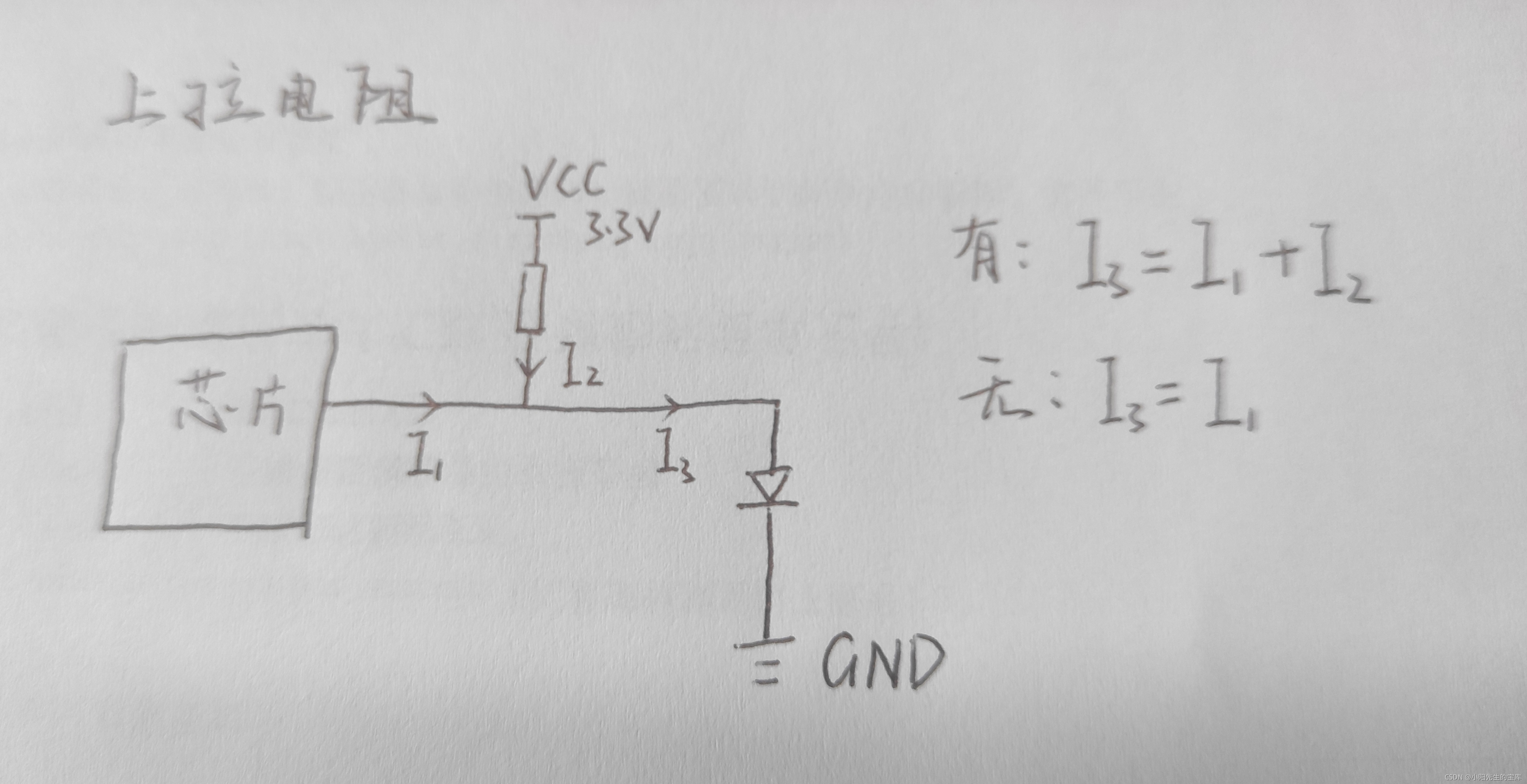

1.上拉电阻

作用：
1.避免引脚的浮空，减少了很多的干扰。
2.提高了IO口的驱动能力(高电平有效)。
3.一般选取电阻范围在（1K-10K）

原理：通过上拉电阻可以提高拉电流驱动能力，在没有加上拉电阻的时候，电流的来源I1比较小，当加上上拉电阻后，电流的来源有两条I3=I1+I2,增强了驱动能力。

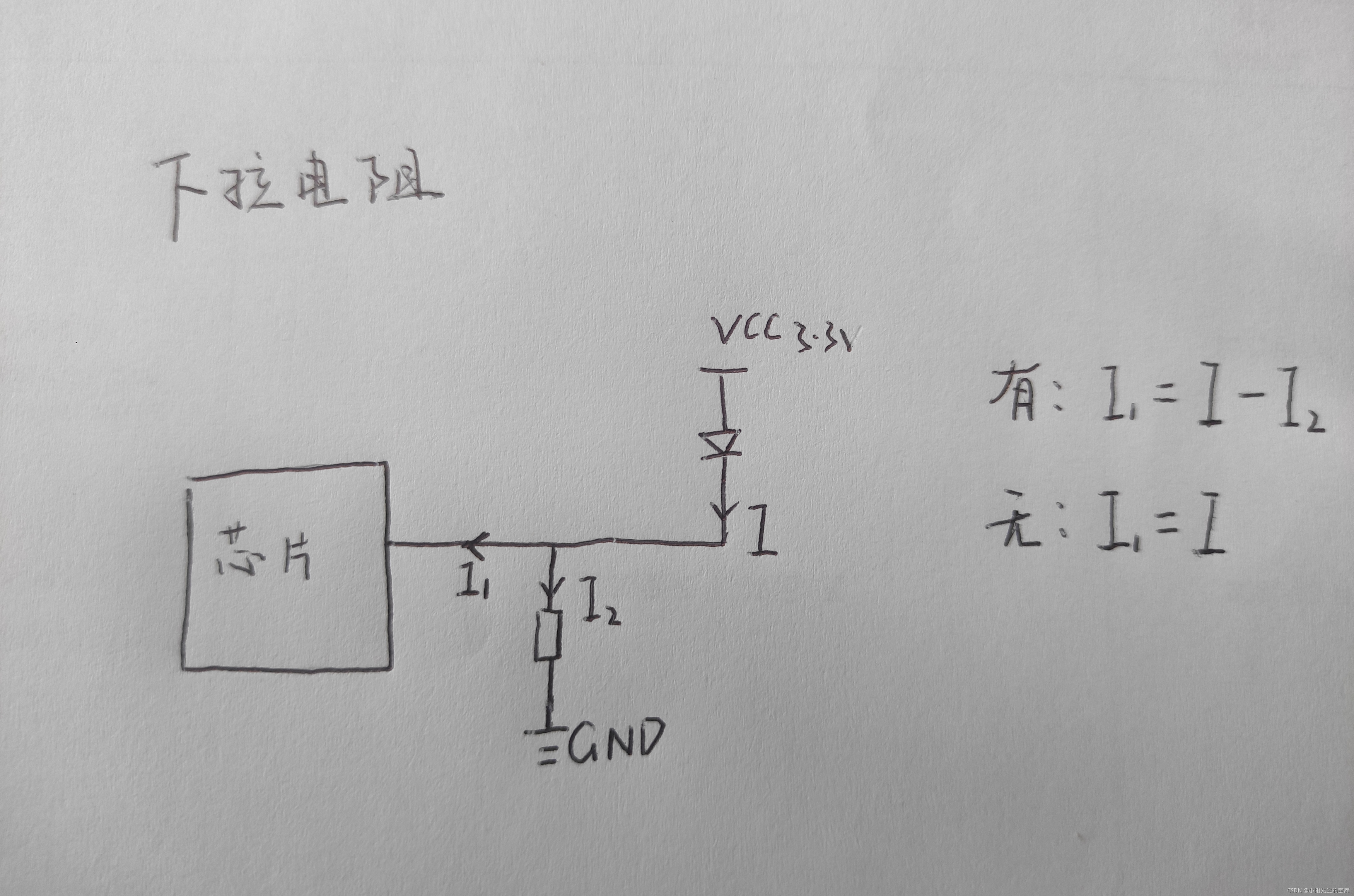

2.下拉电阻

作用：
1.避免引脚的浮空，减少了很多的干扰。
2.提高了IO口的驱动能力(低电平有效)。
3.一般选取电阻范围在（1K-10K）

原理：在没有接下拉电阻的时候，电流只有一条路，I1=I，在加了下拉电阻之后，电流有了分流I1=I-I2，一个是芯片引脚，一个是地，增强了电路的驱动能力。

总结

1.上拉电阻是用来解决总线驱动能力不足时提供电流的。一般说法是拉电流，下拉电阻是用来吸收电流的，也就是通常所说的灌电流。
2.接电阻就是为了防止输入端浮空。

欢迎指正谢谢！
