单片机——仿真软件Proteus基本使用教程

第一步

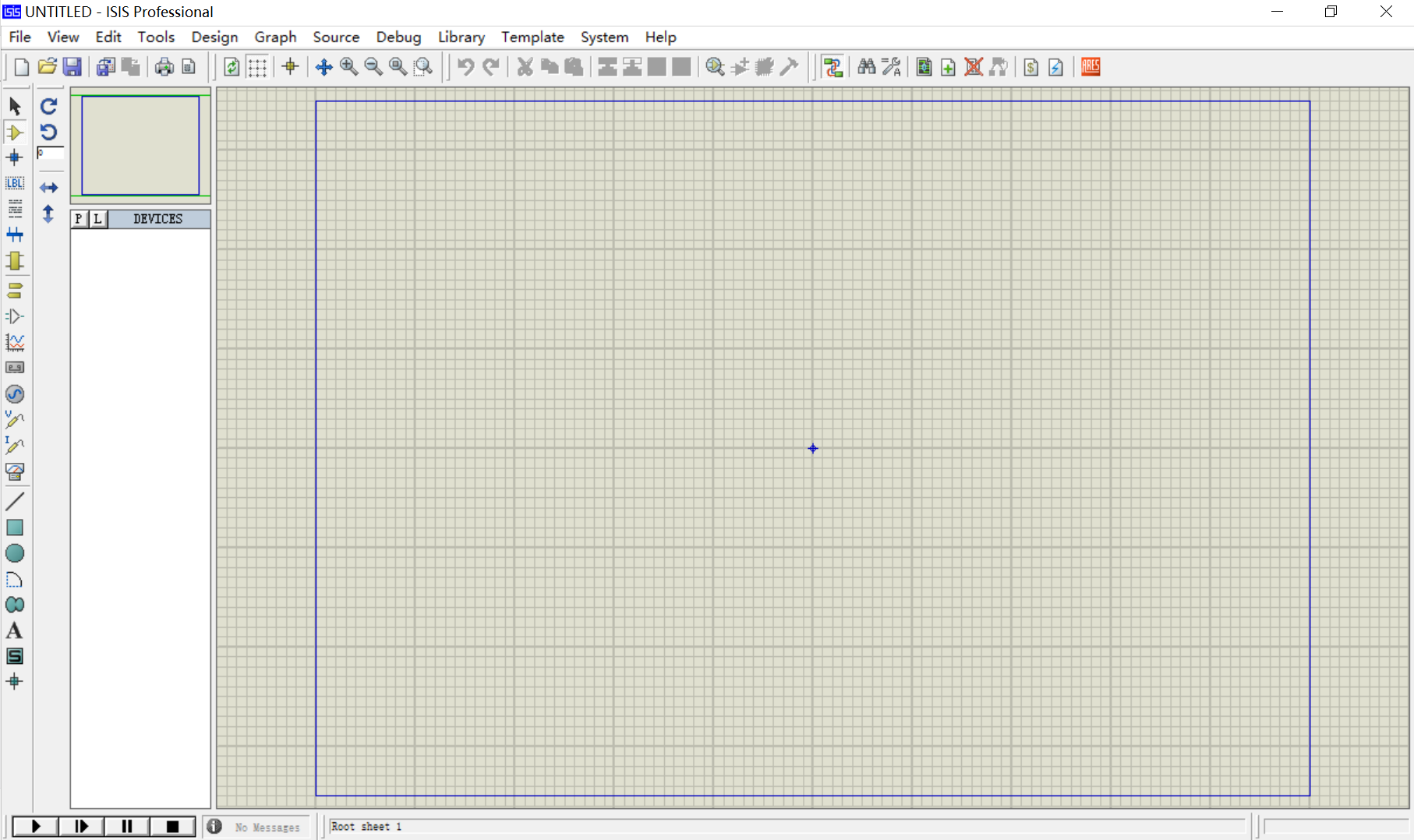

点击File文件下面的图标创建文件

 第二步

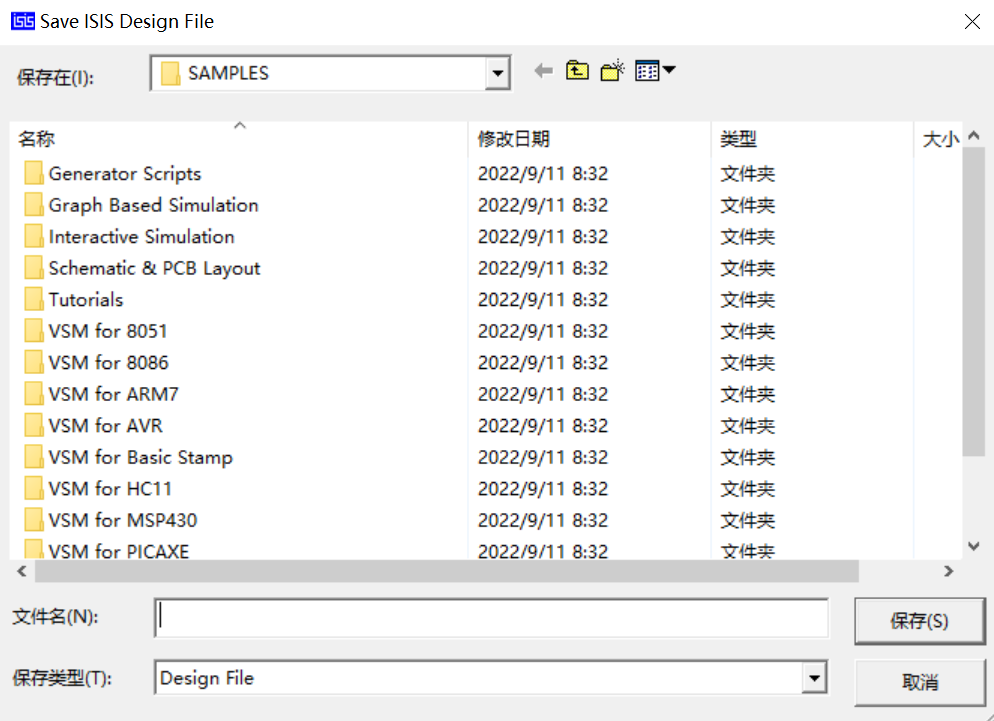

点击File，选择save Design，并选择一个文件夹，输入一个文件名称

 第三步

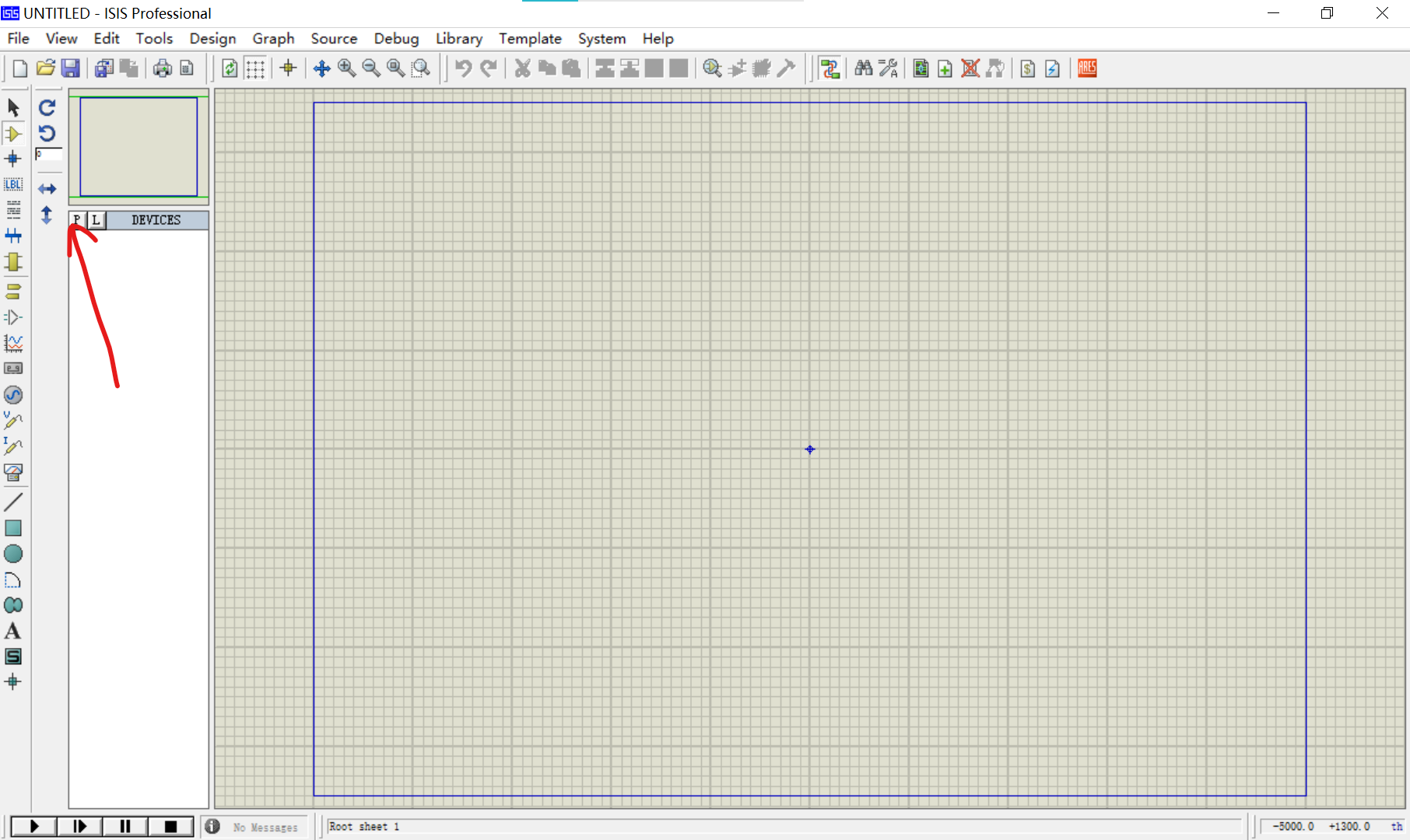

点击P 选择元器件

 第四步

输入NE555，选择该元器件，点击OK

第五步

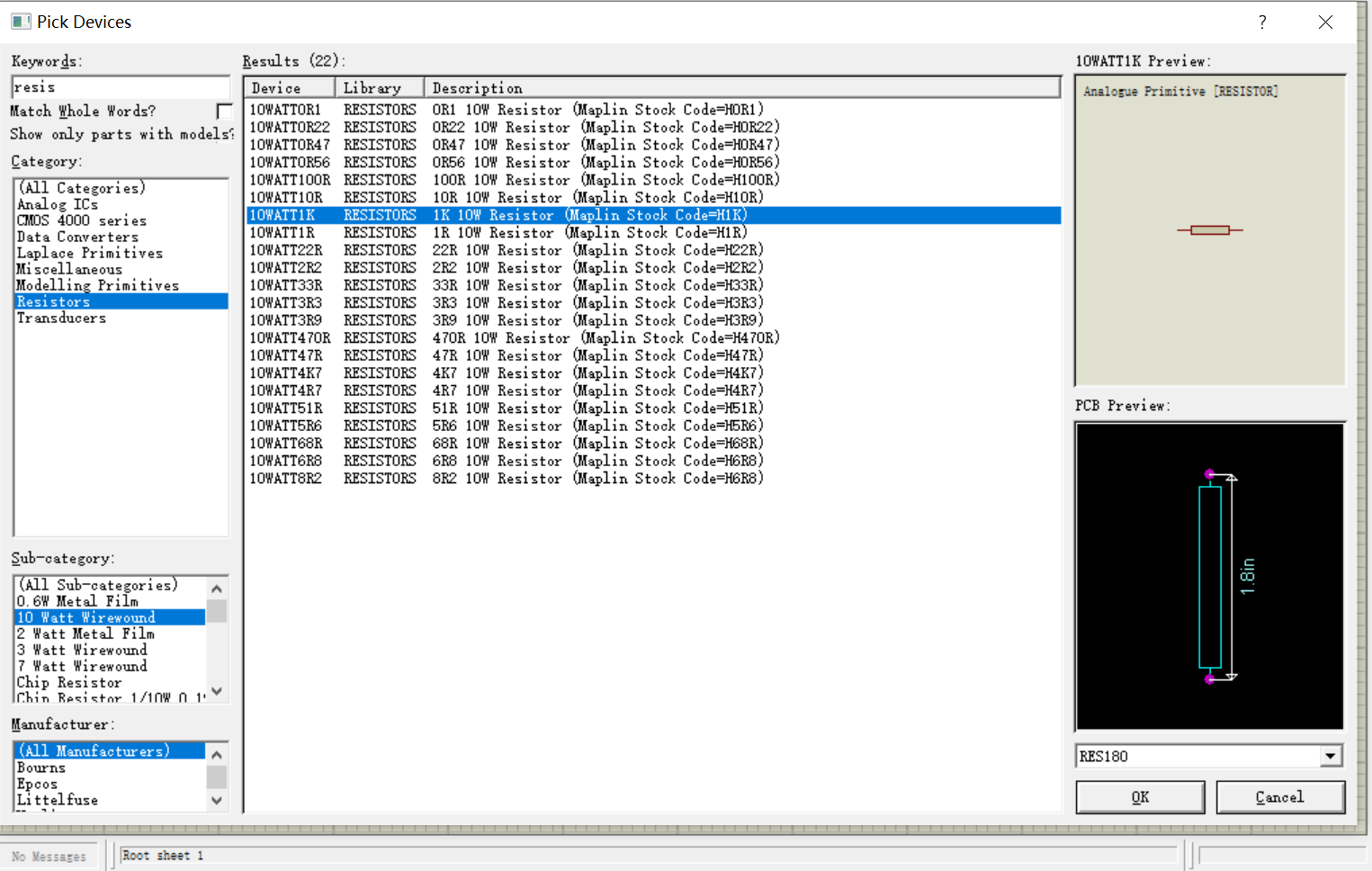

输入resis 选择一个1k的电阻



第六步

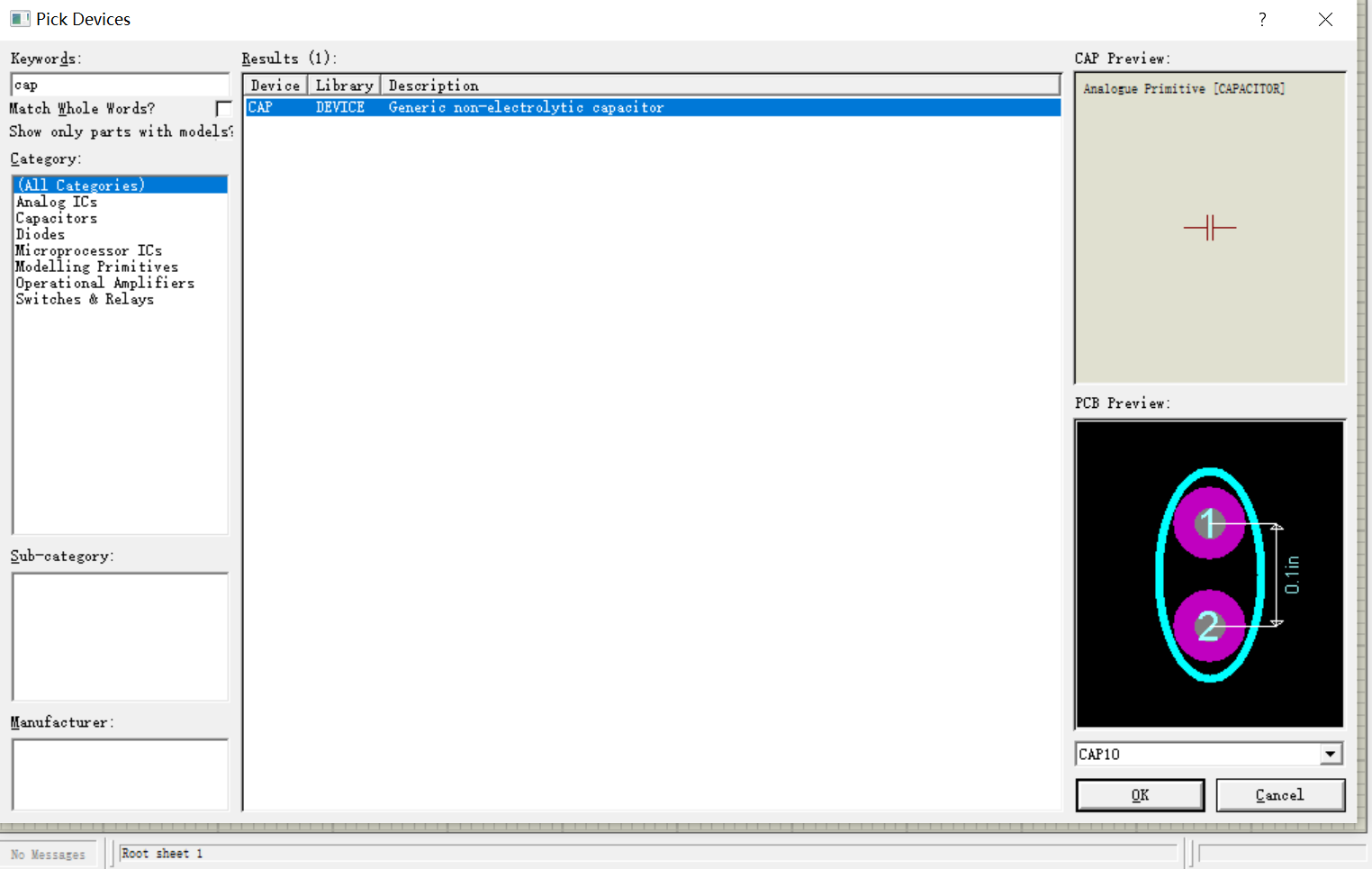

输入cap 选一个一个电容

第七步

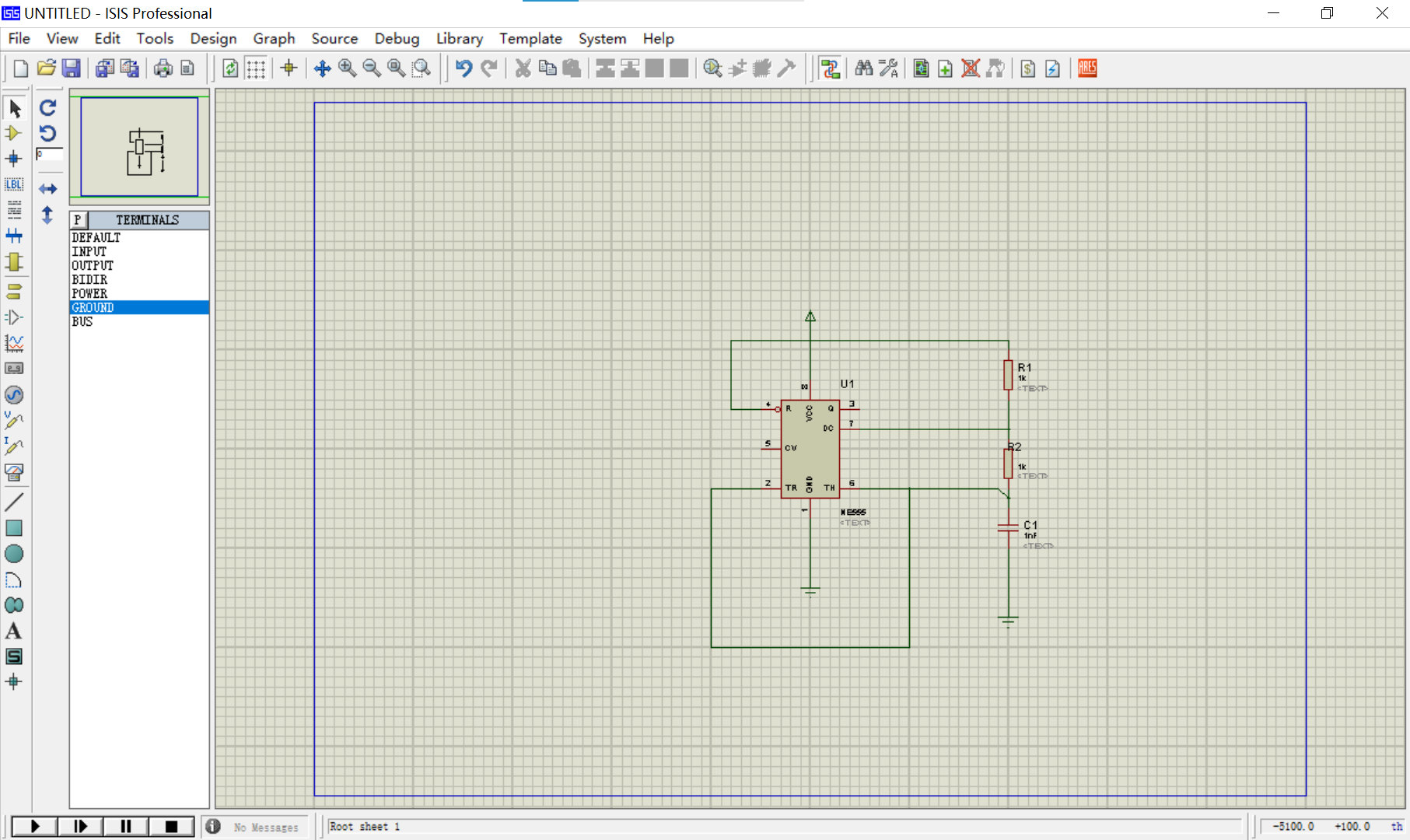

放置电源（power），和接地（ground）



第八步

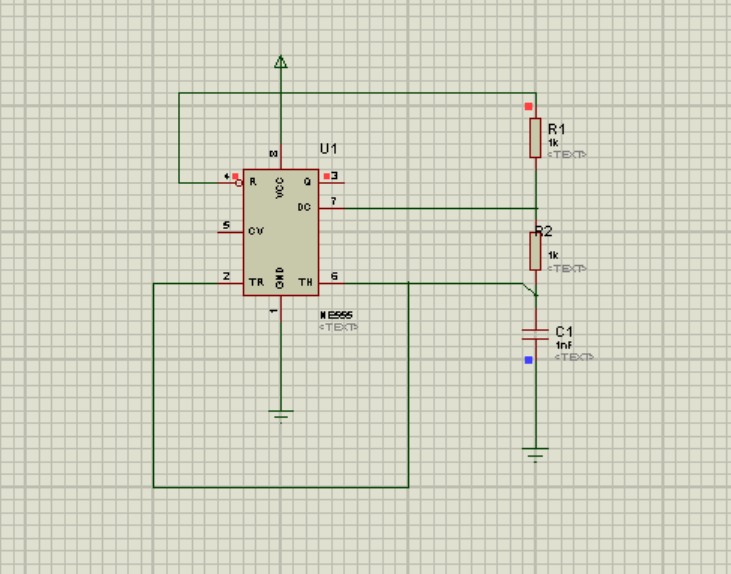

完成连线，先点击左上角的箭头，然后点击元器件两端的接口就可以实现连线。



第九步

点击仿真，左下角的三角形按钮即可得到如下图所示
