使用Arduino和超声波传感器实现简单测距

一、一个超声波传感器的使用

1.接线部分

我使用Arduino MEGA 2560为例给大家展示一下接线
Vcc---------------5v
Trig---------------D50
Echo-------------D51
Gnd--------------Gnd
如果你使用的是Arduino uno可以按照实际情况来改变Trig和Echo的接线，因为Arduino uno没有D50和D51。

2.代码部分

//一个超声波
#define Trig 50 //引脚Tring 连接 IO D50
#define Echo 51 //引脚Echo 连接 IO D51

float cm; //距离变量
float temp;

void setup()
{
    Serial.begin(9600);

    //定义引脚
    pinMode(Trig, OUTPUT);
    pinMode(Echo, INPUT);

    void ceju1();
}

void loop()
{
    ceju1();
}

void ceju1()
{
  //给Trig发送一个低高低的短时间脉冲,触发测距

    digitalWrite(Trig, LOW); //给Trig发送一个低电平

    delayMicroseconds(2); //等待 2微妙

    digitalWrite(Trig,HIGH); //给Trig发送一个高电平

    delayMicroseconds(10); //等待 10微妙

    digitalWrite(Trig, LOW); //给Trig发送一个低电平

    temp = float(pulseIn(Echo, HIGH)); //存储回波等待时间,

    //pulseIn函数会等待引脚变为HIGH,开始计算时间,再等待变为LOW并停止计时

    //返回脉冲的长度

    //声速是:340m/1s 换算成 34000cm / 1000000μs => 34 / 1000

    //因为发送到接收,实际是相同距离走了2回,所以要除以2

    //距离(厘米) = (回波时间 * (34 / 1000)) / 2

    //简化后的计算公式为 (回波时间 * 17)/ 1000

    cm = (temp * 17 )/1000; //把回波时间换算成cm

    Serial.print("Echo =");

    Serial.print(temp);//串口输出等待时间的原始数据

    Serial.print(" | | Distance = ");

    Serial.print(cm);//串口输出距离换算成cm的结果

    Serial.println("cm");

    delay(100);
}

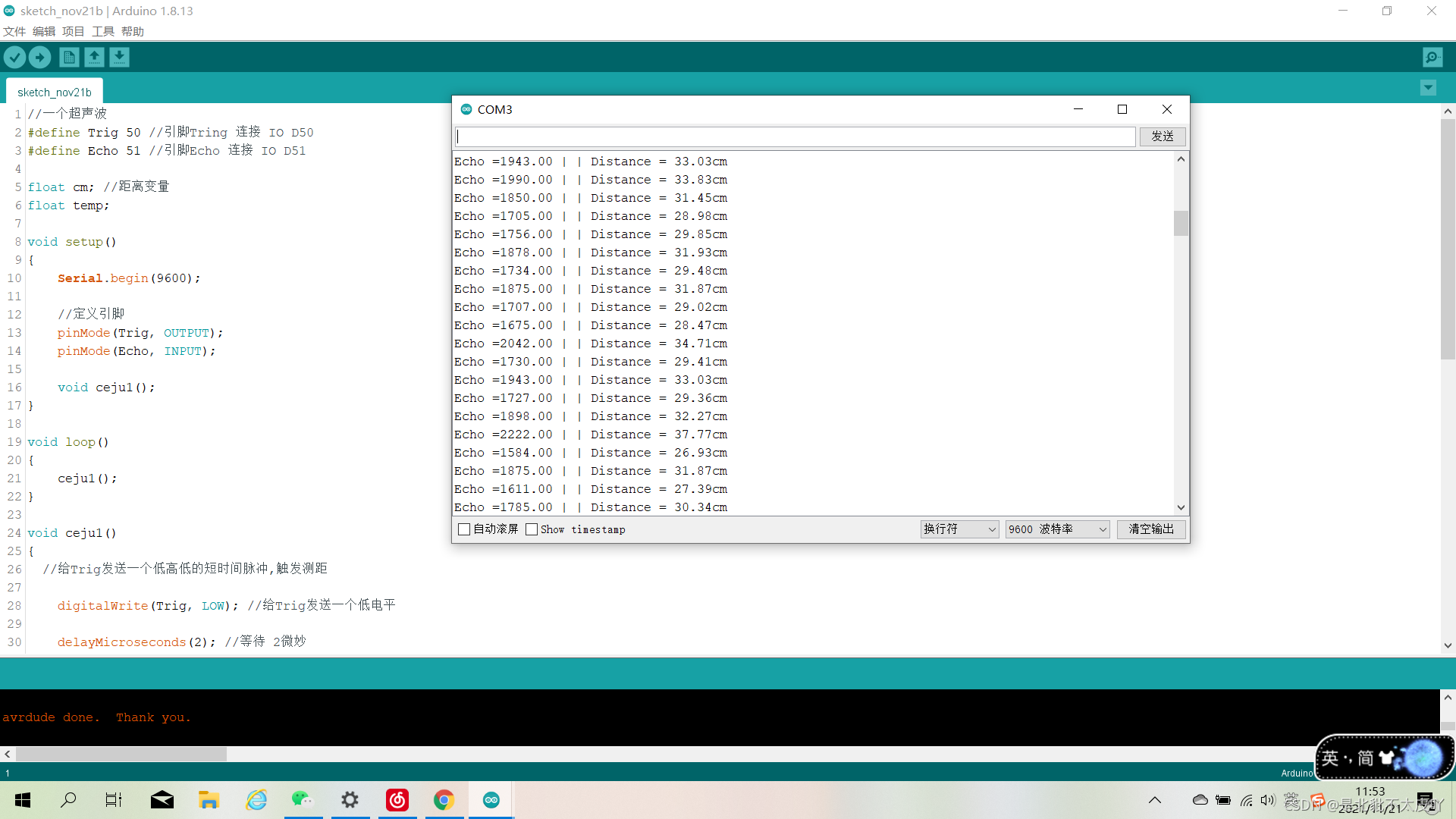

3.在串口看测到的数据

二、两个超声波传感器的使用

1.接线部分

我使用Arduino MEGA 2560为例给大家展示一下接线
Vcc---------------5v
Trig---------------D50
Echo-------------D51
Gnd--------------Gnd
Vcc---------------5v
Trig1--------------D52
Echo1------------D53
Gnd--------------Gnd
如果你使用的是Arduino uno可以按照实际情况来改变Trig和Echo的接线，因为Arduino uno没有D50、D51、
D52、D53。

2.代码部分

//两个超声波
#define Trig 50 //引脚Tring 连接 IO D50
#define Echo 51 //引脚Echo 连接 IO D51
#define Trig1 52 //引脚Tring 连接 IO D52
#define Echo1 53 //引脚Echo 连接 IO D53

float cm; //距离变量
float temp;
float cm1; //距离变量
float temp1;

void setup() {

Serial.begin(9600);

//定义引脚
pinMode(Trig, OUTPUT);
pinMode(Echo, INPUT);
pinMode(Trig1, OUTPUT);
pinMode(Echo1, INPUT);

void ceju1();
void ceju2();

}

void loop()
{
    ceju1();
    ceju2();
}

void ceju1()
{
  //给Trig发送一个低高低的短时间脉冲,触发测距

    digitalWrite(Trig, LOW); //给Trig发送一个低电平

    delayMicroseconds(2); //等待 2微妙

    digitalWrite(Trig,HIGH); //给Trig发送一个高电平

    delayMicroseconds(10); //等待 10微妙

    digitalWrite(Trig, LOW); //给Trig发送一个低电平

    temp = float(pulseIn(Echo, HIGH)); //存储回波等待时间,

    //pulseIn函数会等待引脚变为HIGH,开始计算时间,再等待变为LOW并停止计时

    //返回脉冲的长度

    //声速是:340m/1s 换算成 34000cm / 1000000μs => 34 / 1000

    //因为发送到接收,实际是相同距离走了2回,所以要除以2

    //距离(厘米) = (回波时间 * (34 / 1000)) / 2

    //简化后的计算公式为 (回波时间 * 17)/ 1000

    cm = (temp * 17 )/1000; //把回波时间换算成cm

    Serial.print("Echo =");

    Serial.print(temp);//串口输出等待时间的原始数据

    Serial.print(" | | Distance = ");

    Serial.print(cm);//串口输出距离换算成cm的结果

    Serial.println("cm");

    delay(100);
}
void ceju2()
{
  //给Trig发送一个低高低的短时间脉冲,触发测距

    digitalWrite(Trig1, LOW); //给Trig发送一个低电平

    delayMicroseconds(2); //等待 2微妙

    digitalWrite(Trig1,HIGH); //给Trig发送一个高电平

    delayMicroseconds(10); //等待 10微妙

    digitalWrite(Trig1, LOW); //给Trig发送一个低电平

    temp1 = float(pulseIn(Echo1, HIGH)); //存储回波等待时间,

    //pulseIn函数会等待引脚变为HIGH,开始计算时间,再等待变为LOW并停止计时

    //返回脉冲的长度

    //声速是:340m/1s 换算成 34000cm / 1000000μs => 34 / 1000

    //因为发送到接收,实际是相同距离走了2回,所以要除以2

    //距离(厘米) = (回波时间 * (34 / 1000)) / 2

    //简化后的计算公式为 (回波时间 * 17)/ 1000

    cm1 = (temp1 * 17 )/1000; //把回波时间换算成cm

    Serial.print("Echo1 =");

    Serial.print(temp1);//串口输出等待时间的原始数据

    Serial.print(" | | Distance = ");

    Serial.print(cm1);//串口输出距离换算成cm的结果

    Serial.println("cm");

    delay(100);
}

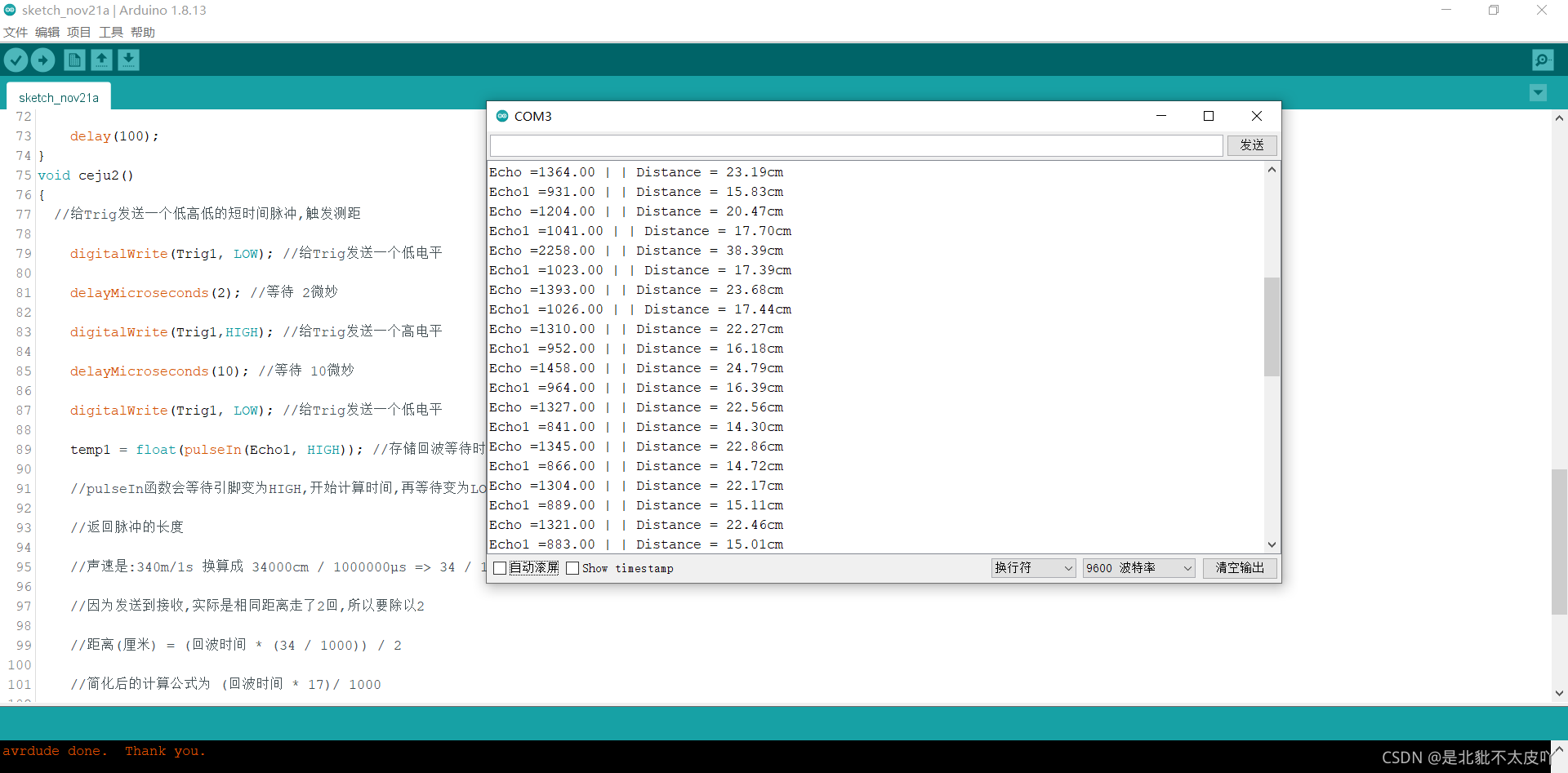

3.在串口看测到的数据

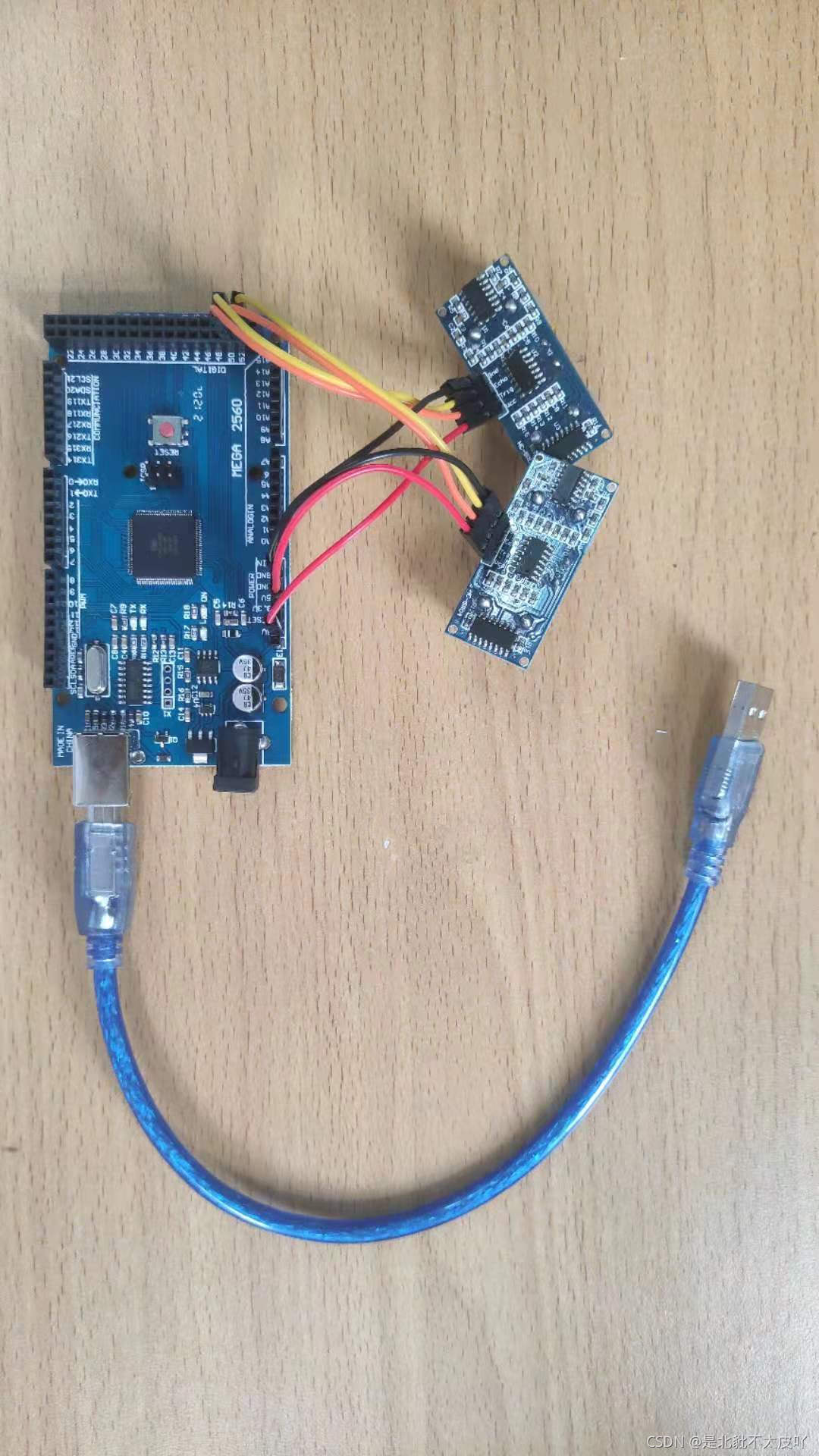

4.实物图连接
