一、材料准备与接线

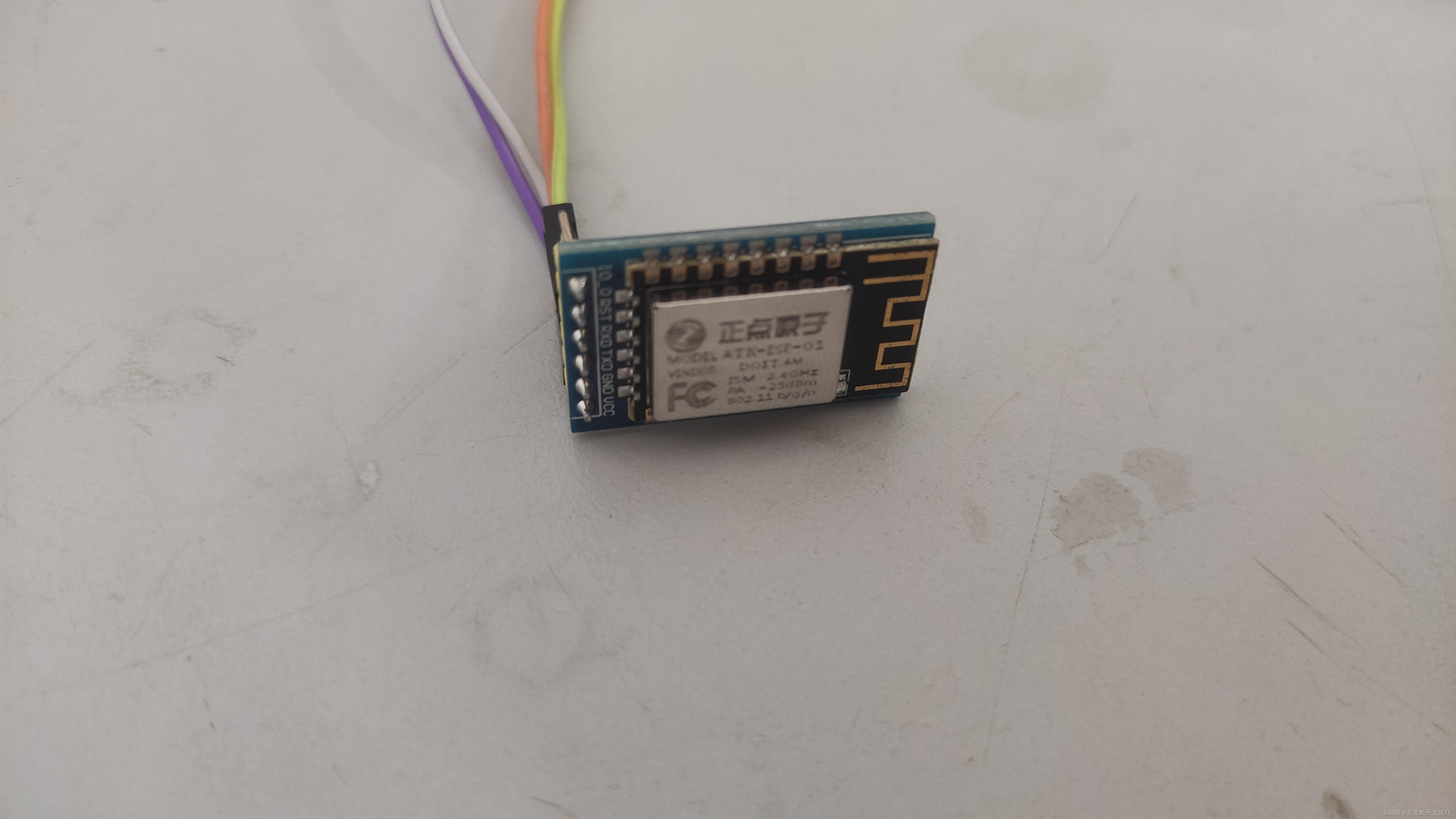

ESP8266一个什么品牌都可，这里我使用的是正点原子的
在这里插入图片描述
还有一个USB转TTL
在这里插入图片描述连线的话
ESP8266----------------USB转TTL
RXD----------------------TXD
TXD-----------------------RXD
GND----------------------GND
VCC----------------------3.3或5V

二、基础指令

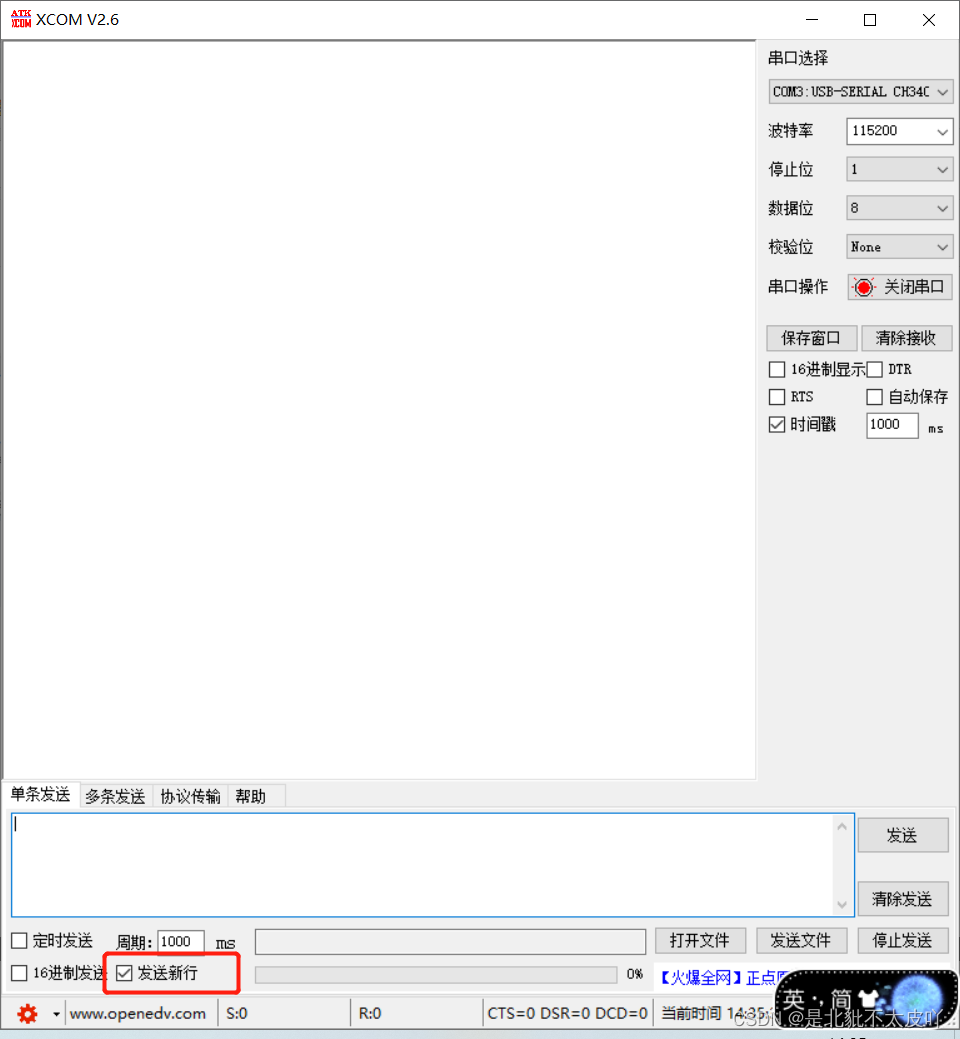

测试使用的是XCOM,有需要的在评论区留言

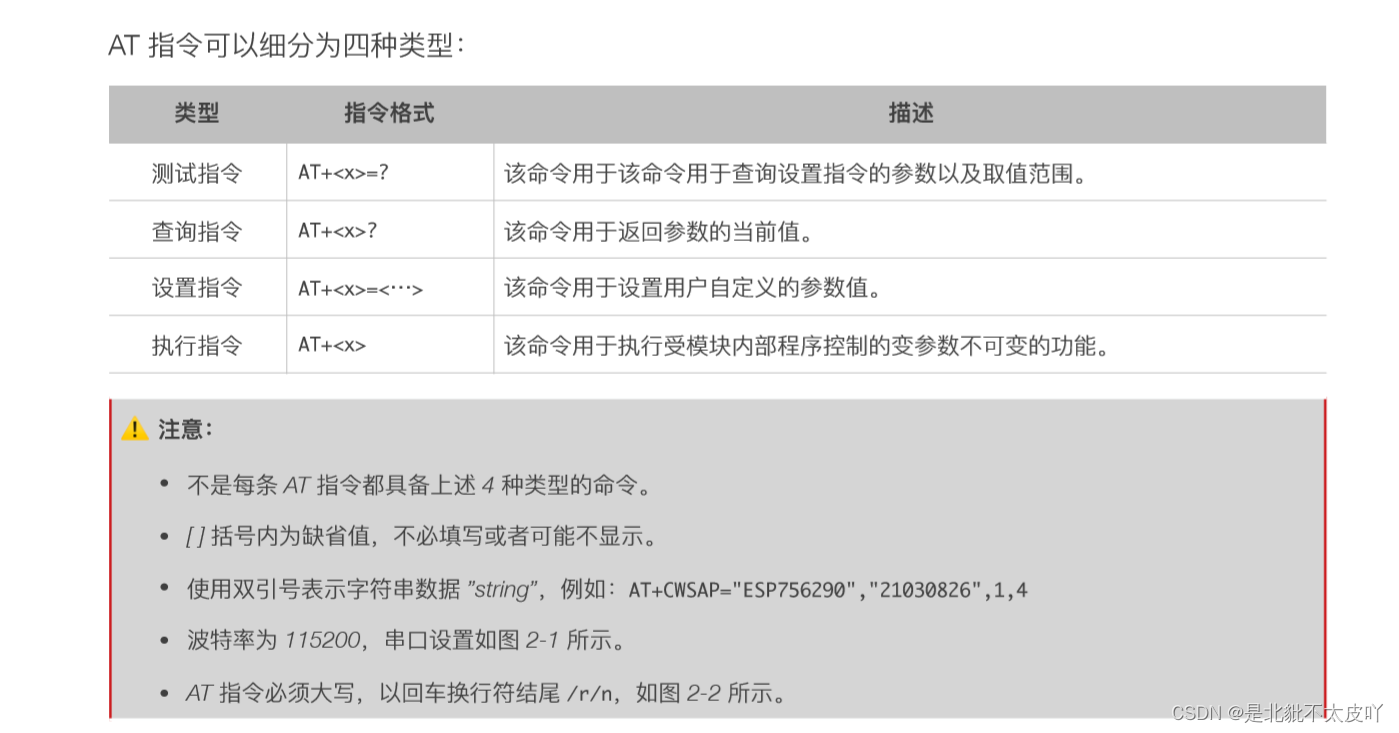

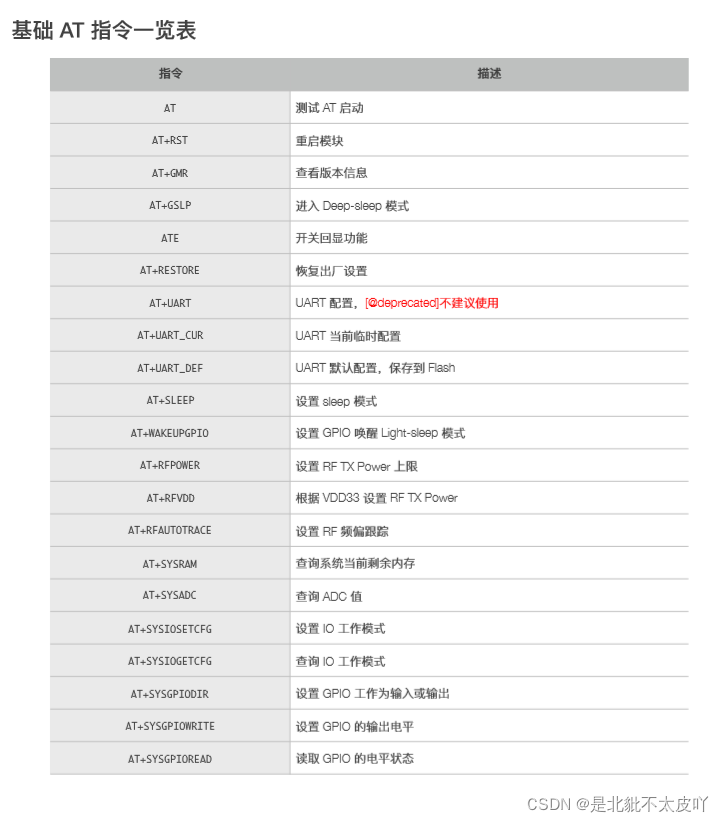

1.基础指令介绍

在这里插入图片描述

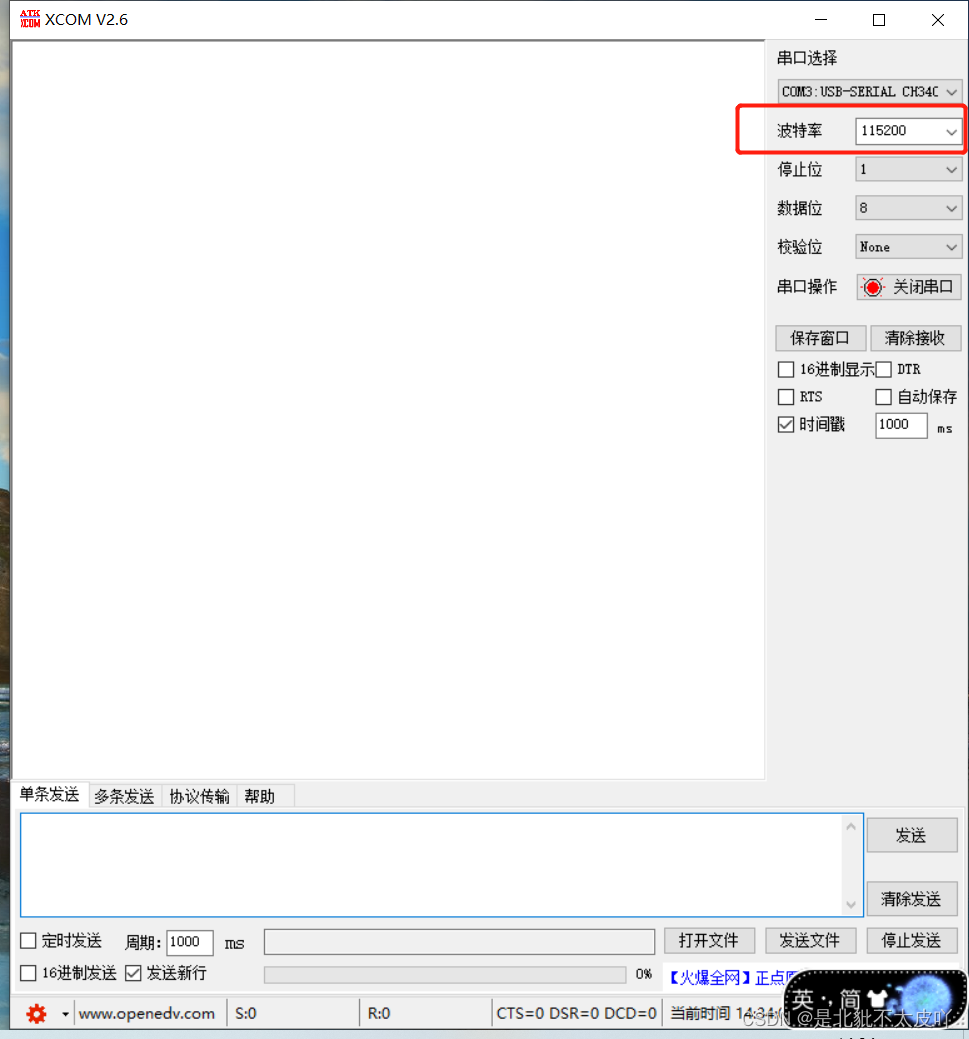

图2-1
在这里插入图片描述
图2-2
在这里插入图片描述
在这里插入图片描述

2.基础指令应用

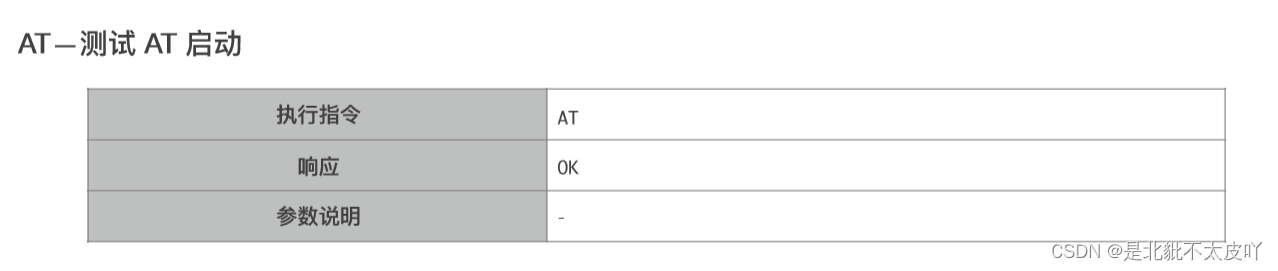

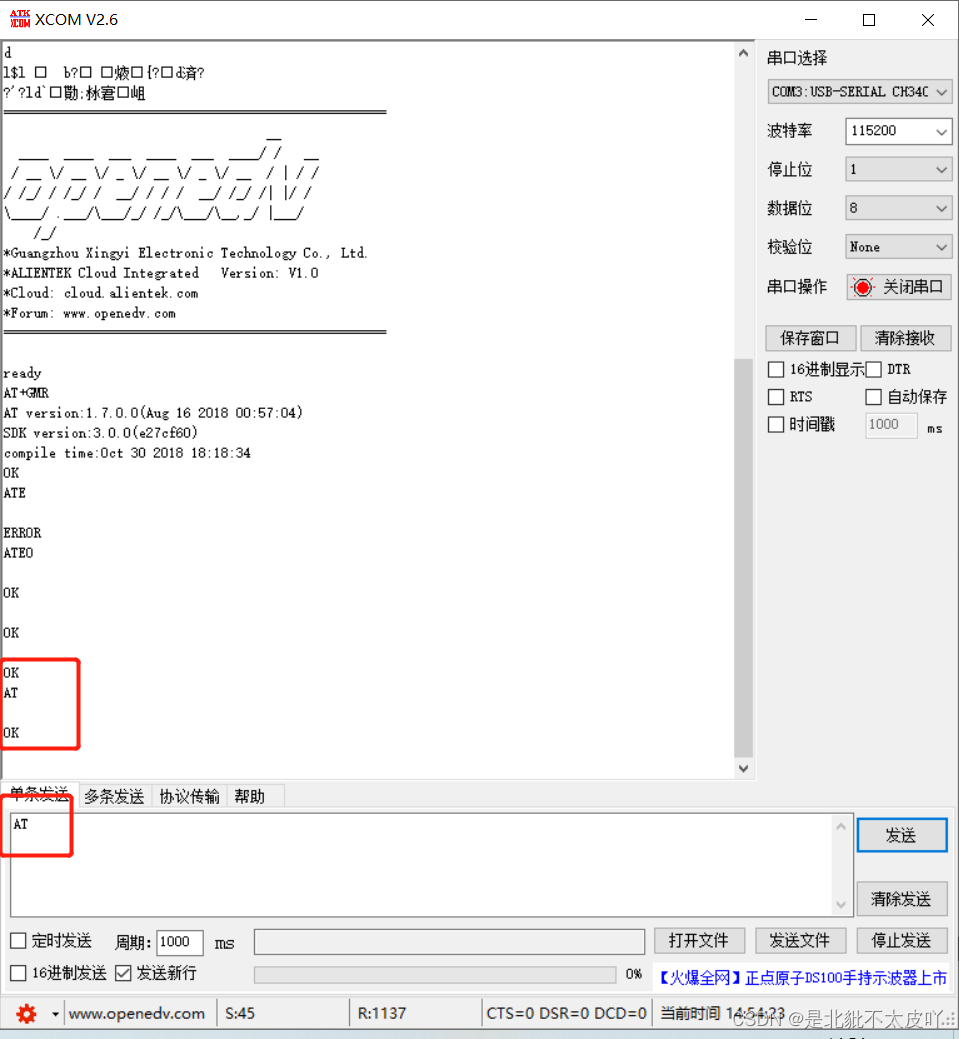

测试AT启动

在这里插入图片描述
在这里插入图片描述

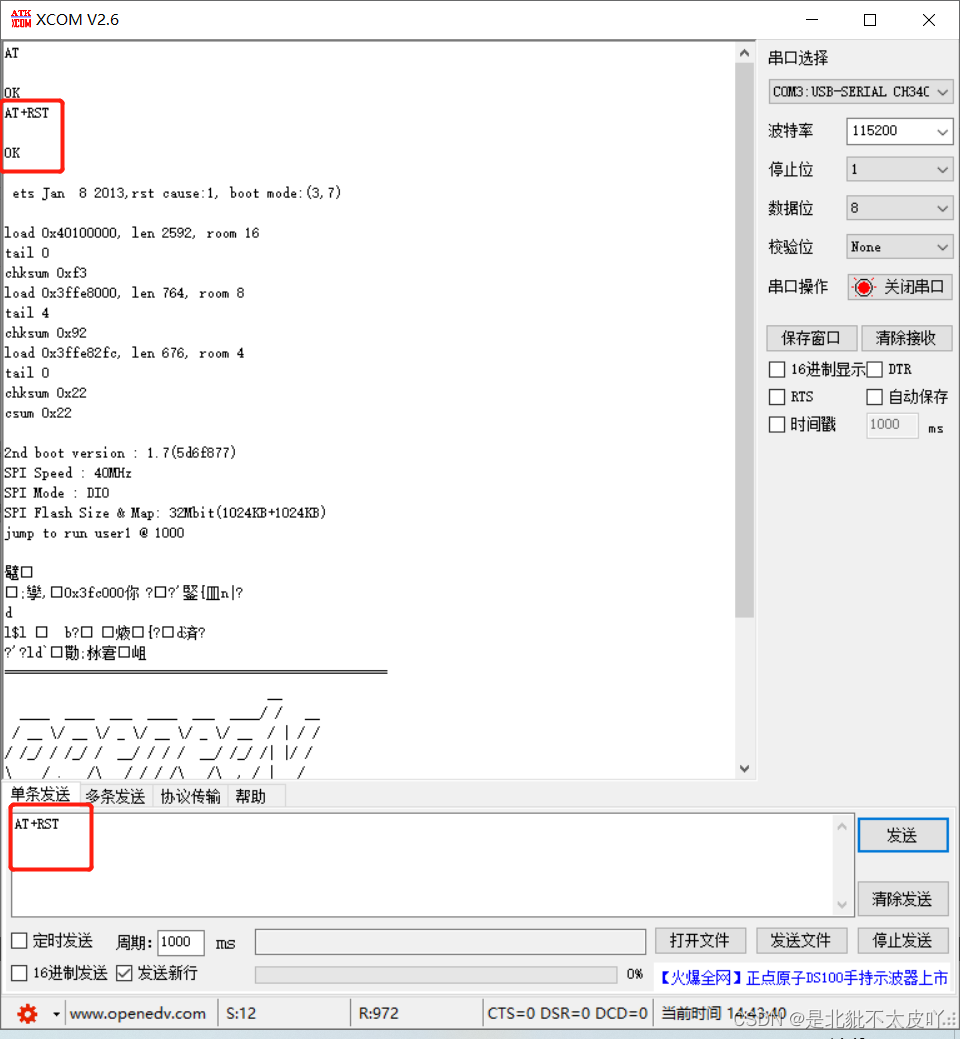

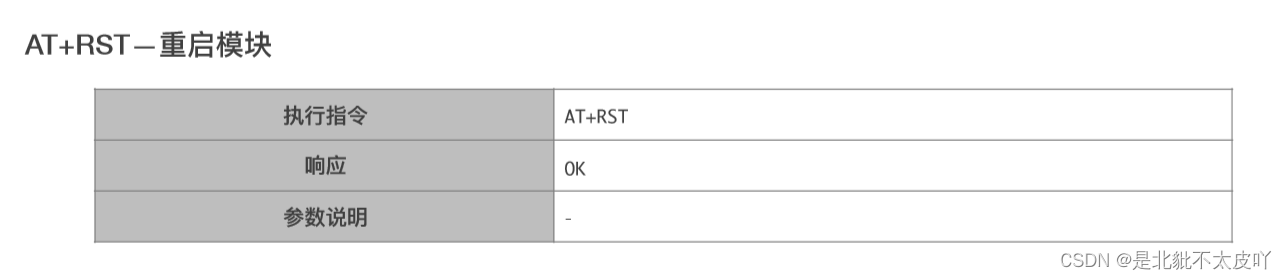

重启模块

在这里插入图片描述
在这里插入图片描述

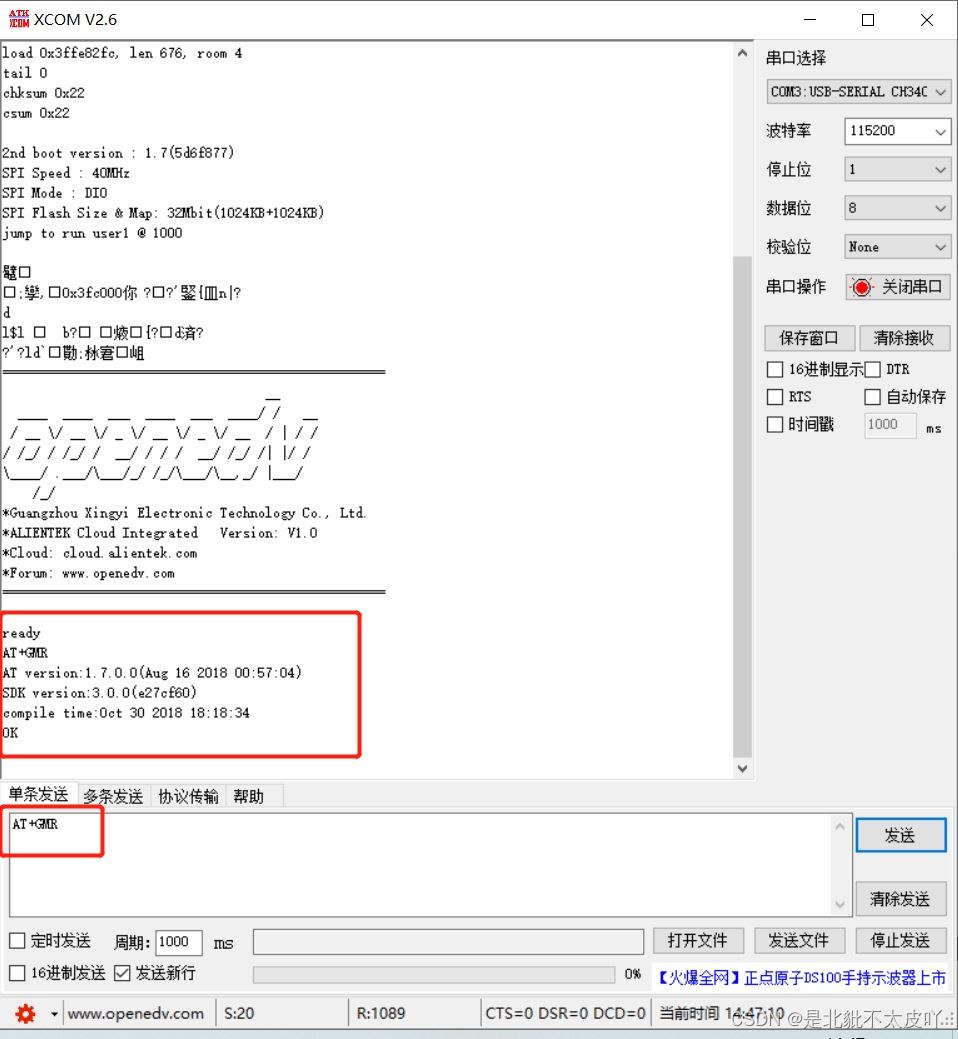

查询版本号

在这里插入图片描述
在这里插入图片描述

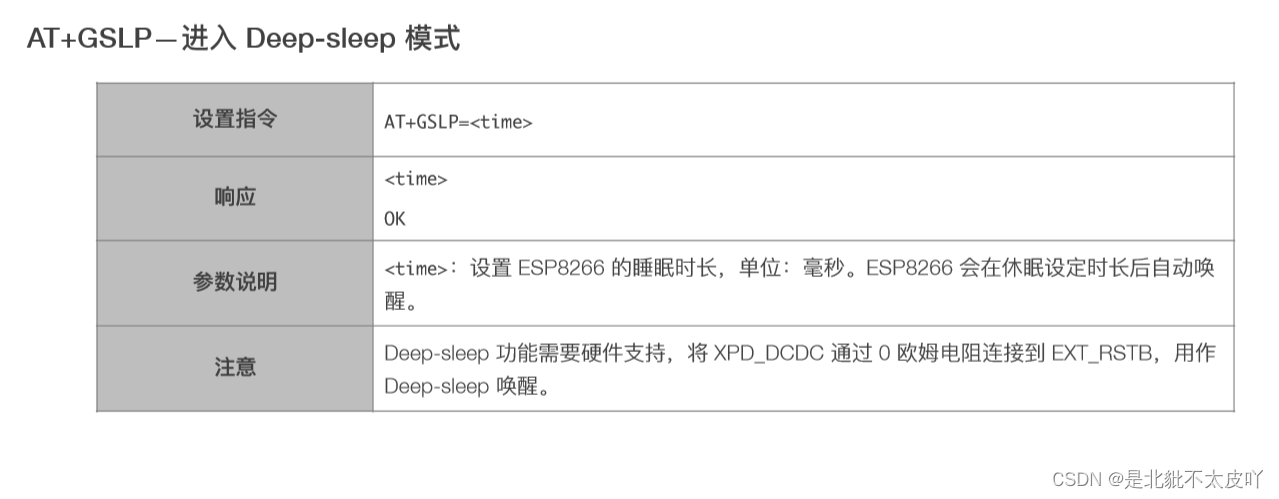

进入Deep-sleep模式

在这里插入图片描述

开关回显功能

在这里插入图片描述

先发一个ATE0关闭回显，再发指令就没有回显了
在这里插入图片描述
先发一个ATE1打开回显，再发指令就有回显了
在这里插入图片描述

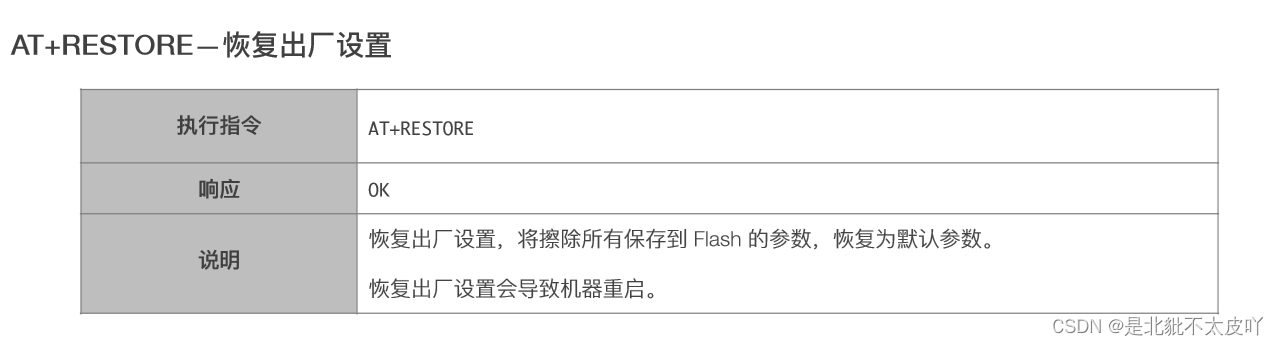

恢复出厂设置

在这里插入图片描述

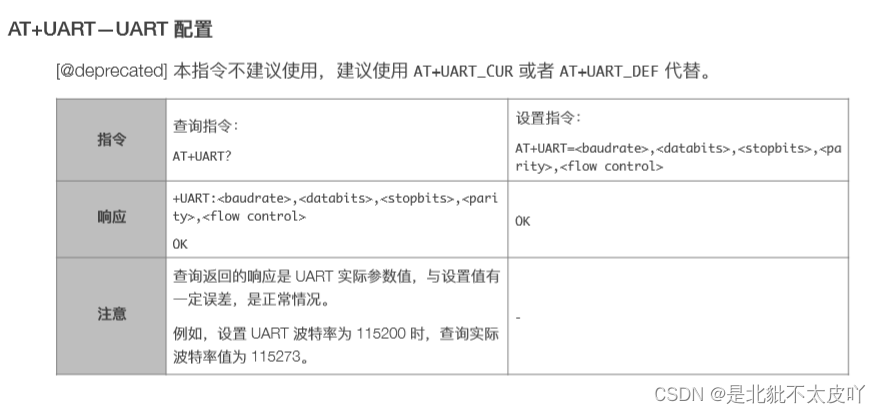

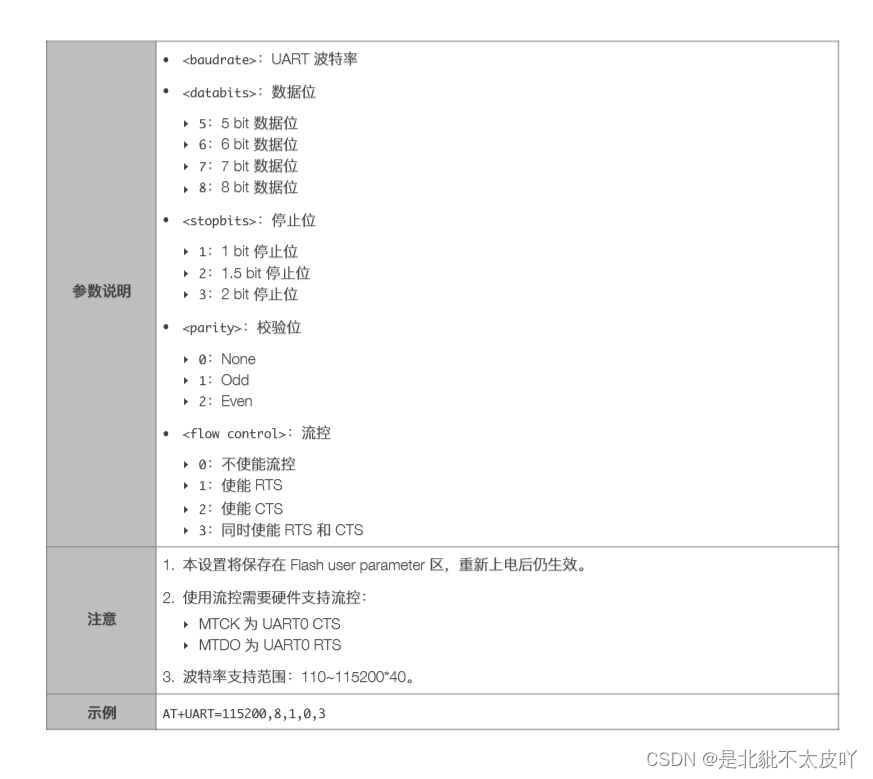

串口配置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

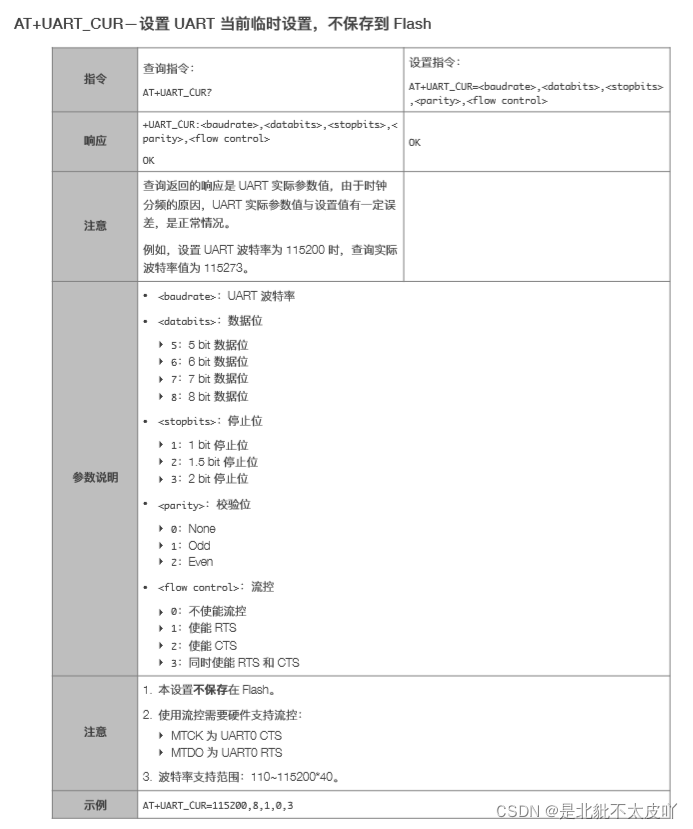

设置USRT当前临时设置，不保存到Flash

在这里插入图片描述

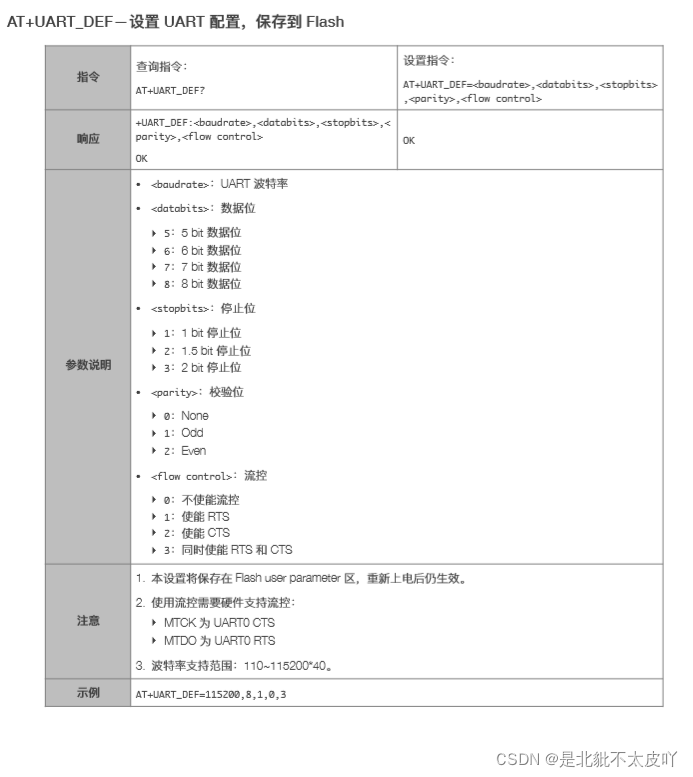

设置UART配置，保存到Flash

在这里插入图片描述

设置sleep模式

在这里插入图片描述

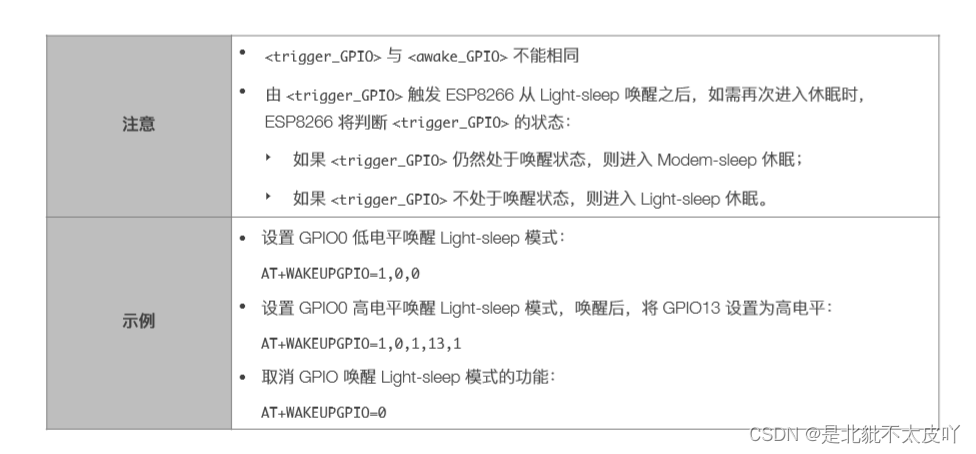

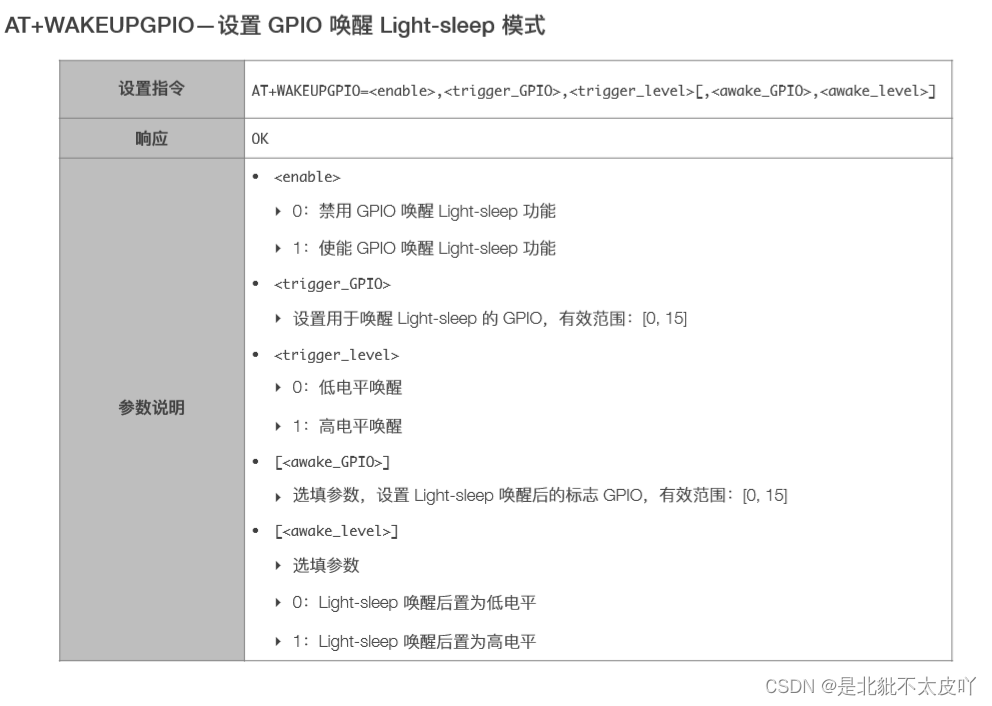

设置GPIO唤醒Light-sleep模式

在这里插入图片描述
在这里插入图片描述

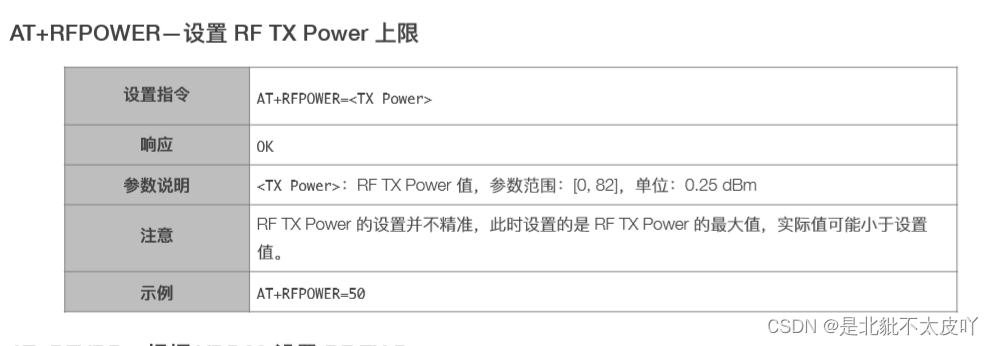

设置RF TXPower上限

在这里插入图片描述

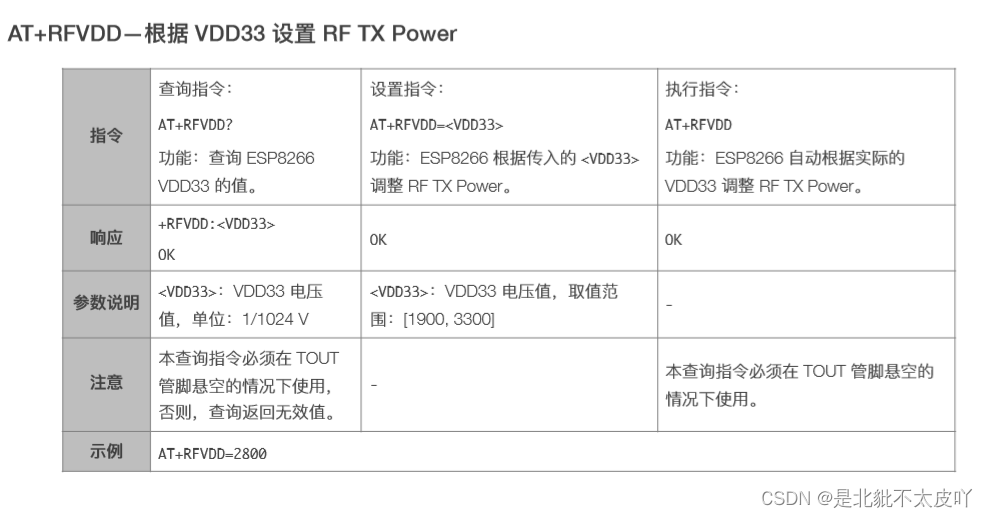

根据VDD33设置RF TX Power

在这里插入图片描述

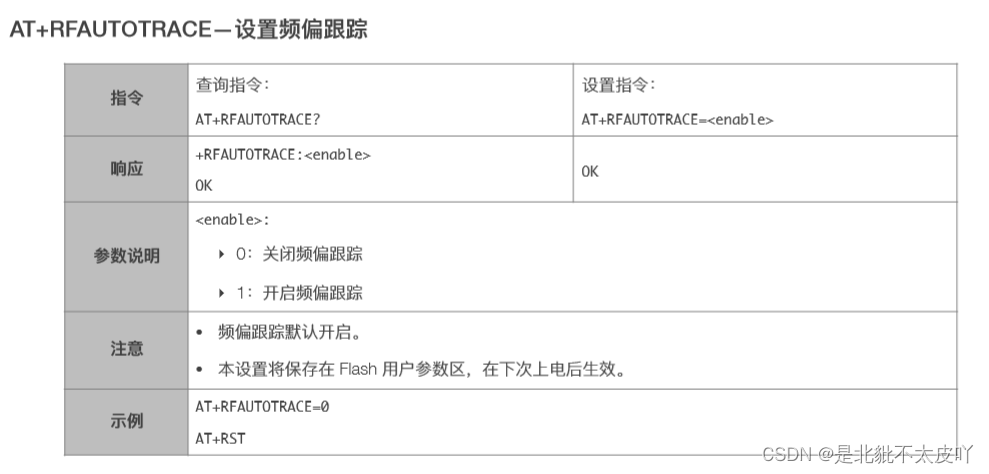

设置频偏跟踪

在这里插入图片描述

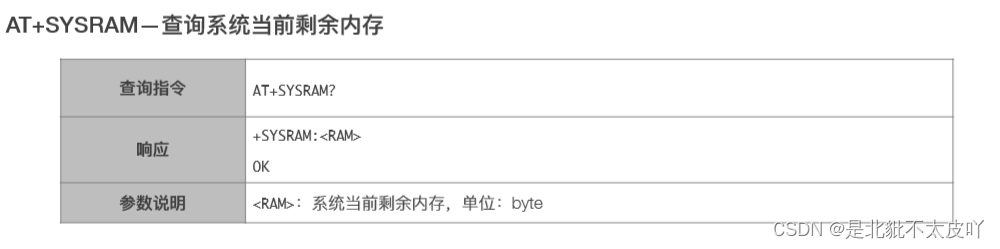

查询系统当前剩余内存

在这里插入图片描述

查询ADC值

在这里插入图片描述

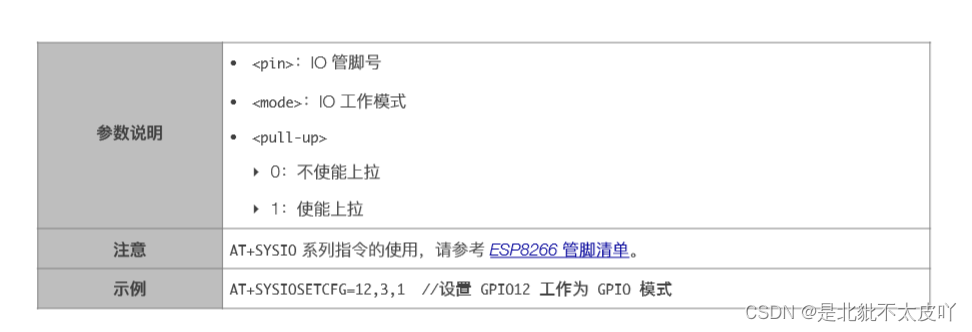

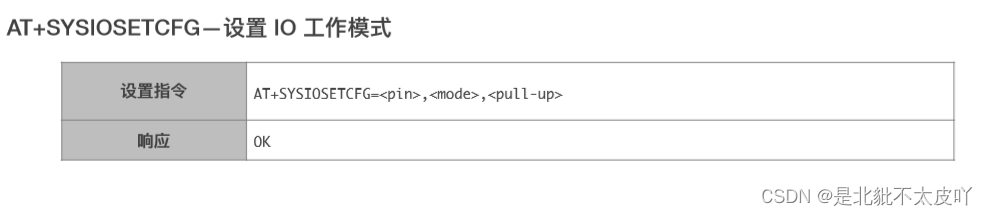

设置IO工作模式

在这里插入图片描述
在这里插入图片描述

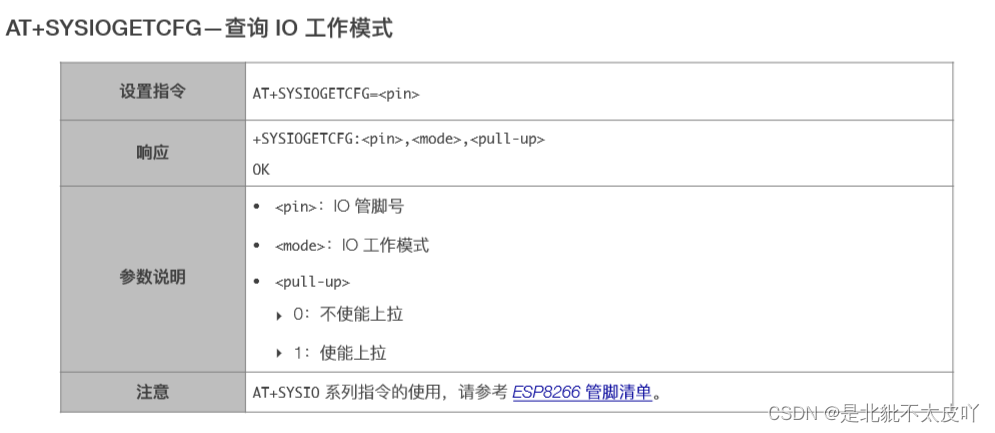

查询IO工作模式

在这里插入图片描述

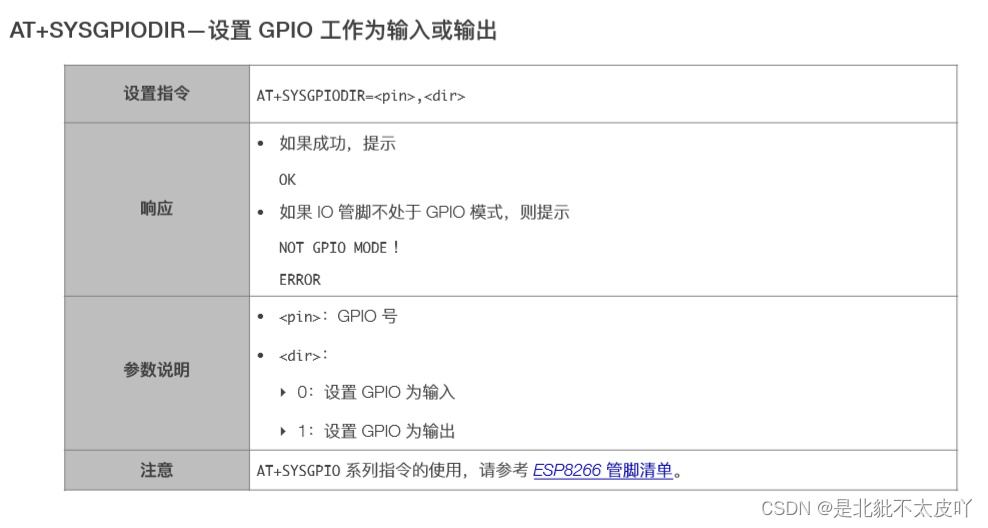

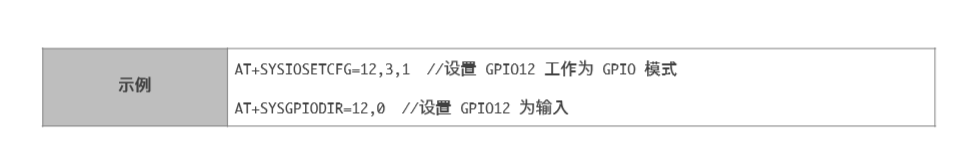

设置GPIO工作为输入或输出

在这里插入图片描述
在这里插入图片描述

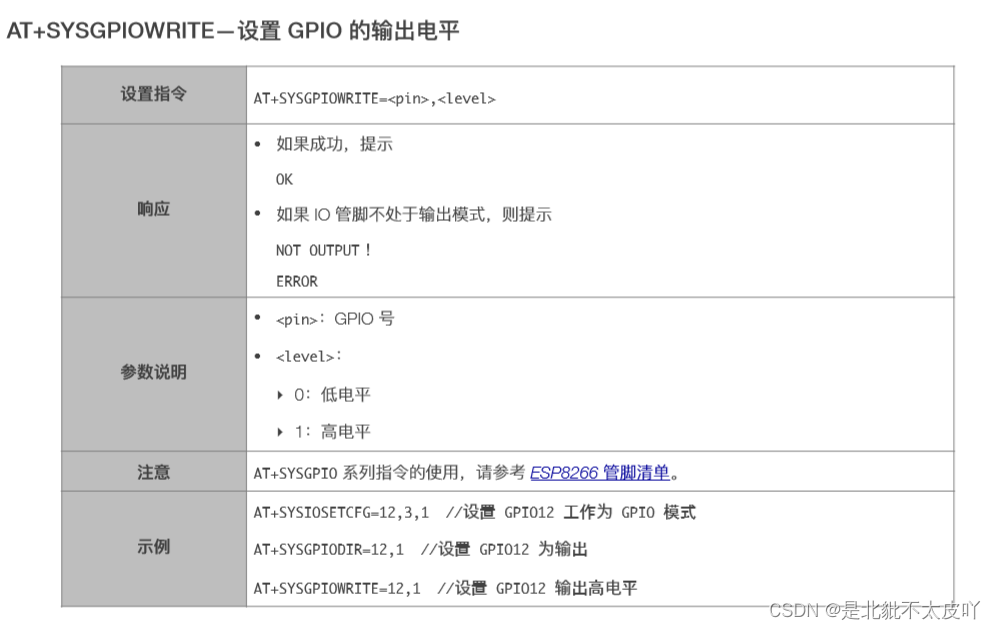

设置GPIO的输出电平

在这里插入图片描述

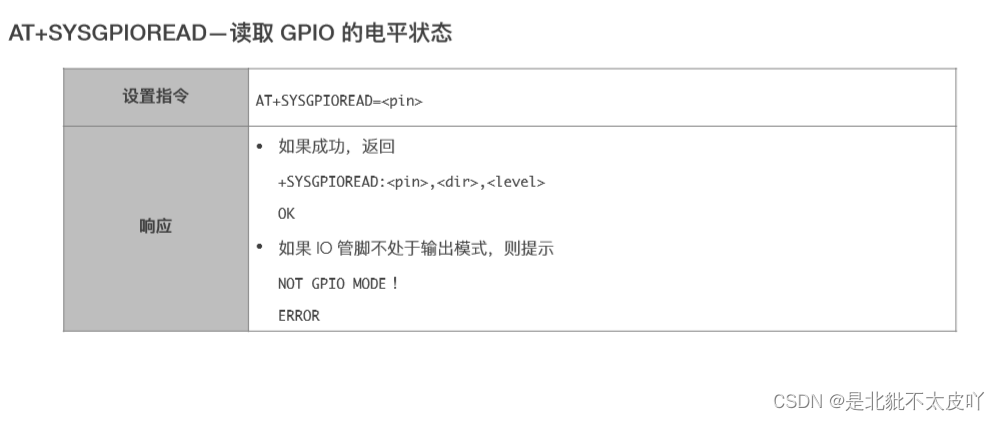

读取GPIO的电平状态

在这里插入图片描述
在这里插入图片描述
