三菱变频器E.THT 和E.THM失效防止(过电流)、电机过负载跳闸(电子过热保护)说明

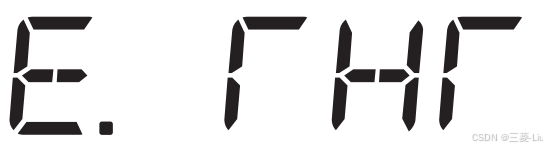

E、THT

名称：失效防止(过电流)
内容：如果电流超过额定输出电流的 150%，而未到过电流路闸(E.0C[])时，为保护输出品体管，使反时限性电子过热保护动作并停止变频器输出。(过负载承受能力150%60s)
检查要点：

1、加减速时间是否过短。
2、转矩提升的设定值是否过大(过小)。
3、适用负载选择的设定是否与设备的负载特性相符。
4、电机是否在过负载状态下使用。
5、PLG接线和规格(PLG电源、分辨率、差动/互补)正确吗?另外，电机的接线(U、V、W)正确吗?(矢量控制时)

措施：·

1、延长加减速时间。
2、调整转矩提升的设定值。
3、根据设备的负载特性进行适用负载选择的设定。
4、减轻负载。
5、确认 PLG 和电机的接线、规格。实施与PLG和电机规格相符的设定。(矢量控制时)

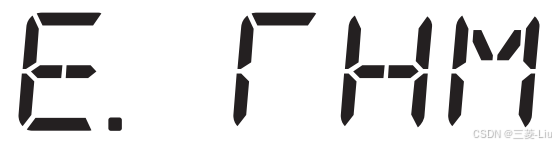

E、THM

名称：电机过负载跳闸(电子过热保护)​​​​​​​
内容：

        变频器内装有的电子过热保护在超负载或低速运行过程中检测到因冷却能力下降而造成的电机过热，达到Pr.9电子过热保护 设定值的85% 时，处于预兆警报(TH 显示)状态，达到规定值的话，保护回路动作，停止变频器的输出。带多极电机等特殊的电机或多台电机运行时，电子过热保护不能保护电机，所以请在变频器输出端设置热敏继电器。
检查要点：

1、电机是否在过负载状态下使用。

2、电机选择的参数Pr.71 适用电机 的设定是否正确

3、失速防止动作的设定是否正确。

措施：·

1、减轻负载。
2、恒转矩电机时把 Pr.71 适用电机 设定为恒转矩电机。

3、正确设定失速防止动作适用电机。
