为了提高减速时的制动能力而要连接制动单元(FR-BU2(H))时,请按下图所示连接。

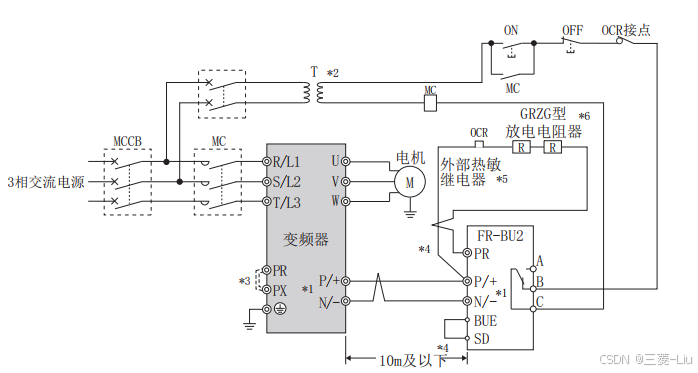

◆与 GRZG 型放电电阻器连接的示例
*1、将变频器的端子(P/+、N/-)与制动单元(FR-BU2)上的相同名称的端子进行连接。(如果连接错误会导致变频器及制动单元损坏)
*2、电源为 400V 级时请设置一个降压变压器。
*3、FR-A820-00490(7.5K)及以下、FR-A840-00250(7.5K)及以下的变频器在使用 FR-BU2 时,必须拆除端子PR-PX间的短路片。
*4、变频器制动单元(FR-BU2)放电电阻器的接线距离各为5m及以下。如果使用绞线时也要在 10m 及以下。
*5、为了防止放电电阻过热,建议设置外部热敏继电器。
*6、放电电阻器的连接方法请参照 FR-BU2 的使用手册。

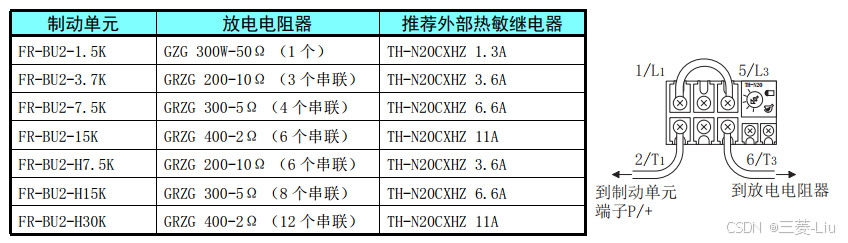

推荐外部热敏继电器
NOTE :
1、使用 GRZG 型放电电阻时,请将FR-BU2的Pr.0 制动器模式选择设定为“1
2、除连接直流电抗器(FR-HEL)外,请勿拆下端子P/+-P1间的短路片。

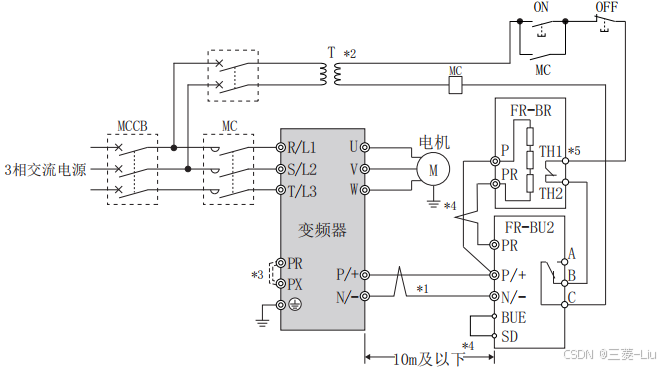

连接 FR-BR-(H)电阻单元的示例
*1、将变频器的端子(P/+、N/-)与制动单元(FR-BU2)上的相同名称的端子进行连接。(如果连接错误会导致变频器及制动单元损坏)
*2、电源为 400V 级时请设置一个降压变压器。
*3、FR-A820-00490(7.5K)及以下、FR-A840-00250(7.5K)及以下的变频器在使用 FR-BU2 时,必须拆除端子PR-PX 间的短路片。
*4、变频器-制动单元(FR-BU2)阻抗器单元(FR-BR)之间的接线距离应在5m及以内。如果使用纹线时也要在 10m 及以下。容。
*5、正常时:TH1-TH2间…闭合,异常时:TH1-TH2间…开放
NOTE
除连接直流电抗器(FR-HEL)外,请勿拆下端子P/+-P1间的短路片。

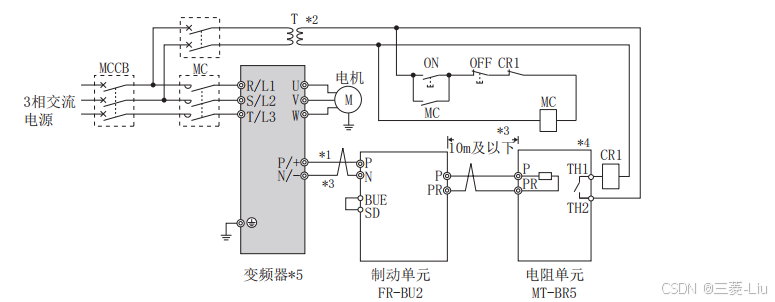

连接 MT-BR5 电阻单元的示例
正确连接后,请设定 Pr.30 再生功能选择 =“1”、Pr.70 特殊再生制动使用率 =“0”(初始值)。此外,请将制动单元 FR-BU2 的Pr.0 制动模式选择设定为“2”
*1、将变频器的端子(P/+、N/-)与制动单元(FR-BU2)上的相同名称的端子进行连接。(如果连接错误会导致变频器及制动单元损坏)*
*2、电源为 400V 级时请设置一个降压变压器。
*3、变频器+制动单元(FR-BU2)阻抗器单元(MT-BR5)之间的接线距离应在 5m及以内。如果使用纹线时也要在 10m 及以下。
*4、
正常时:TH1-TH2间…闭合,异常时:TH1-TH2间…开放
*5、不能连接在 MT-BU5 型制动单元上所使用的CN8连接器。
NOTE:
·将Pr.30 再生功能选择设定为“1”、Pr.70 特殊再生制动使用率设定为“0%(初始值)”(参照第 571 页)时,将不会发生oL(失速防止(过电压))。
