三菱伺服再生选件说明、参数说明

组合和再生功率
表中的功率数值是由电阻产生的再生功率，而不是额定功率。

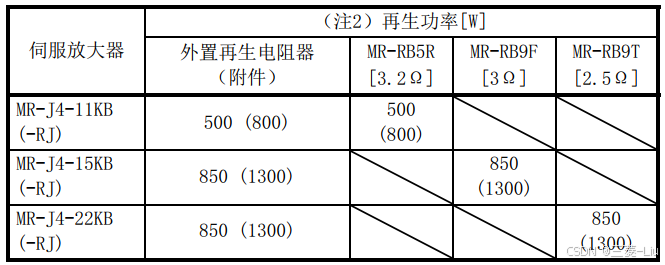

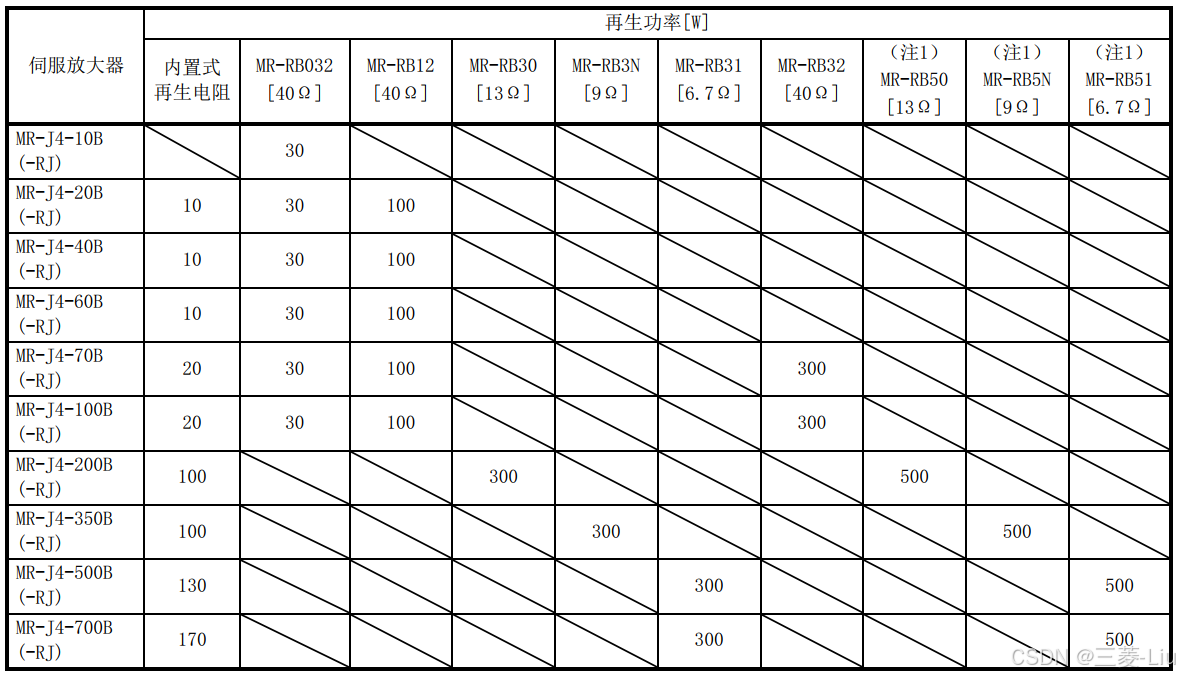

(1)200V级

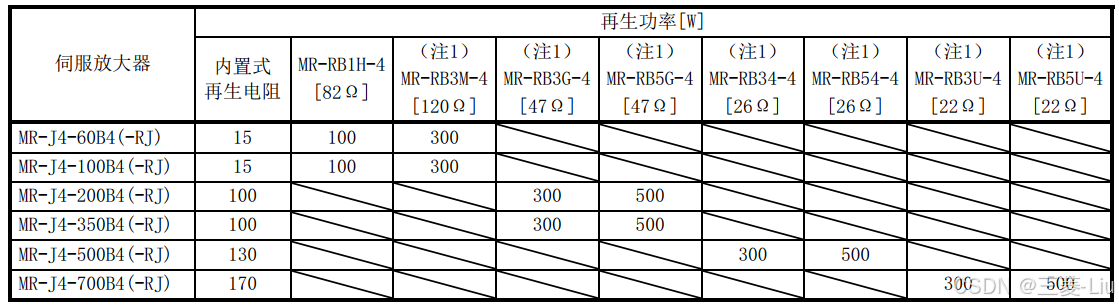

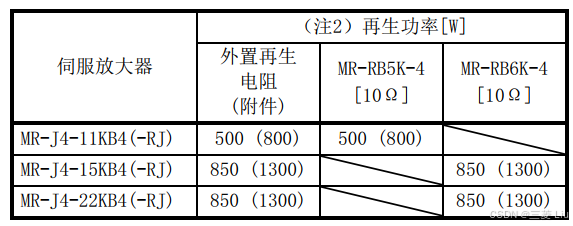

(2)400V级



参数的设定

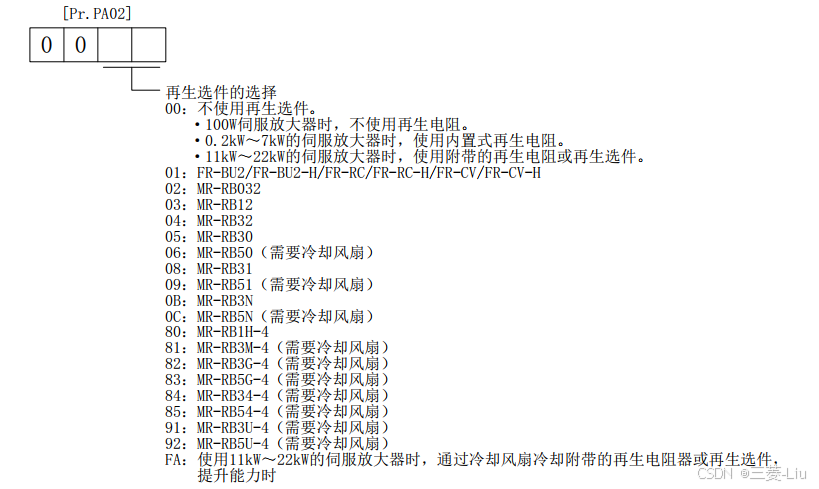

根据使用的再生选件，设定[Pr.PA02]。

再生选件的连接

       再生选件可能会因为环境温度的改变而上升至100℃以上的温度。配置时请充分考虑到散热、安装位置及使用电线等。接线使用的电线请使用难燃的电线，或进行阻燃处理，不要接触再生选件本体。与伺服放大器的连接请务必使用双绞线，电线的长度在5m以下。

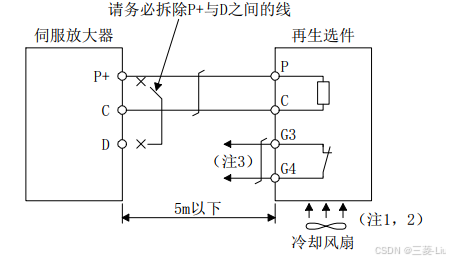

(1)MR-J4-500B(-RJ)以下及MR-J4-350B4(-RJ)以下请务必拆除P+与D之间的接线，在P+与C之间安装再生选件。G3及G4端子为过热保护传感器。再生选件异常过热时，G3与G4之间呈开放状态。

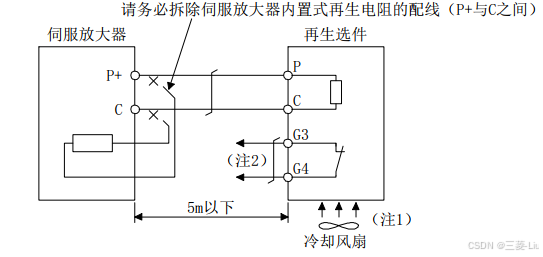

 (2)MR-J4-500B4(-RJ)、MR-J4-700B(-RJ)及MR-J4-700B4(-RJ)请务必拆除伺服放大器内置式再生电阻的接线(P+与C之间)，然后在P+与C之间安装再生选件。G3及G4端子为过热保护传感器。再生选件异常过热时，G3与G4之间呈开放状态。
