实验四基于FPGA的数字电子钟设计

实验任务：基于FPGA实验平台完成数字电子钟的设计与调试；

基本功能：能实现秒、分钟、小时的计数，计数结果清晰稳定的显示在6位数码管上。

模块设计

一、经过实验一到三，我们已经设计完成了以下模块的设计（如果有不明白的同学可以看看我专栏的前面的三篇文章哦）

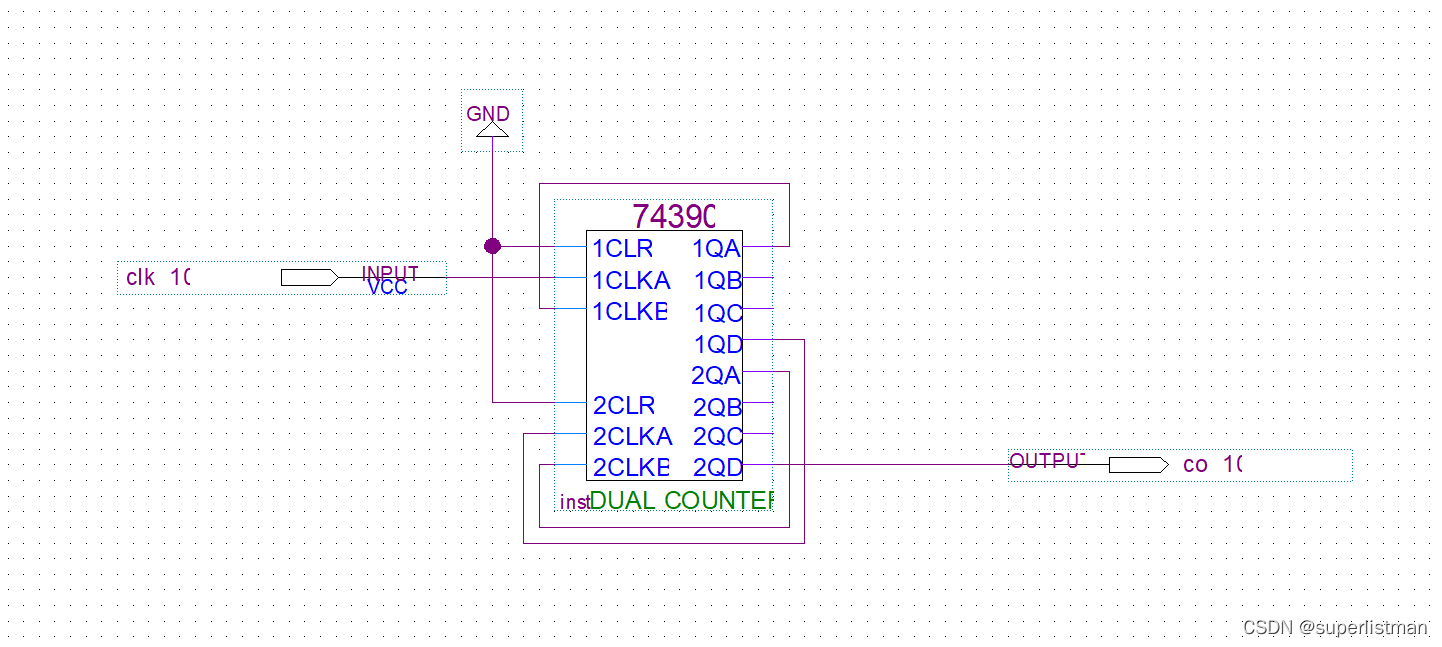

1、模100计数器m100

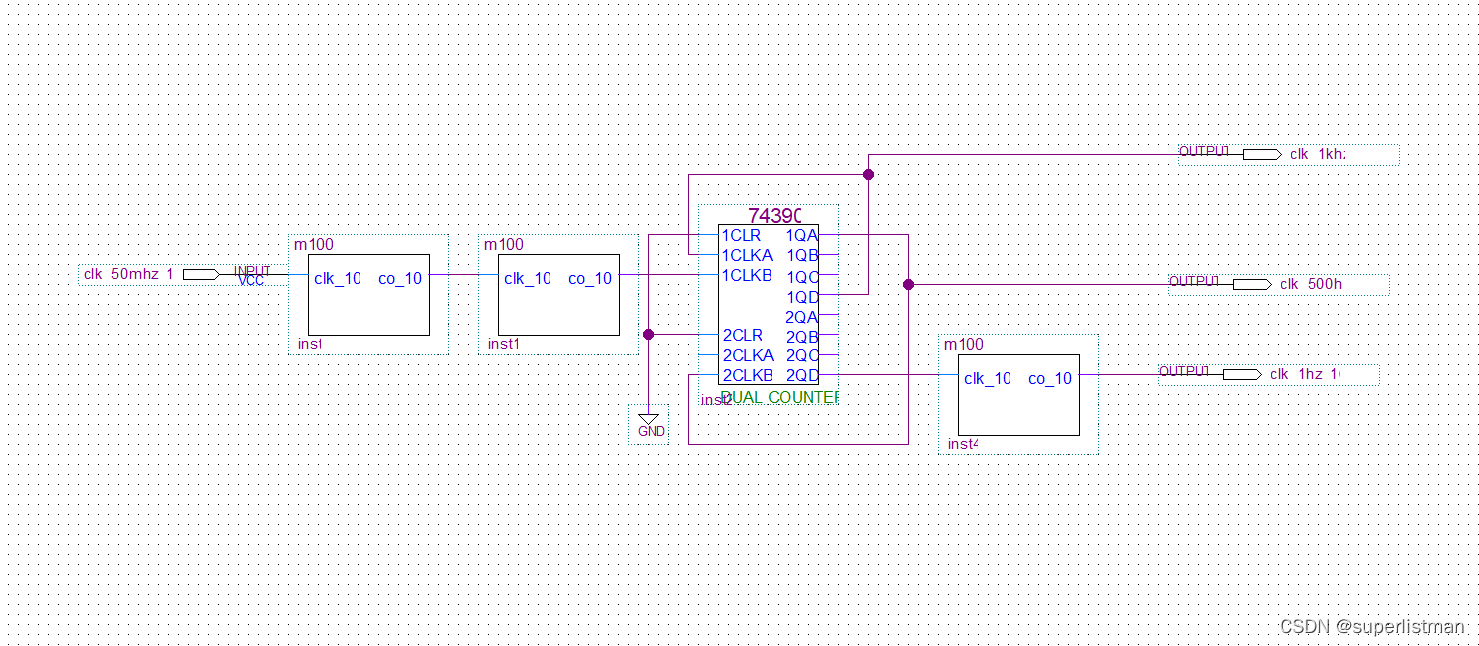

2、分频器fre_div

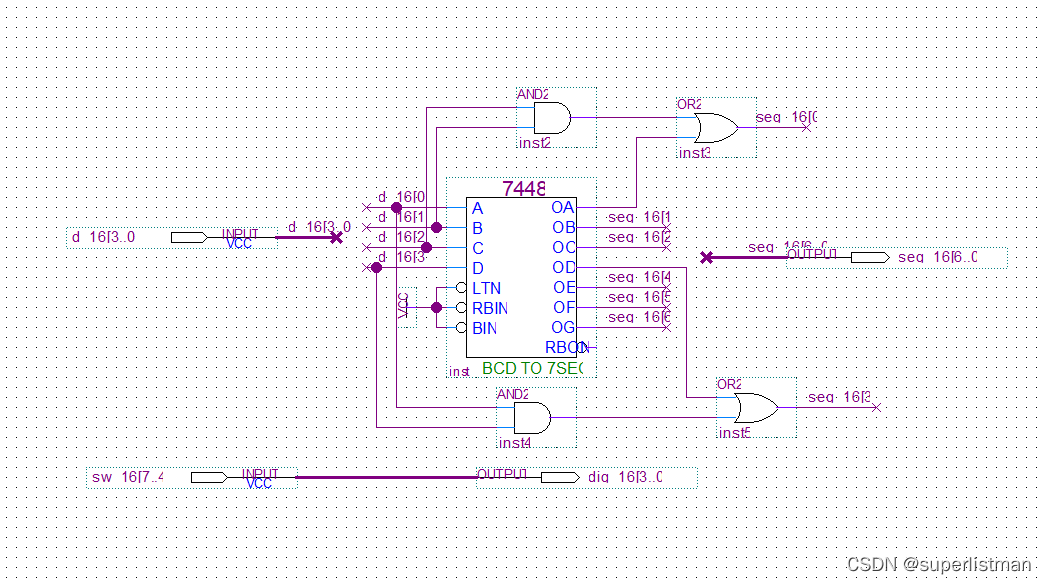

3、decoder模块（补段后的）

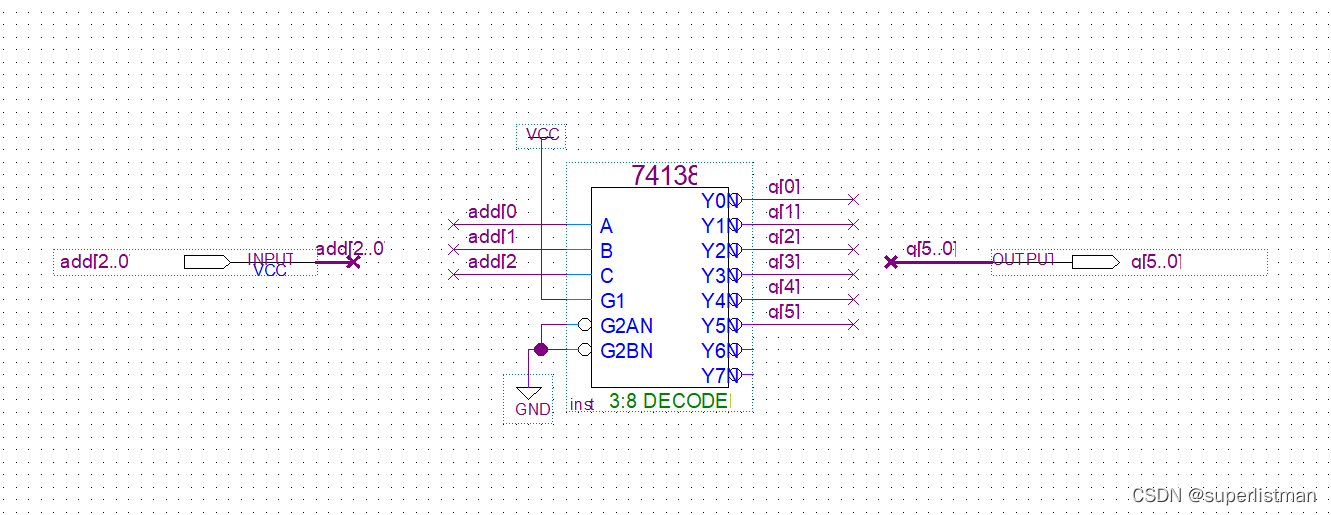

4、dig_select模块

5、模六计数器cnt6
