蓝牙模块和WiFi模块的使用

1、蓝牙模块的使用

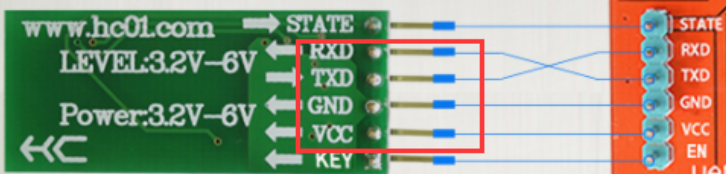

  将蓝牙模块的TX和RX分别连接到单片机的RX和TX引脚上面。
在这里插入图片描述
我们写一个程序：手机通过蓝牙模块控制单片机的LED1的亮灭

#include <REGX52.H>
#include "intrins.h"
#include <string.h>

sfr AUXR = 0X8E;
sbit LED1 = P3^7;
char dma_js[5];//定义5个字节的字符数据来存储上位机发送来的字符串
char dma_fs[] = "wohaoshuai\r\n";

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void UartInit(void)		//波特率9600
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x40;		//8位数据,可变波特率
	REN = 1;
	AUXR = 0x01;
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFD;		//设定定时初值
	TH1 = 0xFD;		//设定定时器重装值
	TR1 = 1;		//启动定时器1

	ES = 1;//开启串口中断
	EA = 1;//开启中断总开关
}


void sendByte(char data_sj)
{
	SBUF = data_sj;
	while(!TI);
	TI = 0;
}

void sendString(char *str)
{
	while(*str != '\0')
	{
		sendByte(*str);
		str++;
	}
}

void main()
{
	LED1 = 1;
	UartInit();
	while(1)
	{
		Delay300ms();
		sendString(dma_fs);
		Delay1000ms();
	}
}
/*
			中断函数中让控制LED1状态的方法1:
*/
//void UART_Handler() interrupt 4
//{
//	static int i = 0;
//		if(RI == 1)
//		{
//			RI = 0;
//			dma_js[i]= SBUF;
//			i++;
//			if(i > 5)//如果i等于6，代表数组已经存满了，
//			i = 0;
//			if(dma_js[0] == 'o'&& dma_js[3] == 'n')//输入open
//			{
//				LED1 = 0;
//				i = 0;
//				memset(dma_js,'\0',5);//清空字符数组里面的字符串
//			}
//			if(dma_js[0] == 'c'&& dma_js[4] == 'e')//输入close
//			{
//				LED1 = 1;
//				i = 0;
//				memset(dma_js,'\0',5);
//			}
//		}
//}

/*
			中断函数中让控制LED1状态的方法2:
*/
//void UART_Handler() interrupt 4
//{
//	static int i = 0;
//  char mark;
//		if(RI == 1)
//		{
//			RI = 0;
//			mark = SBUF;
//			if(mark == 'o'|| mark == 'c')//如果发送来的是字符串中有'o'或者有'c'
//			{
//					i = 0;
//			}
//			dma_js[i] = mark;//则把o/c存放在数组dma_js的第一位
//			i++;             //在o/c之后的字符依次存放。
//			if(i == 5)//字符串超过了数组，超过的部分依次从第一位开始存放
//			{
//				i = 0;
//			}
//			if(dma_js[0]=='o' && dma_js[3] == 'n')//open开灯
//			{
//					LED1 = 0;
//				  i = 0;
//				memset(dma_js,'\0',5);
//			}
//			if(dma_js[0]=='c' && dma_js[4] == 'e')//close开灯
//			{
//					LED1 = 1;
//				   i = 0;
//				memset(dma_js,'\0',5);
//			}
//		}
//}
/*
	方法2不太好，因为open和close中都存在字符‘o’,当发送字符串close时，我本来想关灯的，但是程序执行时，
	先检测到字符‘c’，所以数组依次存放'c','l'，但是第3个字符是‘o’，它也满足判断条件，所以把‘o’存放在
	数组的第一位把c覆盖了，然后后面的字符依次存放。所以如果输入的字符串是close，则存放在数组中的是ose。
	所以我们把close里面的判断改为dma_js[0]=='o' && dma_js[2] == 'e'。但是这样又存在问题了，如果输入
	open时。它也满足这个判断条件，灯不会被点亮。所以使用“数组头位法”，应该尽量避免重复的字符。例如方法3
*/

/*
			中断函数中让控制LED1状态的方法3:
*/
void UART_Handler() interrupt 4
{
	static int i = 0;
  char mark;
		if(RI == 1)
		{
			RI = 0;
			mark = SBUF;
			if(mark == 'o'|| mark == 'c')//如果发送来的是字符串中有'o'或者有'c'
			{
					i = 0;
			}
			dma_js[i] = mark;//则把o/c存放在数组dma_js的第一位
			i++;             //在o/c之后的字符依次存放。
			if(i == 5)       //字符串超过了数组，超过的部分依次从第一位开始存放
			{
				i = 0;
			}
			if(dma_js[0]=='o' && dma_js[1] == 'p')//op开灯
			{
					LED1 = 0;
				  i = 0;
				memset(dma_js,'\0',2);
			}
			if(dma_js[0]=='c' && dma_js[1] == 'l')//cl开灯
			{
					LED1 = 1;
				   i = 0;
				memset(dma_js,'\0',2);
			}
		}
}

若上位机发送发字符串是open 第一次中断发生，i 等于 0，o被存储在dma_js[0]中，i 等于1。
第二个字符p被成功写入SBUF后，调用第二次中断函数，p被存储在dma_js[1]中，i等于2。
当最后一个字符n被成功写入SBUF中后，调用中断函数，n被存储在dma_js[3]中，i等于4。
然后就能进入下面的判断语句，让LED1点亮，然后让i 等于0（以便下次调用中断函数，让第一个写入SBUF里面的字符存储在dma_js数组的第一位）。
memset（）是清空函数，把字符数组里面的字符串清空，以便存储下次来的字符串。

2、WiFi模块的使用

  WiFi模块的使用比蓝牙模块要复杂一些，因为WiFi模块需要AT指令对它进行一些配置。
下面是一些AT指令对WiFi模块的操作：

AT+RST//重启模块
AT+UART=9600,8,1,0,0                               //配置为波特率9600，8位数据传输，1位停止位
AT+CWMODE=3                                       //设置模块的工作模式，1是station（设备）模式 ，2是AP（路由）模式 ，3是双模
AT+CWJAP="ChinaNet-2.4G-8704","这里写你家的wifi密码"//模式接入家中路由器配置
AT+CIFSR                                          //查询模块的IP地址
AT+CIPSTART="TCP","192.168.101.174",8880          //让模块连接到移动设备的ip地址
AT+CIPSEND=4                                      //设置即将发送数据的长度 （这里是4个字节）
AT+CIPMODE=1                                      //开启透传模式
AT+CIPSEND                                        //wifi模块开始发送数据，如果WiFi模块只接收移动设备发送来的数据，这个指令不用配置
													如果是单片机通过wifi模块给移动设备发送数据，这个指令需要配置
                                                  //在透传发送数据过程中，若识别到单独的⼀包数据 “+++”，则退出透传发送
  • 电脑通过USB转TTL，然后连接到WiFi模块。所以电脑可以通过串口助手软件，向WiFi模块发出AT指令来对他进行配置

在这里插入图片描述
在这里插入图片描述

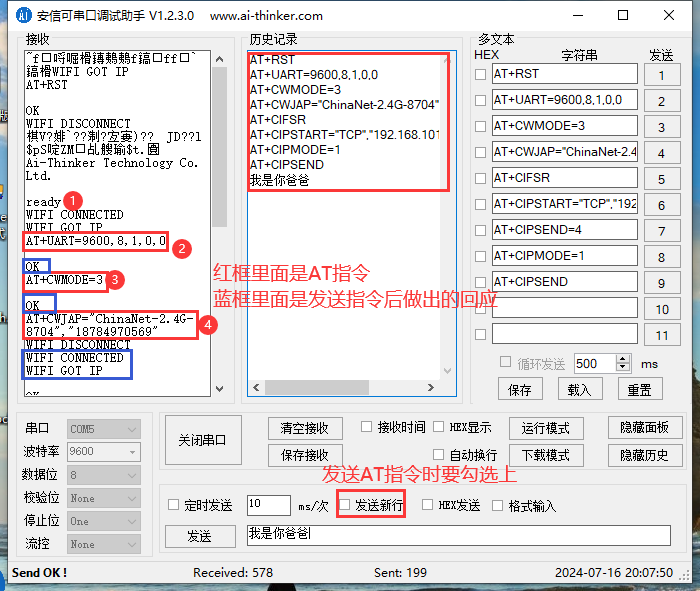

  • 其中蓝框里面的字符是，WiFi模块接收到AT指令后发出的回应，这些字符串在WiFi模块里面自动生成，然后返回发送给电脑。
    （我们通过对这些字符串的辨别，来判断AT指令是否让WiFi模块配置成功。）

在这里插入图片描述

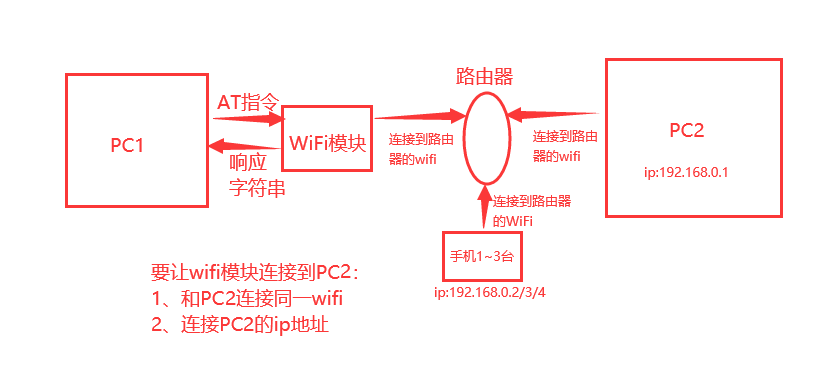

由此可见：
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

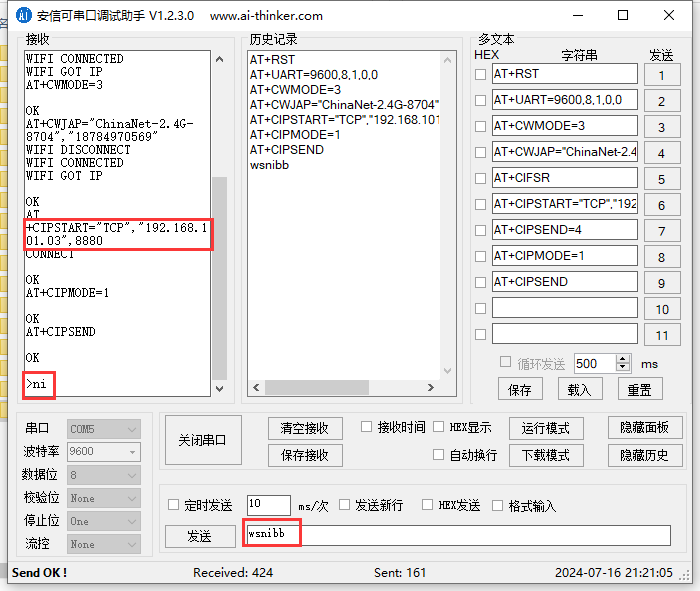

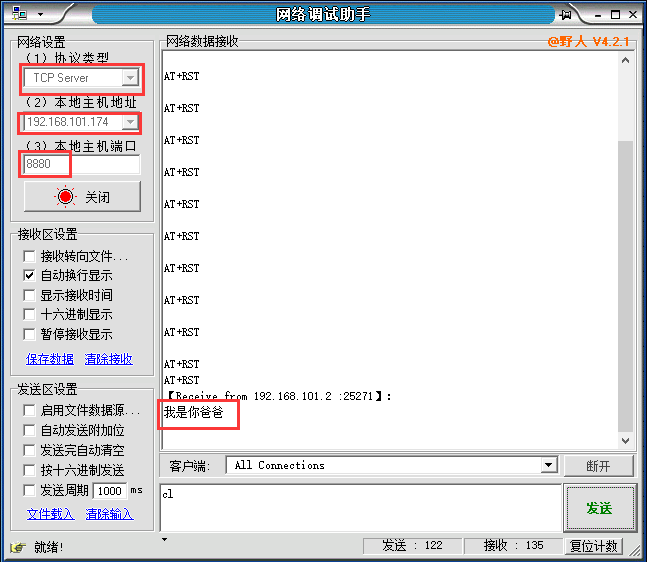

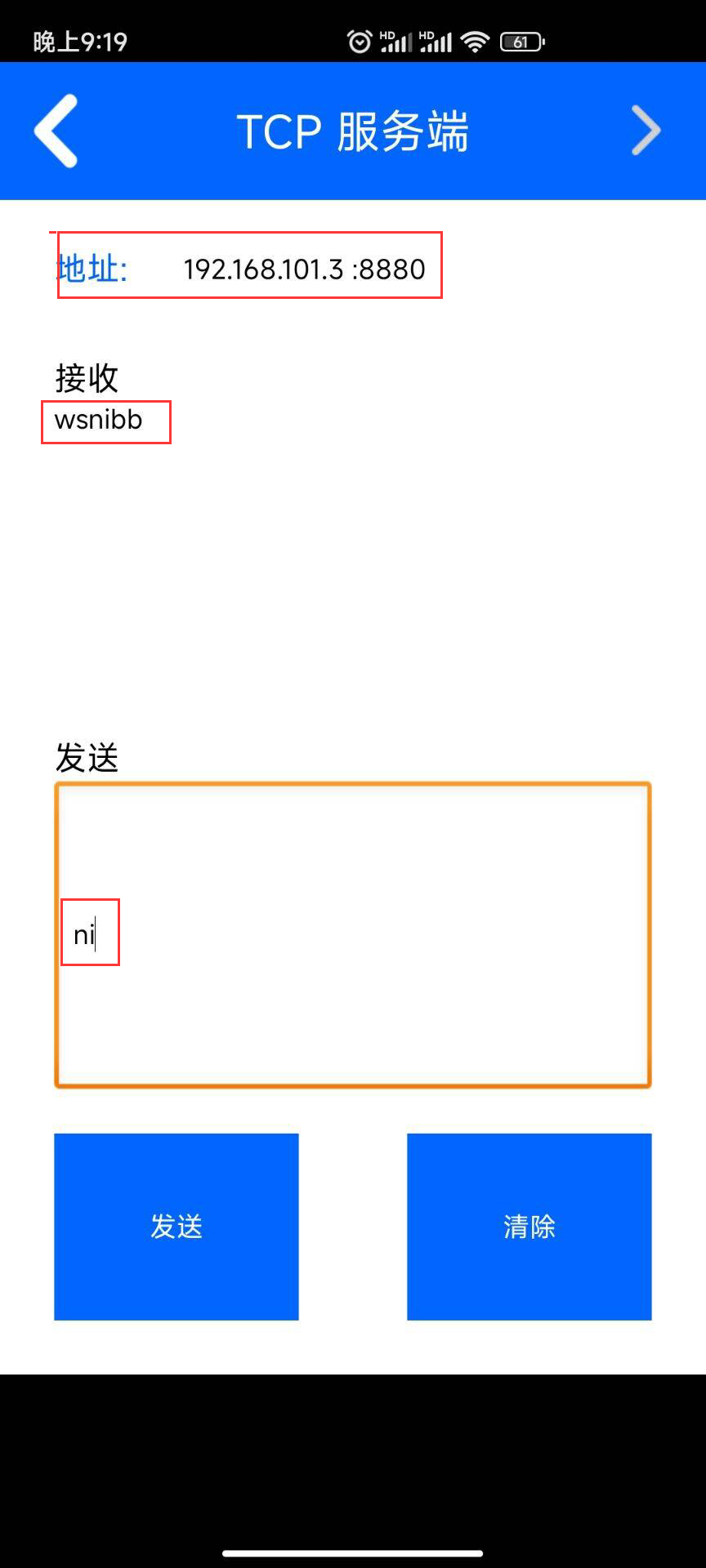

如图，通过移动设备，将字符串发送给wifi模块，模块传送给PC1然后通过串口助手显示出来，
而PC1将wsnibb字符串通过串口助手发送给WiFi模块，模块将字符串发送给移动设备。

  • 将PC1换位单片机，且AT指令通过SBUF发送给WiFi模块，进行对模块的配置。并且单片机给WiFi模块发送字符串，然后wifi模块将字符串发送给PC2

代码：

#include <REGX52.H>
#include "intrins.h"
#include <string.h>

sfr AUXR = 0X8E;
sbit LED1 = P3^7;
char dma_js[6];
char dma_fs[] = "wohaoshuai\r\n";

code char CQWF[] = "AT+RST\r\n";//重启WiFi模块的指令
code char PZMS[] = "AT+CWMODE=3\r\n";
code char LJWL[] = "AT+CWJAP=\"ChinaNet-2.4G-8704\",\"18784970569\"\r\n";//连接家里路由器的指令
char LJIP[] = "AT+CIPSTART=\"TCP\",\"192.168.101.174\",8880\r\n";//连接PC2ip的指令
char TCMS[] = "AT+CIPMODE=1\r\n";//配置位透出模式的指令
char FSSJ[] = "AT+CIPSEND\r\n";//开始发送数据的指令

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void UartInit(void)		//波特率9600
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x50;		//8位数据,可变波特率
	AUXR = 0x01;
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFD;		//设定定时初值
	TH1 = 0xFD;		//设定定时器重装值
	TR1 = 1;		//启动定时器1
}


void sendByte(char data_sj)
{
	SBUF = data_sj;
	while(!TI);
	TI = 0;
}

void sendString(char *str)
{
	while(*str != '\0')
	{
		sendByte(*str);
		str++;
	}
}

void main()
{
	int j ,k;
	j = k = 0;
	LED1 = 1;
	UartInit();

	sendString(CQWF);//重启wifi模块
	Delay1000ms();
	Delay1000ms();
	sendString(PZMS);
	Delay1000ms();
	Delay1000ms();
	sendString(LJWL);//连接家里路由器
	for(j = 0 ;j<=5 ;j++)   //需要延时，AT指令发送给WiFi模块后，wifi模块需要反应一段时间才会做出相应的动作
	{
			Delay1000ms();
	}
	sendString(LJIP);//连接移动设备ip
	for(k = 0; k<=5 ;k++)
	{
			Delay1000ms();
	}
	sendString(TCMS);//配置位透传模式
	Delay1000ms();
	sendString(FSSJ);//开始发送数据
	Delay1000ms();

	LED1 = 0; //执行完指令后让LED1点亮

	while(1)
	{
		Delay300ms();
		sendString(dma_fs);
		Delay1000ms();
	}
}

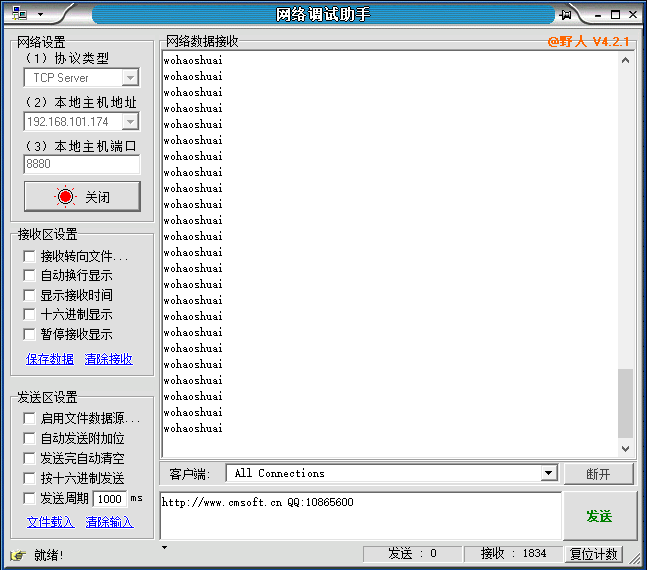

在这里插入图片描述
已然成功。

【注意】
1、要使用wifi模块前，先要知道连接WiFi模块移动设备的ip地址，以便进行AT指令的配置
2、要移动设备和WiFi模块要在同意路由器下。
3、配置WiFi模块的波特率和工作模式的指令，只需要配置一次，重新上电后就是配置后的样子。

  • 编写代码让移动设备通过WiFi模块控制单片机的LED1灯的亮灭。

代码：

#include <REGX52.H>
#include "intrins.h"
#include <string.h>

sfr AUXR = 0X8E;
sbit LED1 = P3^7;
char dma_js[2];
char dma_fs[] = "wohaoshuai\r\n";

code char CQWF[] = "AT+RST\r\n";
code char PZMS[] = "AT+CWMODE=3\r\n";
code char LJWL[] = "AT+CWJAP=\"ChinaNet-2.4G-8704\",\"18784970569\"\r\n";
char LJIP[] = "AT+CIPSTART=\"TCP\",\"192.168.101.174\",8880\r\n";
char TCMS[] = "AT+CIPMODE=1\r\n";
char FSSJ[] = "AT+CIPSEND\r\n";

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void UartInit(void)		//波特率9600
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x40;		//8位数据,可变波特率
	REN = 1;
	AUXR = 0x01;
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFD;		//设定定时初值
	TH1 = 0xFD;		//设定定时器重装值
	TR1 = 1;		//启动定时器1
}

void UART_interrupt_Init()
{
	ES = 1;//开启串口中断
	EA = 1;//开启中断总开关
}


void sendByte(char data_sj)
{
	SBUF = data_sj;
	while(!TI);
	TI = 0;
}

void sendString(char *str)
{
	while(*str != '\0')
	{
		sendByte(*str);
		str++;
	}
}

void main()
{
	int j ,k;
	j = k = 0;

		LED1 = 1;
		UartInit();

		sendString(CQWF);//重启wifi模块
		Delay1000ms();
		Delay1000ms();
	  sendString(PZMS);
		Delay1000ms();
		Delay1000ms();
		sendString(LJWL);//连接家里路由器
		for(j = 0 ;j<=5 ;j++)
		{
				Delay1000ms();
		}
		sendString(LJIP);//连接移动设备ip
		for(k = 0; k<=5 ;k++)
		{
				Delay1000ms();
		}
		sendString(TCMS);//配置位透传模式
		Delay1000ms();
		sendString(FSSJ);//开始发送数据
		Delay1000ms();

		UART_interrupt_Init();//打开中断

		LED1 = 0;//让LED1亮，代表WiFi模块连接成功

	while(1)
	{
		Delay300ms();
		sendString(dma_fs);
		Delay1000ms();
	}
}

void UART_Handler() interrupt 4
{
	static int i = 0;
	char data_js;
		if(RI)
		{
			RI = 0;
			data_js = SBUF;
			if(data_js == 'o' || data_js == 'c')
			{
				i = 0;
			}
			dma_js[i] = data_js;
			  i++;
		    if(i == 2)
			  i = 0;
			if(dma_js[0] == 'o' && dma_js[1] == 'p')//输出op
			{
				LED1 = 0;
				memset(dma_js,'\0',2);
			}
			if(dma_js[0] == 'c' && dma_js[1] == 'l')//输入cl
			{
				LED1 = 1;
				memset(dma_js,'\0',2);
			}
		}
}

其实这段代码不好，因为单片机给WiFi模块发送AT指令后，通过延时的方式来等待WiFi模块的操作，假如WiFi模块接收到AT指令后，做出相应的操作但是没有成功（例如连接移动设备的IP没有成功），我们也不知道。但是单片机依然会把下一个AT指令发送给WiFi模块，所以这是一个不好的现象。

我们可以通过wifi模块接收到AT指令后，对做出相应的回应的字符串进行判断，来设置下一步相应的操作，而不是无脑的发送AT指令给WiFi模块。
例如：

在这里插入图片描述

蓝色框里面的字符串就是WiFi模块接收到AT指令并操作成功后，返回给单片机的字符串。单片机接收到这些字符串可以做出相应的判断。

代码优化：

#include <REGX52.H>
#include "intrins.h"
#include <string.h>

/*
		发送：AT+RST //重启WiFi模块
		返回：ready
		发送：AT+CWMODE=1 //配置工作模式
		返回：OK
		发送：AT+CWJAP="ChinaNet-2.4G-8704","18784970569"//连接路由器
		返回：WIFI CONNECTED
			  WIFI GOT IP
			  OK
		发送：AT+CIPSTART="TCP","192.168.101.2",8880//连接移动设备的IP
		返回：CONNECT
			  OK
		发送：AT+CIPMODE=1//透出模式
		返回：OK
		发送：AT+CIPSEND//开始发送
		返回：OK
*/


sfr AUXR = 0X8E;
sbit LED1 = P3^7;
sbit LED2 = P3^6;

char buffer[2];//定义2个字节的字符串数组，用来接收WiFi模块响应后，返回的字符串。
char dma_fs[] = "wohaoshuai\r\n";

code char CQWF[] = "AT+RST\r\n";									//wifi模块重启
code char LJWL[] = "AT+CWJAP=\"ChinaNet-2.4G-8704\",\"18784970569\"\r\n";
char LJIP[] = "AT+CIPSTART=\"TCP\",\"192.168.101.2\",8880\r\n";
char TCMS[] = "AT+CIPMODE=1\r\n";									//透传模式
char FSSJ[] = "AT+CIPSEND\r\n";										//开始发送

char Flag_OK = 0;
char Flag_IP = 0;

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void UartInit(void)		//波特率9600
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x50;		//8位数据,可变波特率
	AUXR = 0x01;
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFD;		//设定定时初值
	TH1 = 0xFD;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1

	ES = 1;//开启串口中断
	EA = 1;//开启中断总开关
}

void sendByte(char data_sj)
{
	SBUF = data_sj;
	while(!TI);
	TI = 0;
}

void sendString(char *str)
{
	while(*str != '\0')
	{
		sendByte(*str);
		str++;
	}
}

void main()
{
   LED1 = LED2 = 1;
   UartInit();
   Delay1000ms();

   sendString(CQWF);
   Delay300ms();
//1.连接路由器
   sendString(LJWL);
    while(!Flag_IP);	//WIFI GOT IP
    while(!Flag_OK);	//OK
	Flag_OK = 0;
	LED1 = 0;  //连接路由器成功后，LED1亮
//2.连接移动设备ip
	Delay300ms(); //延时一下，不让它做完判断后立马发送
	sendString(LJIP);
	while(!Flag_OK);
	Flag_OK = 0;
    LED2 = 0; //连接路IP成功后，LED2亮
//3.配置位透传模式
    Delay300ms();
    sendString(TCMS);
	while(!Flag_OK);
	 Flag_OK = 0;
//4.开始发送数据
	Delay300ms();
	sendString(FSSJ);
	while(!Flag_OK);
	LED2 = 1;  //可以开始发送数据后，LED2灭

	while(1)
	{
		Delay300ms();
		sendString(dma_fs);
		Delay1000ms();
	}
}

void UART_Handler() interrupt 4
{
	char temp;
	static int i = 0;
		if(RI)
		{
			RI = 0;
			temp = SBUF;
			if(temp == 'I'||temp == 'O'|| temp == 'o'|| temp == 'c')
			{
							i = 0;
			}
			buffer[i] = temp;
					i++;
			if(i == 2)
				i = 0;
			if(buffer[0] == 'I' && buffer[1] == 'P')//接收到的字符串为WIFI GOT IP中的IP
			{
						Flag_IP = 1;
					memset(buffer,'\0',2);
			}

			if(buffer[0] == 'O' && buffer[1] == 'K')//接收到的字符串为OK
			{
						Flag_OK = 1;
					memset(buffer,'\0',2);
			}

			if(buffer[0] == 'o' && buffer[1] == 'p')//输出open
			{
				LED1 = 0;
				memset(buffer,'\0',2);
			}
			if(buffer[0] == 'c' && buffer[1] == 'l')//输入close
			{
				LED1 = 1;
				memset(buffer,'\0',2);
			}
		}
}
学习STM32的串口WiFi模块
qq_67153941的博客
07-25 604
本文将介绍如何使用STM32与串口WiFi模块进行通信，包括WiFi模块的初始化、连接WiFi网络、发送和接收数据等操作。串口WiFi模块是一种常见的无线通信模块，可以通过串口与STM32进行通信。本文介绍了如何使用STM32与串口WiFi模块进行通信的步骤，并通过代码案例详细说明了每一步的具体操作。通过学习本文，读者可以更好地理解和掌握STM32串口WiFi模块的使用，从而实现与其他设备的无线通信。在主函数中初始化串口，并设置相关的参数，如波特率、数据位数、停止位数和校验位等。四、连接WiFi网络。
HC-06无线蓝牙串口通信模块的使用与驱动代码
最新发布
m0_75090944的博客
07-20 4627
HC-06 蓝牙串口通信模块
蓝牙和wifi各有什么优劣势
shufawangzhang的博客
03-10 2767
大规模连接：Wi-Fi网络可以支持多个设备同时连接，适用于大规模设备之间的通信，如家庭、办公室等场景。较高的传输速率：Wi-Fi通信速率较高，适用于大规模数据传输和高速传输，如视频流、大文件传输等。较高的功耗：Wi-Fi通信相对于蓝牙通信来说功耗较高，适用于功耗要求不那么严格的设备。远距离通信：Wi-Fi通信距离较蓝牙更远，适用于在较大范围内进行设备间的无线通信。低功耗：蓝牙通信通常使用较低的功率，适用于低功耗设备，如耳机、智能手表等。连接限制：蓝牙通信通常限制连接的设备数量，不适合大规模设备之间的通信。
蓝牙模块HC-08+WIFI模块ESP-01S
weixin_49387645的博客
05-07 2108
又叫蓝牙串口模块。串口透传技术：透传即透明传送，是指在数据的传输过程中，通过无线的方式使这组数据不发生任何形式的改变，仿佛传输过程是透明的一样，同时保证传输的质量，原封不动地道了最终接收者手里。12打开手机app即可每隔一秒接收到一个hello world同时可以通过手机发送open或close开/关灯.同时可以通过AT指令进行快乐的玩耍。
单片机 蓝牙/WIFI无线遥控智能家居系统设计
q742971636的博客
07-15 1294
main.c #include <reg52.h> #include <intrins.h> #include "lcd1602.h" /* 1602显示驱动文件 调用init和显示字符串2个函数 */ #include "ds18b20.h" #include <stdio.h> #include <stdlib.h> #includ.
蓝牙模块、WIFI模块—————持续更新
m0_61022809的博客
07-27 646
模块默认为从机，需要通过AT指令切换成主机，在模块中有一个小按键，通过长按按键的放松上电，观察蓝牙上的灯，当灯快闪时，就是自动连接工作模式，当灯慢闪的时候，就进入命令响应工作模式了。按照步骤配置好两个蓝牙模块，接着就是STM32串口代码，这里没啥好讲的，这里使用正点原子的代码，注意好波特率就行，使用起来和串口一样。从某宝商家那里可以看到，蓝牙可以使用多种方法使用，这里我使用的是蓝牙主机连接，所以我们这里需要准备的器件除此之外。HC-05蓝牙串口通讯模块具有两种工作模式：命令响应工作模式和自动连接工作模式。
SKYLAB：物联网常见无线通信模块中的WiFi模块，蓝牙模块认识.pdf
01-12
SKYLAB面向物联网市场中的智慧物流，智能交通，智慧安防，智慧能源...USB接口WiFi模块，AP/Router无线路由WiFi模块及远距离图传WiFi模块，高清视频传输WiFi模块及BLE/4.2/5.0低功耗蓝牙模块等嵌入式无线WiFi模块产品。
69028+ESP32-CAM摄像头开发板+WiFi+蓝牙模块ESP32串口转WiFi物联网.zip
01-08
4. 串口转WiFi功能：开发板可以通过串行接口（UART）将数据传输到WiFi模块，实现串口到WiFi的转换。这使得不具备WiFi功能的设备也能通过ESP32-CAM接入网络，极大地拓展了其应用范围。 5. 物联网应用开发：开发者...
android 串口 上位机程序 集成wifi和蓝牙通信
01-28
总之，Android串口上位机程序集成WiFi和蓝牙通信涉及到Android系统API的使用、网络通信协议的理解以及多模通信的策略设计。通过对这些知识点的掌握和实践，开发者可以构建出能够适应多种场景的物联网通信应用。
盘点无线通信方案中常用的WiFi4,WiFi5,WiFi6模块
02-09
本文将详细介绍在无线通信方案中常用的三种WiFi模块：WiFi4（802.11n）、WiFi5（802.11ac）和WiFi6（802.11ax）。 WiFi4，也称为802.11n，是802.11系列标准的一个里程碑，它引入了多输入多输出（MIMO）技术，显著...
XCOM串口软件：蓝牙、WIFI和短信模块必备工具
描述中提到的“蓝牙模块”、“WIFI模块”、“短信模块”和“数传”等都是需要通过串口进行数据交换的通信设备。这些设备广泛应用于各种物联网（IoT）设备、远程控制系统、通信设备、工业自动化等领域。 - 蓝牙模块...
51单片机之串口通信、WiFi模块、蓝牙模块、4G模块
热门推荐
weixin_54076783的博客
09-27 1万+
串行接口简称串口，也称串行通信接口或串行通讯接口（通常指COM接口），是采用串行通信方 式的扩展接口。串行接口（Serial Interface）是指数据一位一位地顺序传送。其特点是通信线路简 单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成 本，特别适用于远距离通信，但传送速度较慢 设备之间的一种通信的方式（数据交互） 数据只能一位一位的进行传输 全双工通信 数据传输速度较慢 全双工通信（打电话） 通信允许数据在两个方向上同时传输，它在能力上相当于两个单工通信方式的
杰理之RF共存【篇】
u013820168的博客
05-19 297
只要开机初始化了wifi和蓝牙模块，就需要RF共存调节模块的参与，默认使用参数表0 2.RF共存模块的工作原理实际上就是调整wifi和蓝牙各自占用RF的带宽比例，当要求保证一方的性能时，肯定会以牺牲另外一方的性能为条件 ...
HC-05蓝牙模块配置连接和使用
TENET123的博客
06-09 2646
HC-05蓝牙模块配置连接和使用，以及主从机蓝牙连接
STM32学习笔记（9_4）- USART串口收发数据包代码
weixin_45292628的博客
03-30 1533
本期学习一下串口数据包收发的思路和流程。
Wi-Fi模块和蓝牙模块的概念和区别
qq_112126407的博客
01-04 1万+
Wi-Fi模块和蓝牙模块的概念和区别
串口蓝牙模块通信AT命令结尾符问题
338dianzhi的博客
04-23 4697
如下截图所示，今天使用STM32单片机+串口蓝牙模块实现蓝牙通信的功能。前期没有直接使用单片机程序控制和串口蓝牙模块通信，而是直接通过PC的串口助手调试通信命令。但是在AT命令的结尾，有一个\r,搞得不知如何用十六进制表示了。经过探索，终于知道，有以下两种方式。1，直接十六进制发送：2，取消勾选按十六进制发送，直接输入AT并按下回车键。以上两种方式都可以。其实本质是一样的。一个十六进制显示，一个A...
热门参考设计：基于STM32单片机的WiFi、蓝牙应用方案
annic9的博客
02-11 1万+
基于STM32的WiFi模块EMW3165/3162/3238EMW3238以STM32F4为主控MCU，内置512KB Flash+128KB SRAM，高度集成WLAN MAC/BB/RF，蓝牙4.1，3.3V单电源供电，邮票孔SMT封装。 EMW3238运行于MiCO物联网操作系统，用户可以利用MiCO的TCP/IP协议栈、多种安全加密算法来实现各种嵌入式Wi-Fi应用。另外，MiCO ...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
