HC-06无线蓝牙串口通信模块的使用与驱动代码

目录

HC-06介绍

AT指令调试

调试接线

AT指令

进入 AT 指令的方法

设置蓝牙名称

设置蓝牙配对密码

设置主从工作模式

设置波特率

设置校验位

模块接线

驱动代码

HC-06.h

HC-06.c

main.c

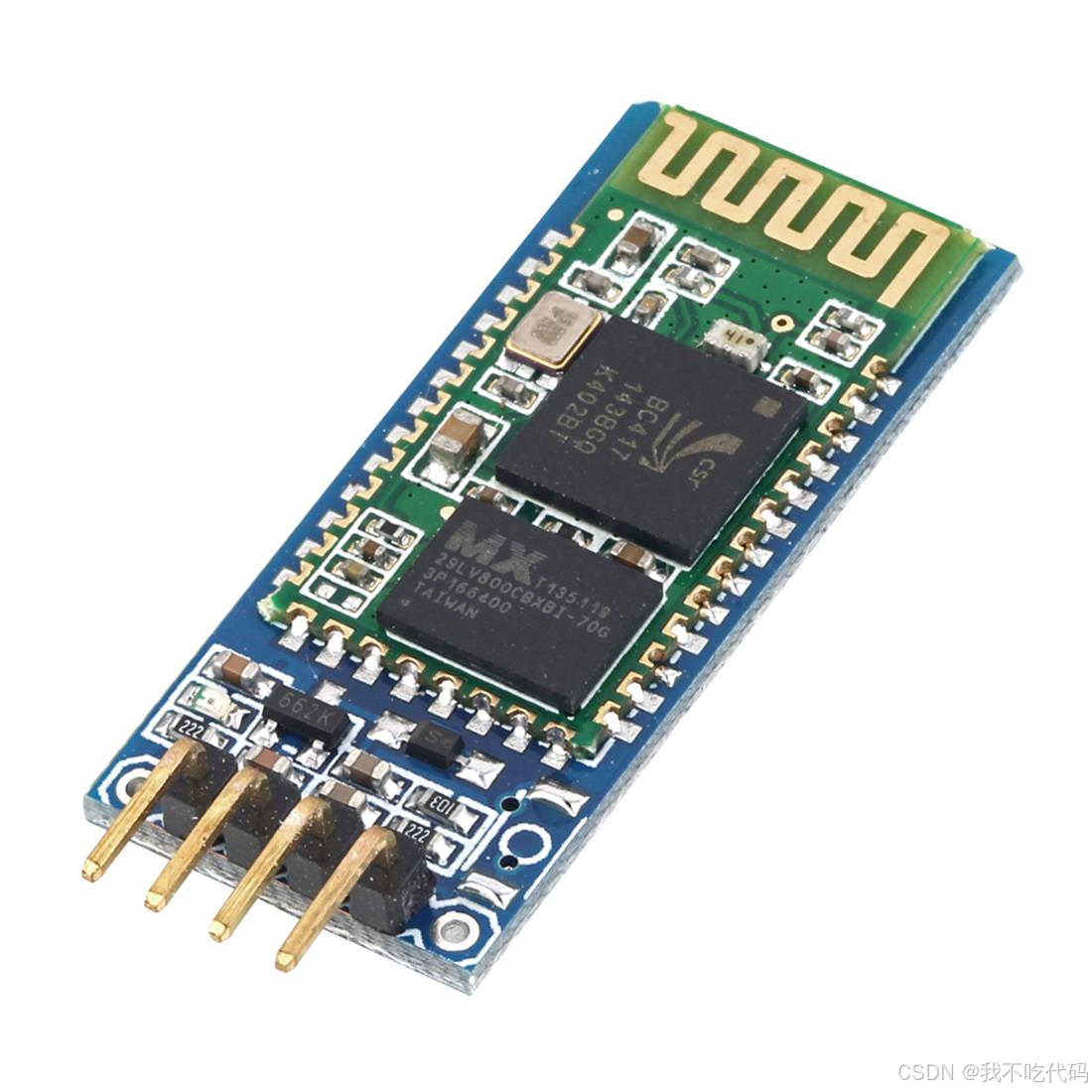

HC-06介绍

HC-06 蓝牙串口通信模块,支持 AT 指令,用户可根据需要更改角色(主、从模式)以及串口波特率、设备名称等参数,使用灵活。可以实现10 米距离通信。

模块采用邮票孔封装方式

无线工作频段为 2.4GHz ISM,调制方式是 GFSK

基于 Bluetooth Specification V2.0 带 EDR 蓝牙协议的数传模块

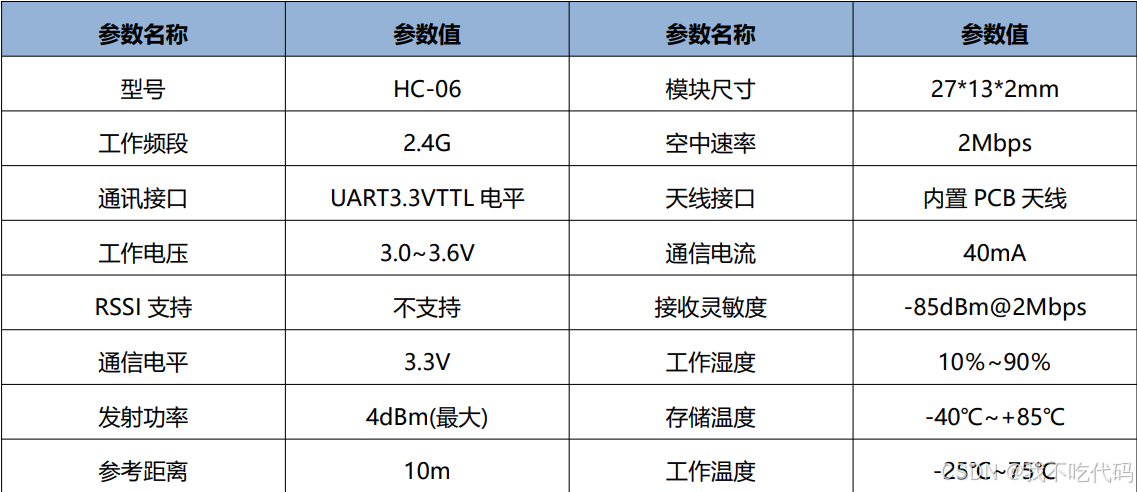

参数列表

AT指令调试

默认出厂参数:

波特率 9600N81(N81表示8位数据位,无奇偶检验,1位停止位.

蓝牙名 HC-06,配对密码 1234。

调试接线

HC-06 USB to TTL
VCC 3.3V
GND GND
TXD RXD
RXD TXD

注意:不要勾选‘发送新行’,‘十六进制’,不需要回车换行。

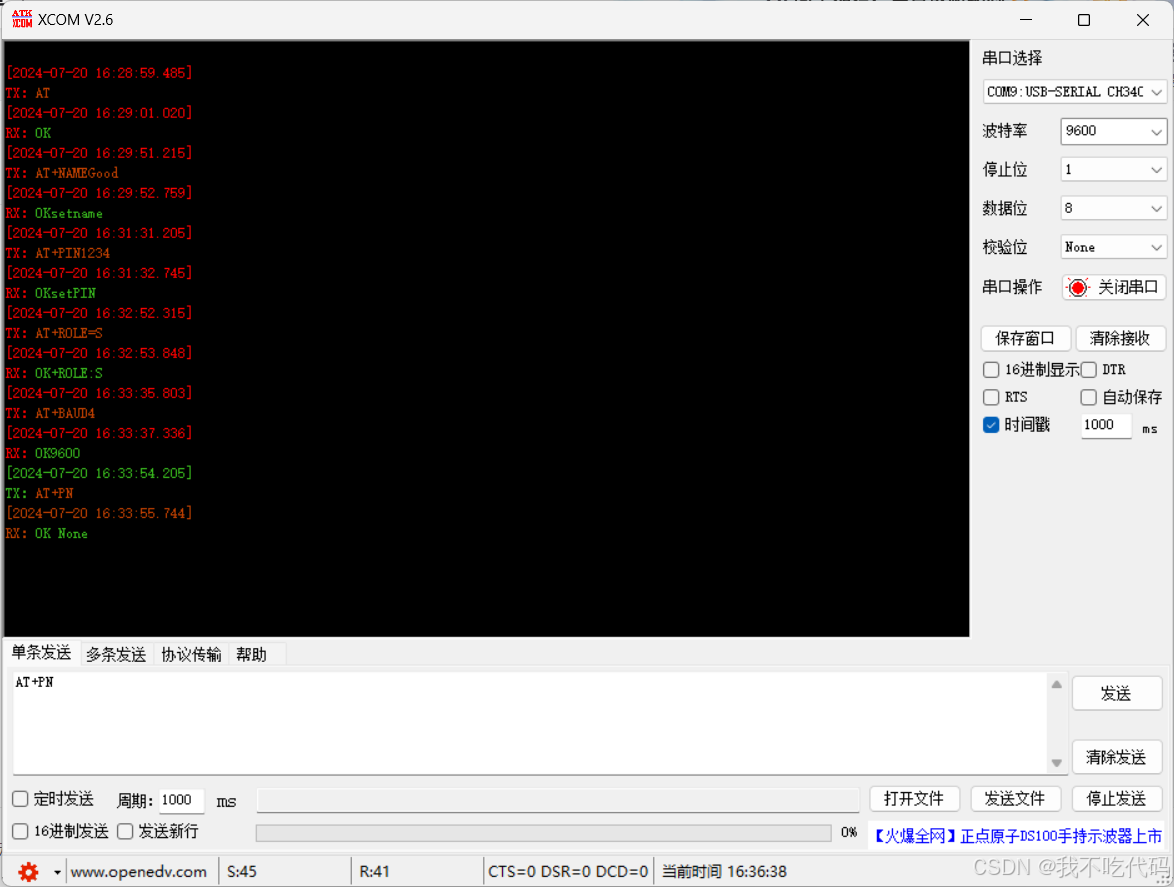

AT指令

进入 AT 指令的方法

模块上电且在不配对的情况下,就处于AT 模式
建议:两条指令之间的时间间隔控制在 1S 或以上。

AT测试

指令 响应 说明
AT OK 测试模块是否可以接收

设置蓝牙名称
