ZYNQ XC7Z035 XC7Z100电源要求和上电顺序

参考文章ds191-XC7Z030-XC7Z045-data-sheet

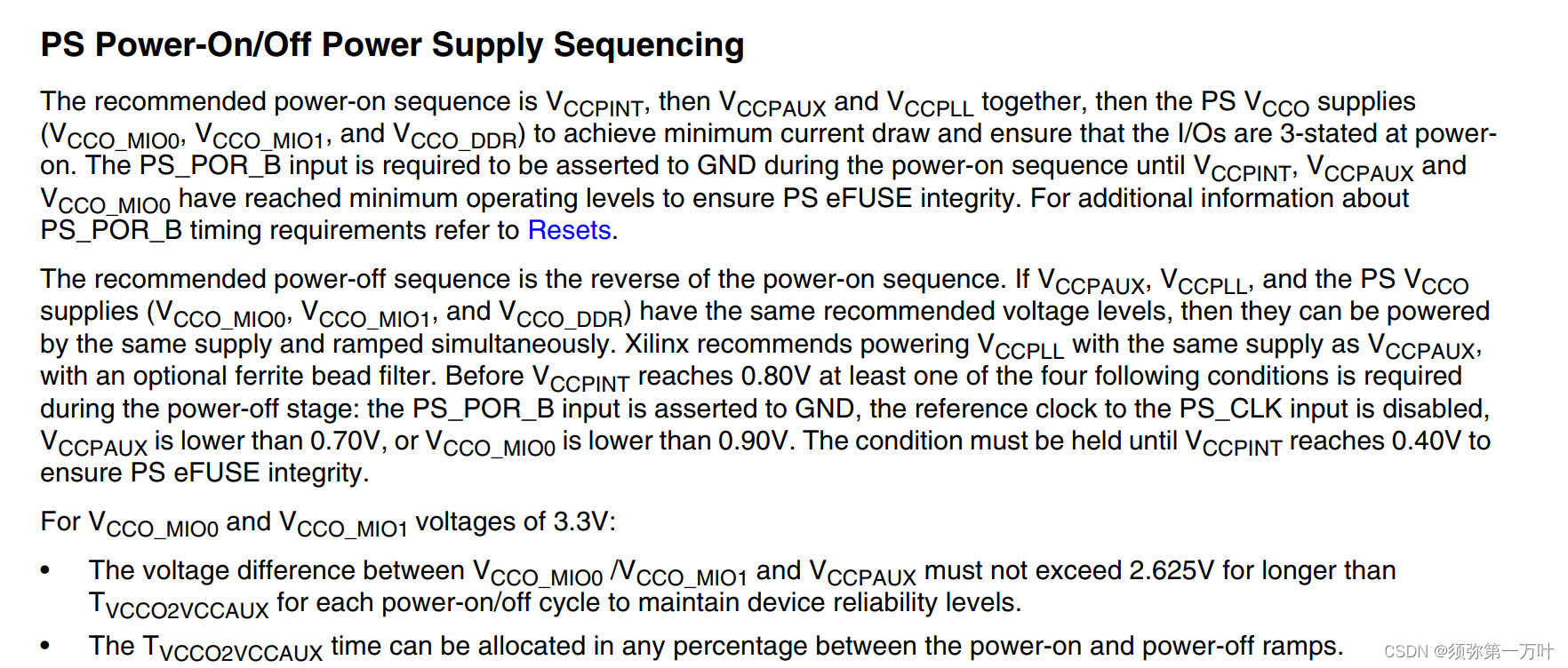

PS端

VCCPINT -> VCCPAUX and VCCPLL together -> PS VCCO
如果 VCCPAUX、VCCPLL 和 PS VCCO 电源（VCCO_MIO0、VCCO_MIO1 和 VCCO_DDR）具有相同的推荐电压电平，则可由同一电源供电并同时升压

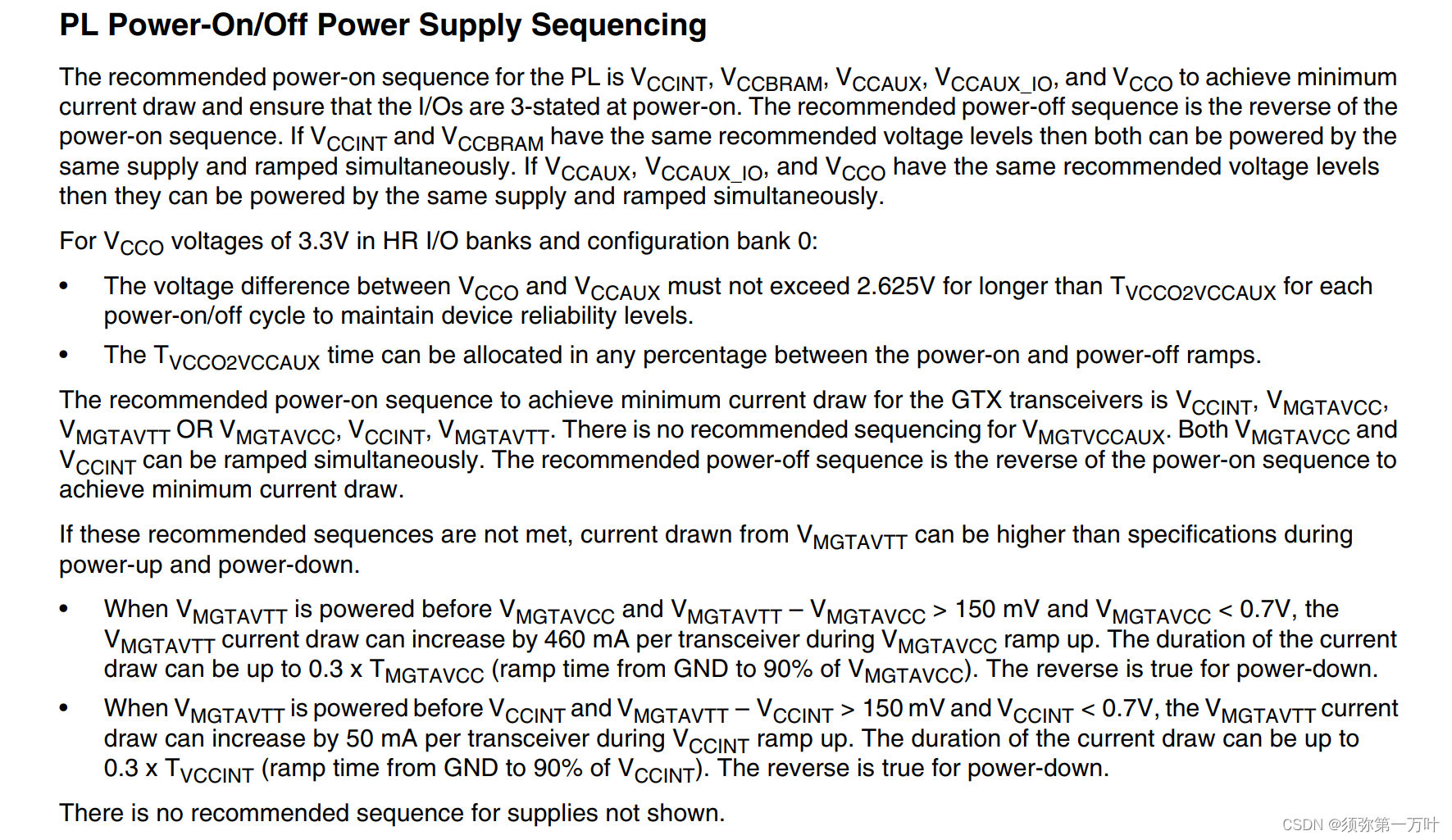

PL端

VCCINT, VCCBRAM, VCCAUX, VCCAUX_IO, and VCCO
VCCINT and VCCBRAM 可同时升压
VCCAUX, VCCAUX_IO, and VCCO可同时升压

MGT

VCCINT, VMGTAVCC, VMGTAVTT
或者 VMGTAVCC, VCCINT, VMGTAVTT
VMGTAVCC and VCCINT可同时升压
VMGTVCCAUX不需要顺序

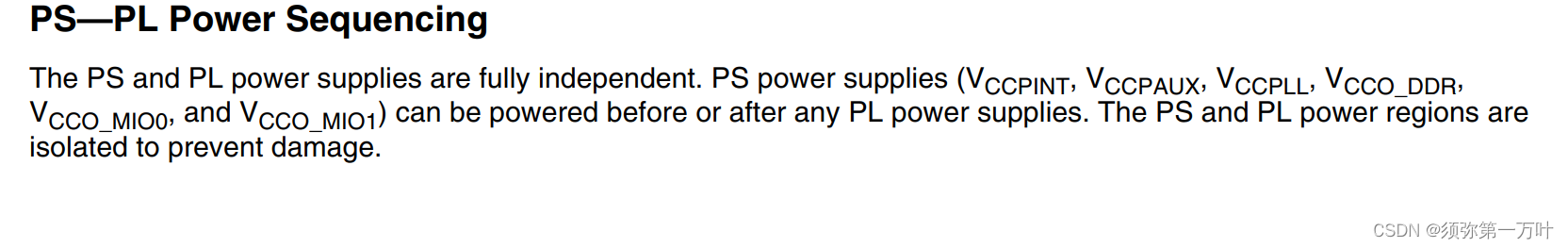

其它电源不需要上电顺序 如VCCO DDR可以和VCCO同时上电

电压要求

名称	推荐电压（V）	顺序
PS
VCCPINT	1.00	1
VCCPAUX	1.80	2
VCCPLL	1.80	2
VCCO_DDR	1.5（1.14-1.89）	3
VCCO_MIO	3.3&1.8(1.71-3.465)	2,3
PL
VCCINT	1.00	1
VCCBRAM	1.00	1
VCCAUX	1.80	2
VCCAUX_IO	1.80	2
VCCBATT	1.8(1-1.89)	2
VCCO	3.3&1.5&1.8(1.71-3.465)	2,3
GTX
VMGTAVCC	1.00	1
VMGTAVTT	1.20	3
VMGTVCCAUX	1.80	2
VMGTAVTTRCAL	1.20	3
XADC
VCCADC	1.80	2
VREFP	1.25(1.2-1.3)	3
