ds18b20数字温度传感器特点及使用介绍

前言

本文着重介绍ds18b20数字温度传感器的原理、功能及使用方法

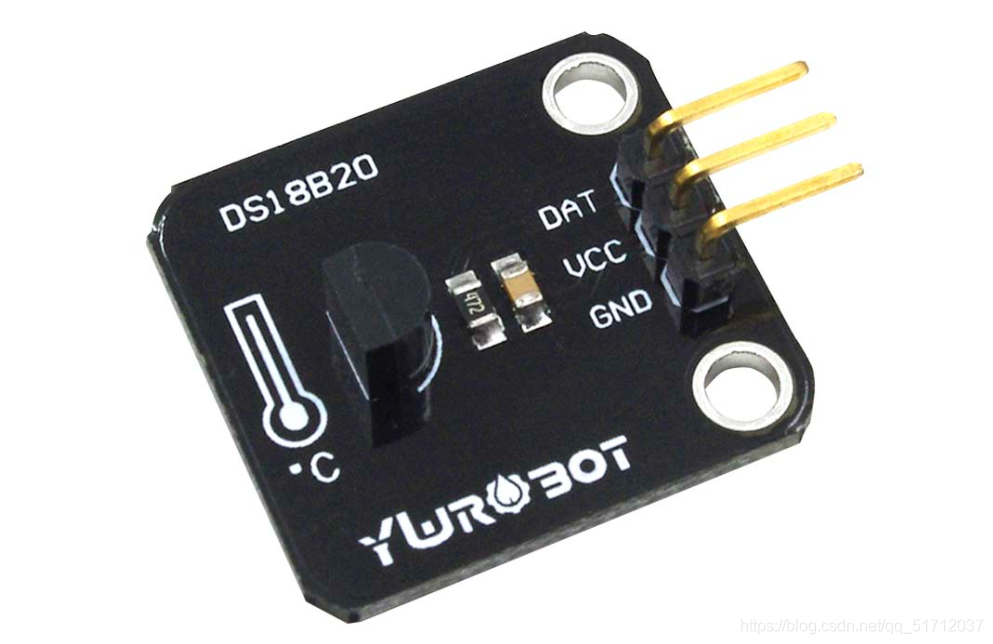

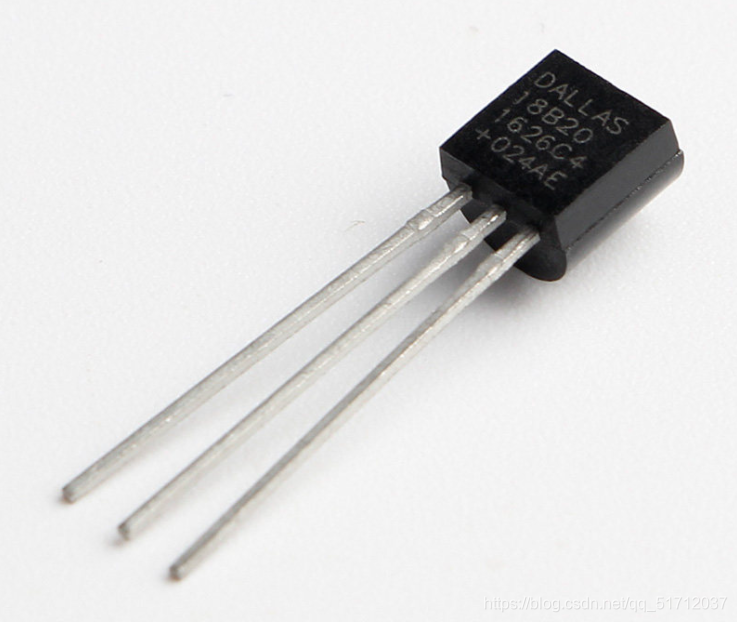

一、ds18b20数字温度传感器外观

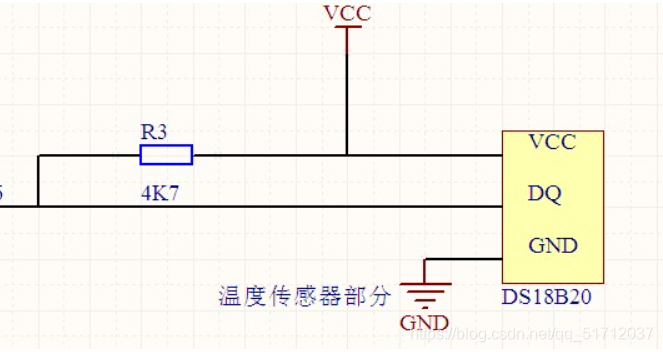

二、原理图

三、相关参数讲解

1.引脚

3根引脚，名称与功能如下;
VDD 为外接供电电源输入端
GND 地线
DQ 为数字信号输入/输出端

2.温度测量范围

温度范围为： 测量范围为 -55 ℃ ~+ 125 ℃

3.通讯方式（单总线）

采用单总线的接口方式 ，与微处理器连接时仅需要一条口线即可实现微处理器与 DS18B20 的双向通讯。

4.优点

• 抗干扰能力强
• 适合于恶劣环境的现场温度测量
• 使用方便

4.特点

• 多个 DS18B20 可以并联在惟一的单线上，实现多点测温
• 供电方式灵活 DS18B20 可以通过内部寄生电路从数据线上获取电源
• 掉电保护功能 DS18B20 内部含有 EEPROM ，在系统掉电以后，它仍可保存分辨率及报警温度的设定值

四、内部结构图

下面是关ds18b20的内部结构的示意图：
64 位ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器

总结

对于ds18b20温度传感器本篇文章以实用和易懂为主，如果详细了解还是推荐看其中文手册
后续还会更新自己其它了解或者使用过的传感器的相关知识。
