PlatformIO+ESP32S3学习：驱动DHT11对温湿度读取和显示

1. 工程创建

---

在VSCode中打开PlatformIO扩展创建工程。

设置工程向导

等待创建完成。

2. 安装驱动库

---

创建完成之后，我们在VSCode中打开我们刚才创建的工程文件夹。

在VSCode中回到PlatformIO的主页，准备给工程安装DHT11的驱动库。

搜索dht11，安装来自Adafruit的DHT sensor library库。

将库安装到我们的工程中。

打开platformio.ini文件，可以看到已经安装上了DHT11的驱动库。

3. 编辑代码

---

打开工程下的src文件夹下的main.cpp。

输入以下代码：

#include <Arduino.h>
#include <Adafruit_Sensor.h>
#include <DHT.h> //温湿度传感器驱动库

//DHT11温湿度传感器相关定义
#define DHTPIN 4 //传感器引脚连接4
#define DHTTYPE DHT11 //传感器支持DHT11, DHT12, DHT21, DHT22, AM2301


DHT dht(DHTPIN, DHTTYPE); //初始化温湿度传感器

//湿度 和 温度 的全局变量
float humidity=0, temperature=0;

//温湿度传感器数值读取
void readDHT(void)
{
  //读取温度参数保存到全局变量中
  humidity = dht.readHumidity();
  //读取湿度参数保存到全局变量中
  temperature = dht.readTemperature();

  //判断温湿度数据是否是非数字
  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }
}

void setup()
{
  //串口初始化
  Serial.begin(9600);
  //DHT11初始化
  dht.begin();
}

void loop()
{
  char disp_buf[50] = {0};

  readDHT(); //读取温湿度参数

  //格式化字符串
  sprintf(disp_buf, "temperature=%02.0d C", (int)temperature);
  //输出温度
  Serial.println(disp_buf);

  //格式化字符串
  sprintf(disp_buf, "humidity=%02.0d %%", (int)humidity);
  //输出湿度
  Serial.println(disp_buf);

  delay(1000);
}

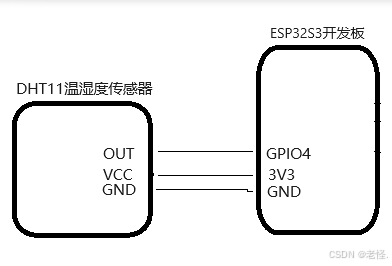

4. 硬件连接

---

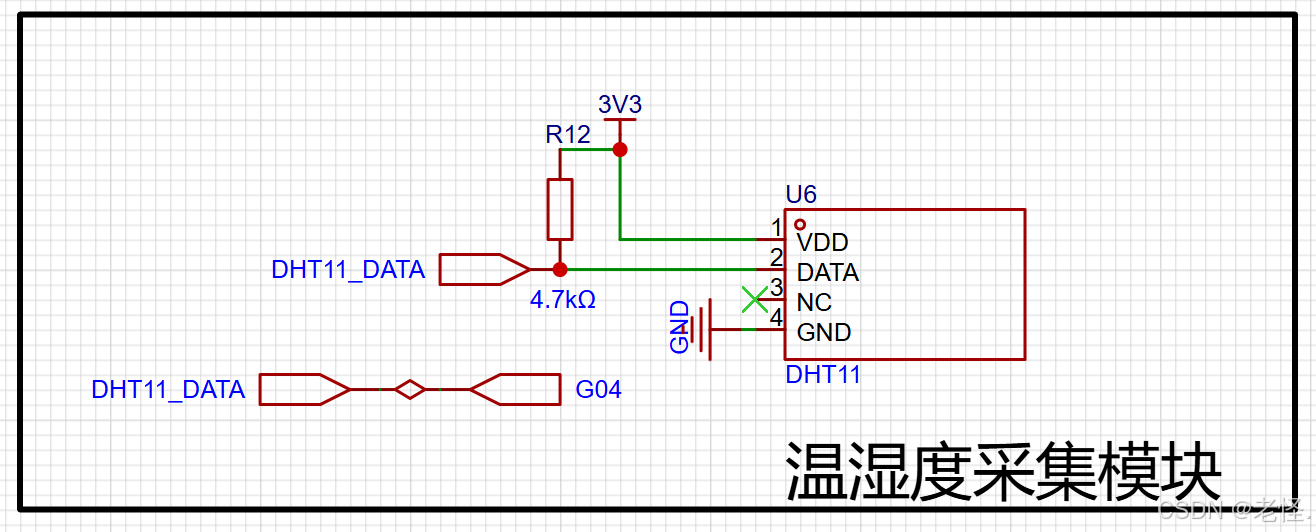

这里其实我是做了电路设计的，如果你发现读取不到数据，可以尝试将模块VDD或者VCC接到开发板的5V看看。

5. 代码验证

---

代码编写完成之后，将ESP32S3开发板接入电脑。我当前的开发板上是CH340K的驱动，故我这里选择COM3端口。

编译并下载到开发板中。

点击打开串口监视器。

可以看到温湿度数据读取显示正常。

6. 代码工程下载

---

下载地址：https://gitee.com/laoguaige/esp32-s3-r8-n8-pixel-clock/tree/master/example/dht11
