利用Simulink绘制伯德(Bode)图——Matlab R2020b版本

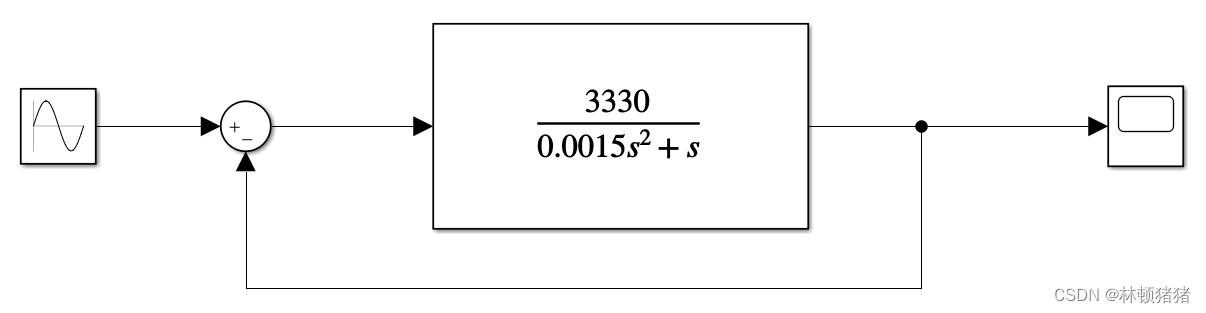

首先，利用Simulink随意搭建带有反馈的模型。

1.开环Bode图

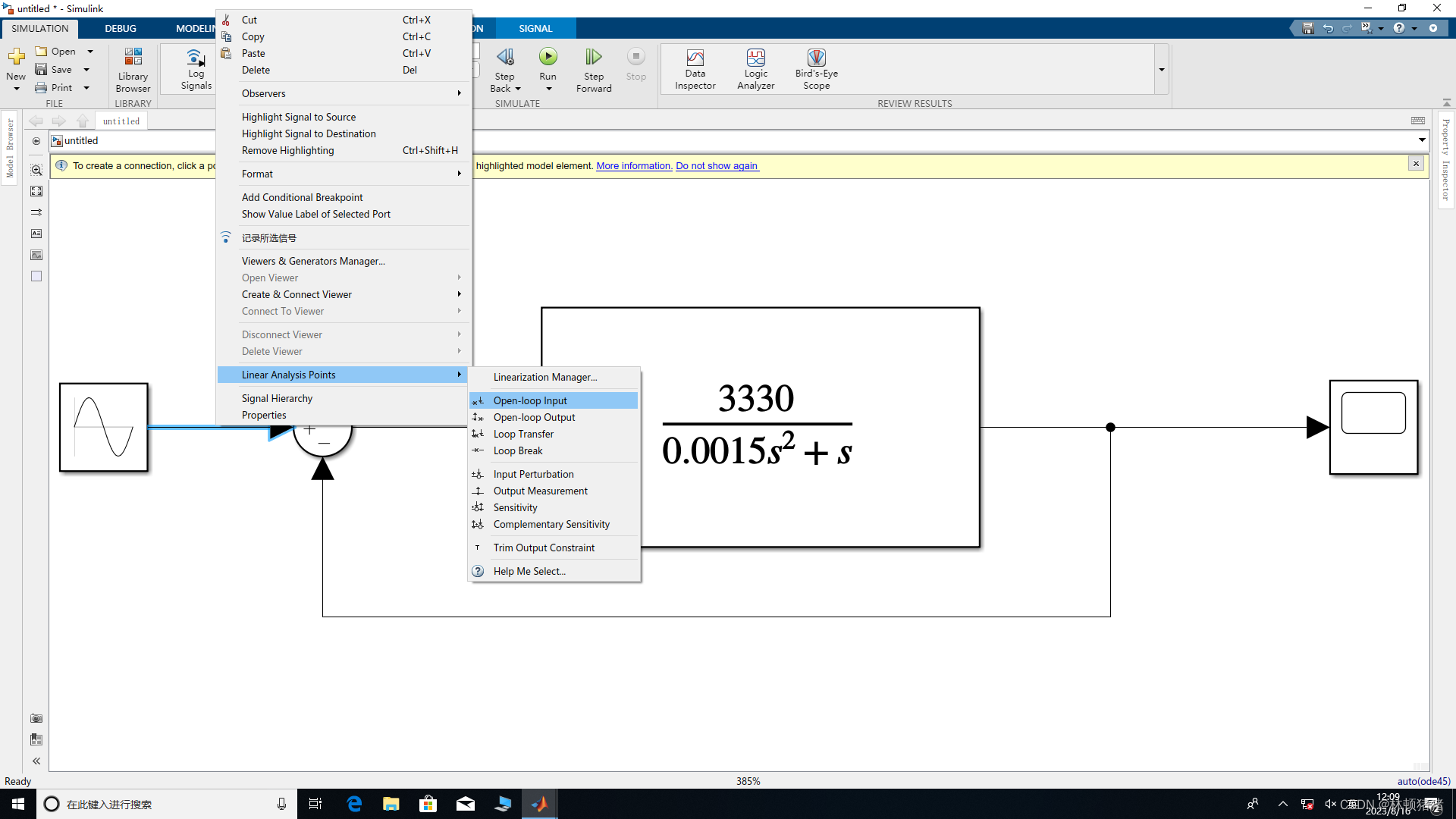

选中输入信号线，并右键设置Linear Analysis Points/Open-loop Input

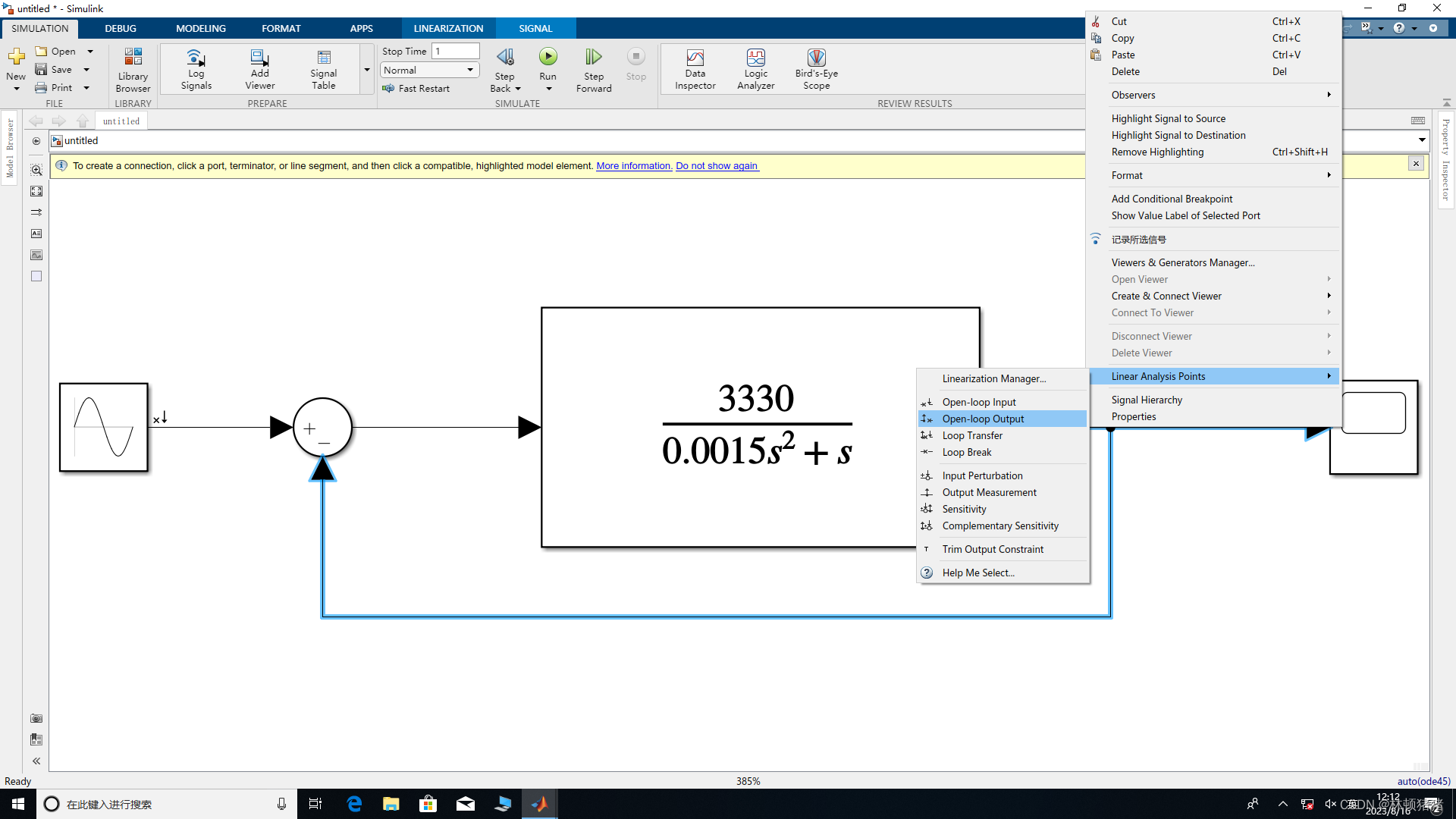

 选中输出信号线，并右键设置Linear Analysis Points/Open-loop Output

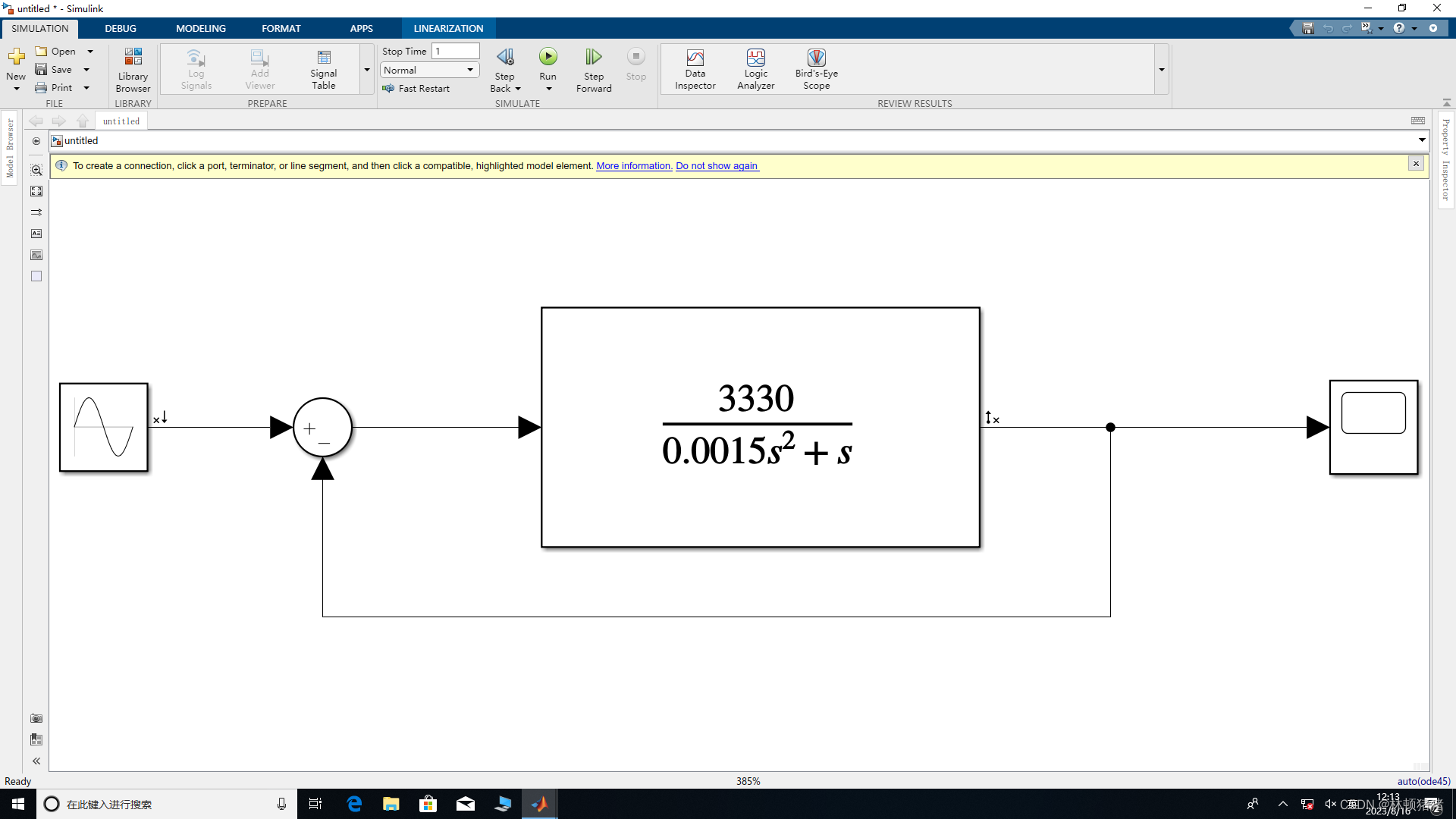

设置完成后，并运行仿真

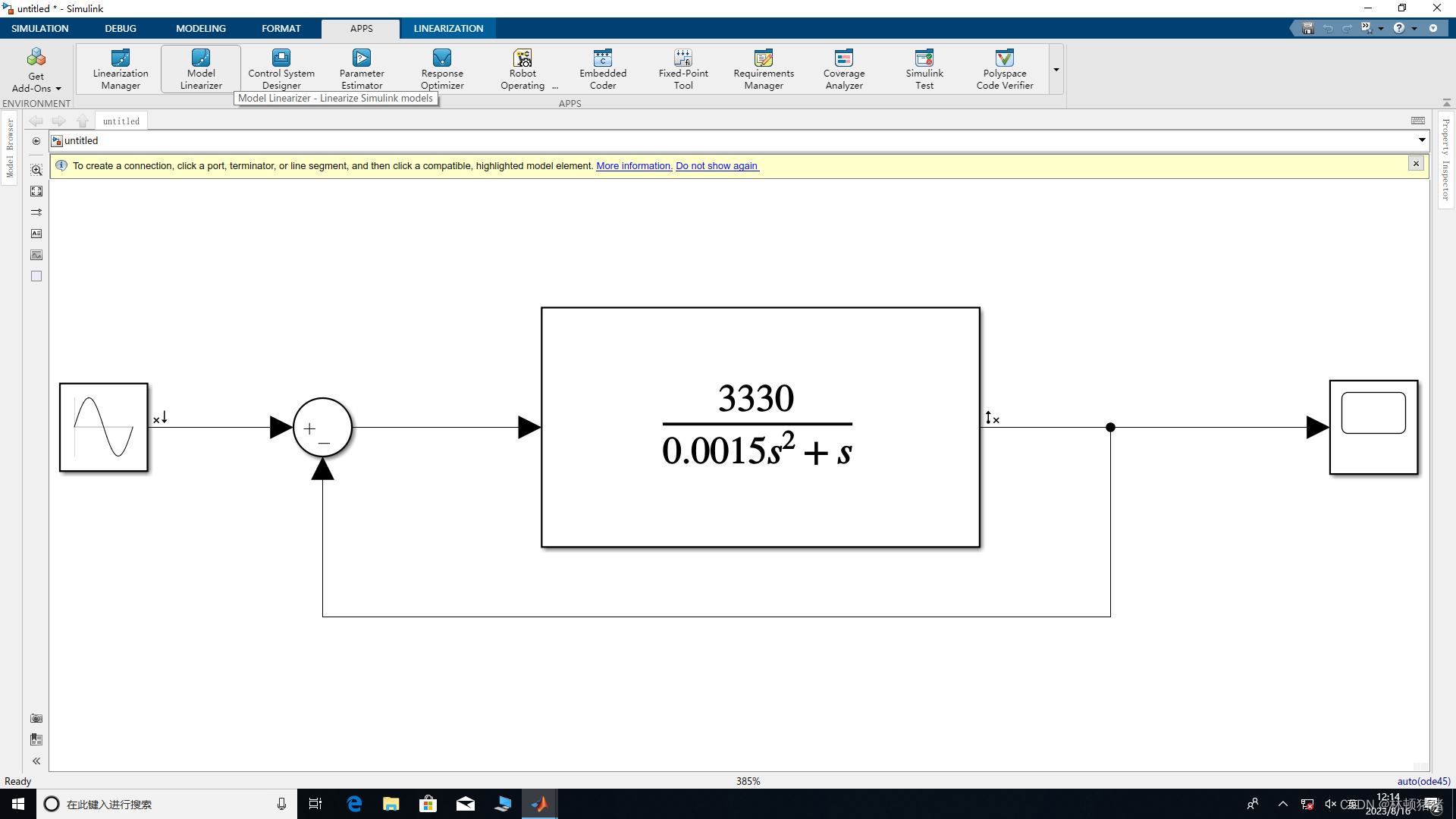

选择APPS/Model Linearizer

选择Bode，便可绘制出开环Bode图

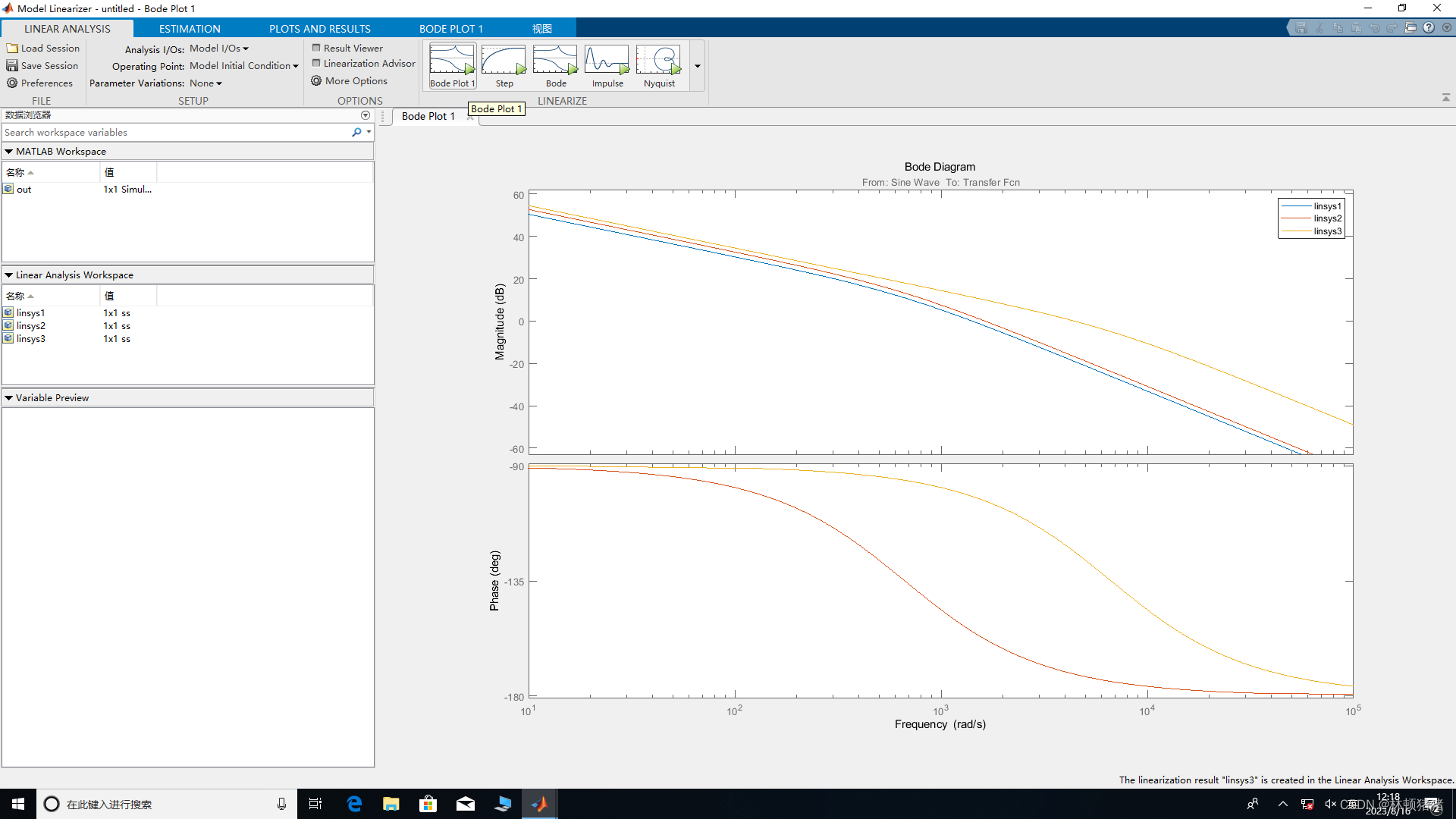

若想对比更改参数前后Bode图的区别，可在更改参数后点击Bode Plot1即可，且可多次使用

 2.闭环Bode图

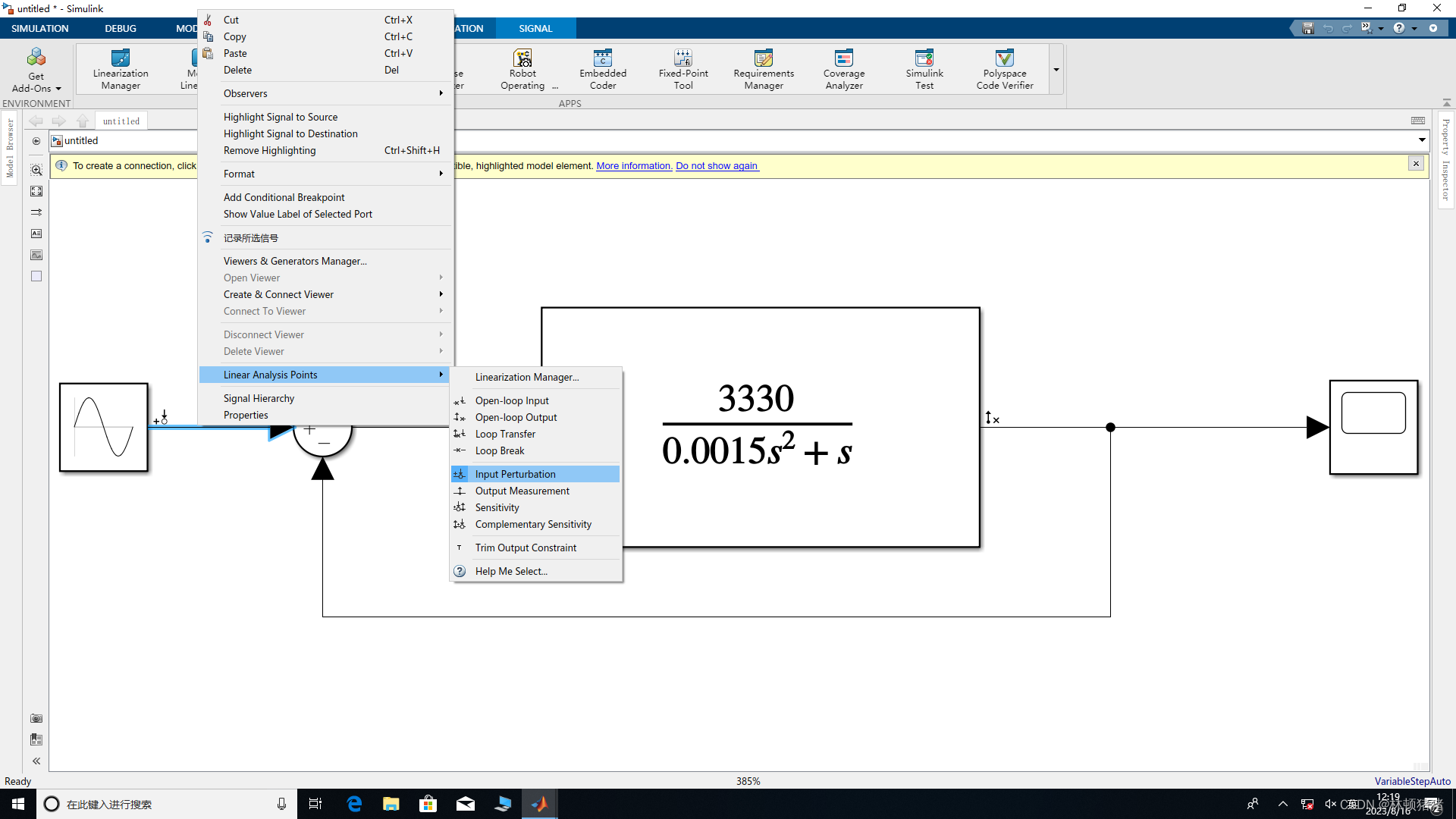

选中输入信号线，并右键设置Linear Analysis Points/Input Perturbation

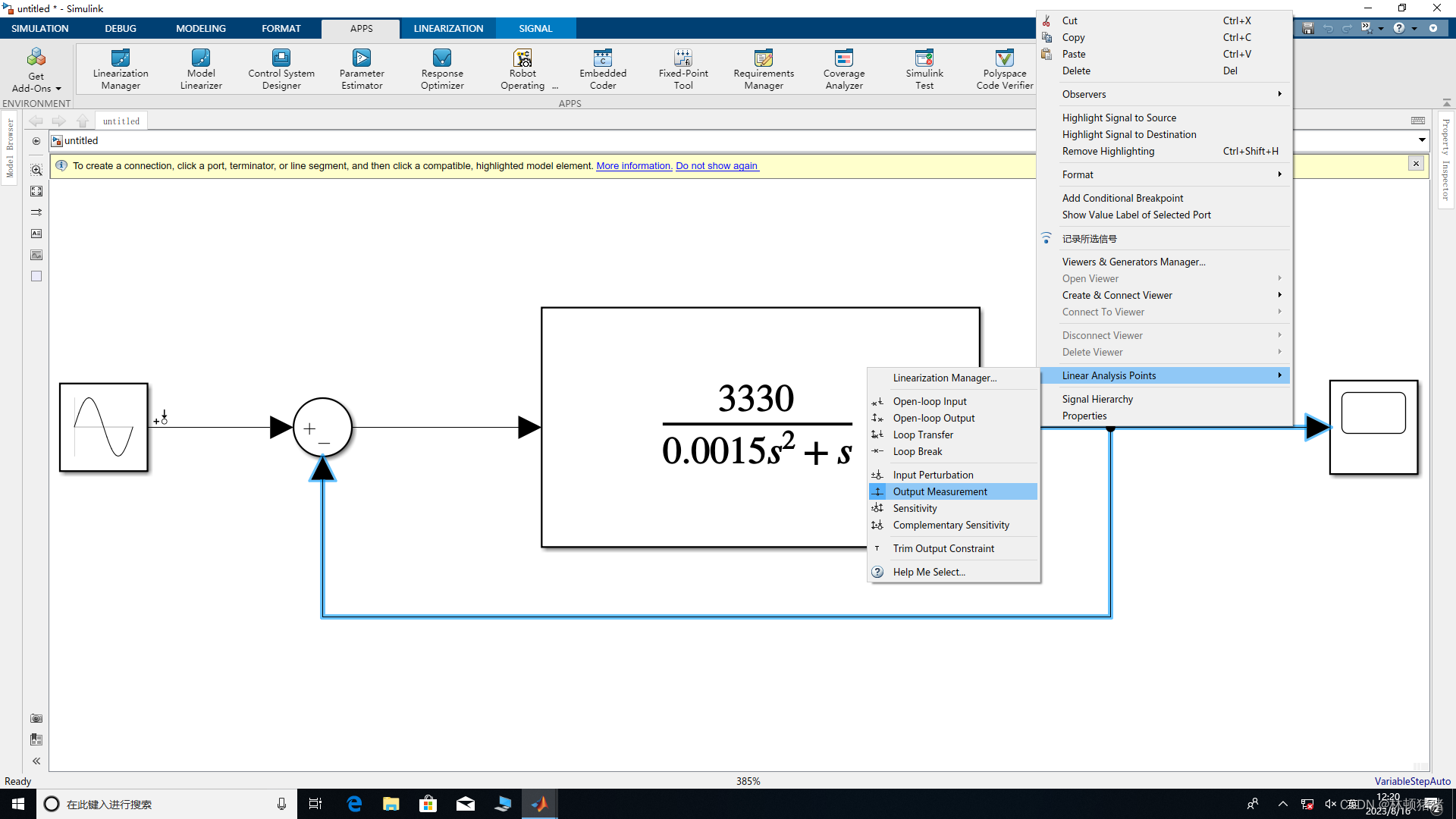

 选中输出信号线，并右键设置Linear Analysis Points/Output Measurement

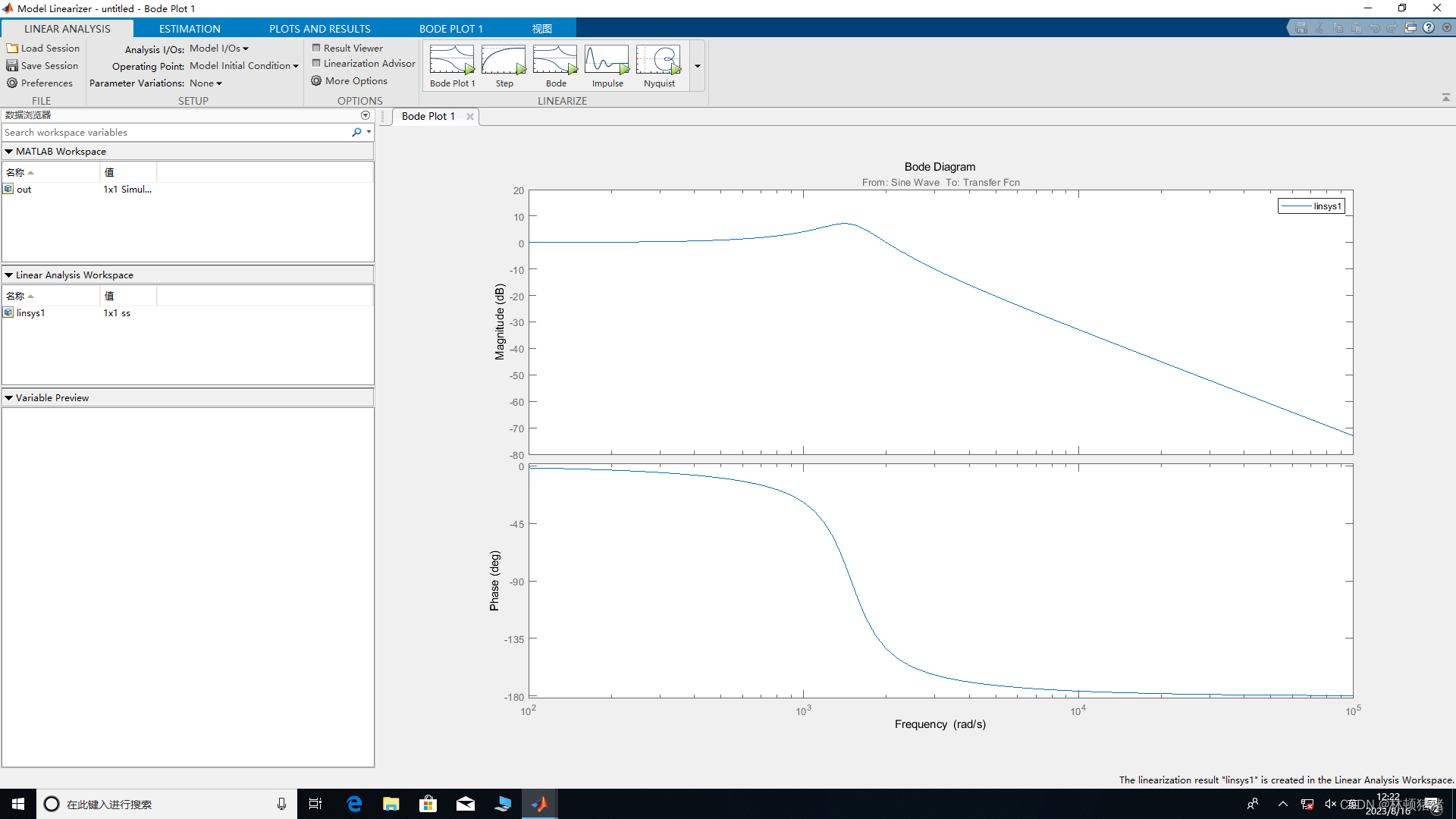

 选择APPS/Model Linearizer,并点击Bode
